Espectrometria de Emissão Óptica (OES)

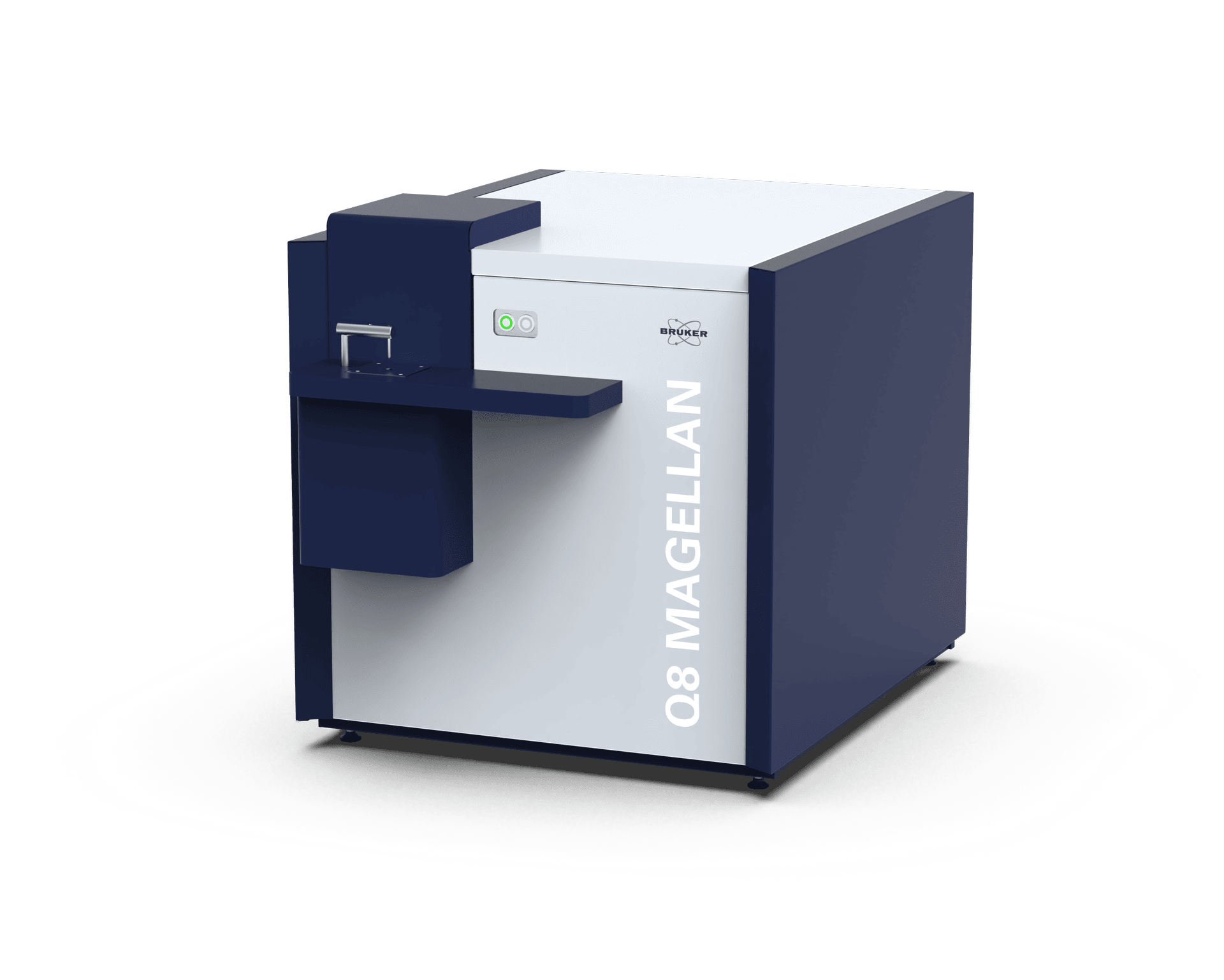

Q8 MAGELLAN

Espectrômetro de emissão óptica de última geração para análise de metais

Dominando impurezas e inclusões

Operação com botão único

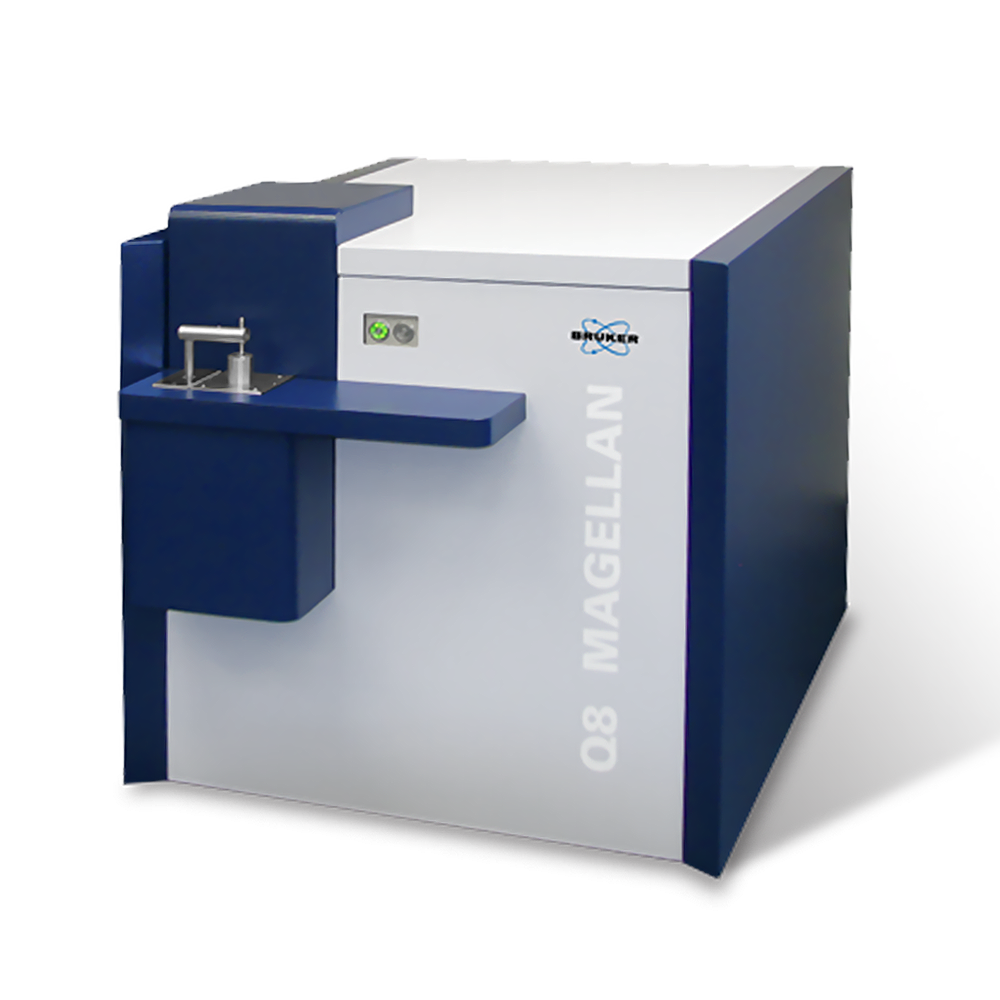

HerostageQ8MAGELLAN

Destaques

Espectrômetro de faísca OES de última geração para processo de metal primário e controle de qualidade

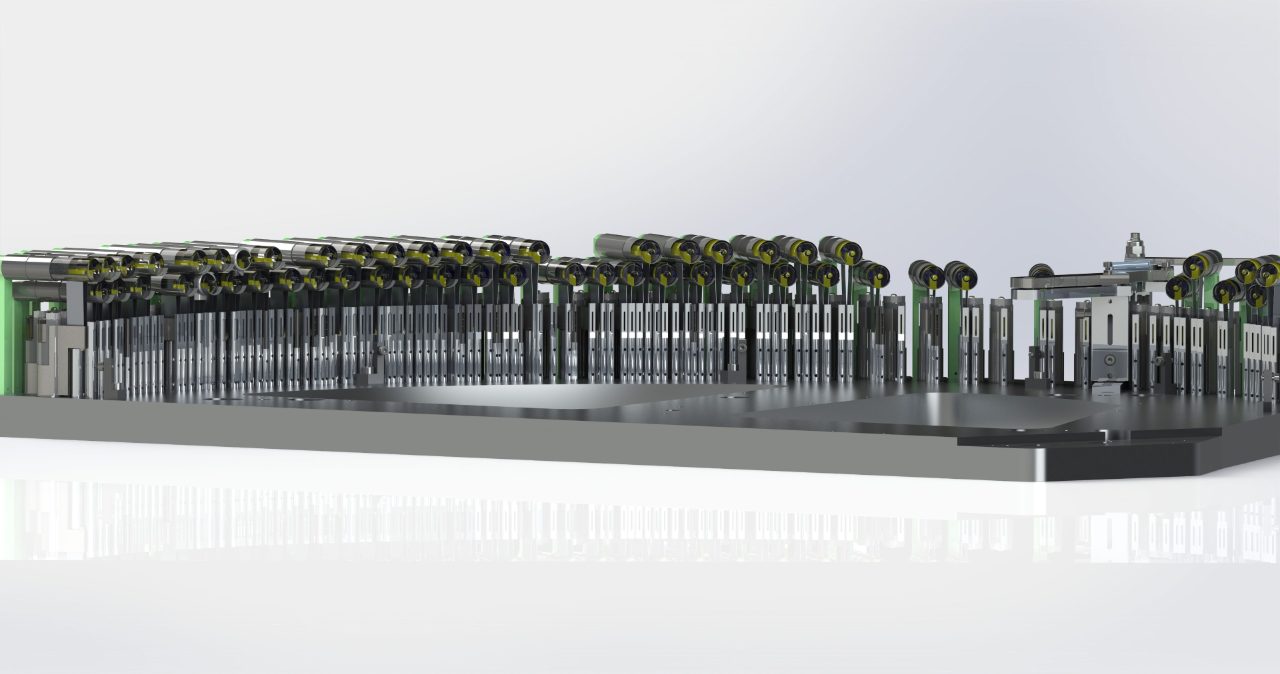

Desempenho baseado em PMT puro
com avaliação de faísca única (SSE)

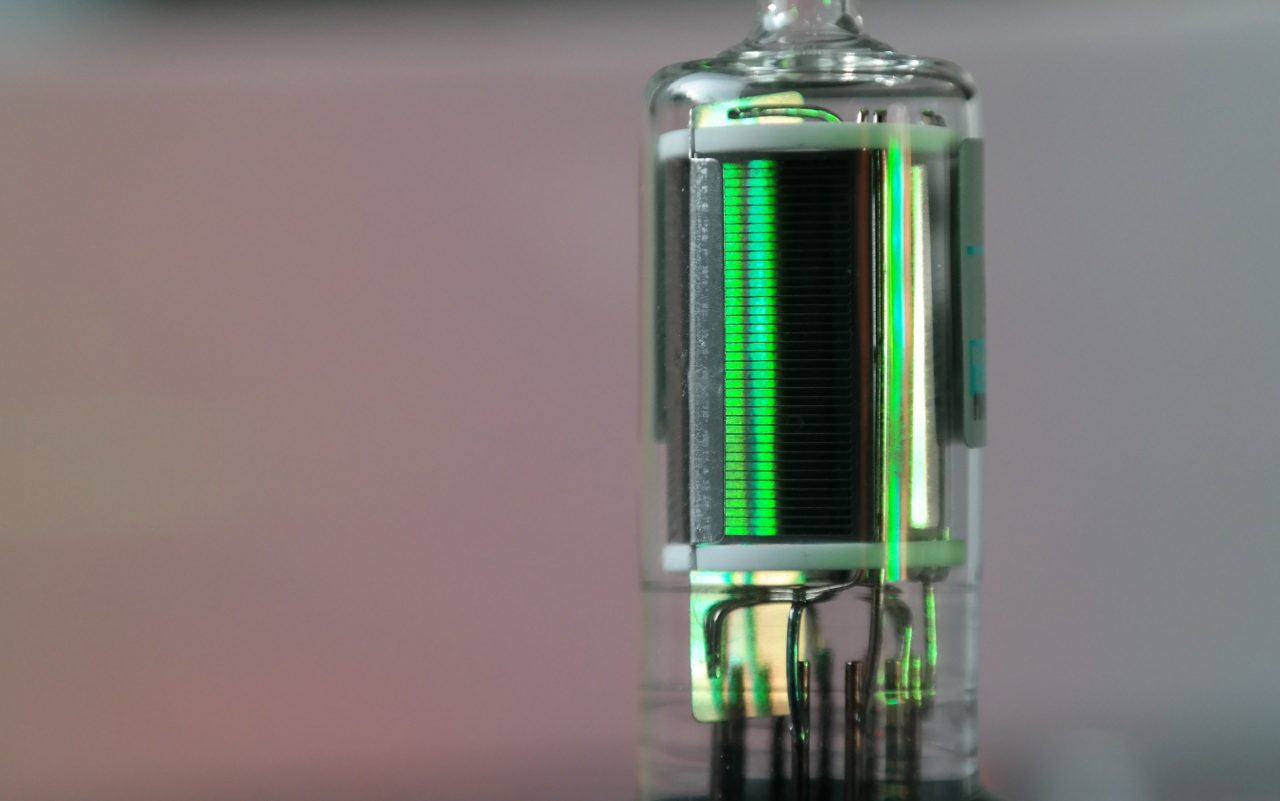

Liberando a velocidade dos mais recentes detectores de tubo fotomultiplicador (PMT) para desempenho analítico atraente, incluindo análise de inclusões não metálicas.
110-800 nm
cobertura de comprimentos de onda em uma óptica de alto vácuo
Garanta o melhor desempenho de UV, estabilidade analítica sem purga de gás e configuração flexível de PMT para dominar seus desafios analíticos.
750 mm
distâncias focais
A montagem Paschen-Runge com grade holográfica oferece estabilidade e resolução.

Desempenho de PMT de ponta combinado com robustez e baixos custos operacionais

A nova geração do espectrômetro Q8 MAGELLAN está estabelecendo novos padrões em relação à estabilidade, flexibilidade, facilidade de uso e funcionalidade analítica para a análise elementar de metais. Cada Q8 MAGELLAN é feito sob medida para atender às suas necessidades atuais e futuras por uma seleção ideal de> 200 canais analíticos disponíveis: aplicações de base única ou múltipla, análise de traços ou ligas, o Q8 MAGELLAN pode ser configurado para dominar virtualmente qualquer tarefa de análise de metal.

Benefícios

Principais Benefícios

  • Desempenho 100% baseado em PMT suportado por um gerador de plasma digital para resolução de tempo ilimitado incl. SSE e análise de inclusão
  • A óptica de alto vácuo garante um desempenho ideal sem purga de argônio

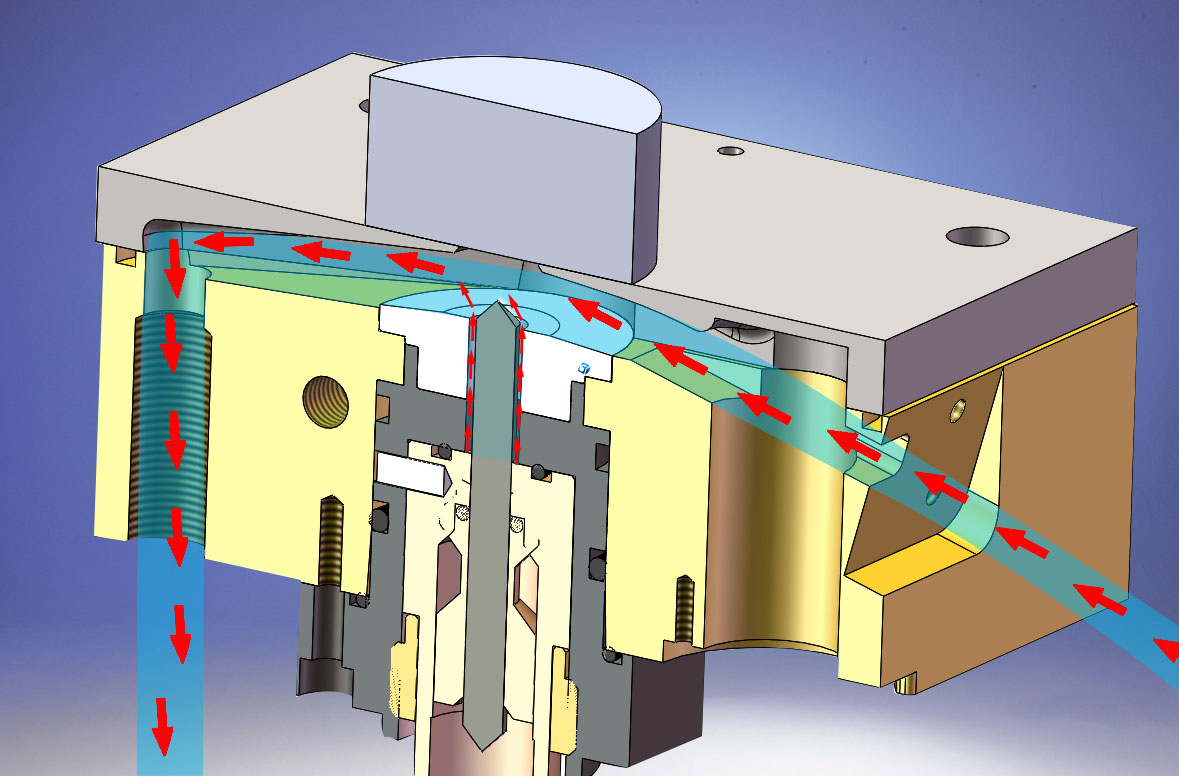

  • Suporte de ignição resistente e de baixa manutenção com fluxo de argônio coaxial

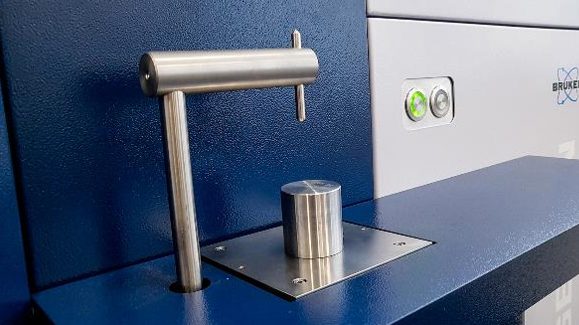

  • A pinça de amostra automática garante operação rápida e confiável com um botão
  • ArgonStopTM significa nenhum consumo de argônio durante os intervalos, com tempos de inicialização reduzidos e desempenho analítico aprimorado em pequenas amostras e fios finos
  • Calibração verdadeira de fábrica com materiais de referência, avaliados por um especialista para garantir a mais alta precisão e qualidade analítica

Analisador de Metais Online totalmente automatizado

O Q8 MAGELLAN online está preparado para integração em projetos de automação específicos do cliente para formar um sistema de análise totalmente automatizado sob medida para as necessidades individuais de análise de processo para aços, ferro fundido, alumínio e cobre.

Aplicações

Análise de Metal de Qualidade

Ligas de ferro e aço, incl. impurezas

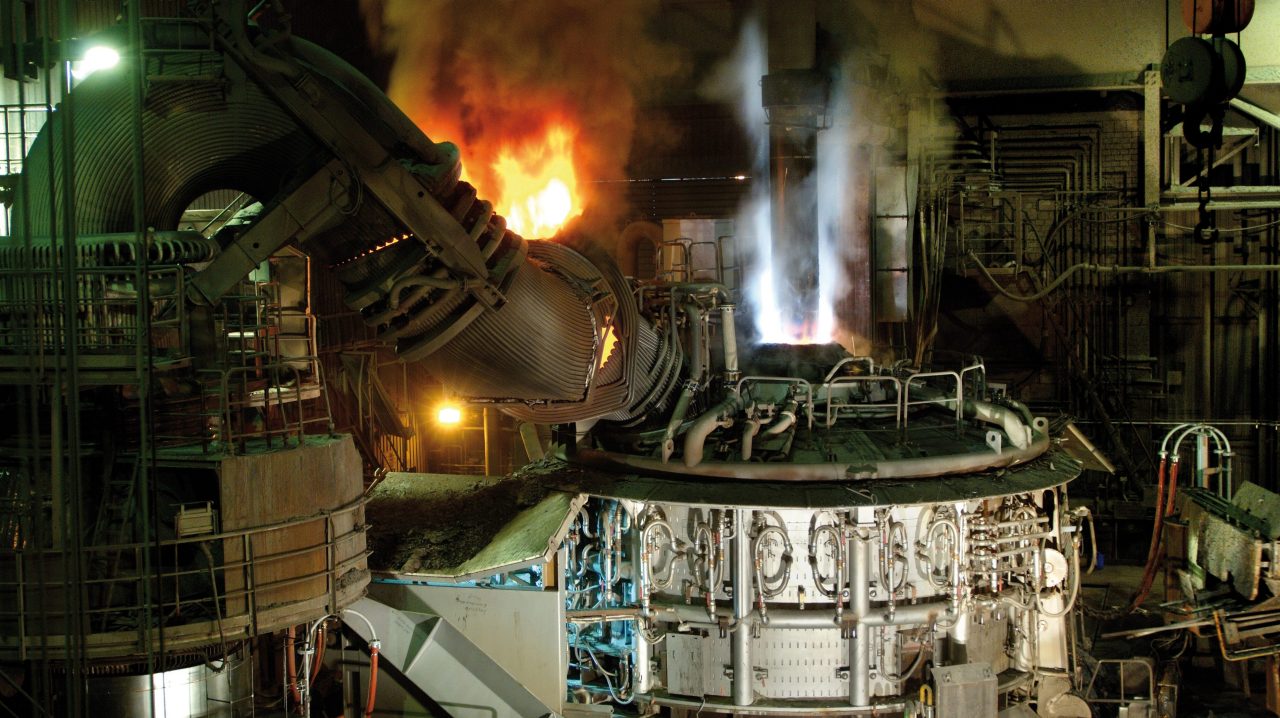

Os produtores de aço precisam de resultados confiáveis, precisos e exatos, em um curto espaço de tempo com baixos custos de operação. Resultados não confiáveis levam a lotes defeituosos com retrabalho de alto custo. O Q8 MAGELLAN com sua óptica de alto vácuo oferece a estabilidade e o desempenho que os produtores e fabricantes de metais primários procuram.

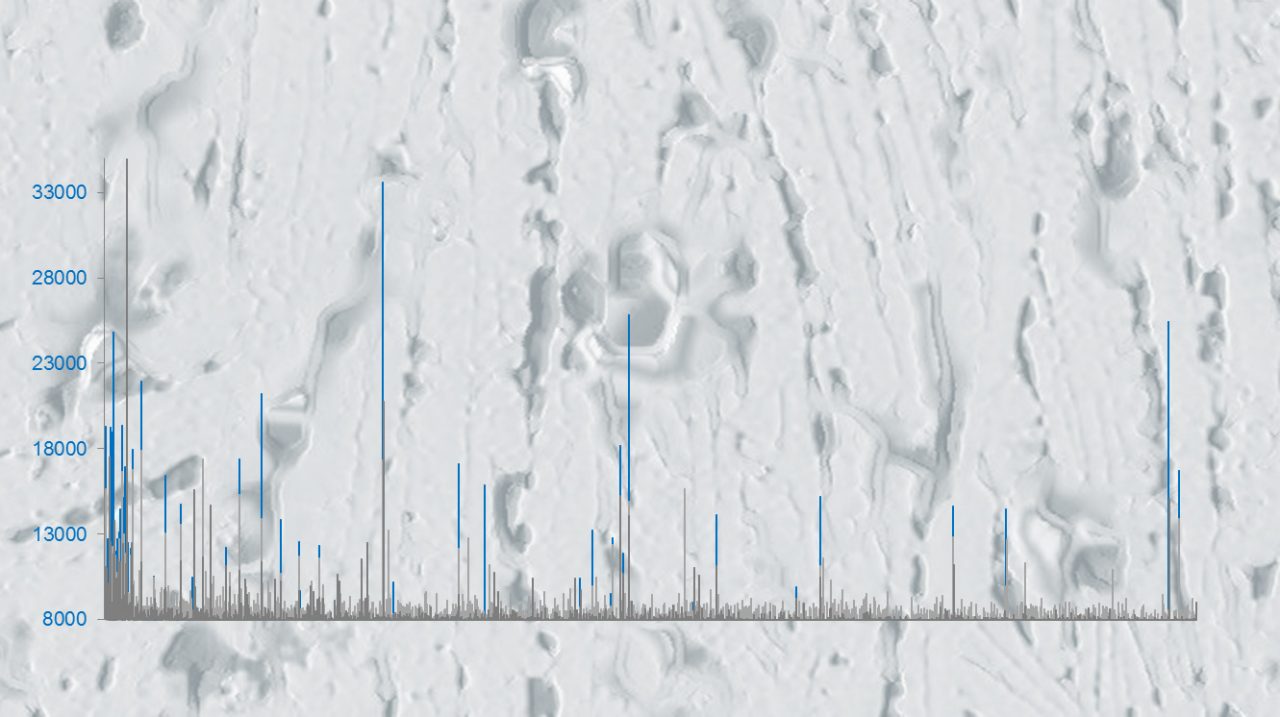

Análise de inclusão em aços

A demanda por aços mais limpos e de melhor qualidade aumenta continuamente. Inclusões não metálicas como óxidos ou sulfetos desempenham um papel importante para a limpeza do aço. A chave para produtos premium são os níveis mais baixos de oxigênio e os melhores graus de limpeza do aço. Com seus recursos SSE e o pacote “Metal-Cleanliness-Inspection”, o Q8 MAGELLAN fornece indicadores de qualidade importantes de forma integrada.

Cobre de alta pureza

A análise de cobre de alta pureza requer determinação confiável de sub-ppm de impurezas metálicas e não metálicas e, portanto, limites de detecção extremamente baixos combinados com a mais alta precisão. O Q8 MAGELLAN supera esses requisitos exigentes usando seus detectores PMT superiores em um sistema óptico de alto vácuo em uma configuração dedicada de cobre de alta pureza.

O Q8 MAGELLAN é a escolha definitiva para todos os tipos de metais não ferrosos

- Ligas de alumínio e magnésio e impurezas - Ligas de níquel e cobalto e impurezas - Ligas de chumbo, estanho e zinco e impurezas - Ligas de cobre e titânio e imputidades - Metais preciosos (a pedido, sujeito a disponibilidade de amostra) incluindo tarefas exigentes como: - Oxigênio em cobre - Nitrogênio em aços

Especificações

Especificações do Q8 MAGELLAN

Optical system
  • Paschen Runge / 750 mm
  • Wavelength range: 110 nm – 800 nm

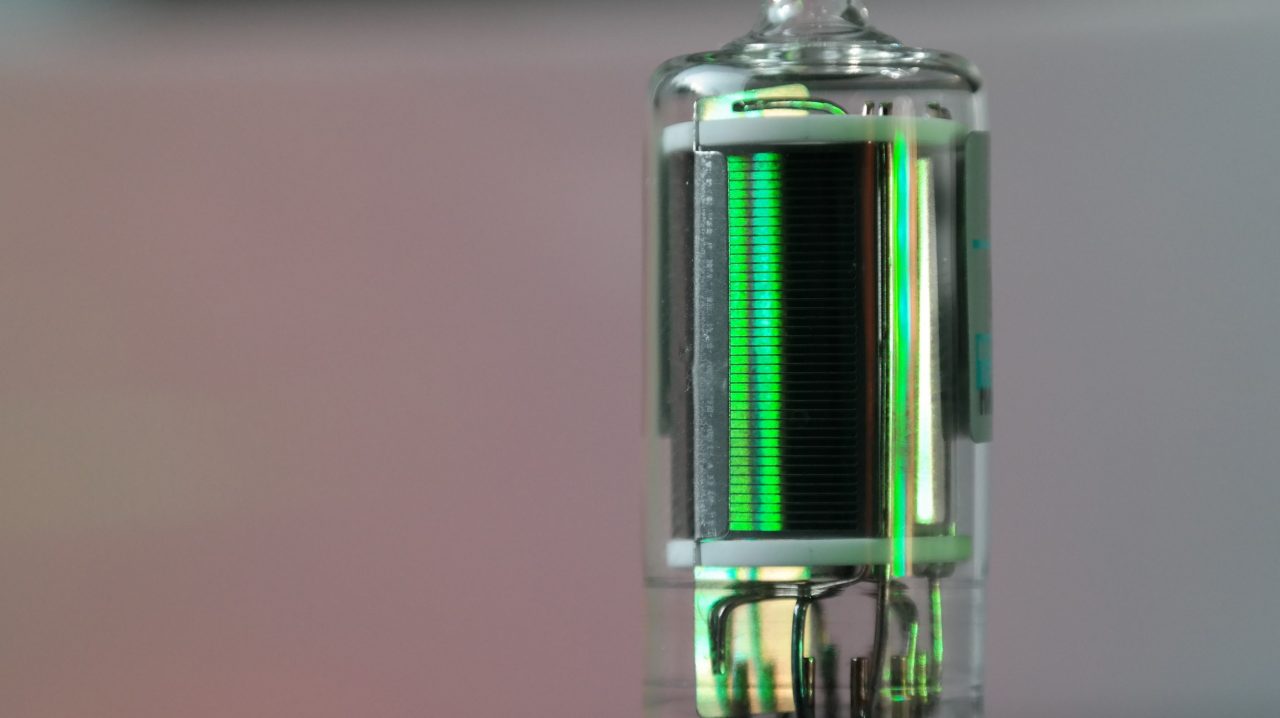

  • Photomultiplier detectors
  • Up to 128 analytical channels
  • Single vacuum optic
Read-out system
  • Time-resolved reading of single sparks
  • Individually adjustable integration windows for all analytical channels with simultaneous acquisition of each single spark
  • Scalable and microprocessor controlled read-out system
  • Integrators are matched to detector characteristics

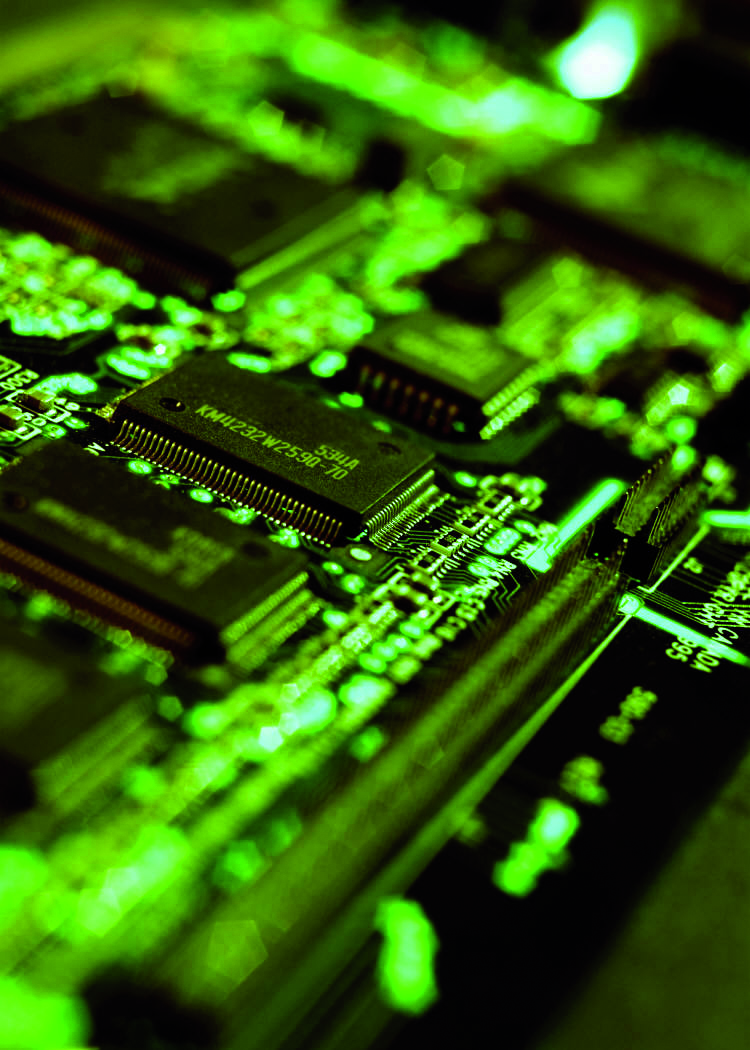

  • High-speed data aquisition board with a sampling rate up to 250 kHz
Instrument control
  • Use of LAN (TCP/IP) between PC and instrument as well as for all instrument
    internal communication
Source
  • Digital generation of any discharge curve
  • Current curve by programmable logic modules
  • Integrated emergency stop
  • Maintenance-free, inductive ignition, integrated emergency stop
  • Discharge time 10 µs to 2 ms
  • Max. 200 A peak current
  • Max. 1000 Hz spark sequence
ELEMENTAL.SUITE
  • Analysis software with integrated single spark evaluation
  • Material quality monitoring with dynamic internal and external limit check
  • Material identification of unknown samples
  • Integrated analysis management using SQL data base
  • Comprehensive statistic evaluation, SPC charts (option)
  • Email-supported reporting system
  • Integrated systems for diagnosis and maintenance via internet or telephone provide
    efficient service at short term
Electrical Data
  • 230 V -15% / +10% or 115 V -15% / +10% (50/60 Hz)
  • 950 W during measurement, 350 W standby
  • 16 A slow blow fuse or 25 A slow blow fuse
Weights & Dimensions
  • 970 x 1050 x 1350 mm / 38 x 41 x 53“ (W x H x D)
  • Weight 300 kg / ~ 660 lbs.
