발광분광분석기 (OES)

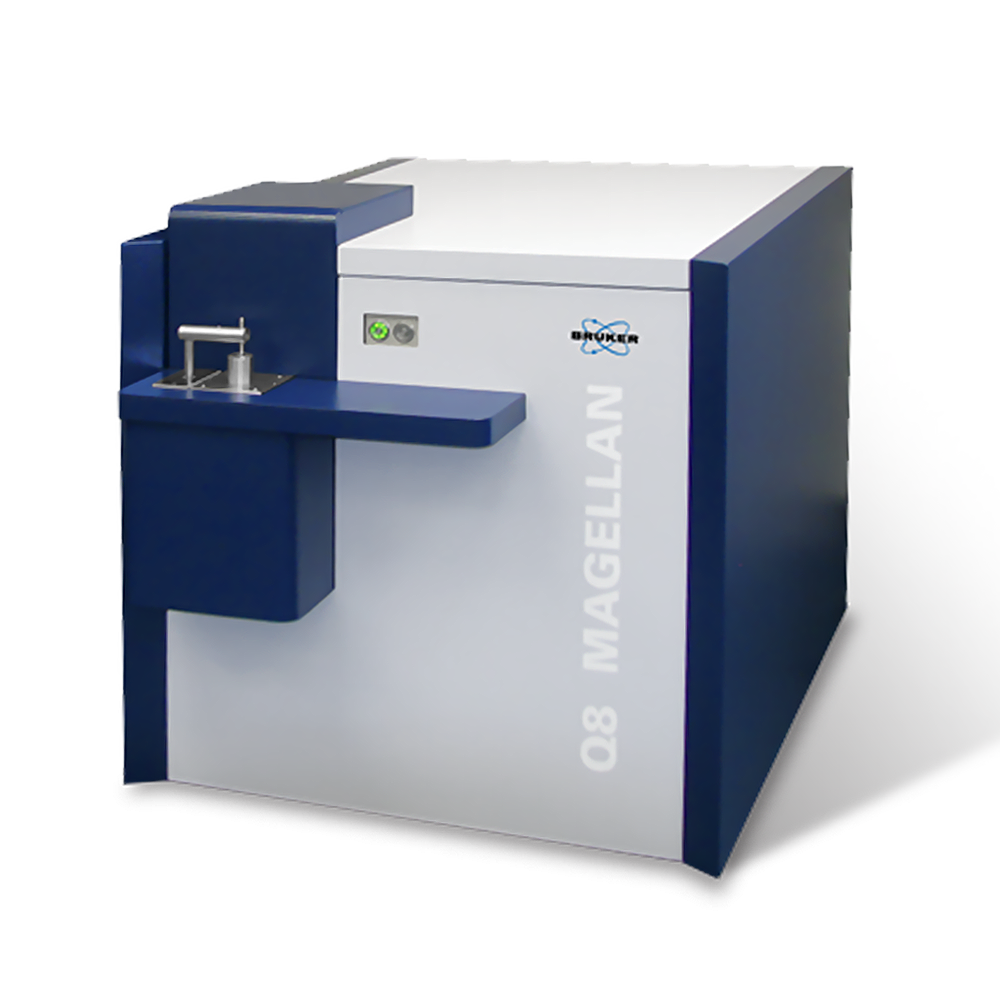

Q8 MAGELLAN

금속 분석을 위한 고급 발광분광분석기

불순물 및 함유물 마스터링

단일 버튼 작업

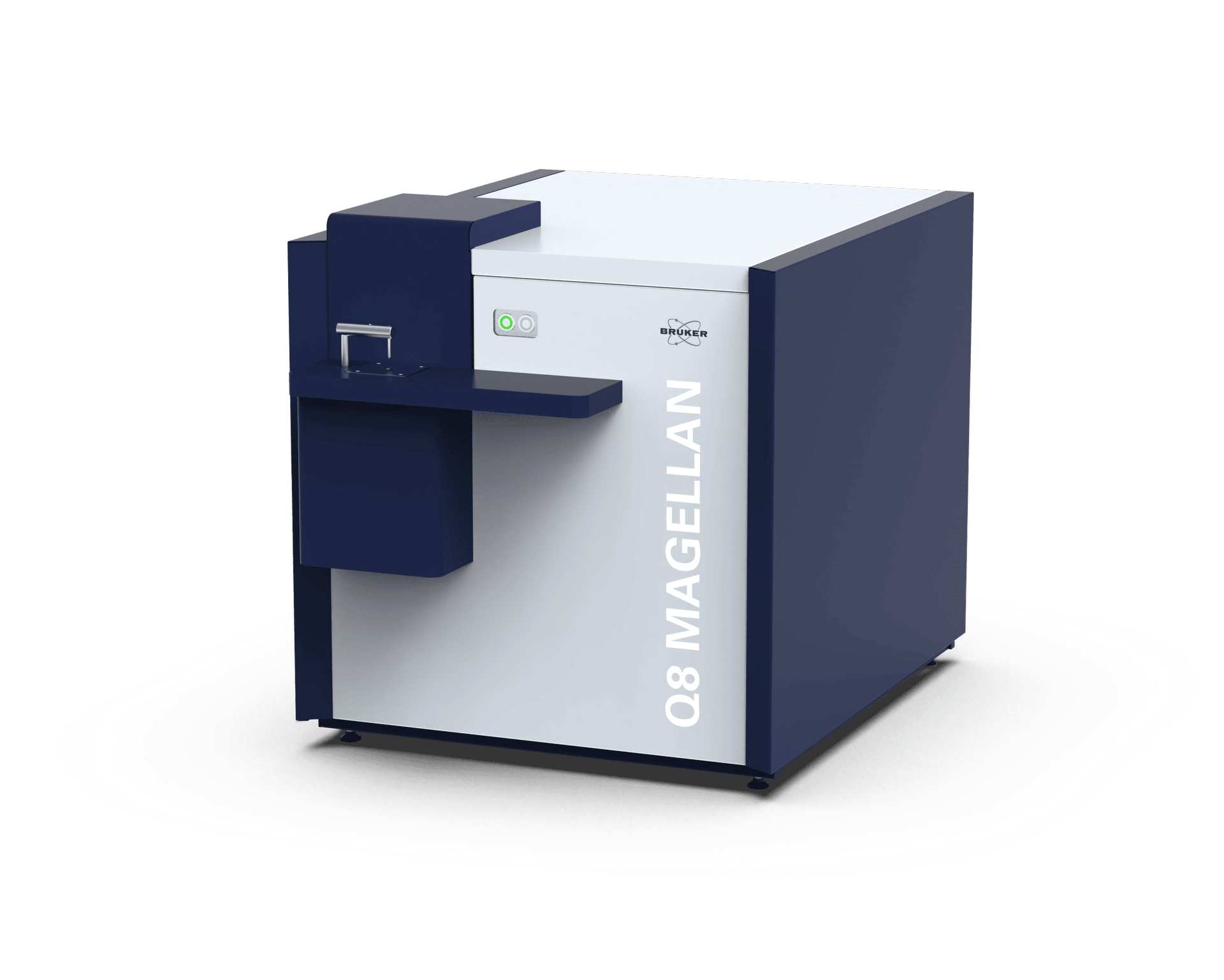

HerostageQ8MAGELLAN

하이라이트

기본 금속 공정 및 품질 관리를 위한 고급 Spark-OES 분광계

순수한 PMT 기반 성능
단일 스파크 평가(SSE)

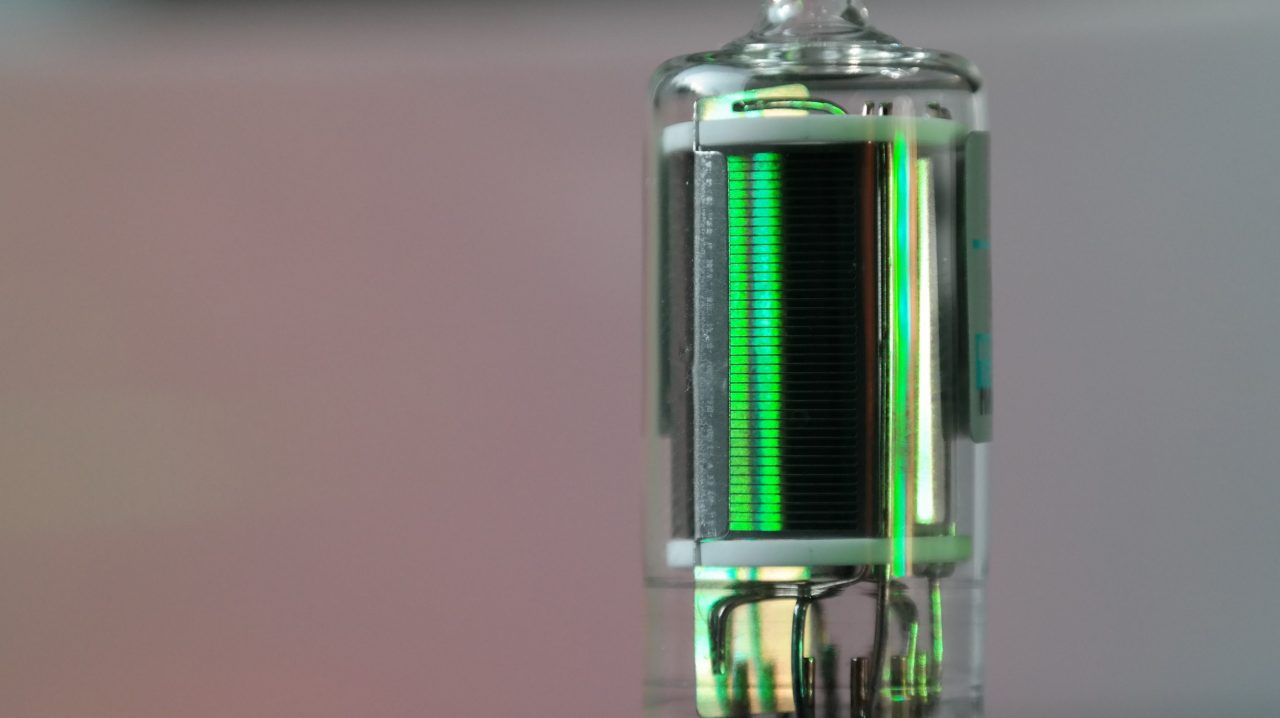

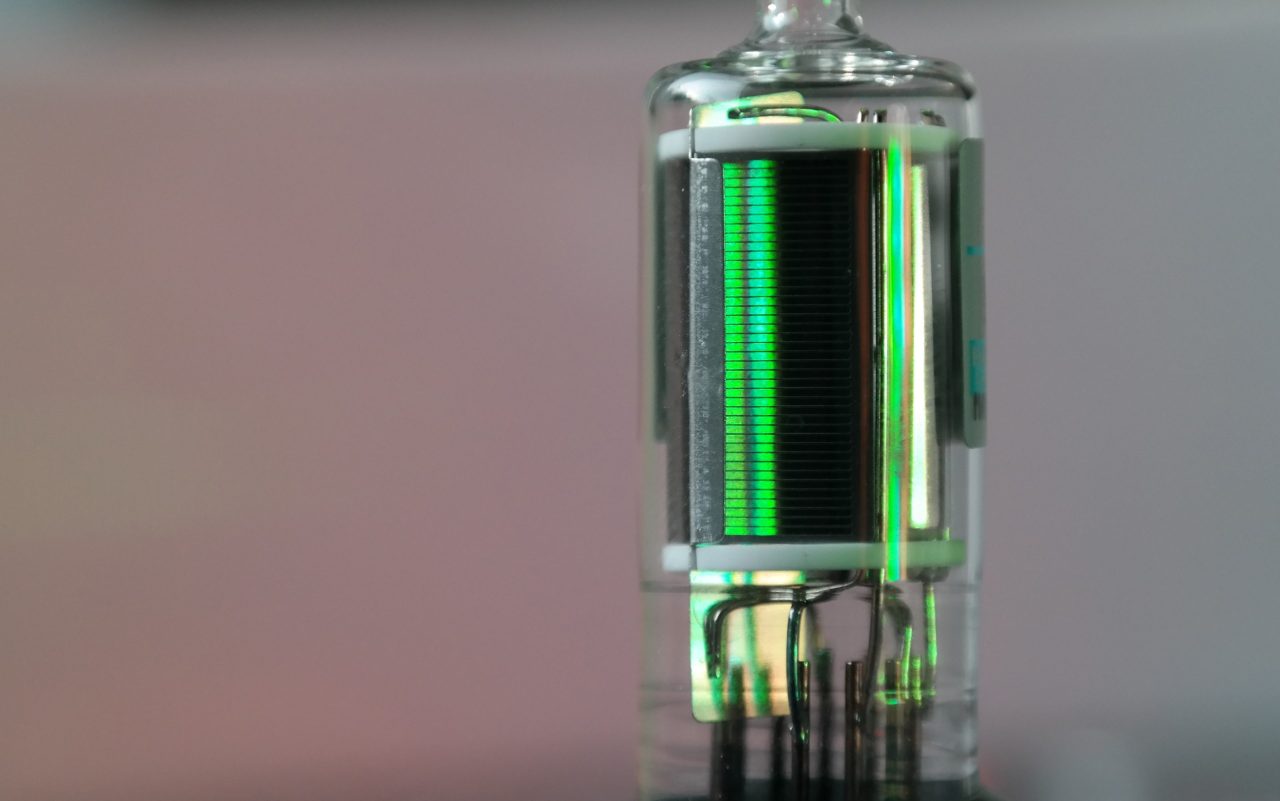

비금속 분석을 포함하여 강력한 분석 성능을 위해 최신 Photomultiplier 튜브 (PMT) 검출기의 속도를 극대화합니다.
110-800 nm
고진공 광학의 파장 범위
가스 제거 없이 궁극적인 UV 성능, 분석 안정성을 보장하고 유연한 PMT 구성을 통해 분석 과제를 마스터할 수 있습니다.
750mm
초점 거리

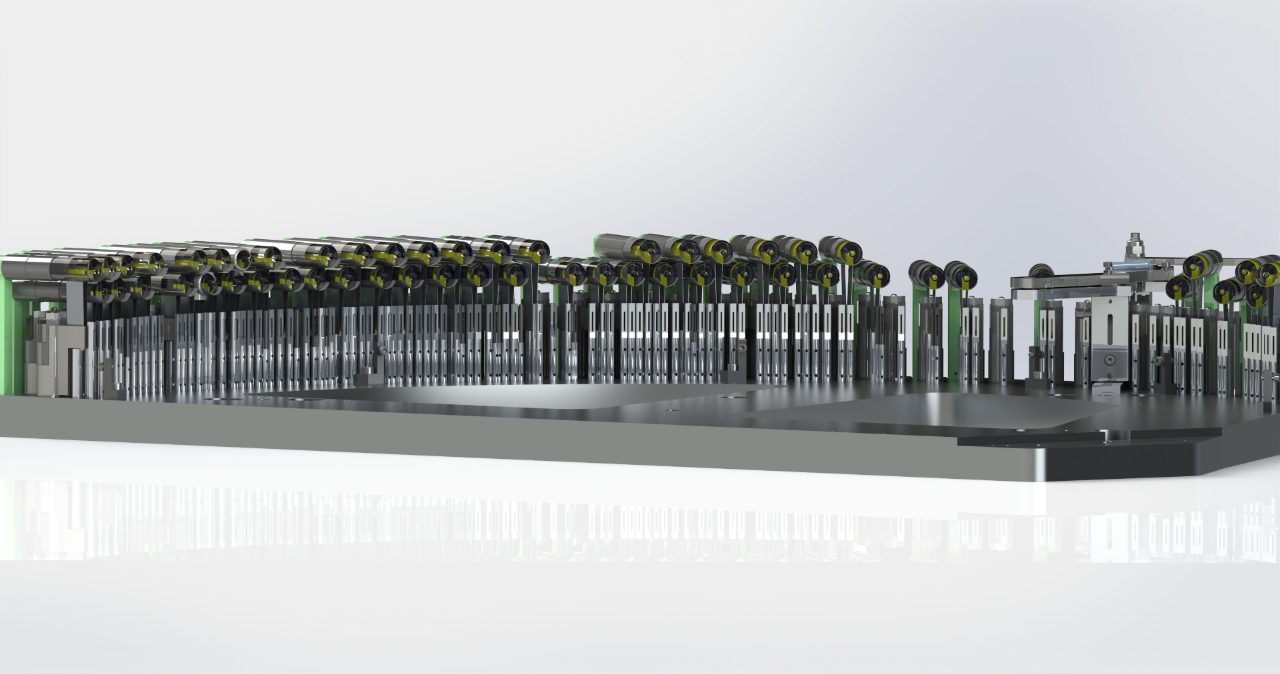

홀로그램 격자가 있는 Pashen-Runge 마운트는 안정성과 해상도를 제공합니다.

견고성과 낮은 운영 비용과 결합된 고급 PMT 성능

차세대 Q8 MAGELLAN 분광기는 금속원소 분석을 위한 안정성, 유연성, 사용 편의성 및 분석 기능에 대한 새로운 표준을 설정하고 있습니다. 각 Q8 MAGELLAN은 사용 가능한 분석 채널인 >200에서 사용할 수 있는 최적의 선택으로 현재와 미래의 요구 사항에 맞게 맞춤제작되었습니다: 단일 또는 다중 기본 애플리케이션, 추적 분석 또는 합금, Q8 MAGELLAN은 거의 모든 금속 분석 작업을 마스터하도록 구성될 수 있습니다.

혜택

주요 이점

  • SSE 및 포괄 분석을 포함하여 무제한 시간 해상도를 위해 디지털 플라즈마 발전기에 의해 지원되는 100% PMT 기반 성능
  • 고진공 광학은 아르곤 제거 없이 최적의 성능을 보장합니다.

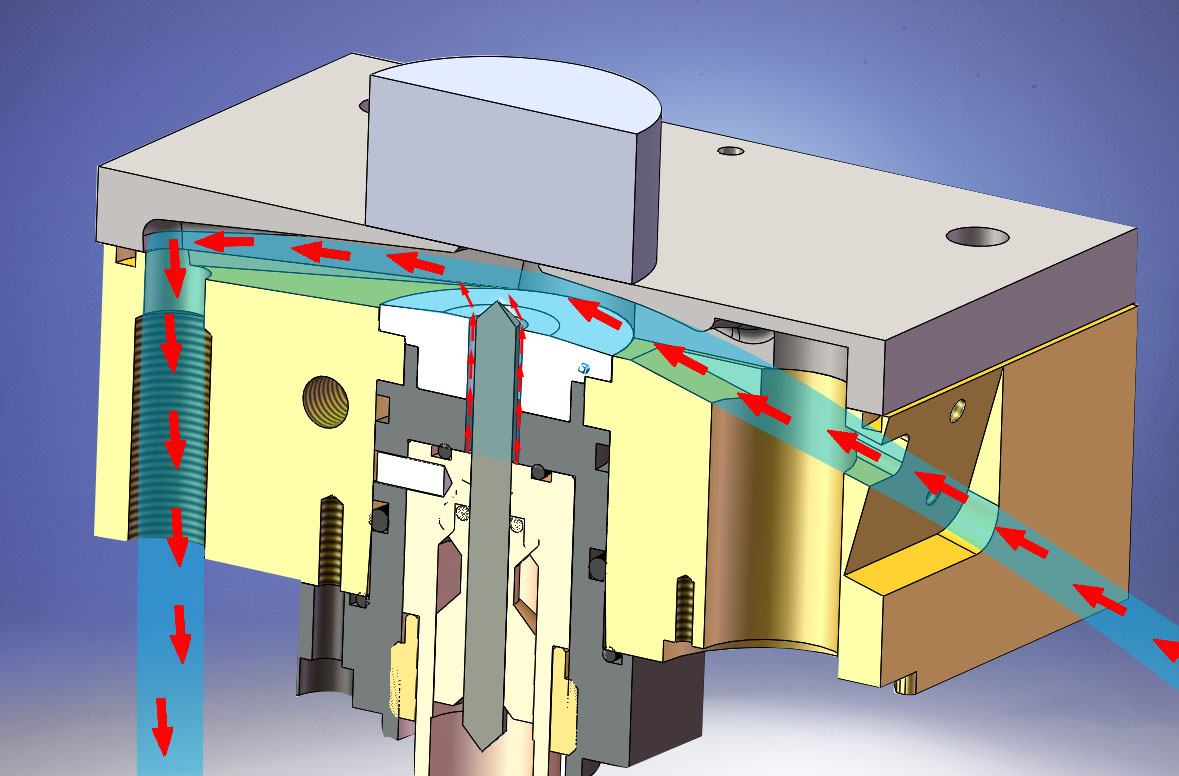

  • 공동 축 아르곤 흐름과 헤비 듀티, 낮은 유지 보수 스파크 스탠드

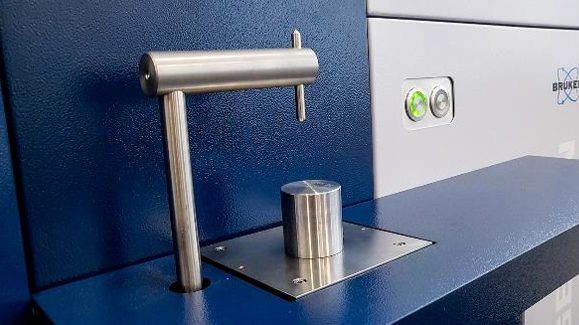

  • 자동 샘플 클램프는 빠르고 신뢰할 수 있는 원버튼 작동을 보장합니다.
  • ArgonStopTM은 시동 시간이 단축되고 작은 샘플 및 얇은 와이어에서 분석 성능이 향상되어 휴식 시간 동안 아르곤 소비가 없음을 의미합니다.
  • 최고 정확도와 분석 품질을 보장하기 위해 전문가가 평가한 기준 재료로 진정한 공장 교정

완전 자동화된 온라인 금속 분석기

Q8 MAGELLAN 온라인은 고객 특정 자동화 프로젝트의 통합을 위해 철강, 주철, 알루미늄 및 구리에 대한 공정 분석의 개별 요구에 맞는 완전 자동화 된 분석 시스템을 형성할 준비가되어 있습니다.

응용

품질 금속 분석

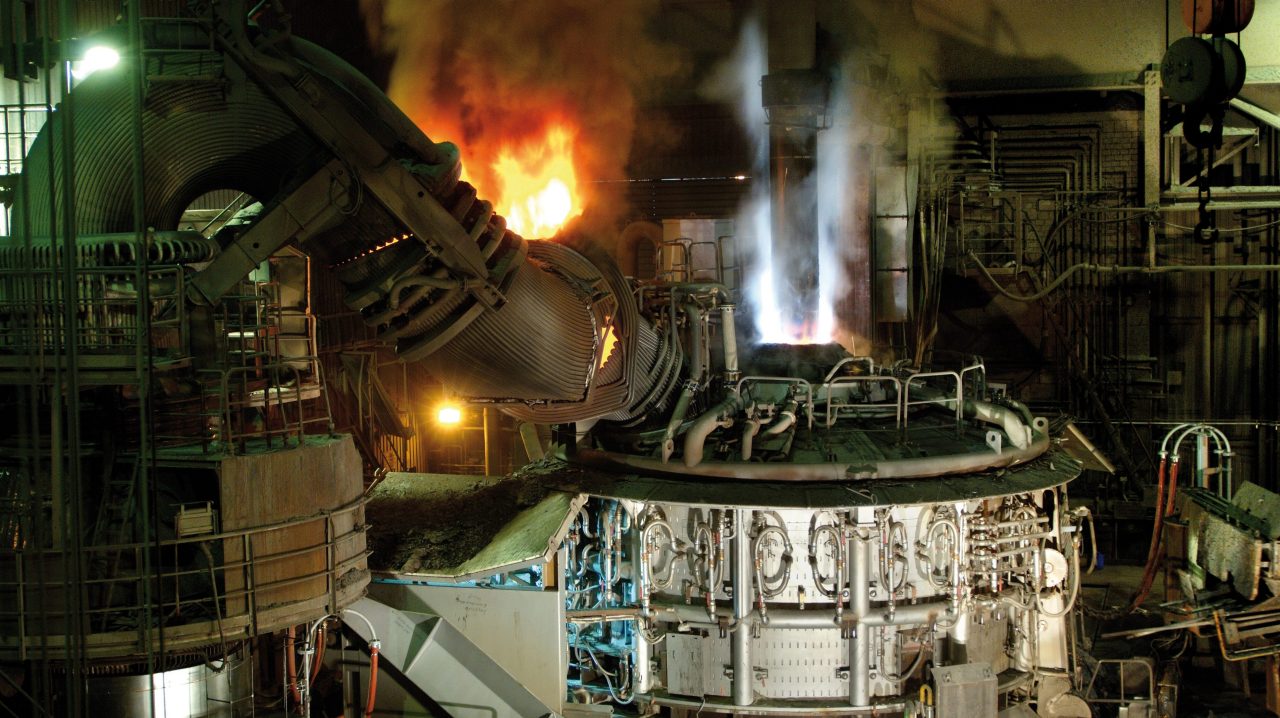

철 및 강철 합금, 포함. 불순물

철강 생산업체는 운영 비용이 낮은 짧은 시간에 안정적이고 정확하며 정확한 결과가 필요합니다. 신뢰할 수 없는 결과는 비용 집약적인 재작업으로 잘못된 일괄 처리로 이어집니다. 높은 진공 광학을 갖춘 Q8 MAGELLAN은 1차 금속 생산업체와 제작자가 찾는 안정성과 성능을 제공합니다.

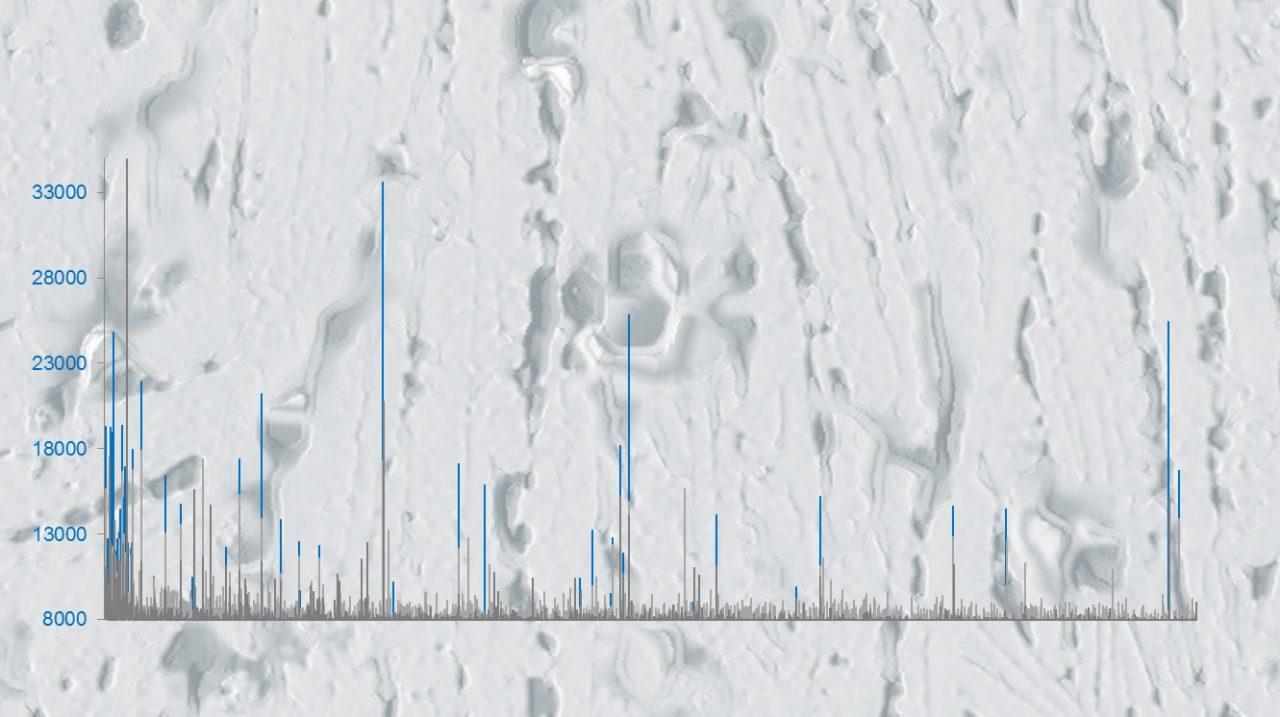

철강의 포함 분석

더 깨끗하고 고품질의 강철에 대한 수요가 지속적으로 증가합니다. 산화물이나 황화물과 같은 비금속 포함은 강철 청결에 중요한 역할을합니다. 프리미엄 제품의 핵심은 가장 낮은 산소 수준과 최고의 강철 청결도입니다. SSE 기능과 "금속 청결 검사" 패키지를 갖춘 Q8 MAGELLAN은 중요한 품질 지표를 원활하게 제공합니다.

고순도 구리

고순도 구리의 분석은 금속 및 비금속 불순물의 신뢰할 수있는 하위 ppm 측정을 필요로하므로 최고 정확도와 결합 된 매우 낮은 검출 한계가 필요합니다. Q8 MAGELLAN은 고순도 구리 구성의 고진공 광학 시스템에서 우수한 PMT 검출기를 사용하여 이러한 까다로운 요구 사항을 마스터합니다.

Q8 MAGELLAN은 모든 종류의 비철 금속을 위한 최고의 선택입니다.

- 알루미늄 및 마그네슘 합금 및 불순물 - 니켈 및 코발트 합금 및 불순물 - 납, 주석 및 아연 합금 및 불순물 - 구리 및 티타늄 합금 및 부호 - 귀금속 (요청 시, 시료 가능 여부에 따라 다름) 다음과 같은 까다로운 작업을 포함: - 구리의 산소 - 강철의 질소

사양

Q8 MAGELLAN 사양

광학 시스템
  • Paschen Runge / 750mm
  • 파장 범위: 110 nm - 800 nm
  • 광증 검출기
  • 최대 128개의 분석 채널
  • 단일 진공 광학

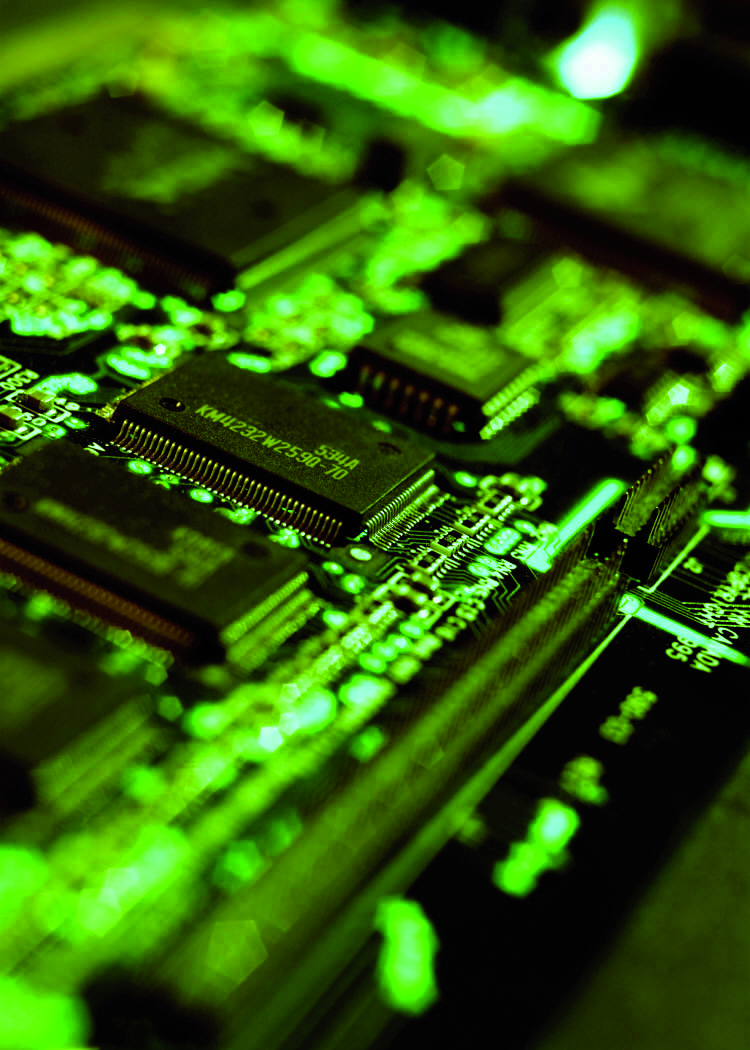

판독 시스템
  • 단일 스파크의 시간 분해 판독
  • 각 단일 스파크를 동시 인수하는 모든 분석 채널에 맞게 개별적으로 조정 가능한 통합 창
  • 확장가능한 마이크로 프로세서 제어 판독 시스템
  • 통합자는 검출기 특성과 일치합니다.
  • 최대 250kHz의 샘플링 속도를 가진 고속 데이터 수집 보드
계측기 제어
  • 모든 기기
    내부 통신은 물론, PC와 기기 간 LAN(TCP/IP) 사용
소스
  • 모든 방전 곡선의 디지털 생성
  • 프로그래밍 가능한 논리 모듈별 전류 곡선
  • 통합 비상 정지
  • 유지 보수가 없는 유도 점화, 통합 비상 정지
  • 방전 시간 10 μs ~ 2ms
  • 최대 200 피크 전류
  • 최대 1000Hz 스파크 시퀀스
ELEMENTAL.SUITE
  • 단일 스파크 평가를 갖춘 통합 분석 소프트웨어
  • 동적 내부 및 외부 제한 검사를 통해 재료 품질 모니터링
  • 알 수 없는 시료의 물질적 식별
  • SQL 데이터 베이스를 이용한 통합 분석 관리
  • 종합 통계 평가, SPC 차트(옵션)
  • 이메일 지원 보고 시스템
  • 인터넷 또는 전화를 통한 진단 및 유지관리를 위한 통합 시스템 제공
    단기간에 효율적인 서비스
전기 데이터
  • 230 V -15% / +10% 또는 115 V -15% / +10% (50/60 Hz)
  • 측정 중 950W, 대기 350W
  • 16 슬로우 블로우 퓨즈 또는 25 슬로우 블로우 퓨즈
중량 및 크기
  • 970 x 1050 x 1350 mm / 38 x 41 x 53" (W x H x D)
  • 무게 300 kg / ~ 660 파운드
