固体発光分光分析法(OES)

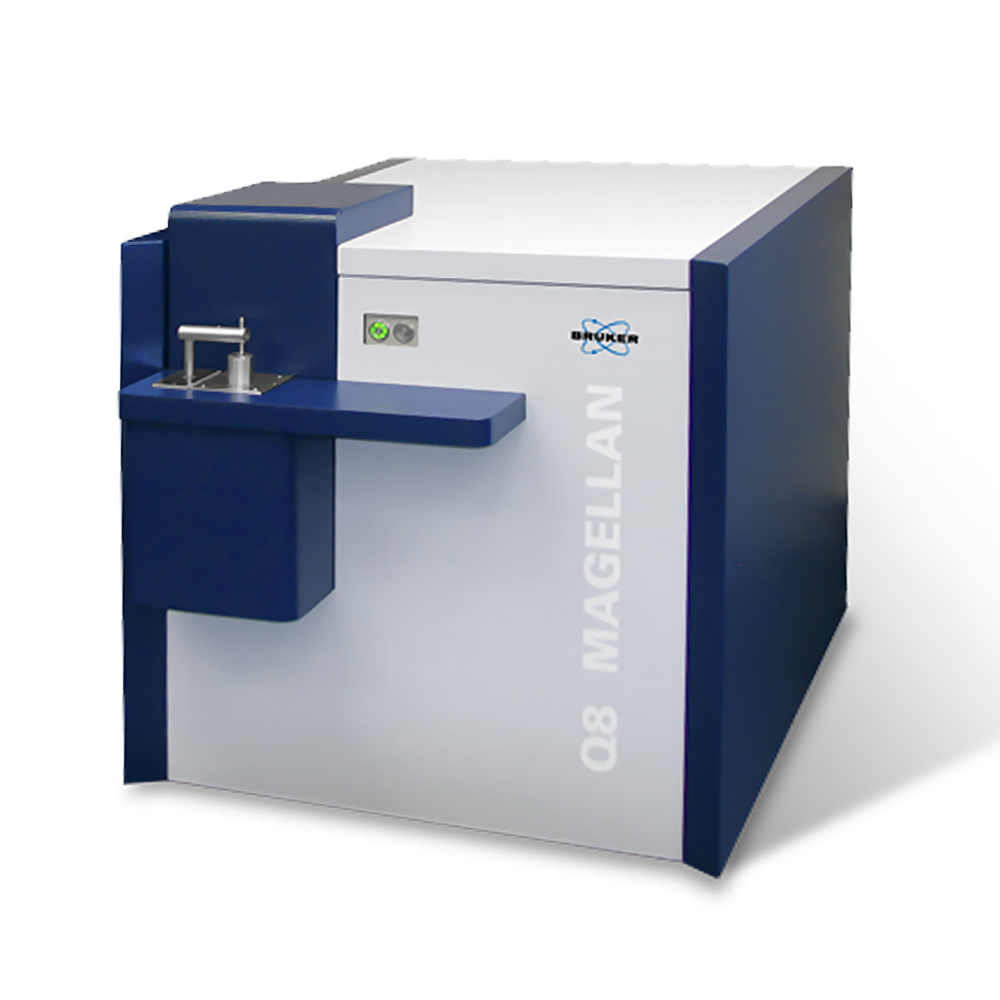

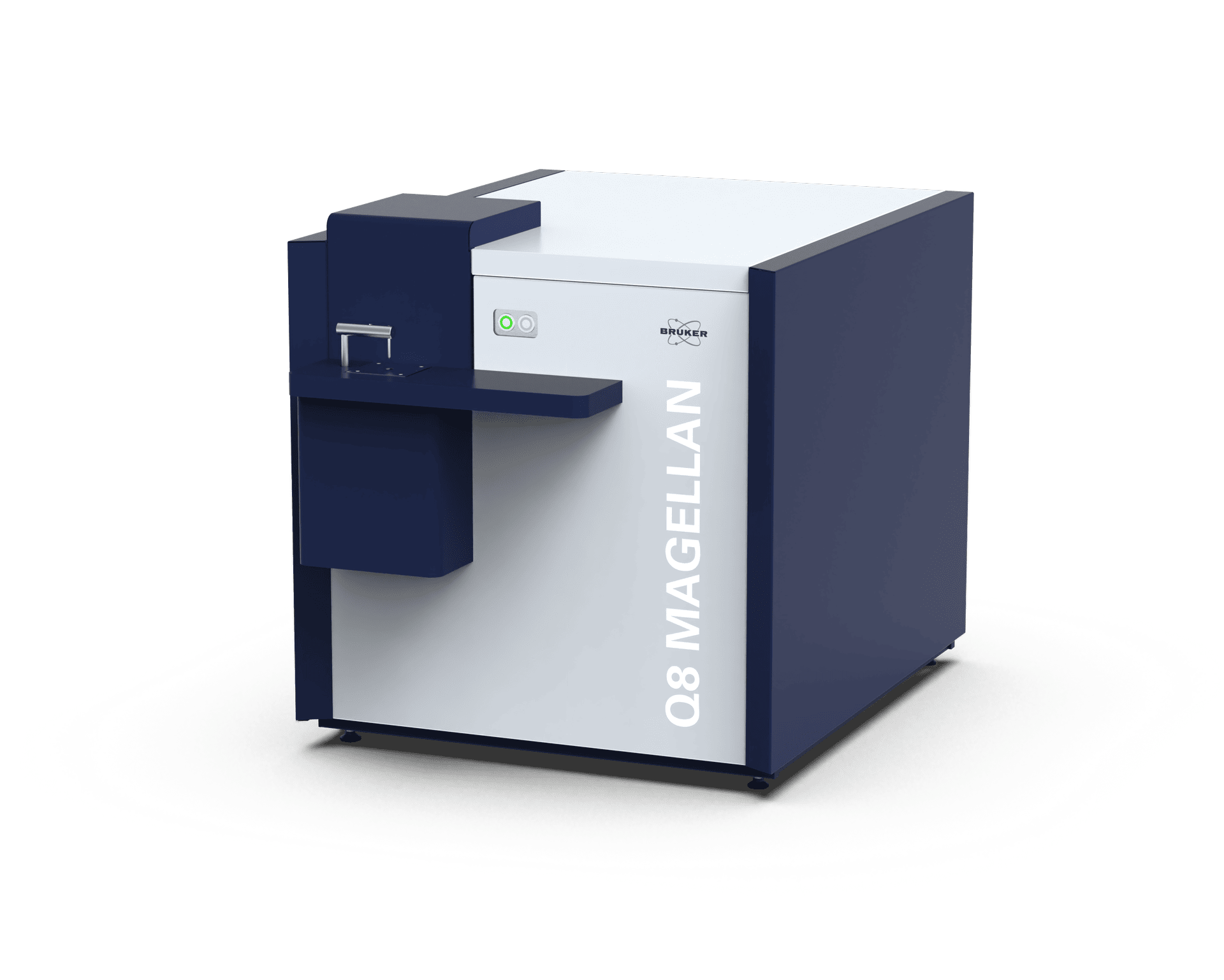

Q8 MAGELLAN

金属分析用ハイエンド固体発光分光分析装置

不純物と介在物への対応

ワンタッチ操作

一次金属プロセスおよび品質管理向け高輝度スパークOES分析装置

真のPMTベース性能
シングルスパーク評価(SSE)
最新型光電子増倍管（PMT）検出器の高速性能を活かした、非金属介在物分析を含む卓越した分析性能を実現
110-800 nm
高真空光学系における波長範囲
究極のUV性能、ガスパージ不要の分析安定性、柔軟なPMT構成により、あらゆる分析課題を克服
750 mm
焦点距離
ホログラフィック回折格子を備えたバッシェン・ルンゲ分光器が安定性と分解能を実現

高性能PMT性能と堅牢性、そして低運用コストを両立

新世代の Q8 MAGELLAN 分析装置は、金属の元素分析において安定性、柔軟性、操作性、分析機能の面で新たな基準を確立しています。Q8 MAGELLANは、200を超える利用可能な分析チャンネルから最適な選択を行うことで、お客様の現状および将来のニーズに合わせてカスタマイズが可能です。単一または複数で構成される金属アプリケーション、微量分析または合金分析など、Q8 MAGELLANはあらゆる金属分析課題に対応できるよう設計されています。

主な特長

100% PMTベースの性能をデジタルプラズマ発生器がサポートし、SSEおよび不純物分析を含む無制限の時間分解能を実現

高真空光学系はアルゴンパージなしで最適な性能を保証

高耐久、低メンテナンス設計のスパークスタンド、同軸アルゴン流量付き

自動サンプルクランプ機構により、ワンタッチ操作で素早く確実な測定を実現

ArgonStop™は、休止中のアルゴン消費をなくし、起動時間を短縮するとともに、微量試料や細線における分析性能を向上

標準物質を用いた真の工場における校正。専門家による評価により、最高精度と測定品質を保証

完全自動化オンライン金属分析装置

Q8 MAGELLAN オンラインは、お客様固有の自動化プロジェクトへの連携を前提に設計されており、鋼、鋳鉄、アルミニウム、銅のプロセス分析における個別のニーズに合わせた完全自動化分析システムを構築します。

100％PMTを採用した妥協のない光学系設計
高速読み出しで極めて低ノイズ
超高感度かつダイナミック、最小限のノイズ
同軸式アルゴン流量設計

高品質金属分析

鉄及び鋼の合金（不純物を含む）

鉄鋼メーカーは、短時間かつ低ランニングコストで、信頼性が高く精密かつ正確な測定を必要としています。信頼性の低い測定は不良ロットを招き、コストのかかる手直し作業を余儀なくされます。Q8 MAGELLAN は高真空光学系により、一次金属メーカーや加工業者が求める安定性と性能を提供します。

鋼材中の介在物分析

よりクリーンで高品質な鋼材への需要は常に高まっています。酸化物や硫化物などの非金属介在物は鋼材の純度に重要な役割を果たします。高品質製品にとって鍵となるのは、極めて低い酸素含有量と最高の鋼材純度です。Q8 MAGELLANはSSE機能と「金属純度検査」パッケージにより、重要な品質指標をシームレスに提供します。

高純度銅

高純度銅の分析には、金属および非金属不純物のサブppmレベルの信頼性の高い測定が求められ、極めて低い検出限界と超高精度が不可欠です。Q8 MAGELLAN は、専用設計の高純度銅分析システムにおいて、高真空光学系に優れたPMT検出器を採用することで、これらの厳しい要求を満たします。

Q8 MAGELLAN は、あらゆる非鉄金属にとって究極の選択肢です

アルミニウム及びマグネシウム合金と不純物 - ニッケル及びコバルト合金と不純物 - 鉛、スズ及び亜鉛合金と不純物 - 銅及びチタン合金と不純物 - 貴金属（要相談、サンプル入手状況による）以下のような要求の厳しい分析を含む： - 銅中の酸素 - 鋼中の窒素

Q8 MAGELLAN Specifications

光学系
  • パッシェン・ルンゲマウント：750 mm
  • 波長範囲：110 nm – 800 nm
  • 光電子増倍管検出器
  • シングル真空光学系
読み出しシステム
  • 単一スパークの時間分解測定
  • 全分析チャンネルに個別調整可能な積分ウィンドウを装備し、各単一スパークを同時取得
  • 拡張可能なマイクロプロセッサ制御の読み出しシステム
  • 検出器特性に適合したインテグレーター
  • 最大250kHzのサンプリングレートを実現する高速データ取得ボード
装置制御
  • PCと装置間、および装置内部の全通信におけるLAN（TCP/IP）の使用
電源
  • あらゆる放電曲線をデジタル生成
  • プログラム可能なロジックモジュールによる電流曲線
  • メンテナンスフリー、誘導点火、緊急停止機能内蔵
  • 放電時間 10 μs ～ 2 ms
  • 最大 200 A ピーク電流
  • 最大 1000 Hz スパークシーケンス
ELEMENTAL.SUITE
  • シングルスパーク評価を搭載した分析ソフトウェア
  • ダイナミックな内部・外部限界チェックによる材料品質モニタリング
  • 未知試料の同定
  • SQLデータベースを用いた統合分析管理
  • 包括的な統計評価、SPCチャート（オプション）
  • メール対応レポートシステム
  • インターネットまたは電話による診断・メンテナンス統合システムが、短期間で効率的
  • なサービスを提供します
電気データ
  • 230 V -15% / +10% または 115 V -15% / +10% (50/60 Hz)
  • 測定時 950 W、待機時 350 W
  • 16 A または25Aスローブローヒューズ
重量と寸法
  • 970 x 1050 x 1350 mm (幅 x 高さ x 奥行き)
  • 重量 300 kg
