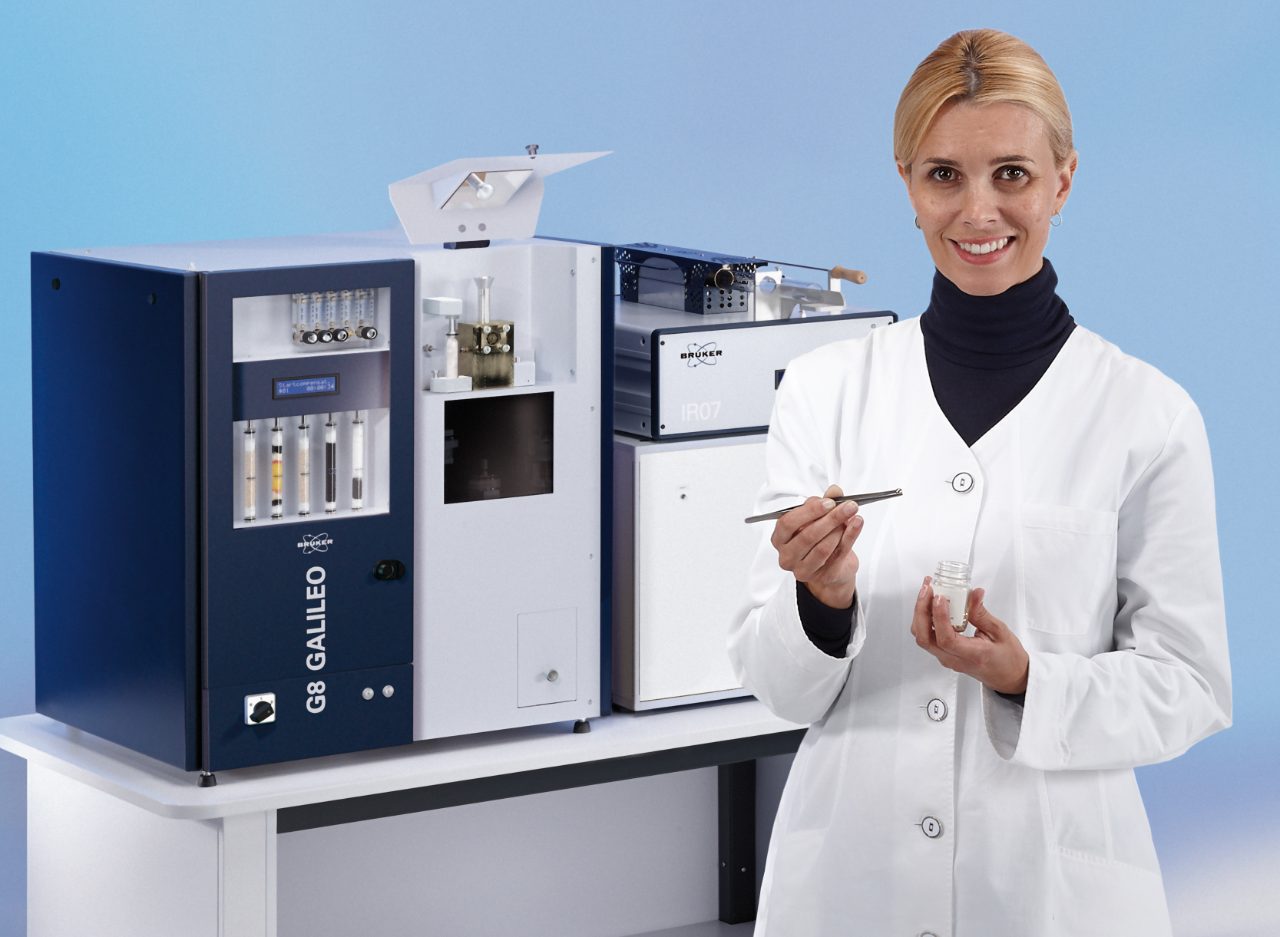

G8 GALILEO

用于自动、精确测量氧、氮、氢元素的高端分析仪

现有的功能最全的系统

质谱检测能力

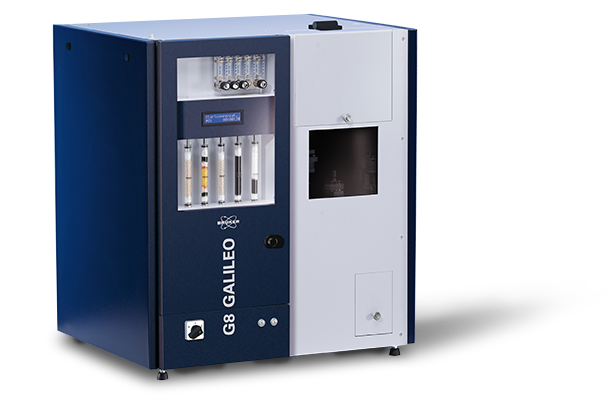

HerostageG8GALILEO

亮点

高准确度、高通量的高端分析仪

ppb (ng/g)
检出限
G8 GALILEO使用的所有先进检测器都拥有内部参比通道,可实现最高稳定性,并能使检出限达到ppm以下数量级(假设样品量为1 g)
含3台以上分析仪
在单个系统中
无论任务是通过热导式检测器进行O/N/H分析并测量实际氢气含量,或是可靠地测定高纯度铝中含量低于ppm的氢元素,或是测量焊缝中的扩散和残留氢,还是对用于增材制造的粉末原料或最终零部件进行氩夹杂分析:G8 GALILEO都能满足几乎每一个分析需求。
0-100 amu
m/z 质谱仪范围 (MS)
质谱仪(MS)的质荷比范围 工业级质谱仪专为氢氩元素检测而设计,配备优化的离子源和通道探测器。因为拥有极端高效的进气系统,它能达到低于ng/g数量级的检出限,相当于由几个分子组成的颗粒密度。

最佳的ONH分析方法 - 惰性气体熔融法 - 配套最理想的ONH分析系统:G8 GALILEO和G8 GALILEO MS

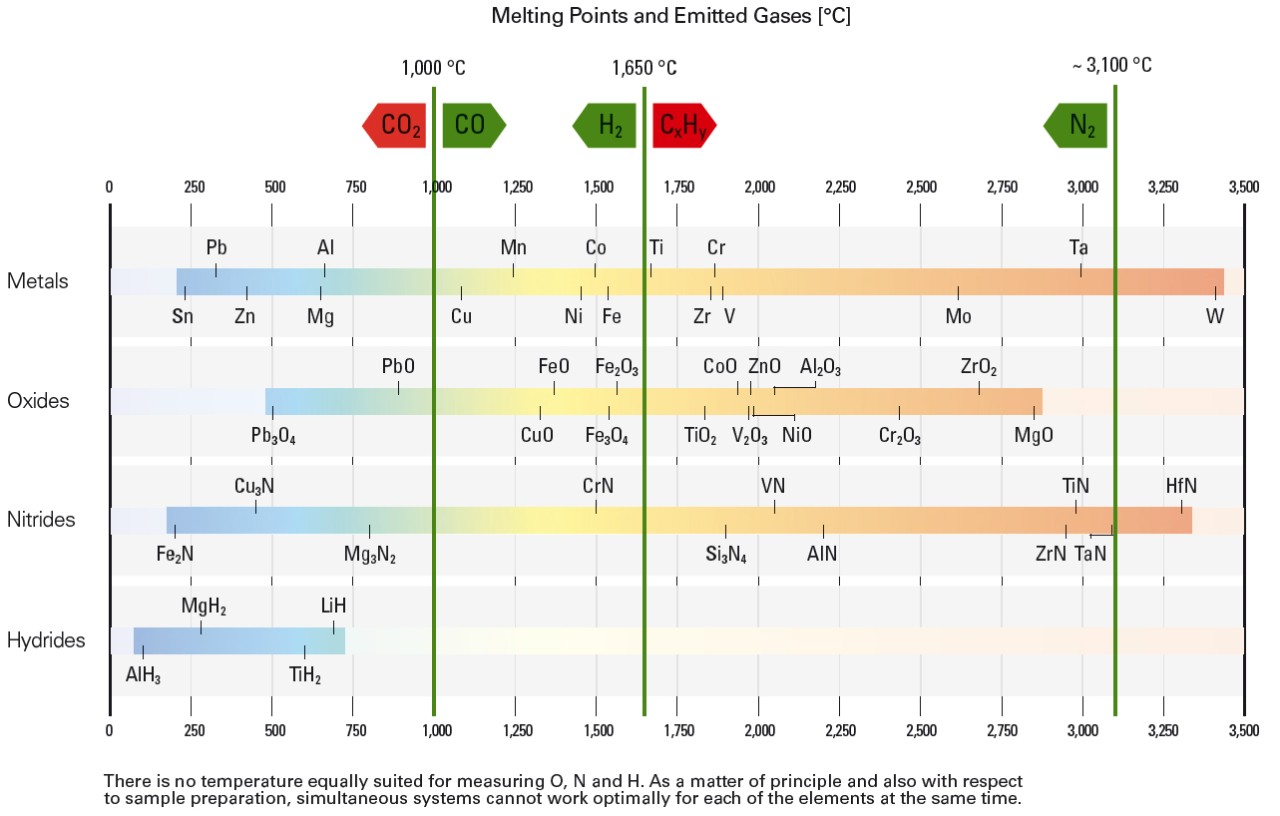

温度问题:普通金属及其氧化物、氮化物和氢化物的熔点

凭借G8 GALILEO分析仪,布鲁克成为唯一一家能提供全集成的氧氮氢分析解决方案的公司,该解决方案集多套专用系统的优点于一身,且分析性能不受任何影响,亦不存在任何技术限制。G8 GALILEO利用Smart Molecule Sequence™直接测量排放的所有气体,并获得绝对真实的信息(1:1),无需化学转化、数学校正或未发表的算法。FusionControl可对样品进行持续无接触的温度测量,从而确保维持合适的分析温度,避免形成干扰性的产物,使稳定性和正常运行时间都增加。

有自动样品和坩埚处理、电极清洗和自动气体剂量校准的选项。当配备G4 PHOENIX独特的红外炉时,它能进行可靠的扩散氢、残留氢和总氢测量,并能达到针对于焊缝金属中的轻元素测量的ISO 360标准和AWS A4.3标准。



主要优势:

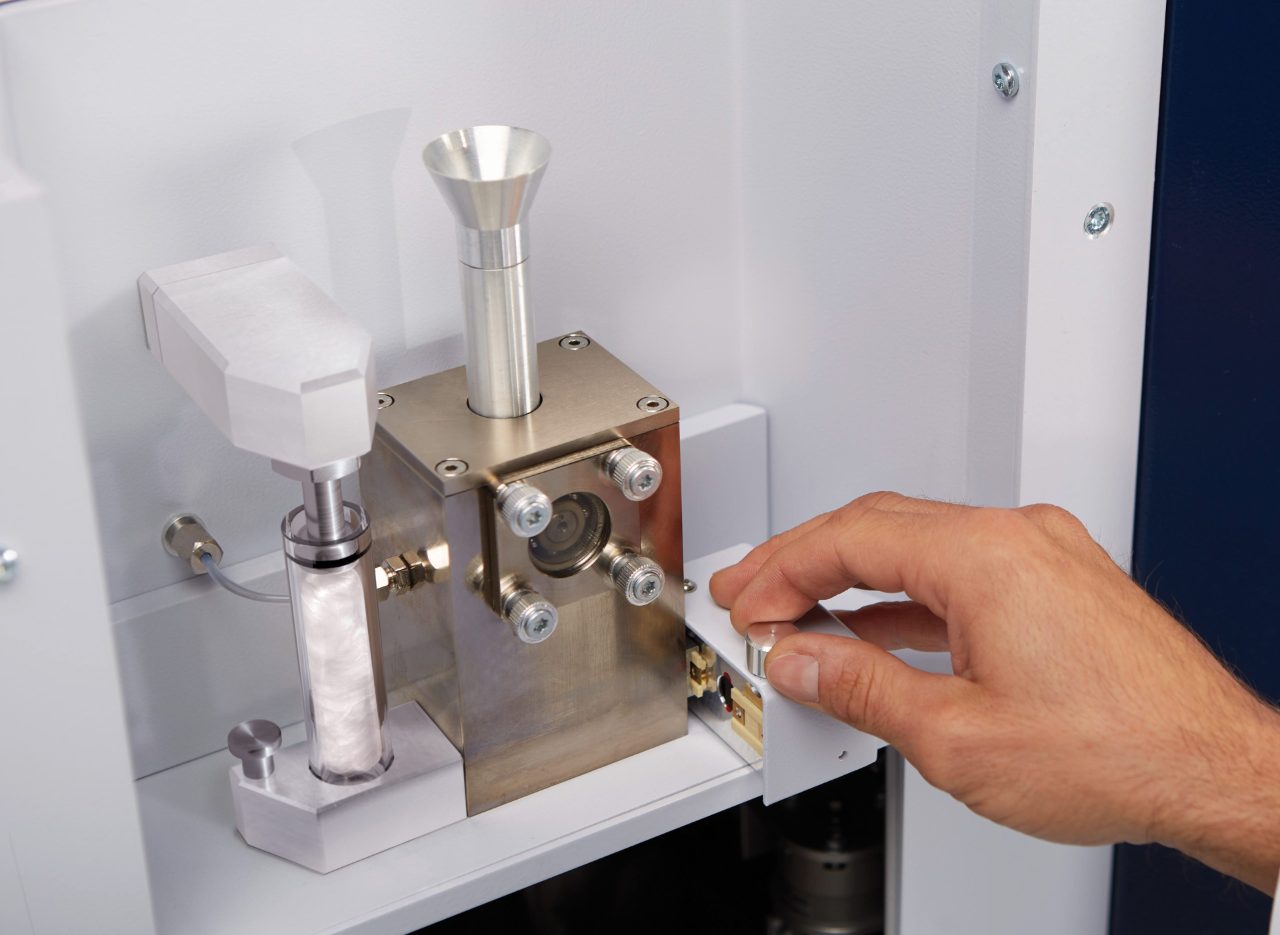

  • 先进的水冷式电极炉配备FusionControl,水冷式样品容器,高容量集尘器,后面是高效的联机颗粒过滤器
  • Smart Molecule Sequence™:直接、无夹杂地测量由拥有参比通道的先进检测器排放出的所有气体。

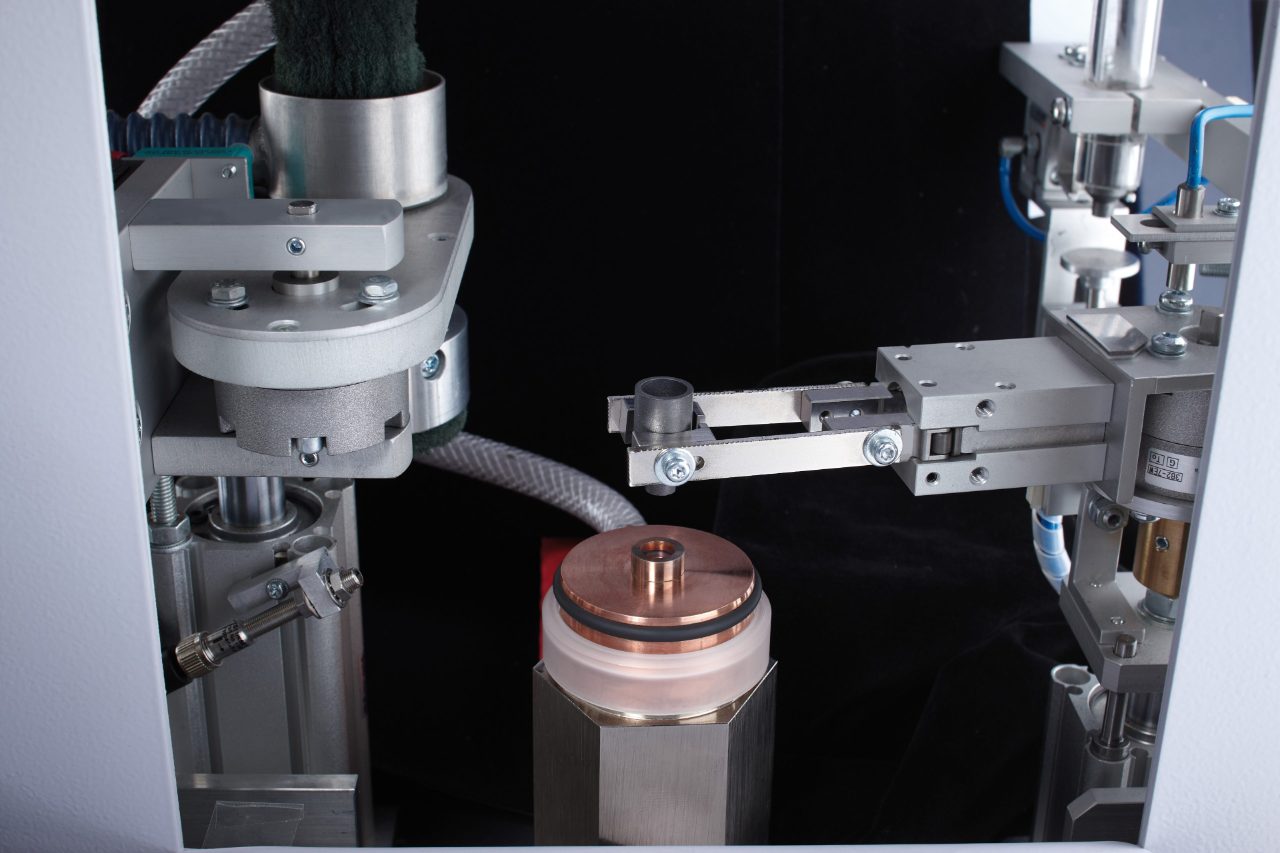

  • 提供自动熔炉清洁、坩埚和样品处理选项

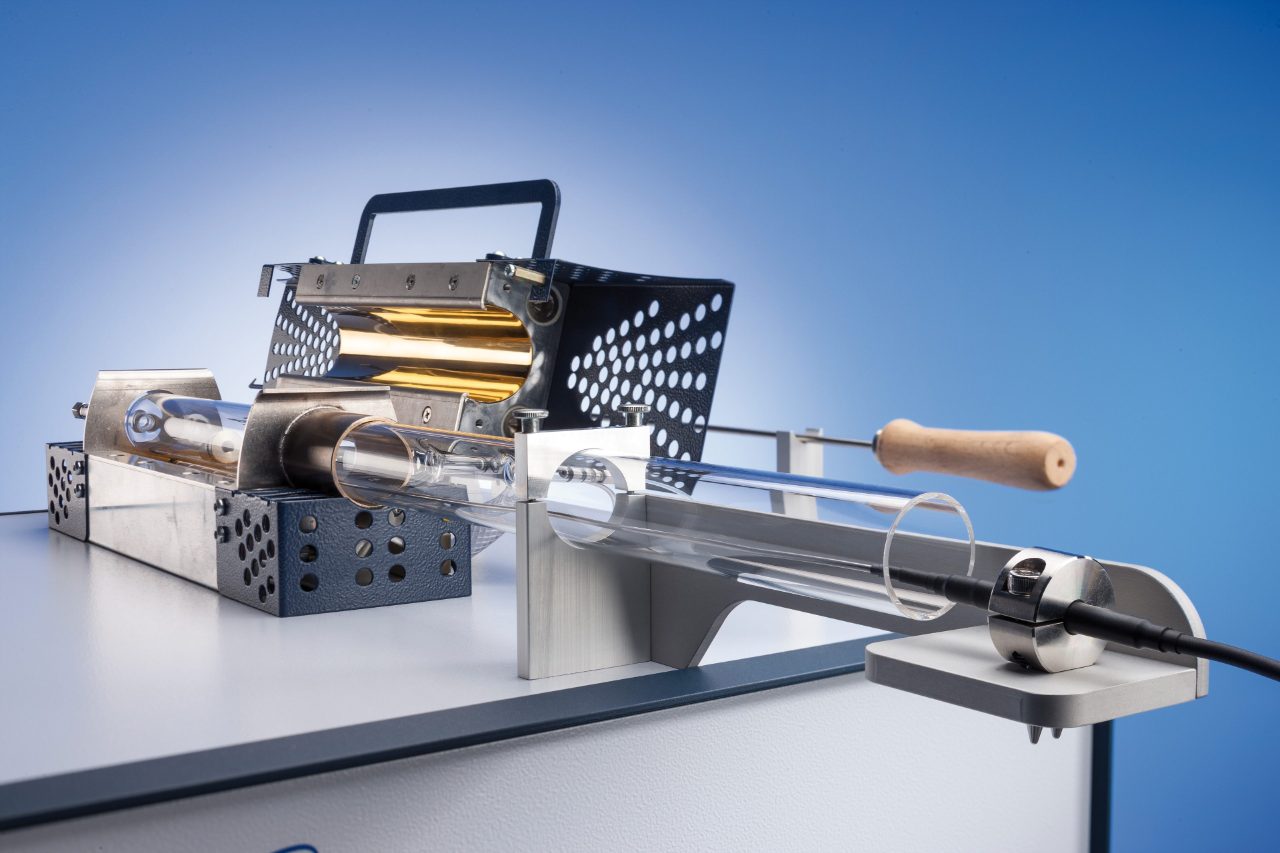

  • 可利用独特的外部红外炉进行扩散氢测定

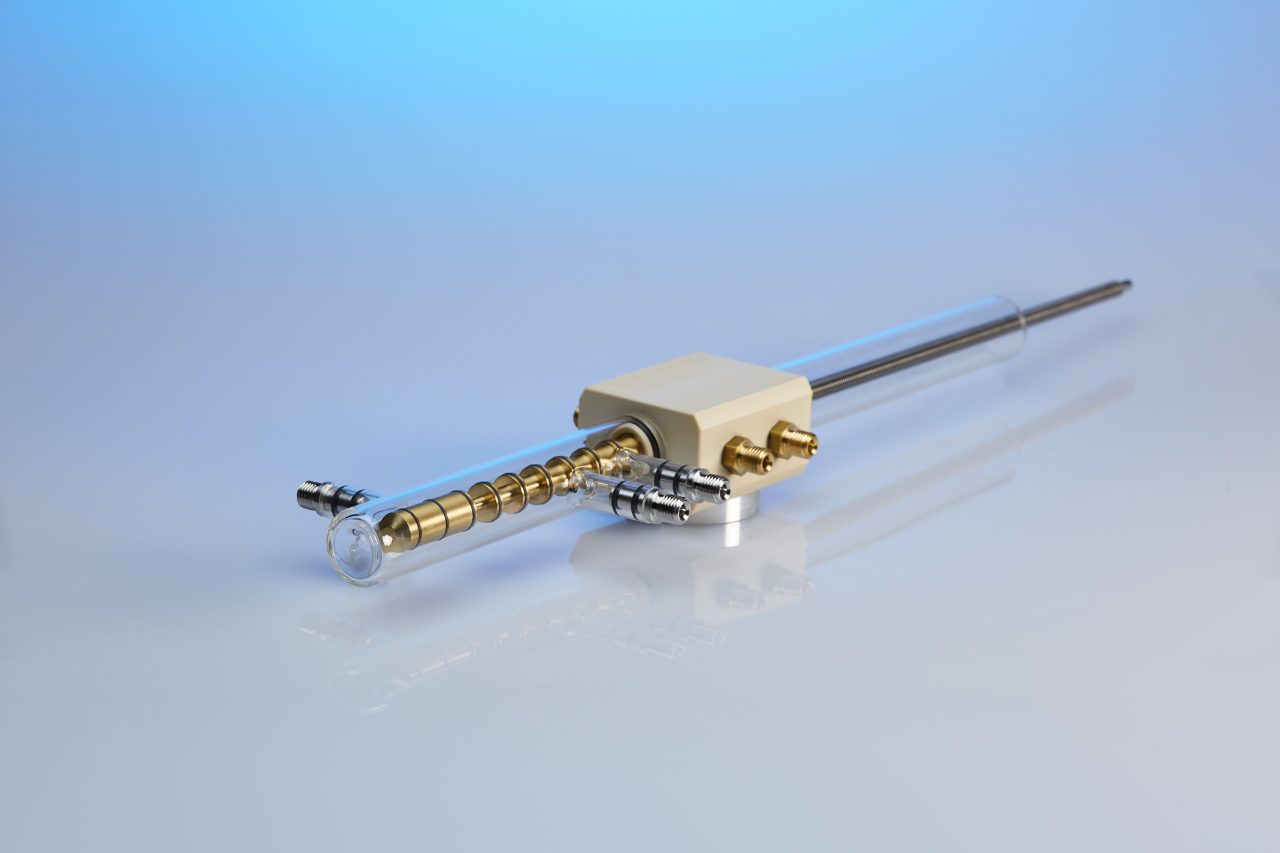

  • 可自动、可靠地进行10种不同容量的气体校准
  • 可与质谱联用进行热解吸质谱(TDMS)分析和氩夹杂分析

特点

优势

为何需要惰性气体熔融法分析?

氧(O)、氮(N)和氢(H)这三种非金属元素,决定了所有金属材料的质量、使用寿命和力学性能。与金属合金中的组成成分不同的是,在从生产原材料到完成成品的整个工艺链条中,氧、氮和氢的含量有时会发生很大变化。氩夹杂量也是一样,在生产金属粉末期间通过原子化掺入的痕量氩,将残留在最终产品中。

获取关于扩散氢及其破坏机制的动态信息,具有许多实际的应用,例如,开发新一代的高强度钢材,开发适用于氢能储存或生物医学植入的材料。

应用

粉末冶金和增材制造

用在增材制造和其它粉末冶金工艺中的金属粉末,都是纯度很高且拥有严格规定的颗粒性能的材料。由于比表面积大,它们很容易因为生产过程中的氧化或水化作用而发生“老化”,而氧和氢的含量决定了产品的产率和质量。随时可用的G8 GALILEO可满足这些新兴工业应用的需求。

玻璃和陶瓷

从工业耐火材料到电子产品或金属切削刀具中的高性能陶瓷,耐火的氧化物、氮化物和碳化物都有着广泛的用途。玻璃和陶瓷的特殊性能从根本上会受到加工过程中或最终产品中存在的氧、氮和氢元素含量的影响。凭借SampleCareTM、FusionControl以及优良的稳定性,G4 ICARUS Series 2成为快速分析原材料、中间产物和最终产品的最佳工具。

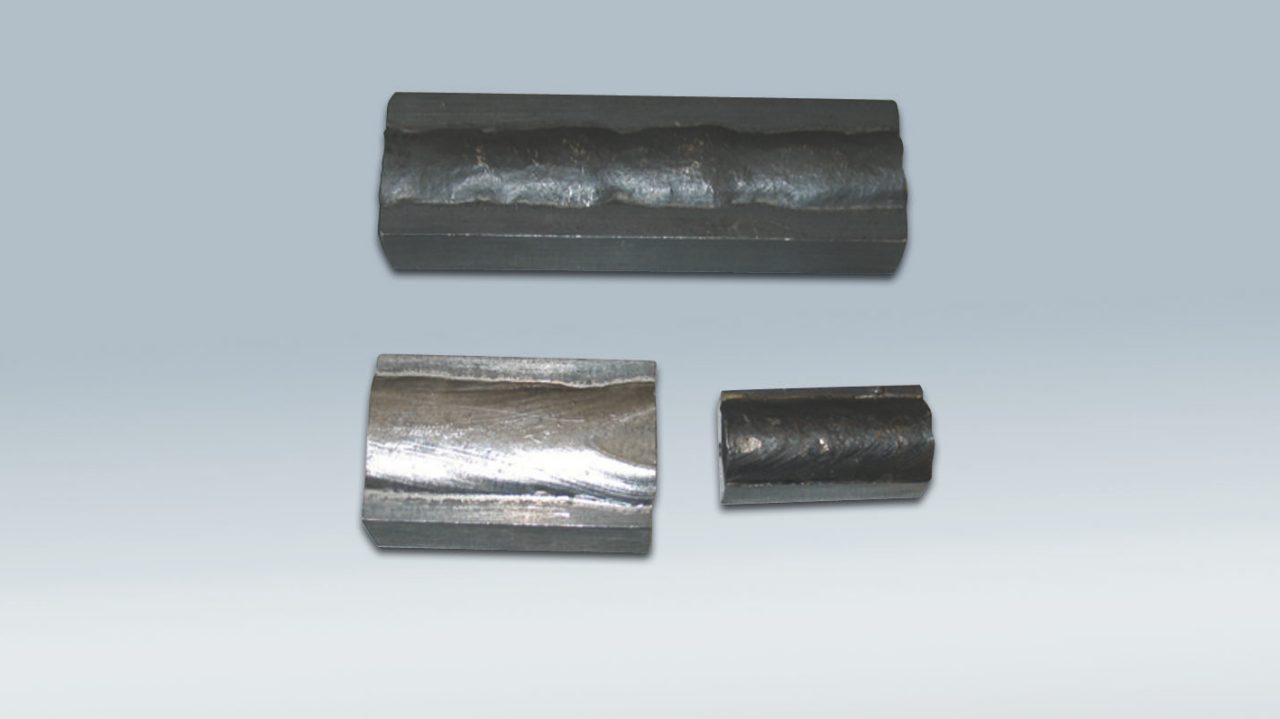

焊接和相关工艺

布鲁克独一无二的G8 GALILEO IR受 ISO 3690 和AWS A4.3标准的支持,能快速评估在焊接过程中引入的扩散氢含量。因为速度快,它能对试验样品进行预焊接试验,从而帮助焊接行业避免成本高昂的失效。

热解吸质谱

基于温升的热解析质谱(TDMS)可提供诸如金属结构中氢的陷阱能之类的动态信息。扩散氢、弱截留氢或强截留氢、化学键合氢等术语,可以直接与所提供的活化能建立关联。布鲁克独一无二的G8 GALILEO MS能够分析含量低至几ng/g的氢或同位素(如氘)含量。这使得它能用于进行开发适用于氢能储存的新一代合金所必需的准确机制研究。

规格

G8 GALILEO技术参数

  规格 优势

探测器

非色散红外吸收法测量CO,无活动部件,拥有参比光束和机载线性化的双量程检测器

可靠、免维护、无漂移
氮和氢 拥有参比通道和可调增益放大器的热导式检测器 可靠、可调量程、无漂移
氩和氢 1-100 amu质谱仪,单四极,优化的电子轰击离子源和通道倍增探测器 独特的质谱仪性能,灵敏度:几个分子
载气 氩气(O, N),氦气(O, N),氮气(H);每种载气的纯度都达到99.995 % (分析痕量元素时,载气纯度应达到99.9990 %) 可灵活选择载气,效果不受影响
校准气体 纯气体或通过认证的混合气体(每种校准气体的纯度达到99.999 %),在气体剂量装置中有10种不同的容量,可以涵盖很大的容量范围 简单、精准的气体校准,无需标准品,可直接溯源至基本参数(压力、温度、容量)
样本尺寸 电极炉:横切面尺寸8 x 8 mm(块状、片状、针形、颗粒),不同的样品容器,能满足特殊应用的需求
冷却水 电极炉:4 l/min,供水压力3 bar;红外炉:1 l/min,供水压力3 bar ;进水温度15 – 20 °C,100 – 240 V / 50 – 60 Hz 每条平常的自来水管道都适用,节水设计,带电磁阀,冷却器也适用

电源


G8 GALILEO
 400 ~  480 VAC (± 10 %), 50 – 60 Hz, 32 A, 7 kVA, 单相加中性点或双相,接地线
质谱仪 (MS) 230 VAC,50 ~ 60 Hz,250 VA 灵活,兼容世界各地的功率和电流配置
外部红外炉 230 VAC,50 ~ 60 Hz,1,500 VA 灵活,兼容世界各地的功率和电流配置
尺寸和重量
G8 GALILEO 80 x 60 x 83 厘米(宽 x D x 高),约 130 千克*)
质谱仪
63 x 64 x 48 厘米(宽 x D x 高),约 60 千克
外部红外炉 48 x 66 x 30 厘米(宽 x D x 高),约 15 千克
  *) 取决于配置
