CS/ONH 分析(CS/ONH)

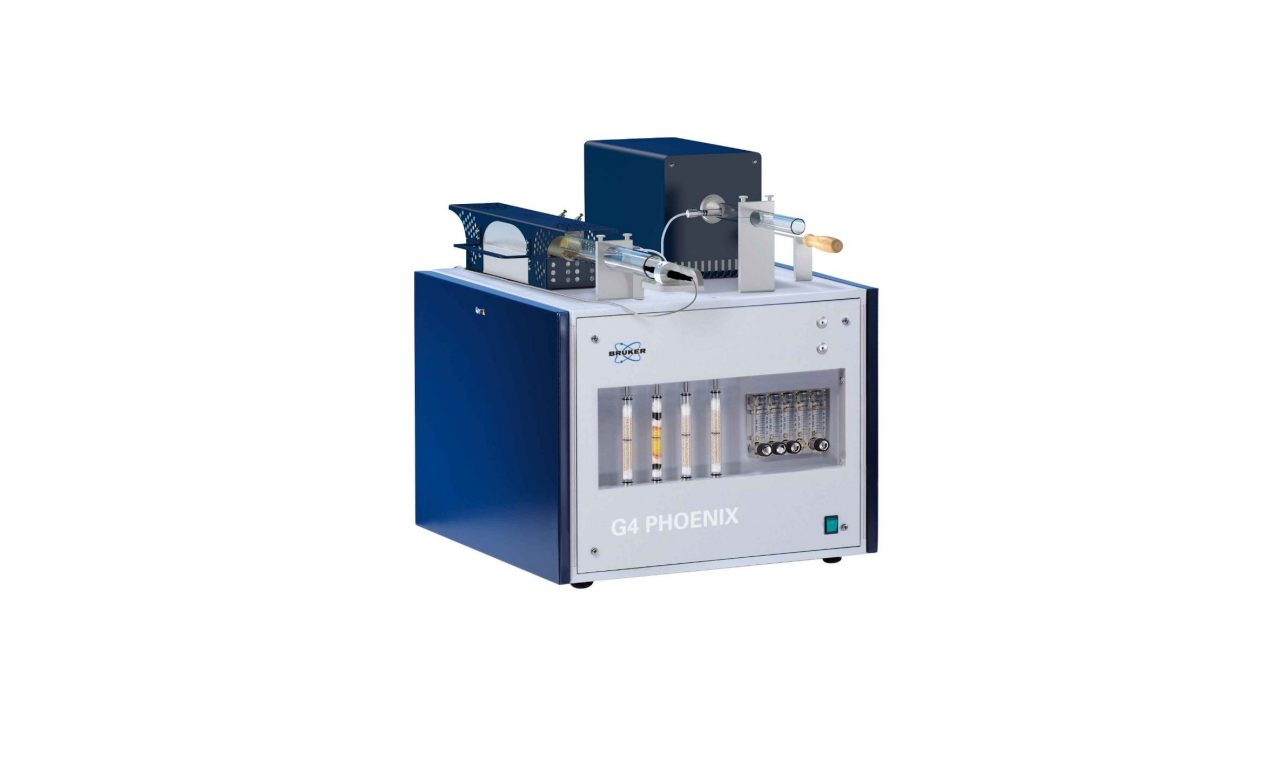

G4 凤凰 DH

避免脆化、氢气引起的开裂和其他代价高昂的故障

精确、快速的可扩散氢气测量

热脱皮质谱法 (TDMS )

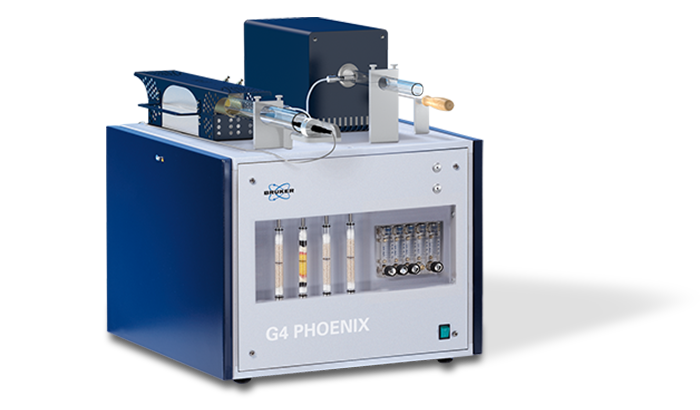

HerostageG4PHOENIX

亮点

一个任务的唯一解决方案: 可扩散氢 = 其最佳

ppb (纳克/克)
氢气检测限制
高灵敏度热导率检测器允许分析到亚 ppm 范围,而可选的质谱仪允许在低 ng/g 范围内的检测限制。
30 毫米
炉管直径

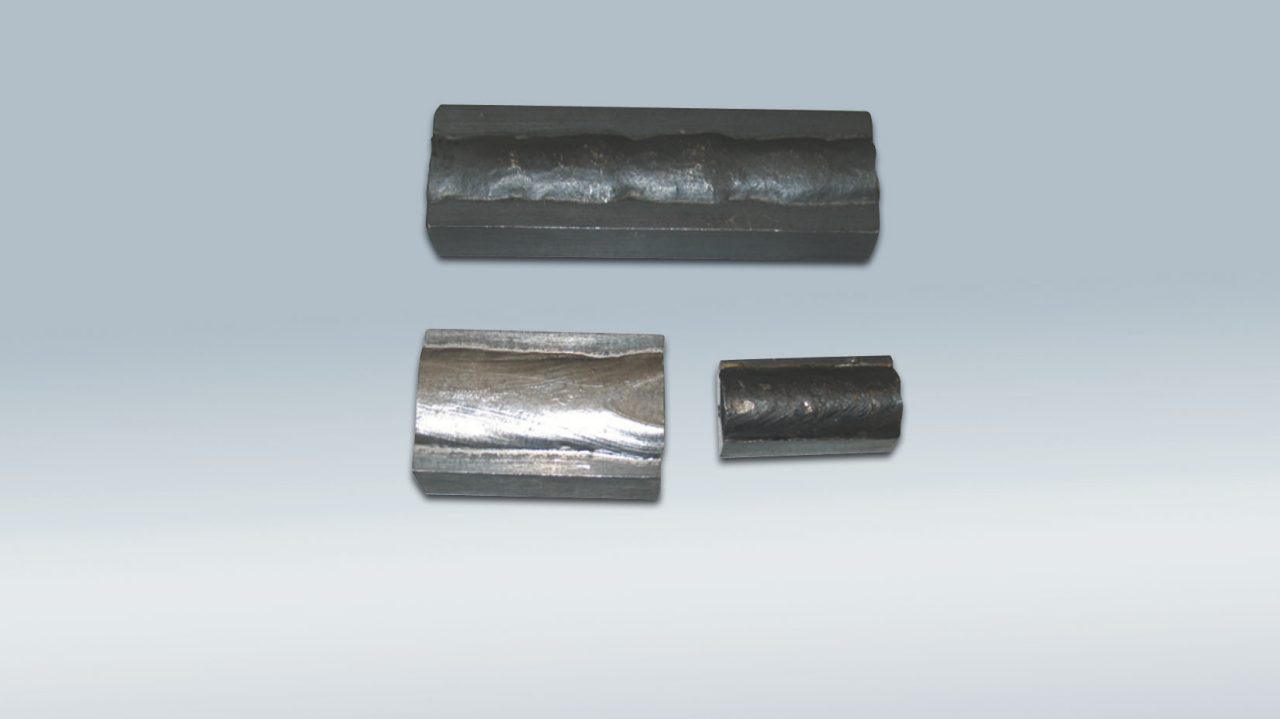

适合根据 AWS A4.3 接受钣金或焊接试样等大型样品。
10 卷
自动气体加分校准系统
确保校准在宽动态范围内的线性性和可追溯性。

准确、快速的可扩散氢气测量可让您 避免脆化、氢气引起的开裂和其他代价高昂 失败。

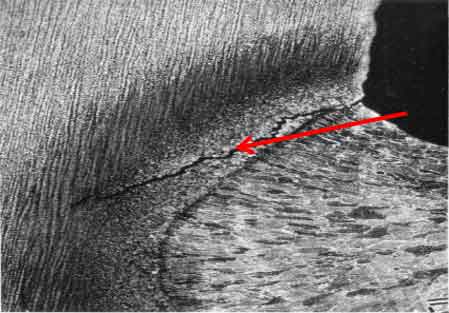

氢引起的损害是一种广泛和可怕的 现象。在焊接过程中,氢气产生于分离 水蒸气(如湿度)或焊接电弧中的碳氢化合物,以及 熔融的金属可以迅速拾起氢气。一旦进入金属, 氢原子可以迅速扩散在微观结构内 金属。可扩散氢气导致氢气诱发开裂(也已知 作为冷裂或延迟开裂),其中部件在影响下失效 机械应力 - 突然和没有事先指示。因此 由于脆性,可扩散氢气对评估至关重要, 氢气诱导或辅助开裂(HIC/HAC)或氢气延迟 骨折等破坏性影响。

G4 凤凰 DH, 利用载波气体热抽热进行快速自动提取 在各种基质中测定可扩散氢。

主要优势:

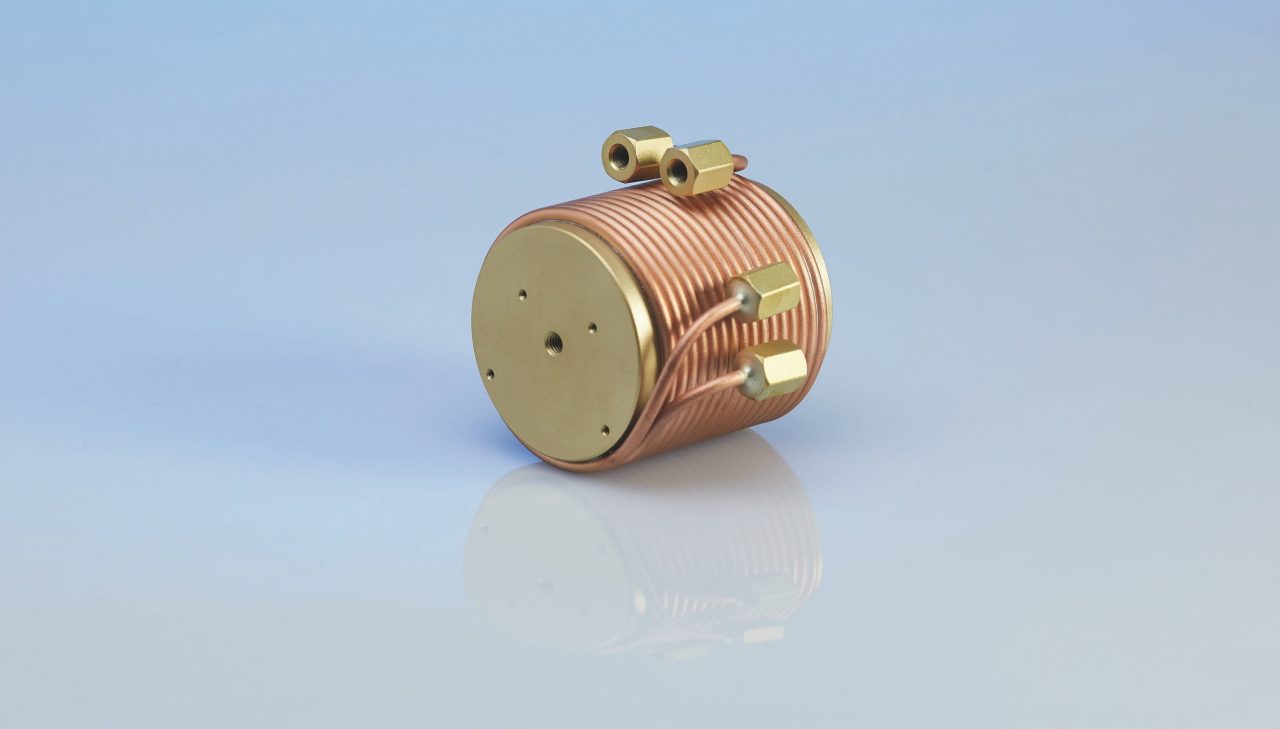

  • 高端、长期稳定的热 电导率检测器 (TCD), 带专用参考气体通道, 热量 交换器和 ng/g 分析功能
  • 独特的红外 (IR) 低热质量的炉子,用于精确控制温度, 可编程快速加热(和冷却)高达 900°C,接受大 样品
  • 可选的热电偶套件,用于直接样品温度读数
  • 附加电阻加热炉,可提供高达 1100°C 的高温

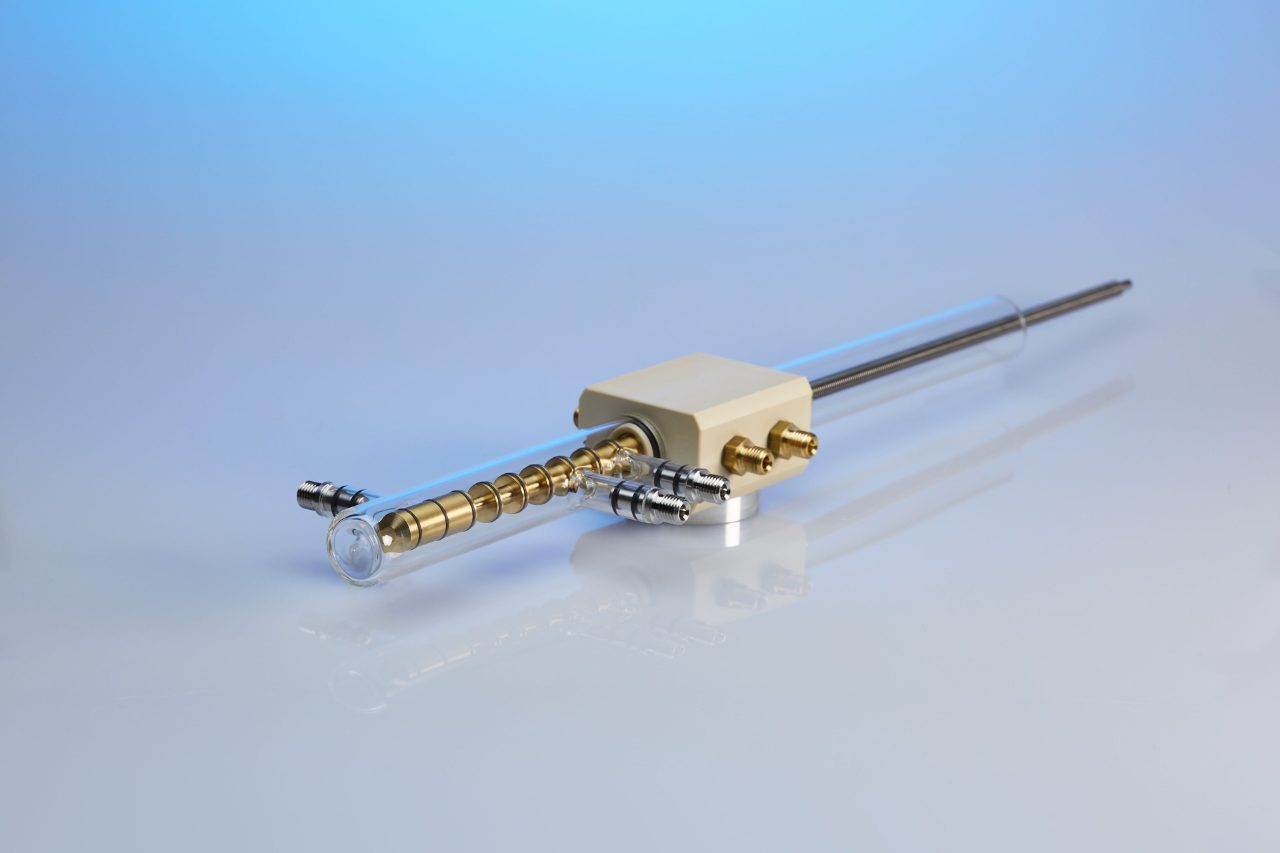

  • 自动 和可靠的气体校准与氢气或氦在整个 测量范围由集成气体计量单元与10个不同的 卷
  • 外部采样罐的可选接口,用于涵盖 ISO 3690 的 GC 方法

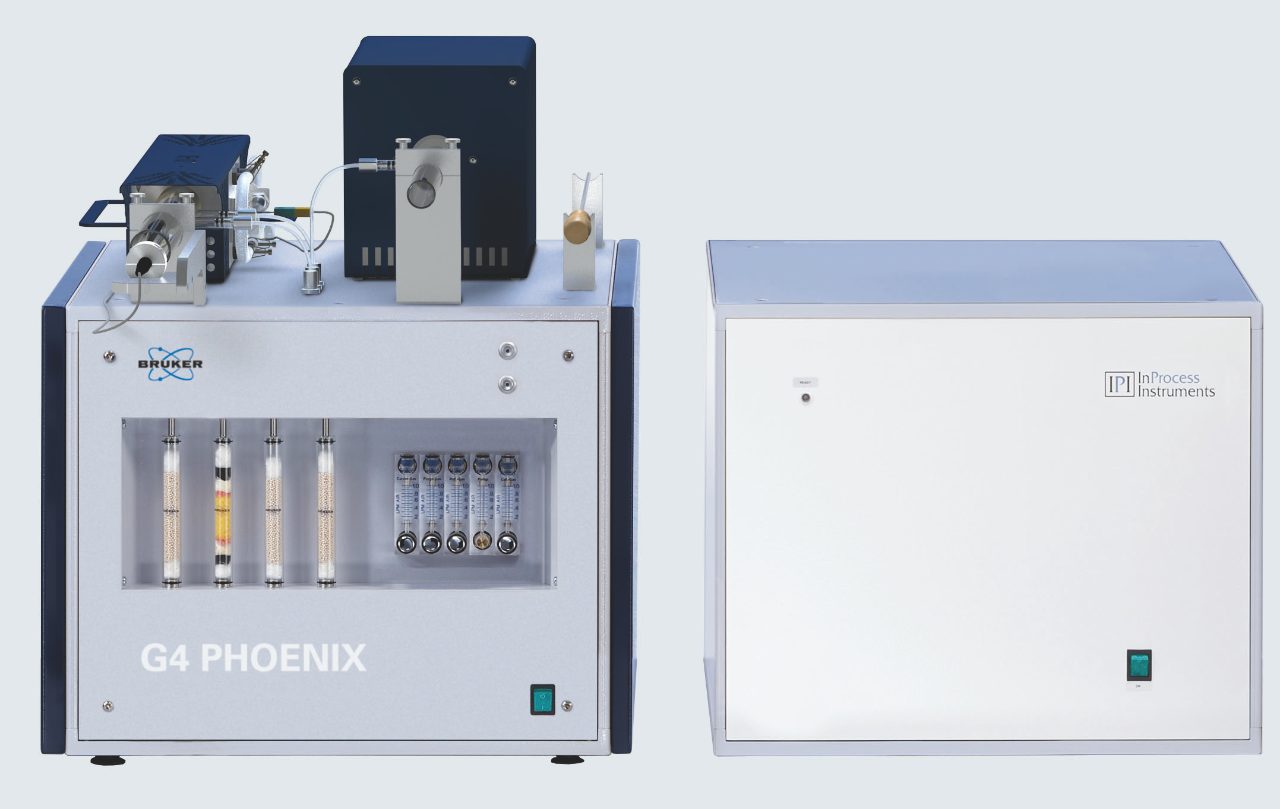

  • G4 带四极质谱仪的凤凰 MS 改进了检测 限制超过一个数量级,使评估 超低可扩散氢浓度或同位素及研究 钢中不同的氢陷阱

优势

为什么我需要可扩散的氢气分析?

氢诱发开裂和脆化是一种危险现象。虽然高强度钢和氧铜级特别容易受到氢脆化的影响,但可扩散氢的吸收会影响更多的金属,但在很大程度上取决于环境和工艺条件,如环境湿度。在每个机械、热和电制造步骤中引入氢气都有风险,尤其是在焊接和焊接过程中。

G4 PHEONIX 应用的快速方法可以在 30 分钟内产生结果,而传统方法需要多天时间。因此,这是唯一允许可行的可扩散氢气预焊接测试的方法。这允许用户优化其流程,以避免代价高昂的故障,然后再完成。

规格

G4 凤凰规格

  规范 效益
探测器
G4 凤凰城 带参考通道和可调增益放大器的导热探测器 可靠、可调节的范围,无漂移
G4 凤凰女士 质谱仪,m/z 范围 1-100 amu,单四极,优化的 EI 源和通道探测器 独特的质谱性能

红外加热 IR 炉 uop 至 900 oC,即石英管 30 mm,水冷,光电热电偶套件,用于直接样品温度读数 精确的温度控制,灵活的加热程序,接受大样本
电阻加热(选件) 附加电阻加热炉高达 1100 oC,即石英管 18 mm 多相双相钢中的残余氢气
载气 尼托根 99.995% 纯度,最小 2 巴(±50 psi),99.9990% 纯度,用于微量分析 使用再生分子筛进行预清洗
校准气体 使用纯气体(H2 或 He1)或经过认证的混合物(每个组件纯度为 99.999%),可自动气体剂量校准系统,可处理 10 个单独体积 简单、精确的气体校准,无需标准,可追溯至 p、T、V
冷却水 1 升/分钟 = 3 巴(44 psi) 快速冷却,标准自来水兼容,节水设计与停水阀,冷水机组也是可能的
电源
G4 凤凰城 230 VAC (± 10%), 50-60 Hz, 2200 VA 行业标准电源和当前配置
质谱仪 230 VAC,50-60 Hz,250 VA
尺寸和重量
G4 凤凰城 630 x 700 x 670 毫米(宽 x D x 高),重量 = 50 kg
质谱仪 630 x 640 x 480 毫米(宽 x D x 高),重量 = 60 kg
