CS/ONH 분석기

G4 PHOENIX DH

취성, 수소로 인한 균열 및 기타 비용이 많이 드는 고장 방지

정확하고 빠르게 확산 가능한 수소 측정

열탈착 질량 분광법 (TDMS)

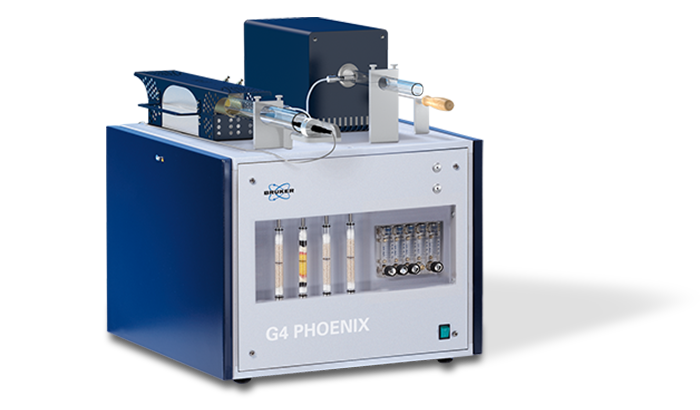

HerostageG4PHOENIX

하이라이트

하나의 작업에 대한 유일한 솔루션 : 확산성 수소 @ its Best

ppb (ng/g)
수소 검출 한계
고감도 열 전도도 검출기는 서브 ppm 범위까지 분석을 허용하며, 선택적 질량 분광계는 낮은 ng/g 범위에서 검출 한계를 감지할 수 있습니다.
30mm
퍼니스 튜브의 직경

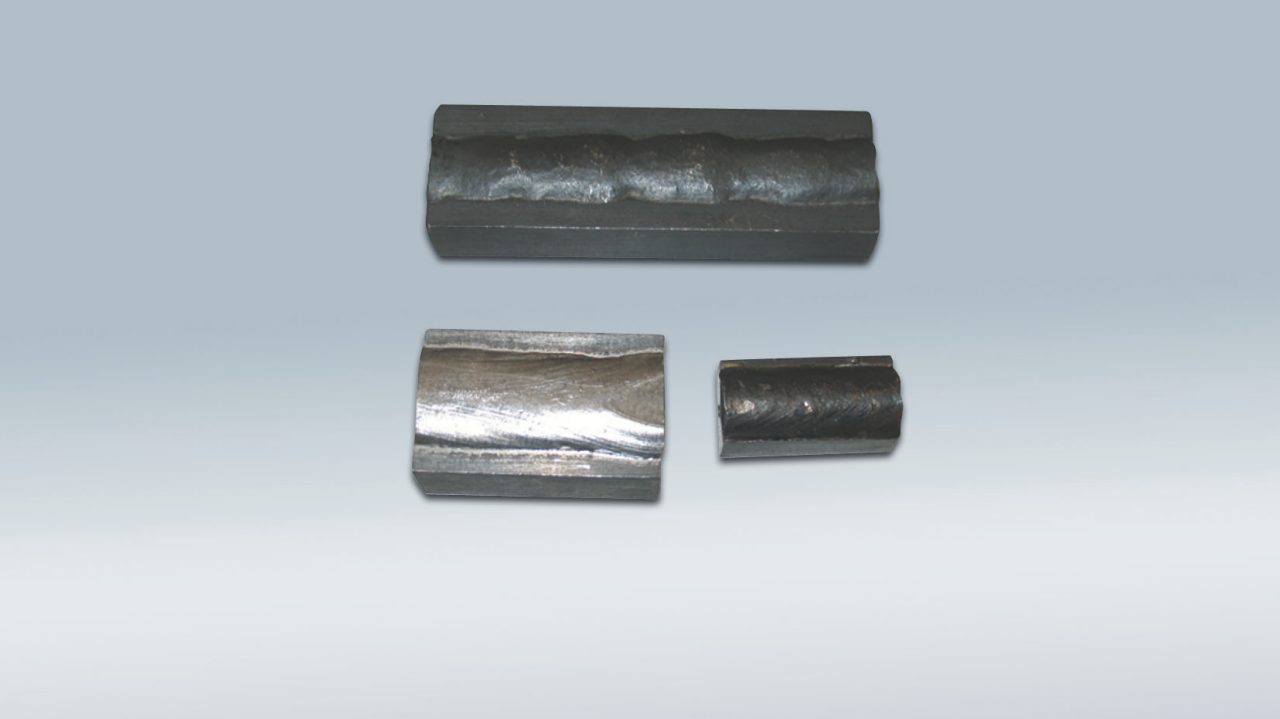

AWS A4.3에 따라 판금이나 용접 시편과 같은 대형 샘플을 수용하는 데 적합합니다.
10 볼륨
자동 가스 주입 교정 시스템의
광범위한 동적 범위에서 교정의 선형성과 추적성을 보장합니다.

정확하고 빠르게 확산 가능한 수소 측정을 통해 취성, 수소 유발 균열 및 기타 비용이 많이 드는 것을 방지할 수 있습니다.

수소로 인한 손상은 광범위하고 무서운 현상입니다. 용접 하는 동안, 용접 아크에서 수증기(예: 습도) 또는 탄화수소의 해리로 인해 수소가 생성되고, 용융 금속은 빠르게 수소를 흡수할 수 있습니다. 금속에 들어가면 소소원자는 금속의 미세 구조 내부에서 신속하게 확산될 수 있습니다. 확산성 수소는 수소 유도 균열(냉각 또는 지연균열)을 일으켜 구성 요소가 기계적 응력의 영향을 받아, 갑자기 사전 표시없이 고장나는 경우가 있습니다. 따라서 확산 가능한 수소는 취성, 수소 유도 또는 보조 균열(HIC/HAC) 또는 다른 손상 효과 중에서 수소 지연 균열로 인해 평가하는데 중요합니다.

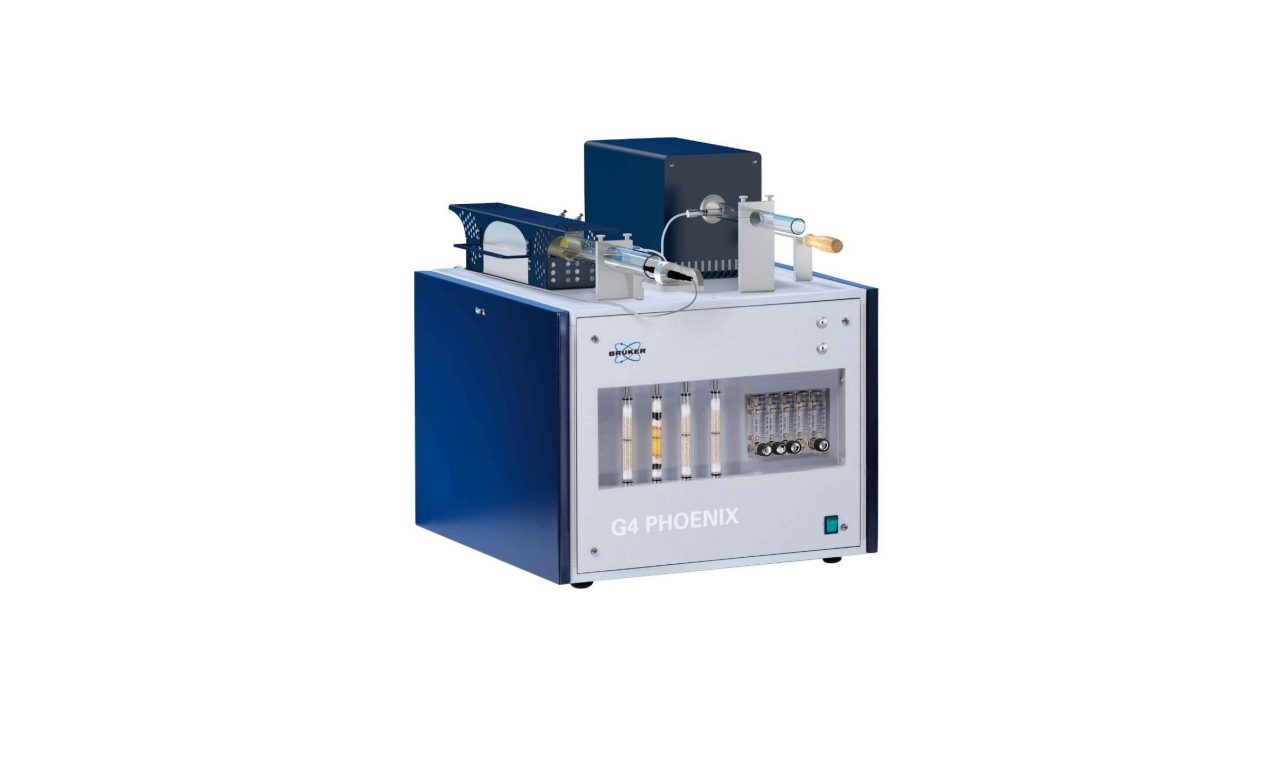

G4 PHOENIX DH는 다양한 매트릭스에서 확산 가능한 수소를 신속하고 자동으로 측정하기 위해 운반 가스 온열 추출을 활용합니다.

주요 이점:

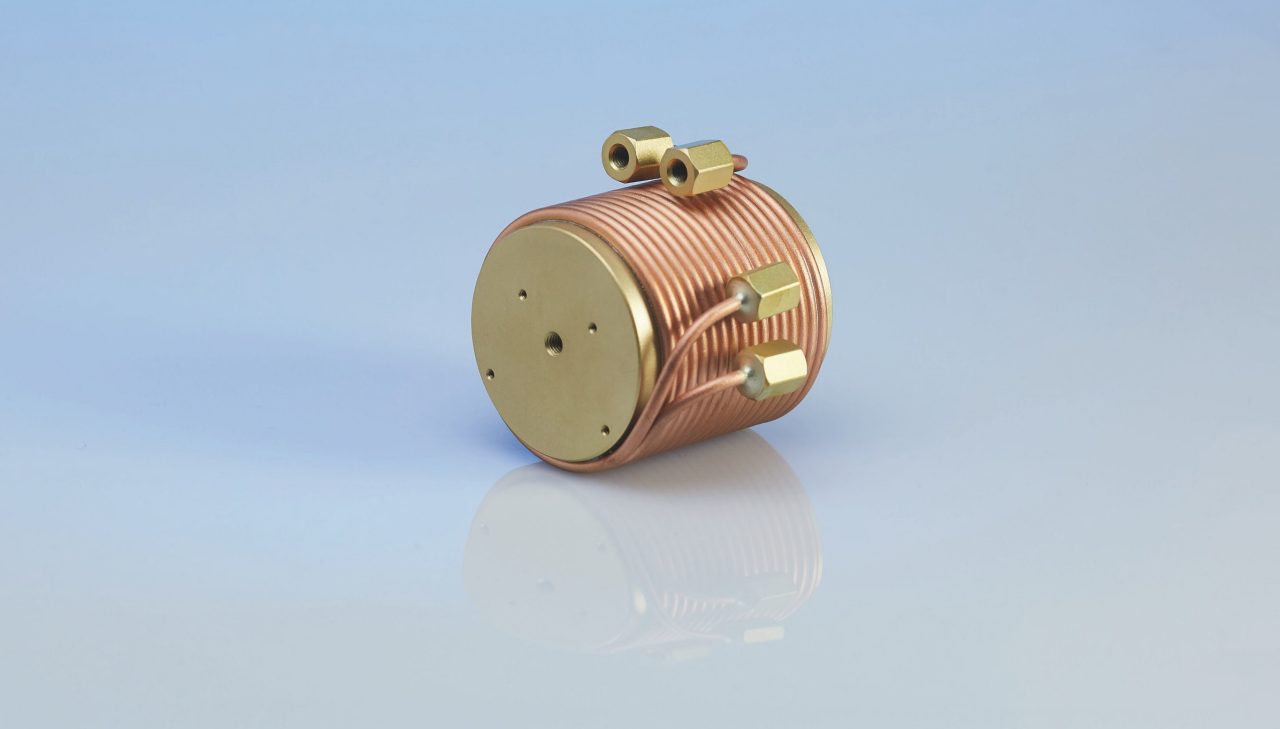

  • 전용 기준 가스 채널, 열교환기 및 ng / g 분석 기능을 갖춘 고성능의 장기 안정 열전도율 검출기 (TCD)
  • 정확한 온도 제어를 위한 열 질량이 낮은 고유한 적외선 (IR) 퍼니스, 최대 900 ° C까지 프로그래밍 가능한 급속 가열 (및 냉각) 대형 시료 수용
  • 직접 샘플 온도 판독을 위한 옵션 열전대 키트
  • 옵션으로 최대 1100 °C의 높은 온도를 위한 추가 저항 가열 로

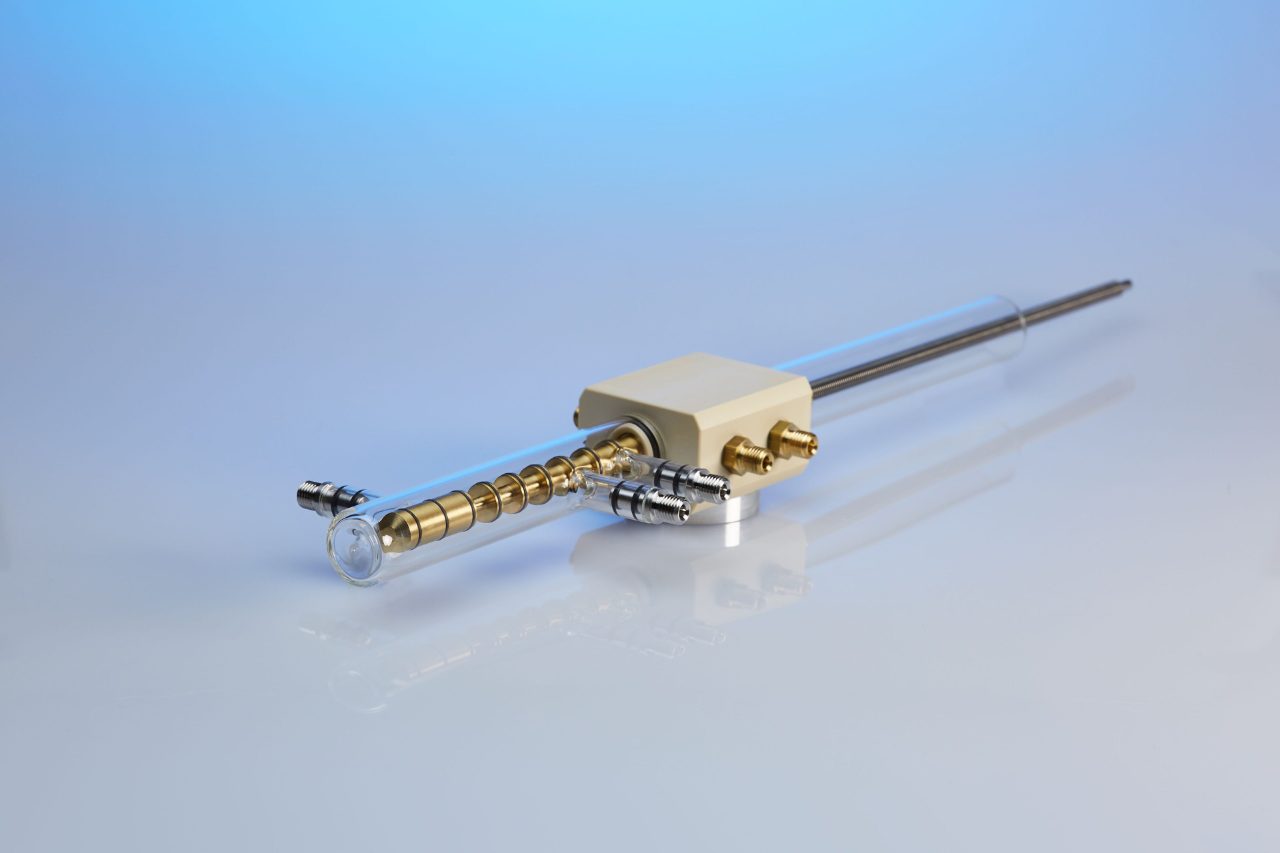

  • 10 가지 용량의 통합 가스 주입 장치를 통해 전체 측정 범위에 걸쳐 수소 또는 헬륨을 사용하여 자동으로 신뢰할 수있는 가스 교정
  • ISO 3690의 GC 방법을 커버하기 위해 외부 샘플링 캐니스터에 대한 선택적 인터페이스

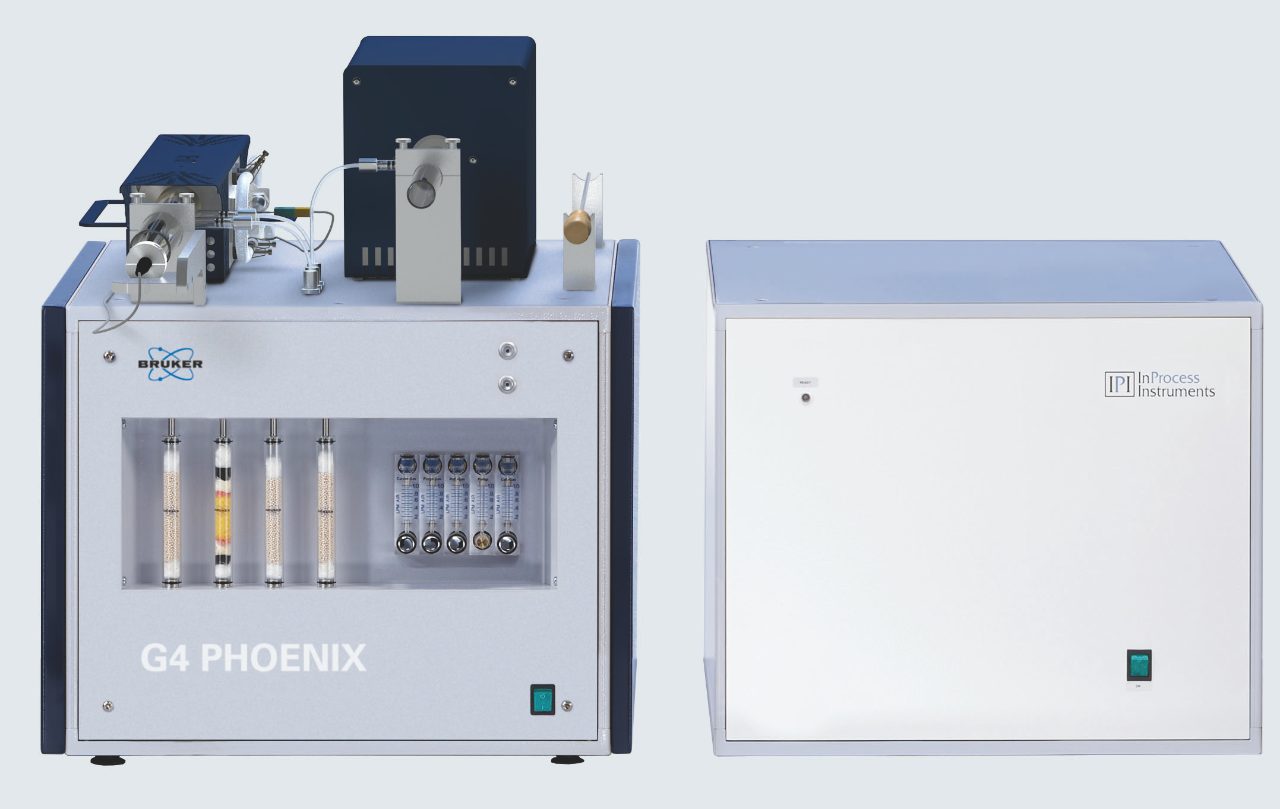

  • 사중 극자 질량 분석기가 있는 G4 PHOENIX MS는 검출 한계를 1 배 이상 향상시켜 초저 확산 성 수소 농도 또는 동위 원소를 평가하고, 강철의 다양한 수소 트랩에 대한 연구를 가능하게 합니다.

혜택

확산 가능한 수소 분석이 필요한 이유는 무엇입니까?

수소 유도 균열 및 취성은 위험한 현상입니다. 고강도 강철과 산소구리 등급은 수소 취성에 특히 취약하지만, 확산 가능한 수소의 흡수는 더 많은 금속에 영향을 미치지만 주변 습기와 같은 환경 및 공정 조건에 큰 영향을 미칩니다. 모든 기계적, 열 및 갈바닉 제조 단계에서 특히 용접 및 납땜 중에 수소를 도입할 위험이 있습니다.

G4 PHOENIX에 의해 적용된 빠른 방법은 30 분 이내에 결과를 제공할 수 있지만 기존의 방법은 며칠이 필요합니다. 따라서, 확산 가능한 수소에 대한 가능한 사전 용접 테스트를 허용하는 유일한 방법입니다. 이를 통해 사용자는 프로세스가 완료되기 전에 비용이 많이 드는 오류를 방지하기 위해 프로세스를 최적화할 수 있습니다.

응용

G4 PHOENIX 애플리케이션

산업, 금속, 용접

용접 및 관련 프로세스

브루커의 고유한 G4 PHOENIX는 ISO 3690 및 AWS A4.3에서 지원되며 용접 중에 도입된 확산 가능한 수소 수준을 신속하게 평가할 수 있습니다. 속도 때문에 테스트 샘플에 대한 사전 용접 실험을 가능하게 하여 용접 산업이 비용이 많이 드는 오류를 방지할 수 있도록 지원합니다.

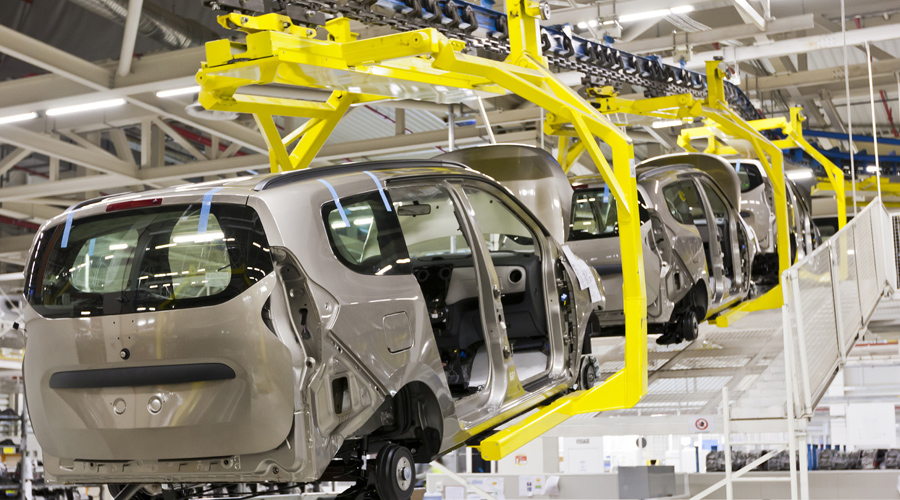

산업, 자동차 및 항공 우주

고강도 강철

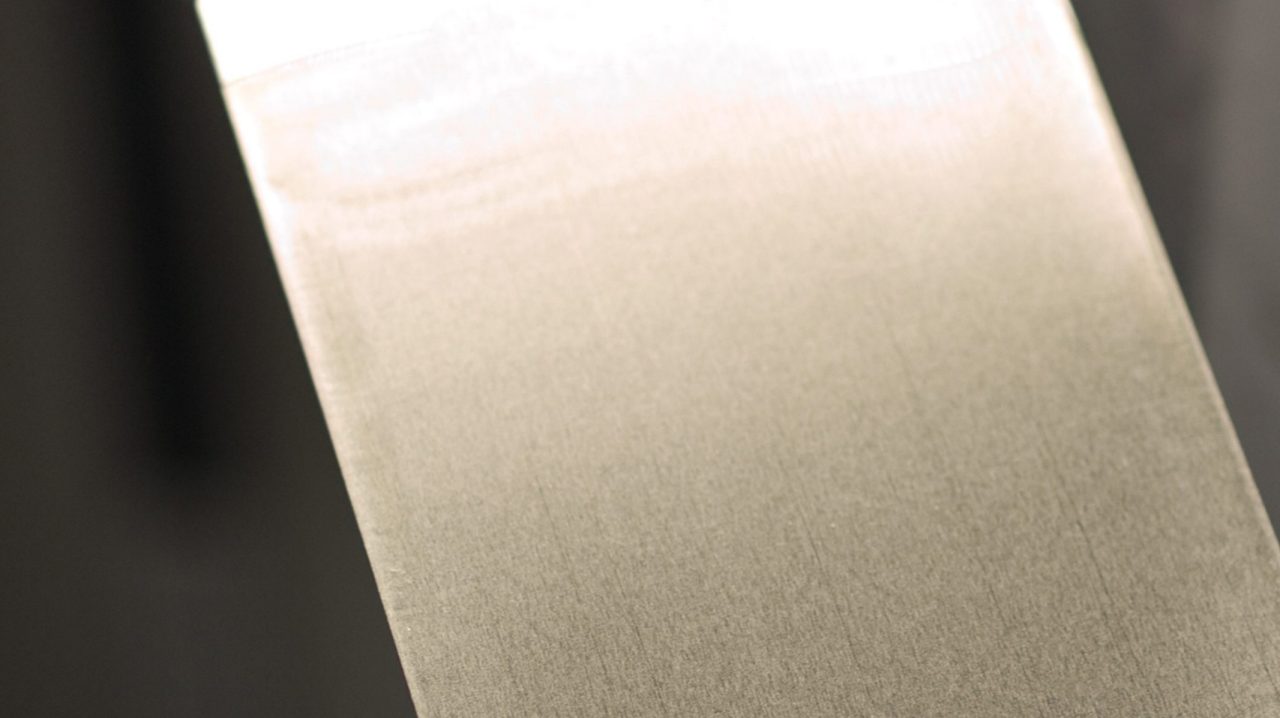

고강도 강철은 현대 어셈블리에 점점 더 사용되고 있으며, 매우 복잡한 스탬핑 벤트 디자인은 압연 시트와 스트립으로 만들어집니다. 원래 재료는 생산 공정 중에 여러 번 압연, 열 처리, 아연 도금, 구부러짐, 스탬프, 용접 또는 코팅. 미세 구조로 인해 고강도 강철은 수소 취성에 대한 높은 감수성을 보여줍니다. 이것은 균열 형성의 리스크를 억압하기 위하여 소개된 수소 수준에 관하여 중요한 정보를 만듭니다.
재료 연구, 합금 개발

열 탈착 질량 분광법

온도 경사로가 있는 열 탈착 질량 분광법(TDMS)은 금속 구조 내에서 수소의 트래핑 에너지와 같은 운동 정보를 제공합니다. 확산성, 약하거나 강하게 갇힌 수소, 화학적으로 결합된 수소와 같은 용어는 공급된 활성화 에너지와 직접적으로 관련될 수 있습니다. 브루커의 독특한 G4 PHOENIX MS는 몇 ng/g의 농도에서 중수소와 같은 수소 또는 동위 원소를 분석할 수 있습니다. 이를 통해 수소 저장에 적합한 새로운 합금 세대 또는 합금 개발에 필요한 정밀한 메커니즘 조사를 가능하게 합니다.

사양

G4 PHOENIX 사양

  사양 혜택
탐지기
G4 PHOENIX
기준 채널 및 조절 가능한 게인 증폭기를 갖춘 열 전도율 검출기
안정적이고 조정 가능한 범위, 드리프트 없음
G4 PHOENIX MS
질량 분광계, m/z 범위 1-100 아무, 단일 쿼드러폴, 최적화된 EI 소스 및 채널트론 검출기
고유한 질량 분석 성능
퍼니스

적외선 가열
900 ºC까지의 IR 퍼니스, 석영튜브 내경 30mm, 냉각수, 직접 샘플 온도 판독을 위한 옵티칸 열전대 키트
정밀한 온도 제어, 유연한 가열 프로그램, 대형 시료 수용
저항 가열 (옵션)
최대 1100 ºC의 추가 저항 가열 로, 석영 튜브 내경 18mm
다상 이중 강철의 잔류 수소
운반 가스
Nitrogen 99.995% 순도, 최소 2bar (~50 psi), 미량 분석을 위한 99.9990% 순도
재생 가능한 분자체를 사용한 사전 세척
교정 가스
순수 가스(H2 또는 He) 또는 인증된 혼합물(각 성분 99.999% 순도), 10개의 개별 부피를 갖춘 자동 가스 용량 교정 시스템
표준없이 쉽고 정확한 가스 교정, p, T, V추적 가능
냉각수
1 l/min @ 3bar (44 psi)
빠른 냉각, 표준 수돗물 호환, 워터 스톱 밸브가 있는 수냉식 설계, 냉각기도 가능
전원 공급 장치

G4 PHOENIX 230 VAC (± 10 %), 50-60 Hz, 2200 VA 산업 표준 전력 및 전류 구성
질량 분광계
230 VAC, 50-60 Hz, 250 VA

치수 및 무게

G4 PHOENIX 630 x 700 x 670mm(W X D x H), 무게 ~ 50kg
질량 분광계 630 x 640 x 480mm(W X D x H), 무게 ~ 60kg
