CS/ONH 분석기 (CS/ONH)

G8 GALILEO

O/N/H를 자동으로 정밀하게 측정하도록 설계된 고급 분석기

최고의 다재다능한 시스템

질량 분석 검출 기능

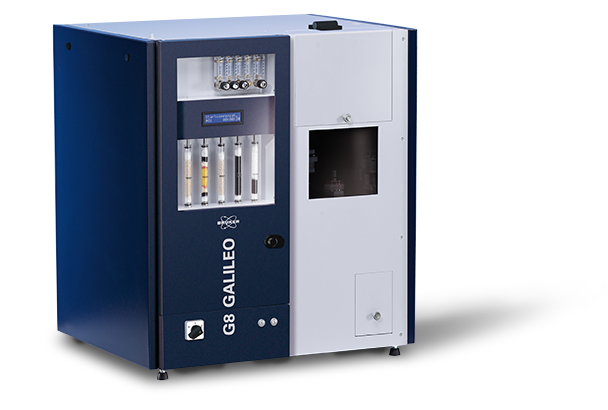

HerostageG8GALILEO

하이라이트

정확도를 위해 설계된 고사양 @ high-throughput

ppb (ng/g)
감지 한계
G8 GALILEO에 사용된 모든 최첨단 검출기에는 최고의 안정성을 위한 내부 기준 채널이 장착되어 있으며, ppm 미만 범위(1g 샘플 질량 기준)의 검출 한계를 허용합니다.
3+ analyzers
하나의 시스템으로
작업이 TCD에 의한 실제 H2 검출을 통한 O/N/H 분석이든, 고순도 Al에서 H의 안정적인 sub-ppm 측정이든, 용접부의 확산성 및 잔류 수소 또는 적층 제조를 위한 분말 공급원료의 아르곤 함유 분석이든, G8 GALILEO는 거의 모든 분석 과제를 수행할 수 있습니다.
0-100 amu
질량 분석기(MS)의 m/z 범위
산업용 등급의 ​​MS는 최적화된 이온 소스와 채널트론 검출기가 장착된 수소 및 아르곤 검출용으로 맞춤 제작되었습니다. 매우 효율적인 가스 주입구 시스템으로 몇 분자의 입자 밀도에 해당하는 낮은 ng/g 범위에서 검출 한계를 제공합니다.

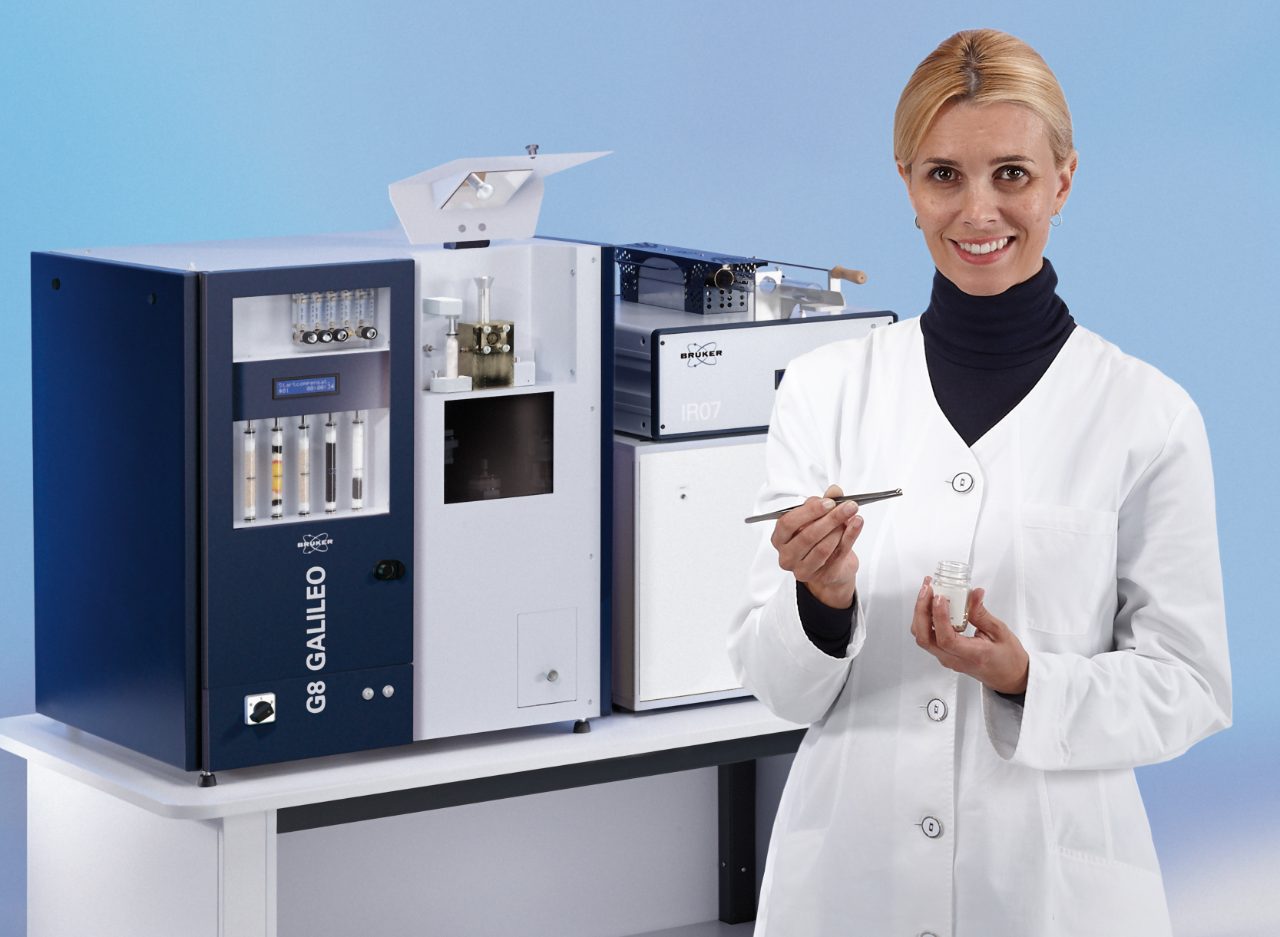

최적의 ONH 방법 - 불활성 가스 융합 - 이상적인 ONH 시스템과의 매칭 : G8 GALILEO 및 G8 GALILEO MS

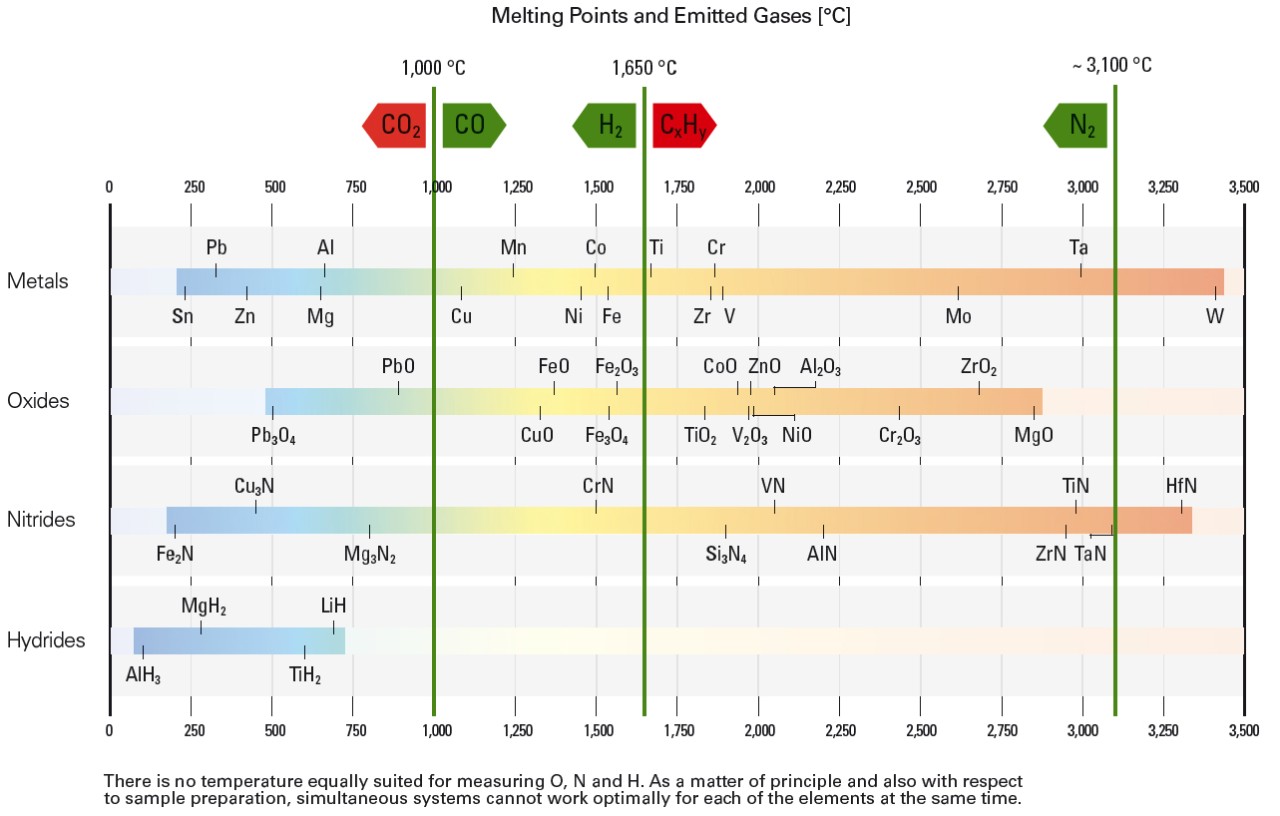

온도 문제: 일반 금속과 그 산화물, 질화물 및 수소화물의 녹는점

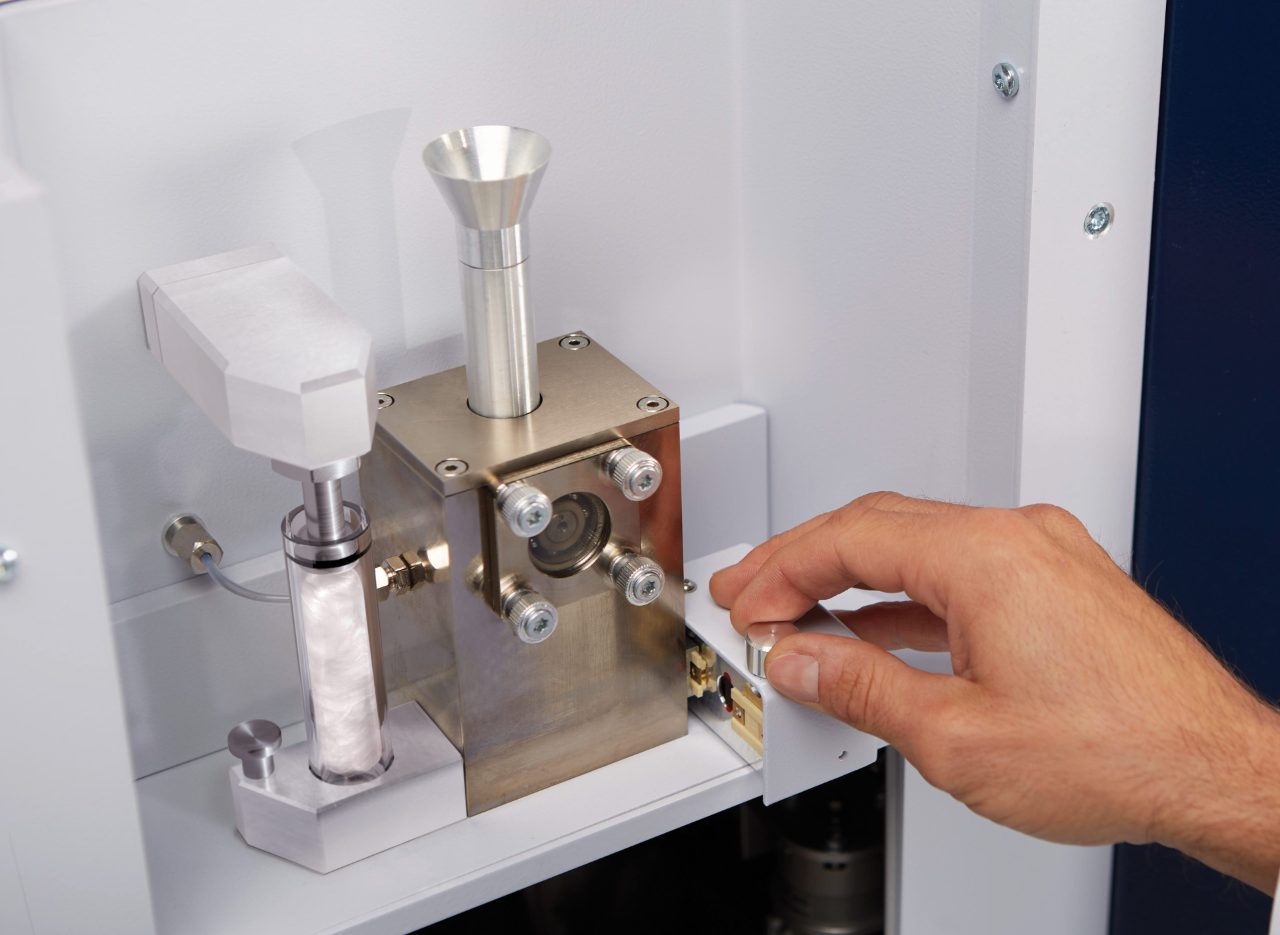

G8 GALILEO 분석기를 통해 Bruker는 분석적 타협이나 기술적 제한 없이 여러 전용 시스템의 이점을 결합한 완전히 통합된 ONH 솔루션을 제공하는 유일한 회사입니다. G8 GALILEO는 화학적 변형, 수학적 수정 또는 미공개 알고리즘 없이 모든 방출 가스와 실제 1:1 정보의 직접 측정을 위해 Smart Molecule Sequence™를 적용합니다. 시료의 지속적인 비접촉 온도 측정인 FusionControl은 올바른 분석 온도를 보장하여 간섭 제품의 형성을 방지하고 안정성과 가동 시간을 증가시킵니다.

자동 샘플 및 도가니 핸들링, 전극 세척 및 자동 가스 용량 보정을 위한 옵션을 사용할 수 있습니다.  G4 PHOENIX의 고유한 IR 가열로가 장착된 경우 신뢰할 수 있는 확산, 잔류 및 총 수소 측정을 수행하고 용접에 대한 ISO 360 및 AWS A4.3 표준을 준수합니다.

주요 이점:

  • FusionControl이 있는 고급 수냉식 전극로, 수냉식 샘플 포트, 고용량 먼지 트랩, 효율적인 인라인 입자 필터링
  • Smart Molecule Sequence™ : 기준 채널이 있는 최첨단 검출기에 의해 모든 방출 가스의 직접적이고 순수한 측정

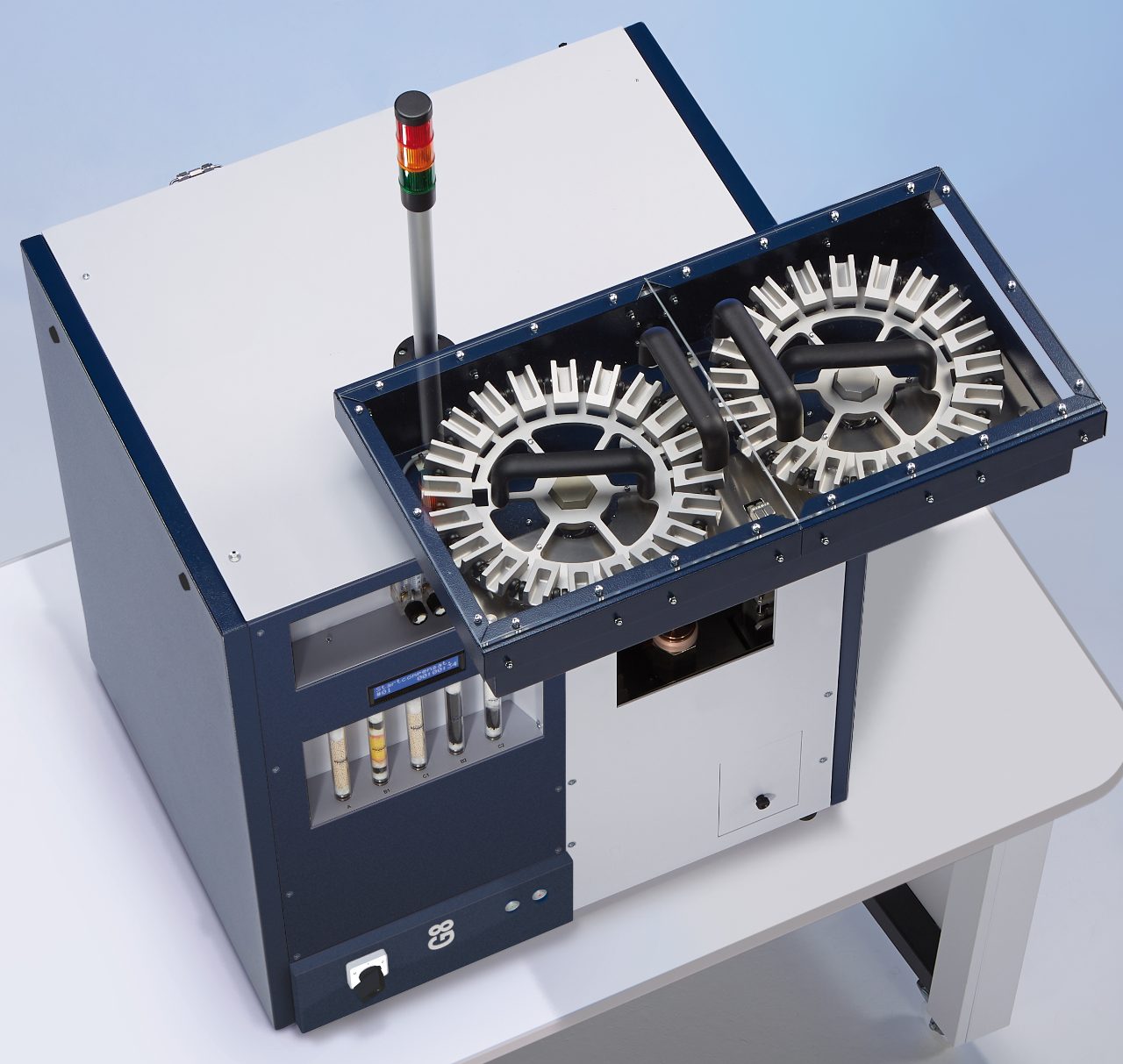

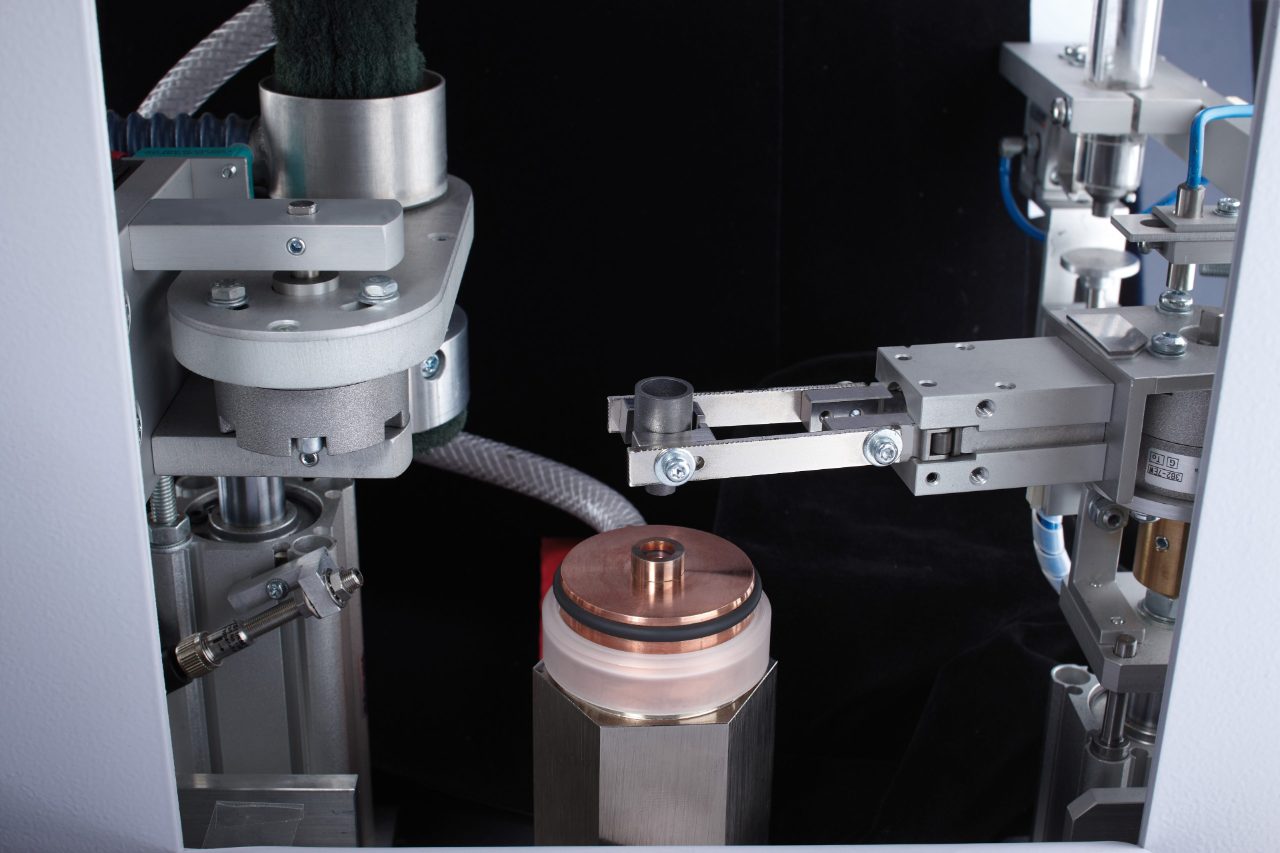

  • 자동로 세척, 도가니 및 샘플 처리 가능

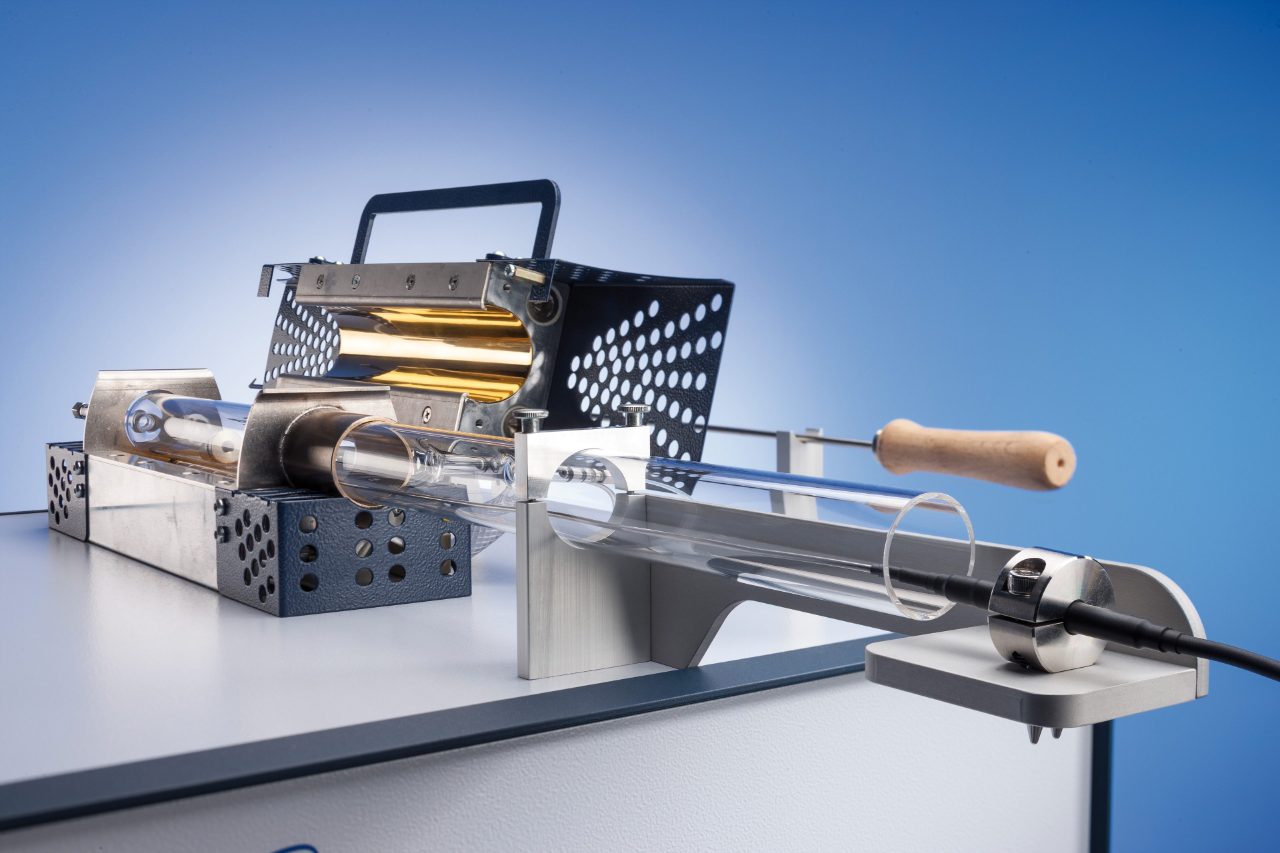

  • 확산성 수소 측정을 위한 고유한 외부 IR 가열로 사용 가능

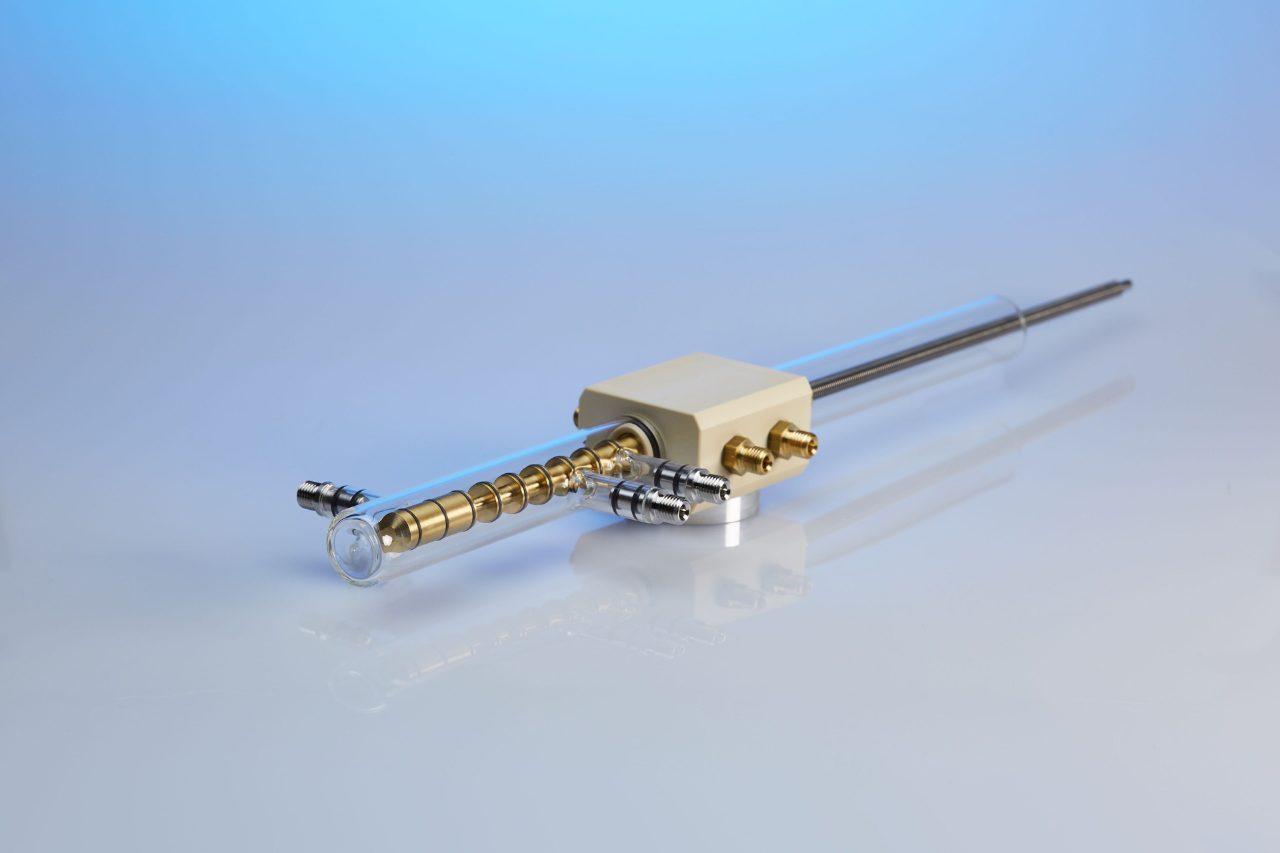

  • 10가지 다른 볼륨을 사용할 수 있는 신뢰할 수 있는 자동 가스 교정
  • MS coupling으로 열 탈착 질량 분광법(TDMS) 및 아르곤 함유 분석 사용 가능

특징

혜택

불활성 가스 융합 분석이 필요한 이유?

세 가지 비금속인 산소(O), 질소(N), 수소(H)는 모든 금속 재료의 품질, 수명 및 기계적 특성을 결정합니다. 금속 합금 성분과 달리 O, N 및 H의 양은 원자재 생산에서 완제품 완성에 이르기까지 전체 공정 체인에 따라 상당히 변하는 경우가 있습니다. 최종 제품에 남을 원자화에 의해 금속 분말 생산 ​​중에 미량 수준으로 도입되는 아르곤 함유물에도 유사하게 적용됩니다.
확산성 수소 및 그 손상 메커니즘에 대한 운동 정보 획득은 차세대 고강도 강철, 수소 저장에 적합한 재료이며, 또한 생체 의학 임플란트의 개발과 같은 실제의 추가적인 예입니다.

응용

G8 GALILEO 애플리케이션

철, 강철, 코발트, 니켈, 합금철

산소와 질소의 양을 결정하는 것은 철강 제조 공정에서 중요하며, 합금철을 추가하여 최종 합금을 조정하는 것은 물론, 니켈 및 코발트 기반 합금 생산에도 중요합니다. G8 GALILEO는 사용 편의성과 견고성을 결합하여 이러한 생산 공정의 품질 및 공정 관리를 위해 빠르고 정확한 산소 및 질소 결과를 제공합니다.

구리 생산

구리 등급을 매길 때 가장 중요한 주요 품질 요소는 잔류 불순물 수준과 산소 수준입니다. 높은 산소 수준은 수소 취성 및 입계 실패 경향을 증가시킵니다. Smart Molecule Sequence™는 G8 GALILEO가 높은 신뢰성과 낮은 소유 비용으로 산소를 분석할 수 있도록 하며, FusionControl을 사용하여 이중 요소 구성에서 정밀한 동시 산소 및 수소 분석이 가능하도록 합니다.

티타늄, 지르코늄 및 기타 내화 금속

알루미늄, 바나듐, 몰리브덴과 같은 원소와 결합된 티타늄은 내식성이 우수한 저밀도, 고강도 합금을 생산합니다. 우주, 항공, 군사, 핵, 생물 의학 및 기타 까다로운 응용 분야에 사용되는 이러한 고성능 합금은 산소 및 질소 함량의 영향을 받지만, 가장 중요한 사양은 수소 함량으로 인해 수소화물 침전 및 후속 균열이 발생한다는 것입니다. G8 GALILEO는 이러한 까다로운 산업의 요구 사항을 해결할 준비가 되어 있습니다.

분말 야금 및 적층 제조

적층 제조 및 기타 분말 야금 공정에 사용되는 금속 분말은 입자 특성이 엄격하게 정의된 고순도 재료입니다. 비표면적이 크므로 생산 사슬을 따라 산화/수분에 의해 "aging"되기 쉬우며 산소 및 수소 함량이 수율 및 제품 품질을 지배합니다. 바로 사용할 수 있는 G6 LEONARDO는 이러한 새로운 산업 응용 프로그램의 요구 사항을 해결합니다.

유리 & 세라믹

산업용 내화 재료에서 전자 제품 또는 금속 절단의 고성능 세라믹에 이르기까지 내화 산화물, 질화물 및 탄화물은 광범위하게 사용됩니다. 유리 및 세라믹의 고유한 특성은 공정 또는 최종 제품에 존재하는 산소, 질소 및 수소 수준에 의해 근본적으로 영향을 받습니다. SampleCarea™, FusionControl 및 그 견고성을 갖춘 G6 LEONARDO는 원자재, 중간체 및 최종 제품의 빠른 분석을 위한 탁월한 도구입니다.

용접 및 관련 공정

Bruker의 고유한 G8 GALILEO IR은 ISO 3690 및 AWS A4.3의 지원을 받으며 용접 중 도입되는 확산성 수소 수준을 신속하게 평가할 수 있습니다. 속도 덕분에 테스트 샘플에 대한 사전 용접 실험이 가능하여 용접 산업에서 비용이 많이 드는 실패를 피할 수 있습니다.

열 탈착 질량 분석기

온도 램프가 있는 열 탈착 질량 분광법(TDMS)은 금속 구조 내 수소의 포획 에너지와 같은 운동 정보를 제공합니다. 확산성, 약하거나 강하게 갇힌, 화학적으로 결합된 수소와 같은 용어는 공급된 활성화 에너지와 직접적으로 연관될 수 있습니다. Bruker의 고유한 G8 GALILEO MS는 몇 ng/g의 농도에서도 수소 또는 중수소와 같은 동위원소를 분석할 수 있습니다. 이를 통해 새로운 합금 세대 또는 수소 저장에 적합한 합금 개발에 필요한 정확한 메커니즘 조사가 가능합니다.

사양

G8 GALILEO Specifications

  Specification Benefit

Detectors

Oxygen
Nondispersive IR absorption of CO, no moving parts, dual-range detectors with reference beam and on-board linearization Reliable, maintenance-free performance without drift
Nitrogen and Hydrogen Thermal conductivity detector with reference channel and adjustable gain amplifier Reliable, adjustable ranges, drift free
Argon and Hydrogen Mass spectrometer 1-100 amu, single quadrupole, optimized EI source and channeltron detector Unique mass spectrometry performance, sensitivity: a few molecules
Carrier Gases He (O, N), Ar (O, N), N2 (H) each 99.995 % purity (99.9990 % for trace analysis) Flexible carrier gas choice without compromises
Calibration Gas Pure gases or certified mixtures (99.999 % for each compound), 10 individual volumes in the gas dose device to cover a huge range Easy, precise gas calibration without standards, directly tracable to fundamental
parameters (pressure, temperature, volume)
Sample Dimensions Electrode Furnace: 8 x 8 mm cross section (pieces, chips, pins, granules), sample ports available for special applications
Cooling Water Electrode Furnace: 4 l/min at 3 bar supply pressure IR Furnace: 1 l/min at 3 bar supply pressure, 15 – 20 °C inlet temperature, 100 – 240 V / 50 – 60 Hz Fits on every usual tap water line, tap water-saving design with solenoid valve, chiller also possible

Power Supply

G8 GALILEO
400 – 480 VAC (± 10 %), 50 – 60 Hz, 32 A, 7 kVA, 1 Phase plus N or 2 Phase, grounding wire
Mass Spectrometer (MS) 230 VAC, 50 – 60 Hz, 250 VA Flexible, worldwide power and current configurations
External Infrared Furnace 230 VAC, 50 – 60 Hz, 1,500 VA Flexible, worldwide power and current configurations
Dimensions and Weight
G8 GALILEO 80 x 60 x 83 cm (W x D x H), ~130 kg*)
Mass Spectrometer
63 x 64 x 48 cm (W x D x H), ~60 kg
External Infrared Furnace 48 x 66 x 30 cm (W x D x H), ~15 kg
  *) Depending on configuration
