矿物样品的高级物相鉴定功能

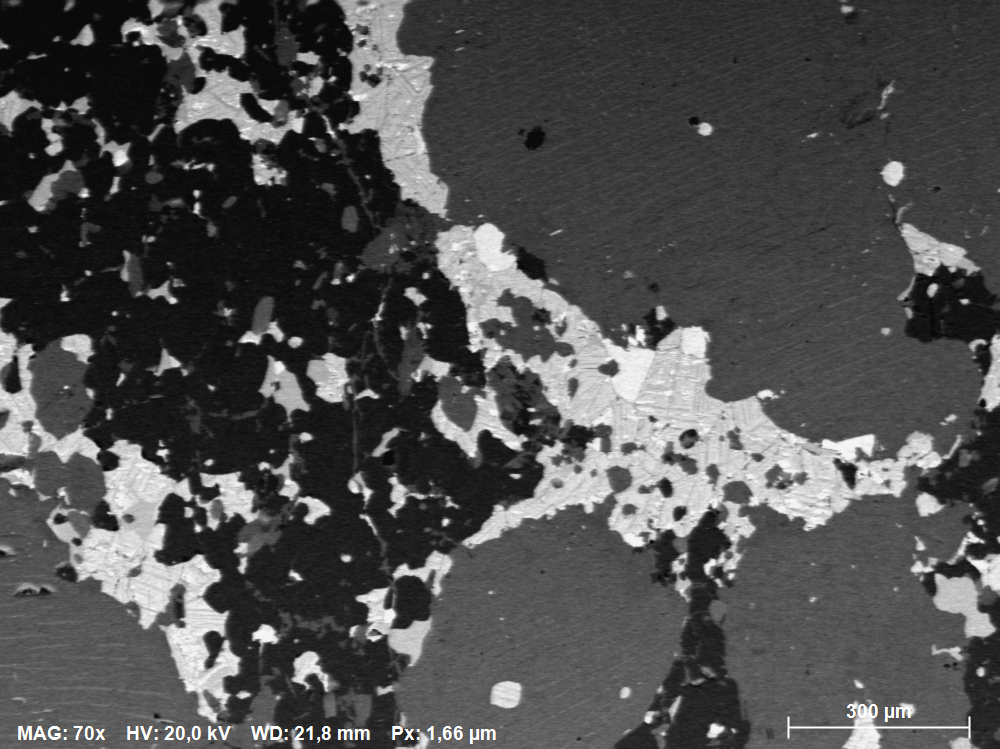

使用ARGUS探测器在样品测试区域采集的原子衬度图。从不同的灰度级别可以推断出至少存在5种不同的相。
EBSD是地质科学研究中一种非常强大的技术，可用于分析微观结构和物相鉴定。通过测量晶粒的晶格取向并获得物相分布信息，EBSD有助于确定矿物织构的晶体择优取向（CPO），并理解变形和相变机制。
矿物学样品分析的一大挑战在于存在多种物相，且晶粒尺寸差异显著。尤其在涉及副矿物相时，这些物相在测量参数设置时极易被遗漏。然而，EBSD可以区分具有相似化学成分但晶体学结构不同的物相，而EDS则可以区分具有相似晶体学结构但化学成分不同的物相。这里我们表征了一个包含复杂物相的矿物样品，通过使用EDS和EBSD同步测量功能可克服这些局限性。
在本例中，对一块海洋辉长岩（ODP 304/305 U1309D）样品进行了EBSD和EDS的同步测量。共识别并成功标定了10种具有5种不同对称性的物相。需要注意的是，物相的识别和区分是以半自动方式进行的，既可以通过SEM在测量时完成，也可以在已保存的原始数据上离线完成。这使用户无需重新测量即可对数据修正或补充分析。EBSD物相和取向分布图（图3和图4）展示了软件同时标定多种低对称性和高对称性晶体物相的能力。

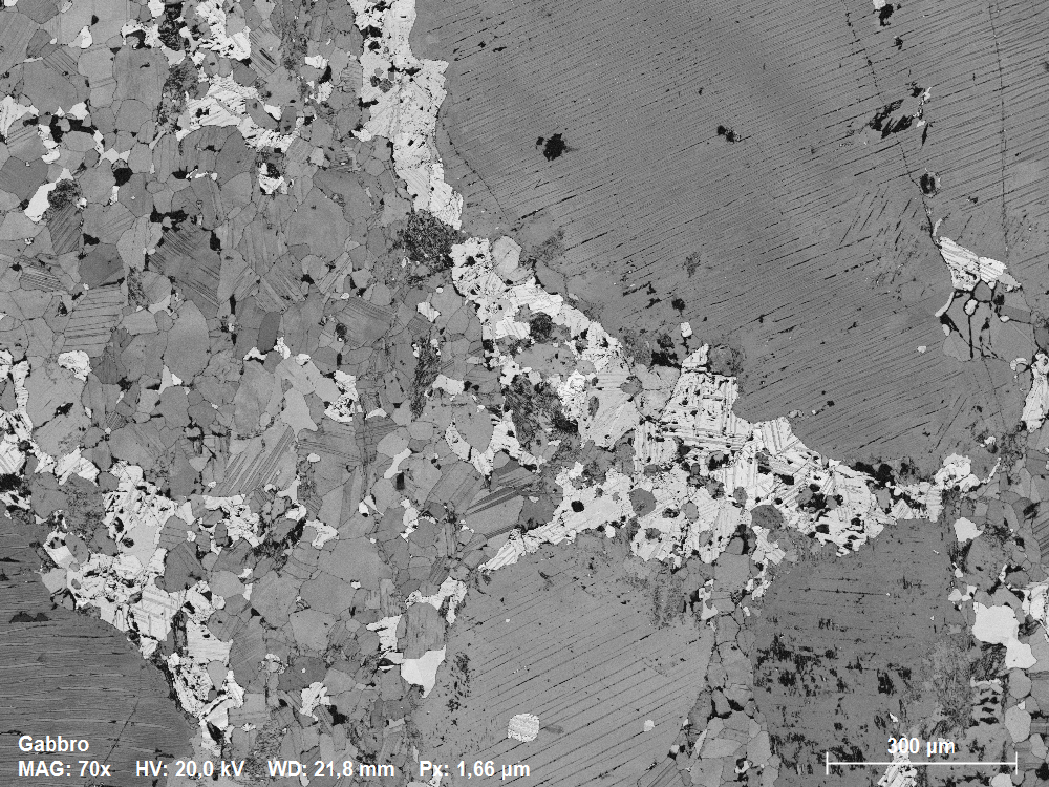

使用ARGUS探测器采集的取向衬度图。该图像揭示了微观结构，尽管受到离子减薄过程中的一些帘幕效应（curtaining）影响，但样品总体制备得很好：可以从取向衬度图中清晰地看到金键中的内部应变。

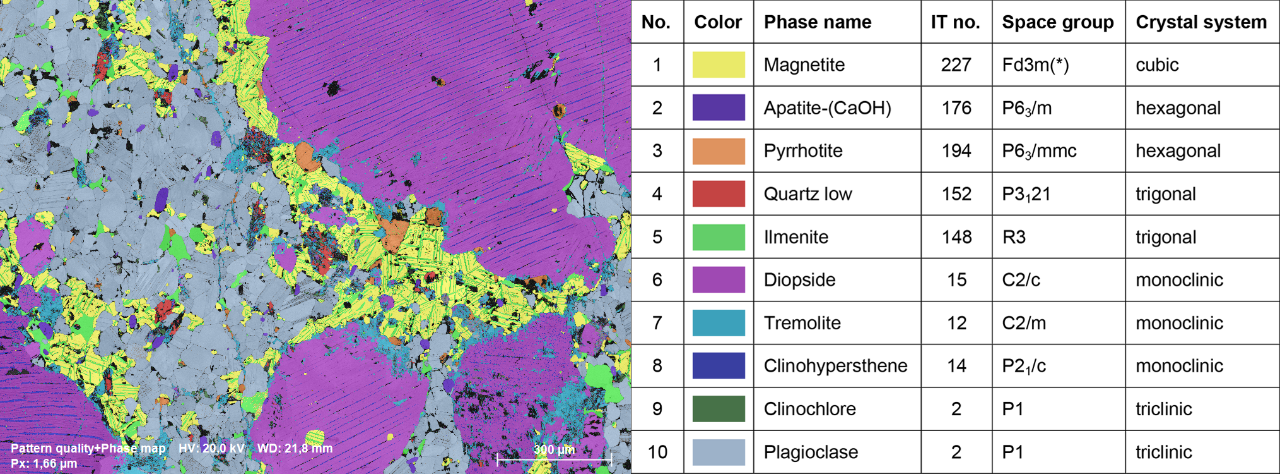

未经处理的EBSD相分布图揭示了10种相的存在，这些相的标定率高达95%。图中黑色区域为侵蚀产物、孔隙和裂隙。该图展示了软件同时识别低对称性和高对称性晶体相的能力。值得注意的是，图中清晰分辨出了大型透辉石颗粒中的细小单斜辉石出溶相：尽管这些相具有相似的晶体学特征，但QUANTAX EBSD标定算法的稳健性确保了这些相之间没有误识别。

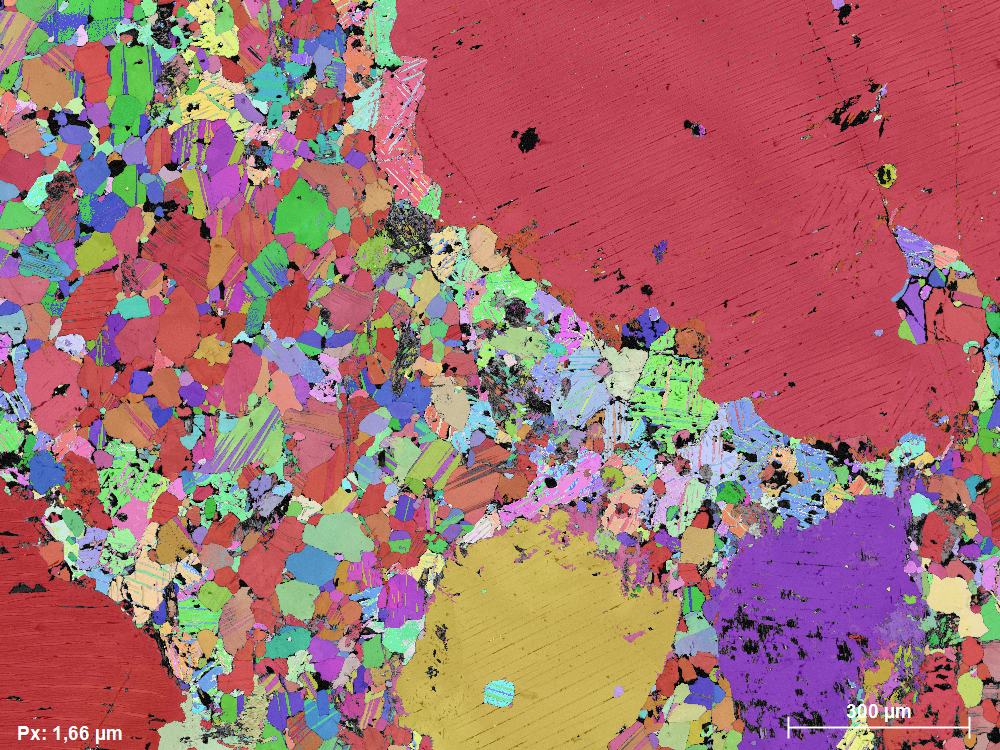

花样质量图叠加取向分布图（IPFz），展示了以对矿物样品中10种物相的高效标定。
Sample courtesy: Dr. A. Halfpenny*, Dr. M. Verrall, CSIRO, Perth, Australia. *now at Standford University
