超高速低电压EBSD成为新常态
电子背散射衍射（EBSD）已成为一种广泛应用于SEM中的技术，用于定量分析块体样品的微观结构和晶体织构。采集速度和灵敏度是决定EBSD系统性能的两个重要参数。这两个参数不仅对于提高工作效率至关重要，同时对于提升数据质量与完整性也具有关键作用，例如，可以提高标定率，同时减少束流不稳定性的影响。
基于直接电子探测（DED）技术的EBSD探测器在信号效率方面显著优于使用磷屏和光电转换技术的探测器，然而迄今为止，其在采集速度方面的表现仍不尽如人意。
Bruker的 eWARP 探测器是一款开创性的 EBSD 探测器，将直接电子探测（DED）技术与 CMOS 技术相结合，突破了探测器灵敏度与 EBSD 分析速度的极限。eWARP 能够在较低的加速电压和束流条件下，以高达每秒 14,400 帧的速度采集 EBSD数据。
在本应用案例中，使用 10 kV 加速电压和 12 nA 束流电流，仅用 18 秒便完成了双相不锈钢样品的EBSD 数据采集。在此期间，每秒标定的花样数量超过 14,400 个。即使未对结果进行任何降噪处理，解析率率仍高达 98.5% 。分析区域共检测到 1,525 个晶粒，平均等效直径为 33 μm，晶粒识别依据 ASTM E2627 标准进行。该双相不锈钢样品由等比例的铁素体和奥氏体组成，其中铁素体晶粒显示出明显的塑性变形特征，而大多数奥氏体晶粒则已完全再结晶。

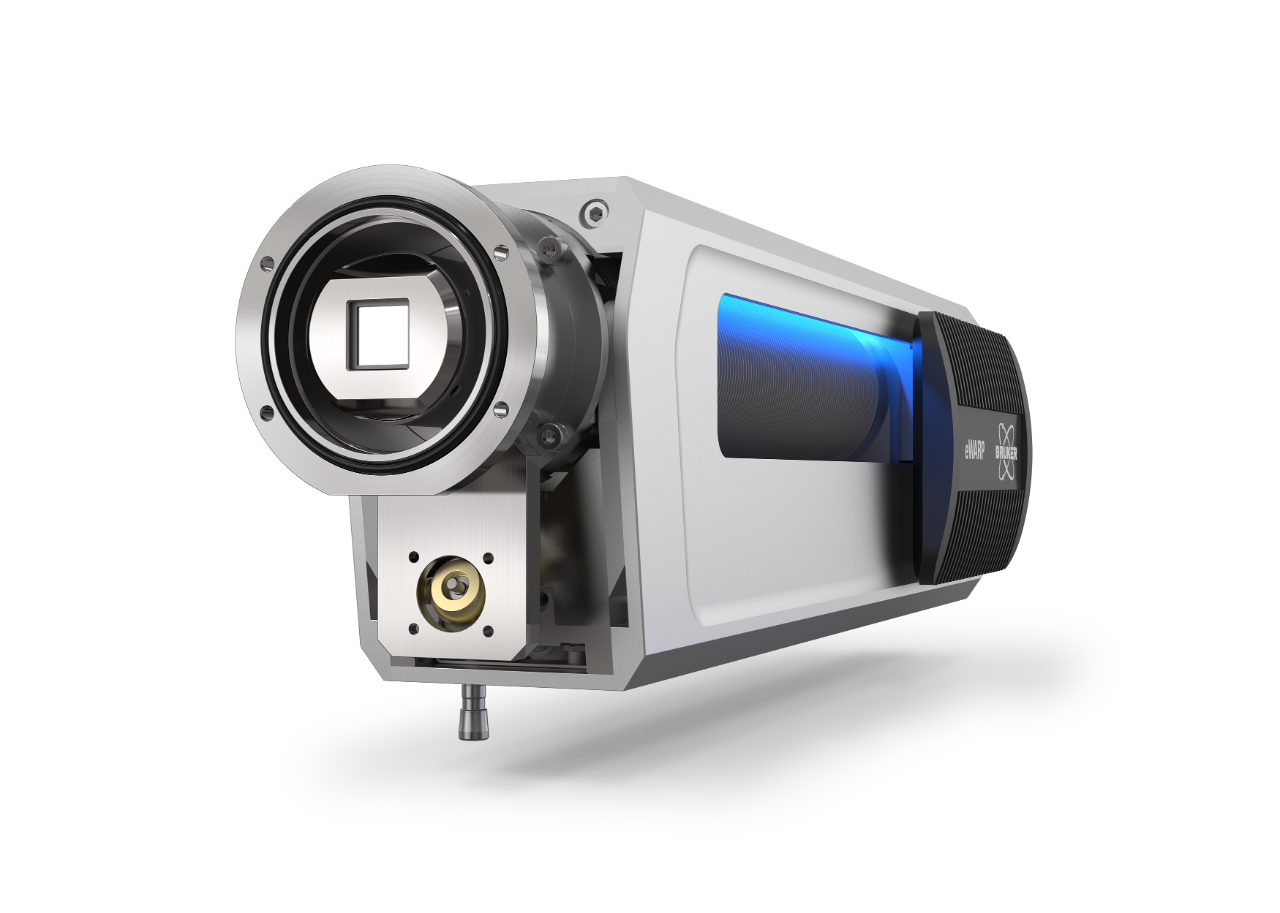

先进的 eWARP 探测器采用直接电子探测技术，提供迄今为止更快的 EBSD 采集速度

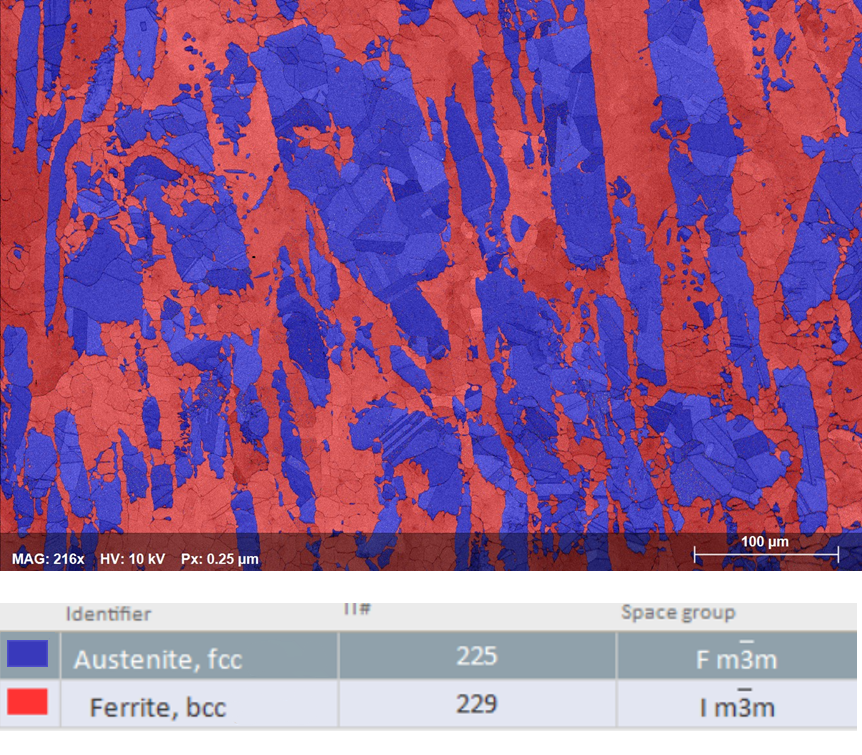

图 1：双相钢样品的物相图

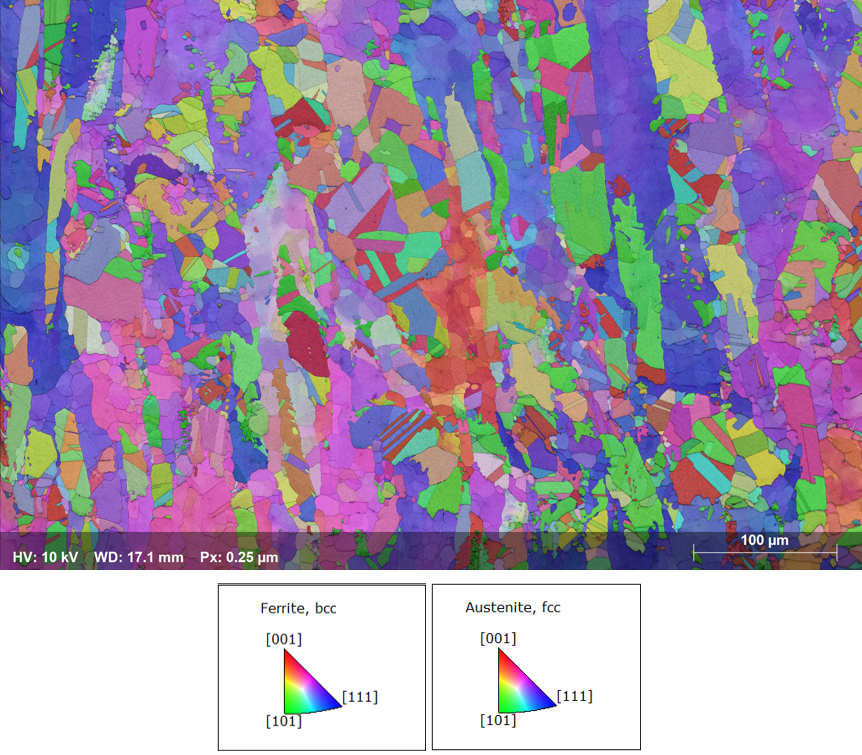

图 2：双相钢样品的反极图 (IPF) 图及图例
图3：晶粒分布直方图

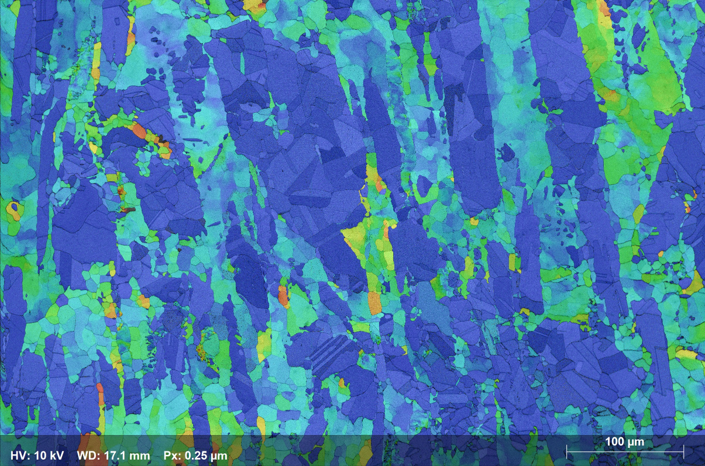

图4：晶粒平均取向差（GAM）图

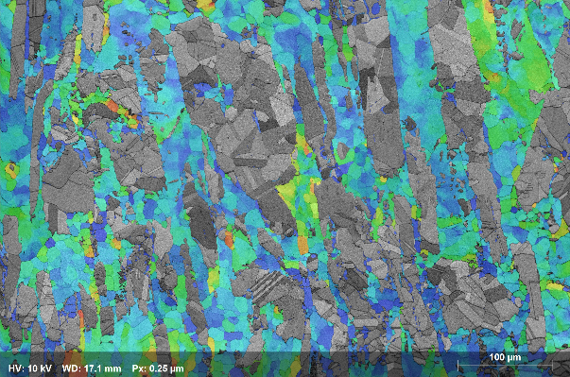

图 5：铁素体相的 GAM 图子集

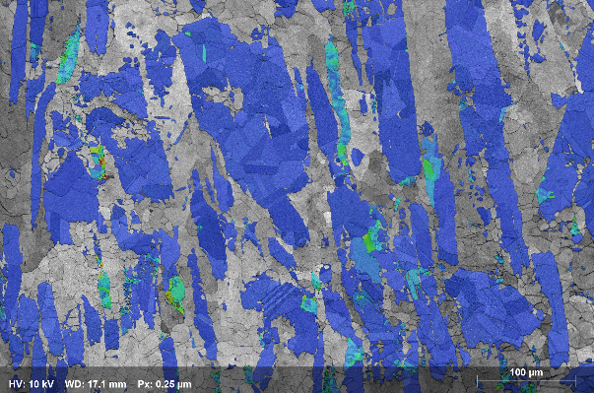

图 6：奥氏体相的 GAM 图子集

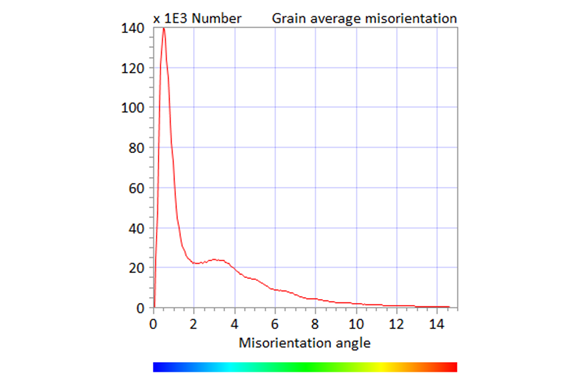

图 7：取向差直方图
