矿物学样品的大面积面分析
使用 SEM 的大面积面分析（超地图）可能会因标准 SEM 样品台的缓慢移动而受阻。而且，由于电子束的不稳定和分析过程中样本相互作用，在低放大倍率下存在潜在的 X 射线信号强度缺陷。这种现象在 WDS 分析中更为常见，有时候也可以在 BSE 图像或 EDS 元素强度图中观察到。
快速样品台专为 SEM 设计，可实现超过毫米到厘米等级的大样品大面积面分析。这将消除与低放大率面分析相关的潜在问题，而且，由于样品台的移动速度增加，之前测试时间成本较高的矿物学样品也可以进行测试了。快速样品台还可以与微区 XRF配合使用。
单独快速样品台的最大分析面积为 50 mm x 50 mm，它还可以与 SEM 原始样品台搭配使用，实现满足 SEM 腔室更大面积的分析。传统上，使用 SEM 的传统大面积分析方法（将许多图片镶嵌在一起以创建大面积拼图）其中每个单独的区域都通过栅格让电子束进行面分析。而与样品交互的 X 射线光源则处于固定位置，因此不能使用标准 SEM 电子束所用的栅格进行处理。
因此，所有面分析都需要通过样品台控制（就是样品台运动）。将 SEM 样品台从一点移动到另一点时，快速样品台使大面积的面分析速度几乎快一个数量级。图 1（混凝土）、图 2（Cu 矿）和图 3（土壤基岩）为示例。

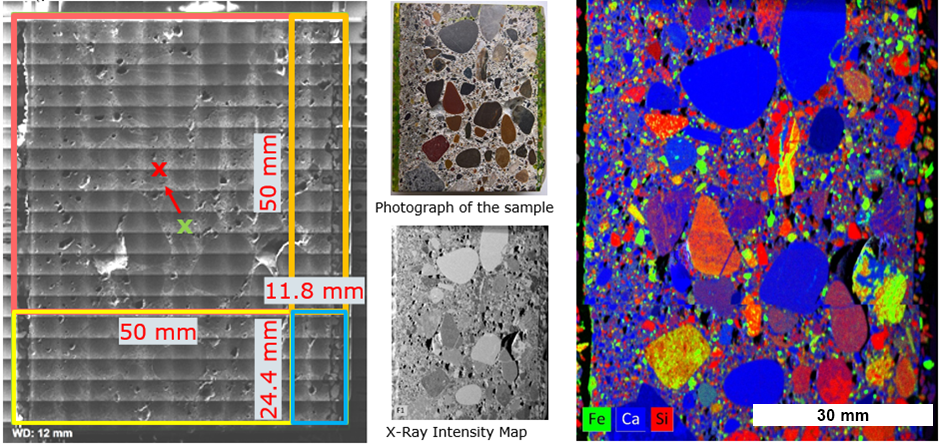

图1：使用快速样品台与SEM样品台相结合分析混凝土样品的示例。 混凝土块为 61.8 x 74.4 mm2。样品在四个快速样品台结果图中进行分析，随后进行拼接。 左图：使用 SEM 样品台（14 x 22 个单独的图像）的混凝土样品的 BSE 图像。 中间顶部：光学图像；中底：X射线图像。 右图：微区XRF分析的混合元素图像，结合快速样品台，其中Fe（绿色）、Ca（蓝色）和Si（红色）。

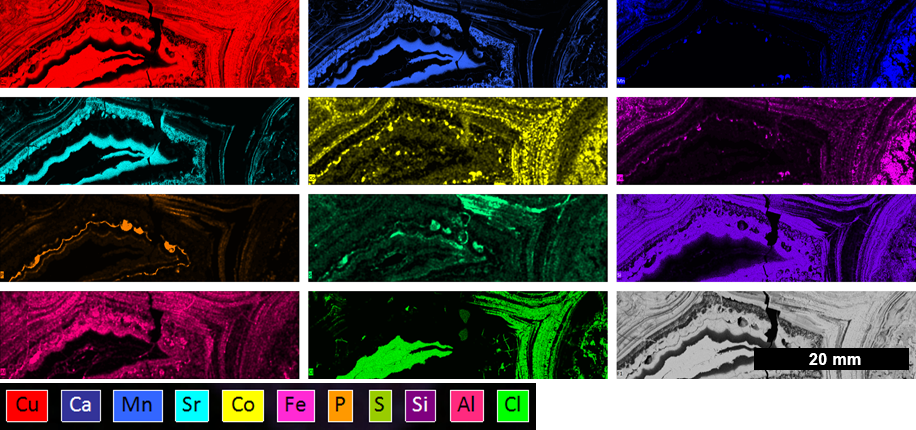

图2：智利北部异国库矿"El Tesoro"的样本。 Cu 以许多不同的形式出现，包括 Cu-Silicate（例如chrysocolla）、Cu-Phosphates（例如brochantite）、Cu-Sulphate（例如chalcanthite）、Cu-Carbonates（例如malachite）、Cu-sulphides（例如chalcopyrite）和 Cu-Halides（例如 atacamite）。 重要的沉积岩和重要的Cu来源。 不寻常的地质构造和不确定的起源。分析面积：40 x 20 mm2。

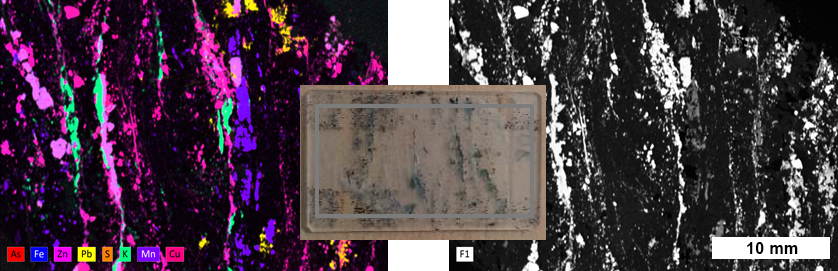

图3：土壤基岩样品。此示例显示了基岩中的一系列重金属，这些重金属的存在通常代表土壤中含有污染物和毒素。 分析面积：40 x 30 mm2。
