对于质谱来说,质量分辨率、质量精度,尤其是灵敏度方面的性能与离子化方式紧密相关。没有任何离子源能满足所有应用的需求。无论是极性和非极性的化合物的分析,还是小分子和大分子化合物的分析都需要不同的离子化技术。



目前,布鲁克所开发的多种离子源,尤其是针对于 LC/MS 系统,可以满足不同应用的多样化需求。布鲁克为用户提供多种选择的离子源,每一个都有不同的特点,这些离子源各具特色,其中某些源为布鲁克公司所特有。

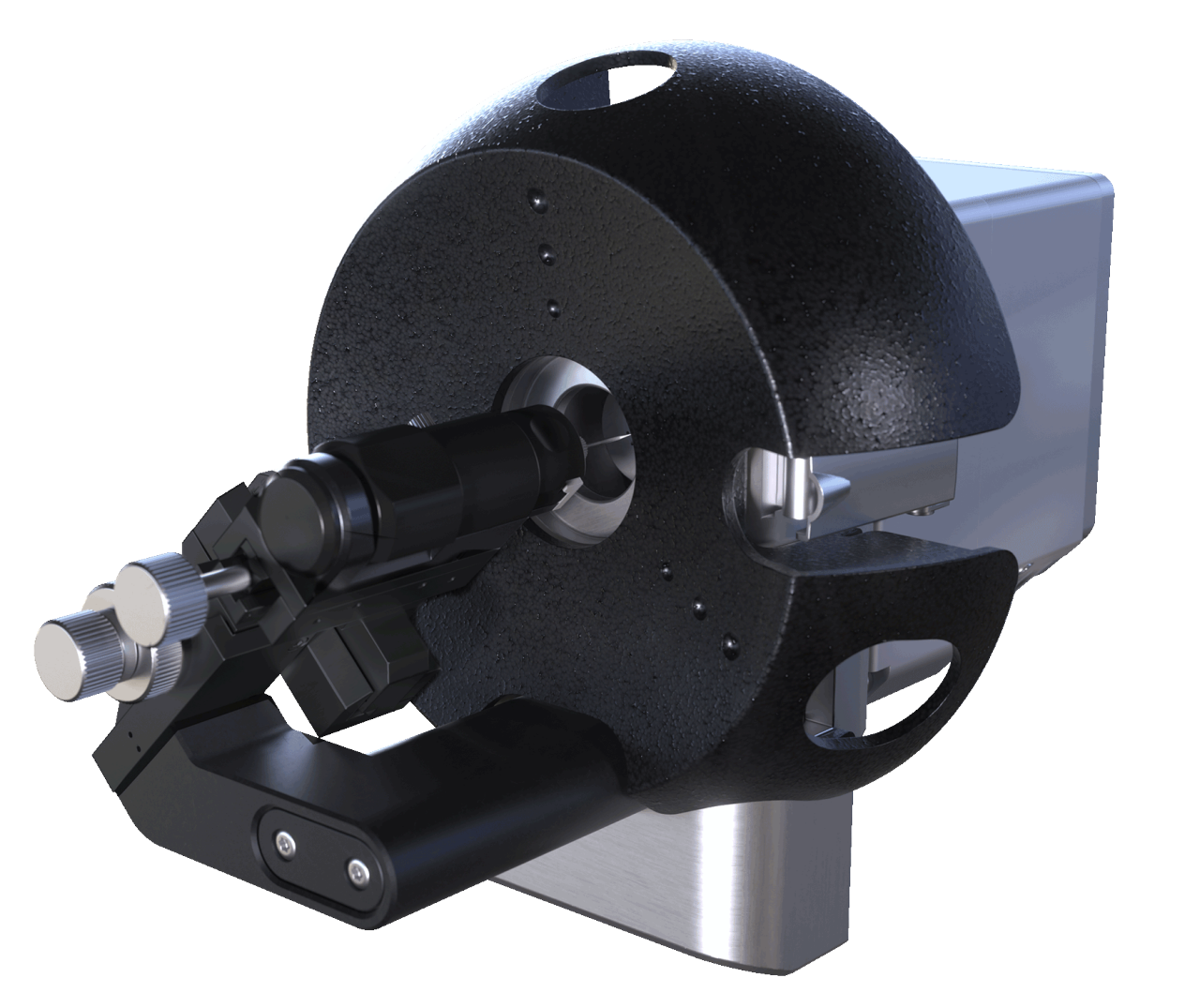

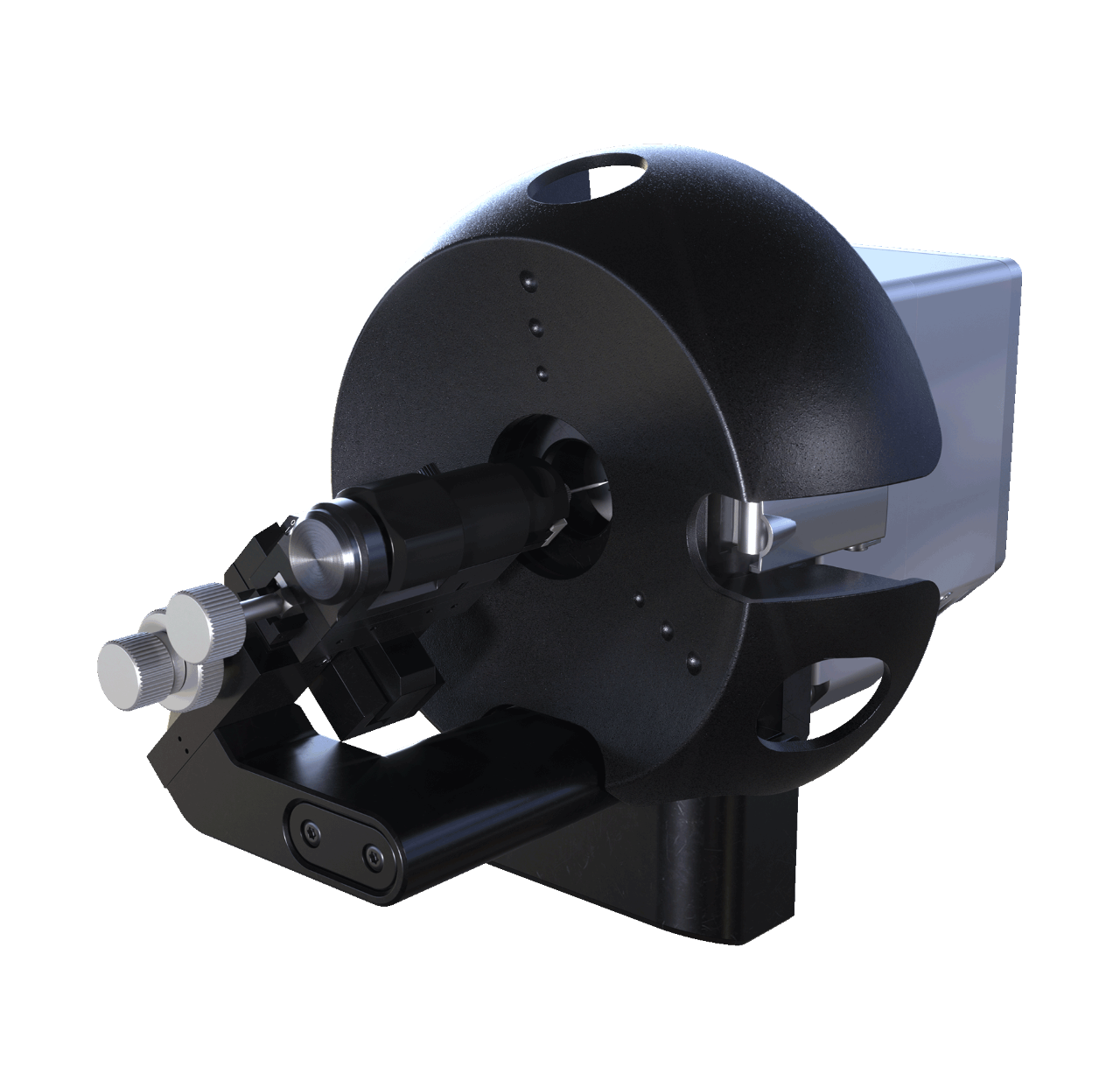

CaptiveSpray 离子源

CaptiveSpray 离子源

纳升流速下 MS 性能和可靠性的保证

布鲁克 CaptiveSpray 纳升流速下 MS 性能和可靠性的保证: 纳升流速的稳定性是蛋白组学 LC/MS 分析中的挑战之一。布鲁克 CaptiveSpray 离子源是一种创新性的离子源,拥有专利设计,其操作与常规流速电离源一样简单方便。

CaptiveSpray 在纳升流速下具有超高灵敏度,不易堵塞,即使在进行复杂蛋白组学样品的测试时,仍可提供可重现、无间断稳定的流速。

即插即用
CaptiveSpray 源可以直接安装到所有布鲁克 API 质谱仪上。离子传输接口直接连接到毛细管的前端,不需要复杂的位置调节。


布鲁克的革命性的 CaptiveSpray 源可以与 nanoBooster 相连接
CaptiveSpray nanoBooster 将使您质谱的性能提高到新的水平,并提供更高的灵活性。

  • 提高纳升流速下质谱的灵敏度
  • 提高蛋白鉴定率
  • 促进多糖的分析
  • 提高电荷数目

技术详情

易用性

CaptiveSpray 通过在喷针尖端施加涡流气体,既起到脱溶剂的作用,也使电喷雾中的离子聚焦至质谱的毛细管入口处。离子在真空梯度差的作用下,由喷针尖端进入质谱,离子的传输效率得到保证。离子源与毛细管入口部分的位置无需任何调整,使 CaptiveSpray 离子源真正做到即插即用。

Dopant-enriched 的离子化方式

nanoBooster 可以让有机蒸汽在雾化装置内富集。通过在电离过程中引入不同的有机蒸汽,多肽和蛋白的电荷数目可以降低或者提高。电荷数目的提高可以降低质荷比( m/z ),有利于大分子的分析。此外,更高的电荷可以提高电子转移解离( ETD )裂解的效率

应用

糖分析
nanoBooster 中使用乙腈作为 dopant 时有利于糖肽的分析。电荷数的增加能够产生更高质量的 ETD 谱图,通过识别糖基化的位点提高糖肽的鉴定质量。

在气相中实现电荷的增加
气流大小可由软件调节,因此用户可以控制 dopant 富集和电离的效果。Captive nanoBooster 可以促进多肽电荷数目的增加,因此不需要向液相流动相中添加缓冲盐,不会影响色谱的性能。

ID 鉴定率
CaptiveSpray nanoBooster 显著提高了多肽的离子化效率,有比传统的纳喷源更高的灵敏度。大大提高了复杂基质中蛋白质的鉴定量。

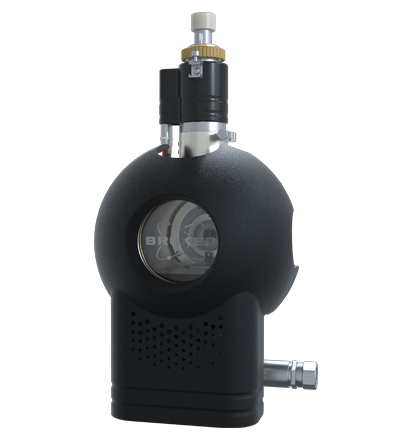

VIP-HESI

VIP-HESI

在大多数质谱分析任务中,系统的灵敏度是极其重要的。加热电喷雾有助于提高电离效率。与标准的电喷雾相比,VIP-HESI 应用在代谢组学和药物分析、环境、食品和法医毒物分析等领域,大大提高了很多化合物的灵敏度。VIP-HESI 在布鲁克 TQ 系列质谱上已有近 10 年的成功应用,强大性能毋庸置疑。

最新版本的 VIP-HESI 电离源可以与所有的 timsTOF 和 TOF 系列仪器相兼容,且安装过程简单快速。对于许多化合物,配备 VIP-HESI 离子源的高分辨质谱达到了业界领先的 QQQs 的灵敏度,同时可以提供准确的质量数和真实的同位素峰型。VIP-HESI 具有简单的操作参数和高效的主动排空功能,传统的离子源可以很容易升级成 VIP-HESI 源。

VIP-HESI 可以实现双源的切换,只需要更换 VIP 电喷雾电离源和大气压电化学电离源( APCI )的喷针。

技术详情

在很多应用中,该离子源通过增强离子化效率来提高仪器的灵敏度,降低检测限。在 VIP-HESI 内部,电喷雾保持在可控的蒸发温度,增强分析物的脱溶剂效果,在UHPLC 高流速的情况下,保持尖锐的色谱峰形。

在真空隔热喷雾针( VIP )内,洗脱液与加热层之间被真空层隔离,以防止目标化合物的热裂解。强大的主动排空功能利用了 Venturi 效应,防止了离子源腔体内气体的再循环,将熟知的物理知识运用到现代仪器中来。

应用

VIP-HESI 应用于法医学
乙基葡萄糖醛酸( EtG 和 EtS )是酒精滥用的标志物。VIP-HESI 源对血液中 EtG 的测定具有很高的灵敏度。详情请参阅应用报告 LCMS-122。


VIP-HESI 应用于食品安全
食品中禁用化合物的低浓度水平的鉴定和定量,需要非常灵敏的分析方法。

当用 VIP-HESI 源代替常规的 ESI 源时,布鲁克 TargetScreener 解决方案中代表性化合物的灵敏度提高了 10 倍。

VIP-HESI 的定量限( LOQ )比最低限量要求( MRPL )低 100 倍以上。

VIP HESI应用于糖肽的分析
糖基化作为蛋白药物常见的关键质量属性 ( CQA ),需要在产品开发过程中进行准确表征。

通常,糖基化分析需要先通过酶解进行脱糖基化,然后对游离多糖标记后采用荧光检测器和质谱进行检测。更先进的分析思路是能够直接从胰蛋白酶解的肽谱图中鉴定出多糖成分,现在这一工作流程可以通过由 LC 与配备全新 VIP-HESI 离子源的timsTOF Pro,采用 PASEF® 扫描模式得以实现。采用从肽谱图中寻找多糖的方法,并使用先前已确定的、与糖连接的多肽作为质量标签进行数据分析。

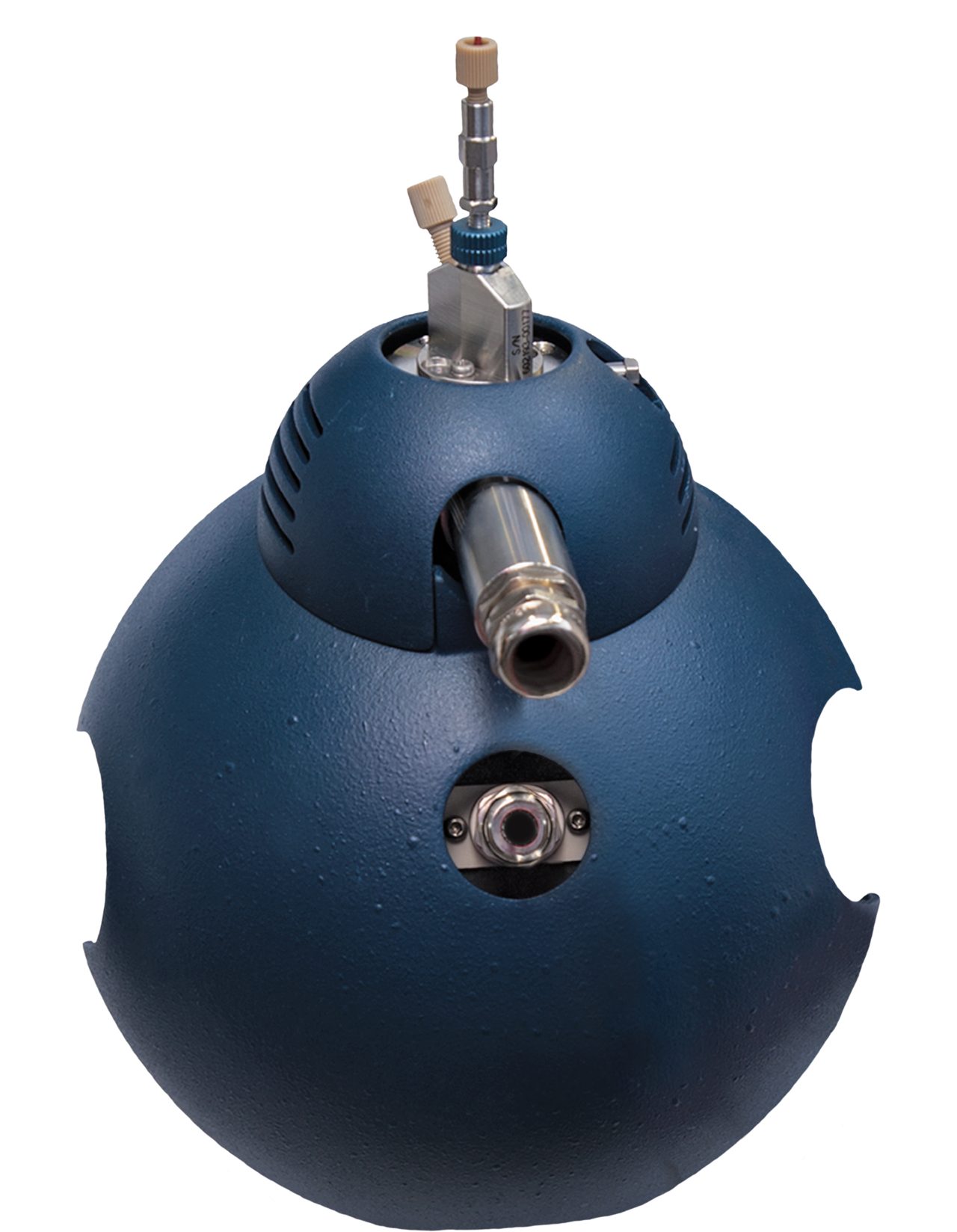

APCI II

APCI II

大气压力化学电离源( APCI ) 用于 ESI 电离源很难电离的弱极性化合物的分析。与 ESI 相比,它主要产生单电荷离子,尤其是对于大分子来说。

APCI 源不能用于热不稳定化合物的分析,因为溶剂的蒸发是通过加热雾化喷针中的样品来完成的。APCI 常用于代谢组学的分析以及药物或农药的筛查。

新的布鲁克 APCI II 源可以与布鲁克独一无二的直接进样杆 DIP 相兼容。直接进样杆是一种创新的固体进样技术,可以实现固态样品的快速分析。样品的制备很简单,只需要将一次性玻璃毛细管浸入固体样品中即可。

技术详情

合成化合物的鉴定
此例利用 amaZon SL 离子阱的 autoMSn 功能对合成的化合物进行鉴定。当固体样品挥发时,执行数据依赖性的MS2 和 MS3 的采集。值得注意的是,在 MS2 发生简单的中性丢失以后,MS3 提供了非常丰富的结构信息。样品由德国不来梅的 SiChem 有限公司提供。

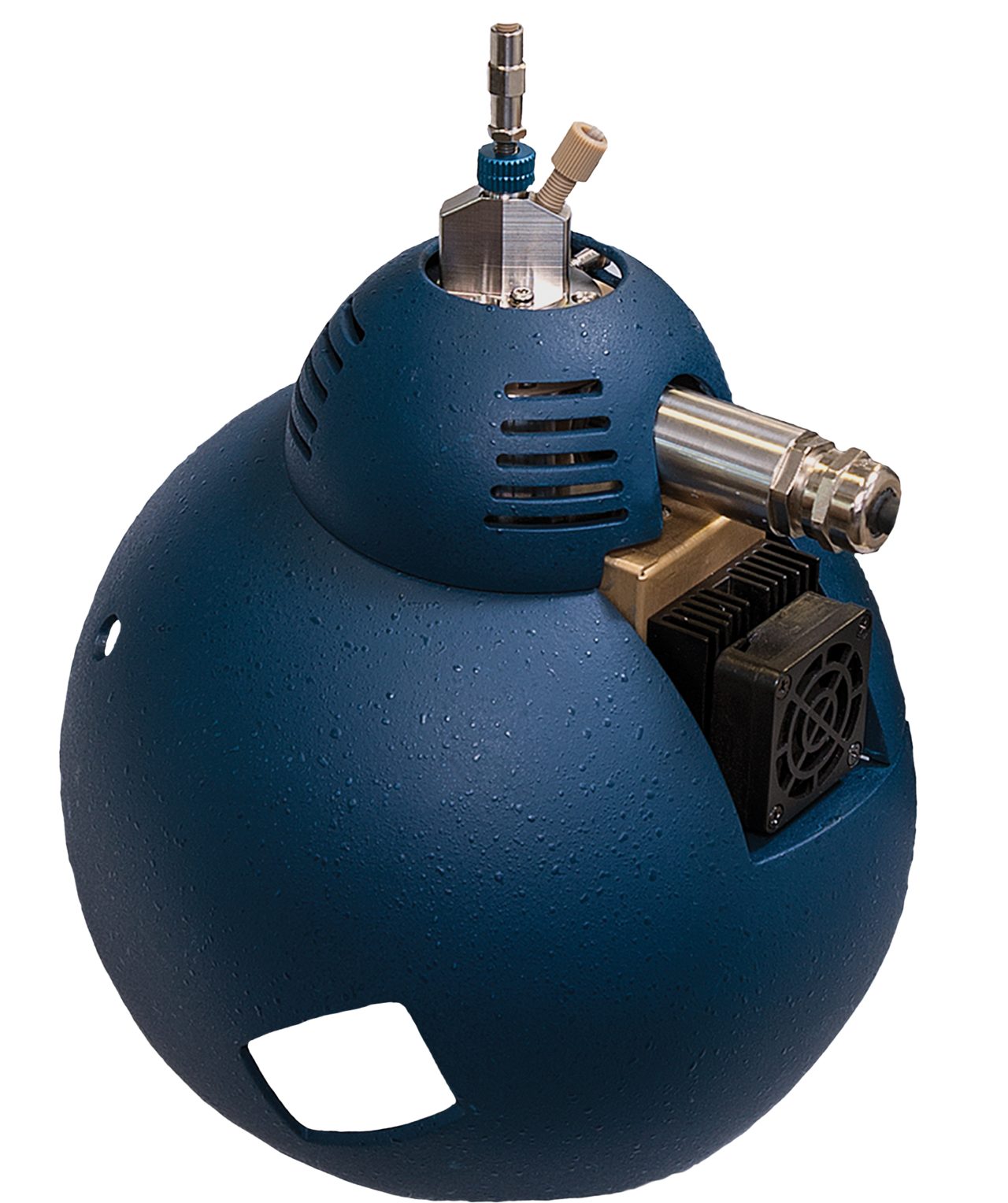

APPI II

APPI II


大气压力光电离源( APPI )用于那些在 ESI 和 APCI 源上无法分析的弱极性和非极性的化合物。

APPI 源具有很宽的动态范围和很低的化学噪音,允许的流速范围在 2μl/min - 1500μL/min之间,因此可以与超高效液相和常规分析液相相兼容。

布鲁克 · 道尔顿的 APPI II  是唯一一个可以兼容直接进样杆实现固体样品的直接分析的 APPI 电离源。直接进样杆是一种创新的样品引入技术,可以实现固体的直接分析。

样品的制备非常简单,只需要直接将毛细管蘸取少量固体样品中即可。

应用

配备 DIP 的 APPI 源应用于原油分析
示例显示了 QC 样品快速手动分析的结果,以及与 amaZon SL 石油馏分分析结果的比较。

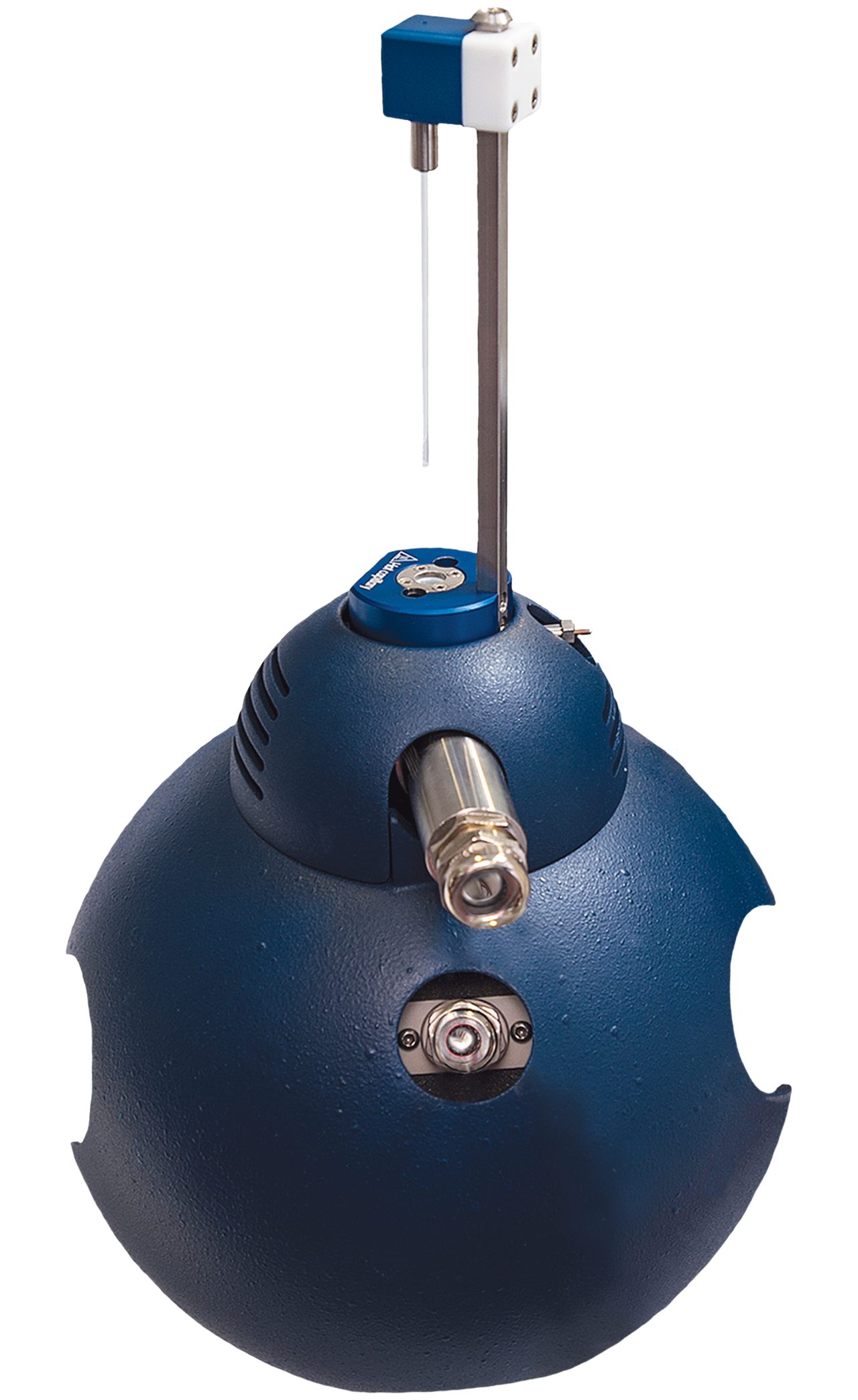

直接进样杆

直接进样杆

直接进样杆( DIP )可以作为附加组件用于布鲁克 APCI II 和 APPI II 源,直接对液体样本或固体样本进行分析,不需要任何样本的制备。

  • 亚 ng 级别的极限灵敏度
  • 无需样品准备
  • 液体和固体样品的直接分析
  • 分析时间短
  • 一次性玻璃毛细管,无残留

应用

应用领域是

  • 常规化学 → 合成控制
  • 固体( 制药、石油、炸药 )的手动质量控制
  • 海关 → 滥用药物、爆炸物
  • 国土安全部
  • 环境
  • 热降解过程( 塑料生产 )
  • 经典常规分析( 例如,分子式的确认 )

DIP 与 APCI 联用用于合成化合物的鉴定
此示例显示了使用 amaZon SL 离子阱质谱系统的自动 MSn 功能对合成化合物进行鉴定的结果。随着固态样品的气化,质谱进行 MS2 和 MS3 的采集。值得注意的是,MS2 只发生了简单的中性丢失,此时,MS3 提供了更丰富的结构信息。样品由德国不来梅的 SiChem 有限公司提供。

DIP 与 APPI 联用用于生产质量控制
示例显示了 QC 样品快速手动分析的结果,以及使用 amaZon SL 离子阱质谱对石油不同馏分分析结果的比较。三个待分析样本:瓦斯油、减压瓦斯油和减压渣油,在没有任何样品制备的情况下,三者通过质谱图可以准确地被区分开,并且由于一次性玻璃毛细管的使用,样本间没有任何残留。

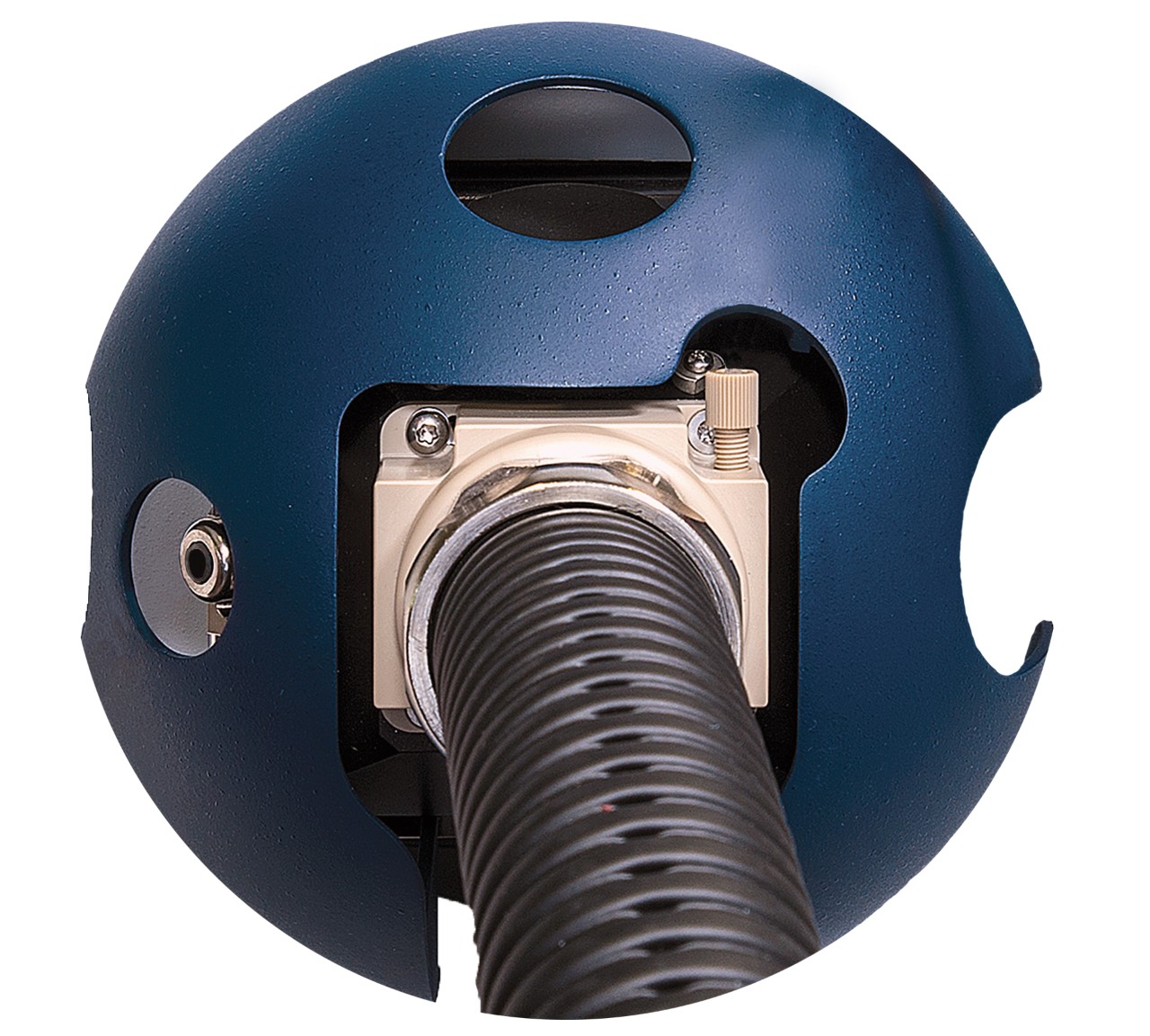

GC-APCI II

GC-APCI II

GC-APCI II 源与 GC 联用,用于超高分辨质谱 TOF-MS 分析

如今,化学分析经常面临着非常复杂的混合化合物的分析,这些化合物无法在现存数据库中找到。利用布鲁克超高分辨 TOF 系统,搭载 LC 或 GC,可以轻松完成此类化合物的鉴定。

通过第二代 GC-APCI 源,GC 可以与高分辨质谱系统相连接,提供最大的灵活性和最高的仪器性能,可以对未知的化合物进行鉴定。基于 Apollo 离子源设计,GC-APCI II 可以搭载布鲁克任何质谱系统。

GC-APCI II 旨在连接到最先进的 GC 系统,包括布鲁克的 436-GC 和 456-GC,但也可用于第三方 GC 系统。其灵活性、可加热的传输线、自动 MS 校准和出色的灵敏度使 GC-APCI II 成为代谢学和小分子研究中未知物鉴定的最佳解决方案。

技术详情

过去,GC-TOF-MS 价格昂贵,专机专用,使用频率低,只用于少量样本的分析。GC-APCI II 的灵活性可以大大增加仪器的使用效率。
GC-APCI II 源可与任何布鲁克的 TOF、QTOF、离子阱或者 MRMS 相连接,色质联用就不再仅仅局限于液相色谱了。

MS和GC的相对位置可以更加灵活,GC的分离能力得到充分保证在保持真空的情况下切换电离源
该系统能够轻松地从 GC 切换到 LC,反之亦然,无需工具,几分钟内即可切换。无需卸掉真空。

更好的灵活性
柔性加热传输线的设计意味着 GC 和 MS 无需精确对齐。 GC 和 MS 连接更简单,MS 和 GC 的相对位置可以更加灵活,GC 的分离能力得到充分保证。

自动 MS 校准
GC-APCI II 接口的独特设计可以实现由软件自动控制的校准功能。

进一步提升的 LLOQ
优化的离子源腔体设计提升了 GC-MS 的性能,降低背景噪音,提高仪器灵敏度。

应用

代谢组学中的未知物鉴定
GC-MS 是代谢分析中为数不多的标准技术之一。近年来,气相色谱学和大气压力化学电离源( APCI )与高分辨率质谱技术相结合,已成为植物中天然产物和复杂体液样品分析的重要工具。标准的 GC-EI-MS 基于现有的质谱谱库,但 GC-APCI 可以实现未知化合物的鉴定。GC-APCI II 性能更优、背景更低、灵敏度更高;在代谢样本分析中提高了新的分析思路。

多环芳烃( PAH )
多环芳烃( PAH )在环境中无处不在,其中许多被认为是致癌物质。因此,环境和食品中低浓度的 PAH 分析成为了一项重要任务。
大气压力化学电电离源( APCI )与高 分辨率质谱技术相结合,可获得更高的灵敏度。APCI 可与 GC 和 LC 各自组合使用,涵盖整个 PAHs 的分析范围。



二噁英和二苯并呋喃
自 20 世纪 70 年代起,因为对水质的污染,二噁英就被禁止使用。它的毒性和持久性至今仍然使它们成为环境和健康问题的隐患。它巨大的毒性要求色谱分析方法具有最高的灵敏度,可以检测飞克水平的二噁英。它们不同的氯代模式产生了几百种同系物的混合物,难以在色谱上分离。GC-APCI 可以使用氢气作为载气,氢气在所有载气中有最高的色谱分离度。

在环境和食品领域,不仅可以实现二噁英和二苯并呋喃的分析,也可以实现其他其他持久性有机污染物的分析,如多氯联苯或溴化化合物。

ionBooster

ionBooster

在大多数 MS 分析任务中,系统的灵敏度极为重要。与标准电喷雾电离相比,ionBooster 应用在环境分析、食品分析和药物监测领域,使许多化合物的灵敏度提升了 5-100 倍。ionBooster 通过提高离子化效率,提高了灵敏度,降低了检测限,在诸多领域均有应用。

ionBooster 可用于布鲁克 amaZon speed、maXis 或者 solariX MS 系统,且安装简单快速。ionBooster 的应用不仅使灵敏度达到高端 QQQ 的水平,同时,高性能质谱还可所获得如 MSn 数据或真实同位素分布( TIPTM )等重要信息。ionBooster 简单的操作参数和氮气消耗与常规的离子源类似。

技术详情

通过提高离子化效率,ionBooster 提高了灵敏度,降低了检测限,在诸多领域均有应用。在 ionBooster 内部,电喷雾保持在一个可控的蒸发温度,来保证离子的脱溶

剂效果。在很高的 UHPLC 流速下,保持尖锐的色谱峰型。ionBooster 的效果取决于化合物的类型和其 特定的化学特性和热稳定性。

应用

ionBooster 在法医毒物分析中的应用
Ethyl-Glucuronids( EtG 和 EtS )是酒精滥用的标志物。与标准 ESI 源相比,ionBooster 源使 EtG 的灵敏度提升了 10 倍。有关详细信息,请参阅应用说明 ET-28。


ionBooster 在食品安全分析中的应用
对于食品中禁用的化合物来说,需要一个及其灵敏的方法来实现低水平化合物的鉴定和定量。广谱抗生素氯霉素( CAP )就是这样一种化合物。CAP 的测定通常使用液质三重四极杆质谱,采用 MRM 模式进行分析。使用 ionBooster,CAP 在 maXis 超高分辨 QTOF 系统上进行全扫描,实现更低含量时的定性和定量。ionBooster 可以使定量限( LOQ ),比最低限量要求( MRPL )低 100 倍以上。









上图: ionBooster 的氯霉素信号与传统的电喷雾电离相比较, 0.25 ug/kg( 牛肉组织 )

下图:六次重复进样, 0.0025 ug/kg 的氯霉素。平均信噪比 10:1,半峰宽 3.4 s( FWHM ),峰面积 RSD 9%。 图片来自于应用报告 ET-27 。

服务和支持

服务和支持

布鲁克·道尔顿服务由工厂培训和认证的工程师执行。满足 DIN EN ISO 9001:2000 要求。

服务包括:

  • 专业客服服务,使您能尽快与我们的支持团队取得联系,获取服务订单和其他信息
  • 根据布鲁克要求进行计划维护
  • 专业的维修队伍,随时提供电话支持,解决软硬件问题
  • 提供基于互联网的远程服务,可进行远程硬件诊断和应用支持
  • 客户现场维修保养服务
  • 隔天或数天内可以实现全球的备件供应
  • 提供安装确认、操作确认/性能验证的合规服务
  • 场地规划和搬迁
  • 实验室效率提升计划( 提供消耗品,方法开发和完整解决方案 )





*仅供研究使用,不能用于临床诊断程序。
