質量分解能、質量精度、そして感度の点において、質量分析システムの性能は、イオンの生成方法に大きく依存します。すべてのアプリケーションに対応する単一のイオン源は存在せず、極性や非極性、高分子や低分子に応じた特定のイオン化技術が必要です。

LC/MSシステム用に開発された数多くのイオン源は、あらゆる潜在的なアプリケーションの多様な要件を満たしています。ブルカー・ダルトニクスは、最も多様なイオン源を提供しており、それぞれが特別な機能やユニークな特徴を持っています。

CaptiveSpray イオン源

CaptiveSpray イオン源

ナノフローMSの性能と信頼性の秘訣

ブルカー CaptiveSprayの原理: 安定した堅牢なナノフローLC/MSは、プロテオミクス分析において未だに課題となっています。ブルカーCaptiveSprayは、ノーマルフローエレクトロスプレーと同様に簡単な操作性を提供する特許設計の革命的なイオン源です。

CaptiveSprayは、ナノスプレーの感度を実現し、目詰まりしにくく、最も複雑なプロテオミクスサンプルでも再現性のある途切れないフローを提供します。

Plug-and-Play
CaptiveSprayソースは、現在のブルカー API質量分析計に直接取り付けることができます。イオントランスファーインターフェースは、キャピラリーの前面に直接接続するため、複雑なXYZ調整ステージは必要ありません。

ブルカーの革新的なCaptiveSprayには、スマートドーパント添加オプションであるnanoBoosterが用意されています。

CaptiveSpray nanoBoosterは、あなたのMSを次のパフォーマンスレベルに引き上げ、さらに高い柔軟性を提供します。

  • ナノフローの感度を高める
  • ID取得率の向上
  • 糖鎖解析を可能にする
  • 電荷の増大

詳細情報

使いやすさ
CaptiveSprayでは、ボルテックスガスがエミッタースプレーチップの周りを旋回し、テイラーコーンを脱溶媒してMSインレットキャピラリに集中させます。MSイオンガイドへの真空シールは、すべてのサンプルイオンをMSに引き込み、スプレーチップから質量分析計へのサンプル移動の効率を高めます。インレットキャピラリに直接接続されているため、特別な微調整が必要ありません。

ドーパント強化型ガス供給によるスマートなイオン化対応
nanoBoosterオプションでは、エミッターの周りを流れるガスを調整したり、蒸気を濃縮したりすることができます。使用するドーパントに応じて、イオン化プロセス中にペプチドやタンパク質のチャージストリッピングまたはチャージエンハンスメントを行うことができます。電荷増大は、質量電荷比(m/z)が減少するため、大きな生体分子の分析に有利です。さらに、チャージステージが高いと、電子移動解離(ETD)MS/MSの効率が向上します。

アプリケーション

糖鎖分析
nanoBoosterのシースガスをアセトニトリルで濃縮することにより、糖ペプチドの分析が向上します。電荷の増加により、より高品質なETDスペクトルが得られ、糖鎖付加部位の割り当てや同定など、糖ペプチドの特性評価が向上します。

気相でのスーパーチャージャー
ガスの供給はソフトウェアで制御されます。ユーザーは、ドーパントの濃縮とチャージ効果を定義することができます。CaptiveSpray nanoBoosterは、HPLC溶媒に緩衝剤を添加することなく、クロマトグラフィー性能に影響を与えることなく、ペプチドのポストカラムチャージを可能にします。

IDレート
CaptiveSpray nanoBoosterは、ペプチドのイオン化効率を大幅に向上させ、従来のナノスプレーをも上回る高感度を実現します。

その結果、複雑な混合物に含まれるタンパク質の同定数が大幅に向上しました。

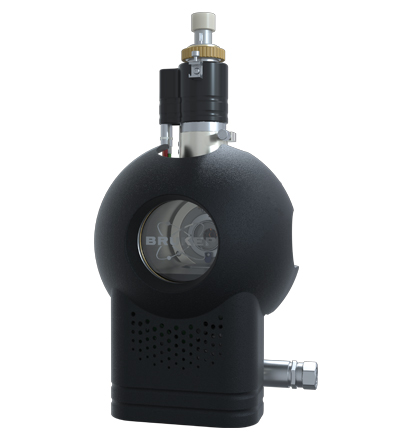

VIP-HESI

VIP-HESI


ほとんどのMS分析作業において、システムの感度は非常に重要です。加熱エレクトロスプレーは、イオン収量の増加に役立ちます。VIP-HESIは標準的なエレクトロスプレーと比較して、メタボロミクスや医薬品分析、環境分析、食品検査、法医学的薬物調査などの分野で注目されている多くの化合物の感度を確実に向上させます。VIP-HESIは10年以上前からブルカーのTQ製品に搭載されており、堅牢なイオン源であることが証明されています。

最新バージョンのVIP-HESIは、すべてのtimsTOF、QTOFシリーズの装置で使用することができ、迅速かつ簡単にインストールすることができます。VIP-HESIは幅広い化合物に対して、業界をリードするQQQに匹敵する感度を達成すると同時に、TIP(True Isotopic Pattern)による正確な質量値という既知のメリットを提供します。VIP-HESIはシンプルな操作パラメーターと効率的なアクティブエグゾーストの組み合わせにより、従来のソースから簡単にアップグレードすることができます。

VIP-HESIはデュアルソースで、VIP加熱エレクトロスプレーと大気圧化学イオン化(APCI)のプローブが標準装備されています。

詳細情報

このイオン源は、幅広いアプリケーションにおいて、より効率的なイオン化を実現することで、感度の向上と検出限界の低下をもたらします。VIP-HESIでは、エレクトロスプレーを気化温度に制御することで、シャープなピークを持つUHPLC分離において、速い溶離液流量でも分析対象物のイオンの脱溶媒を促進することができます。

真空断熱プローブ(VIP)内では、目的の化合物を含む溶離液の流れは、デュワーのように真空バリアによって熱から守られています。熱と溶離液フローをプローブ内に組み込むことで、シンプルでメンテナンスが容易な設計となっています。また、ベンチュリー効果を利用した強力な能動排気により、再循環を防ぐことができます。

アプリケーション

法医学における VIP-HESI
エチルグルクロニド(EtGおよびEtS)は、アルコール依存症のマーカーとなります。VIP-HESIは、血液中のEtGを高感度で測定することができます。詳細については、アプリケーションノートLCMS-122をご参照ください。

食品安全における VIP-HESI
食品中のゼロトレランス化合物を低レベルで正確に同定し、定量するためには非常に高感度な分析方法が必要です。


ブルカーのTargetScreenerアプリケーションは、通常のESIソースの代わりにVIP-HESIを使用した場合、代表的な分析対象物セットで10倍以上向上しました。

VIP-HESIは、minimum required performance level(MRPL)の100倍以上低いLOQ(Limit of Quantitation)を達成しています。

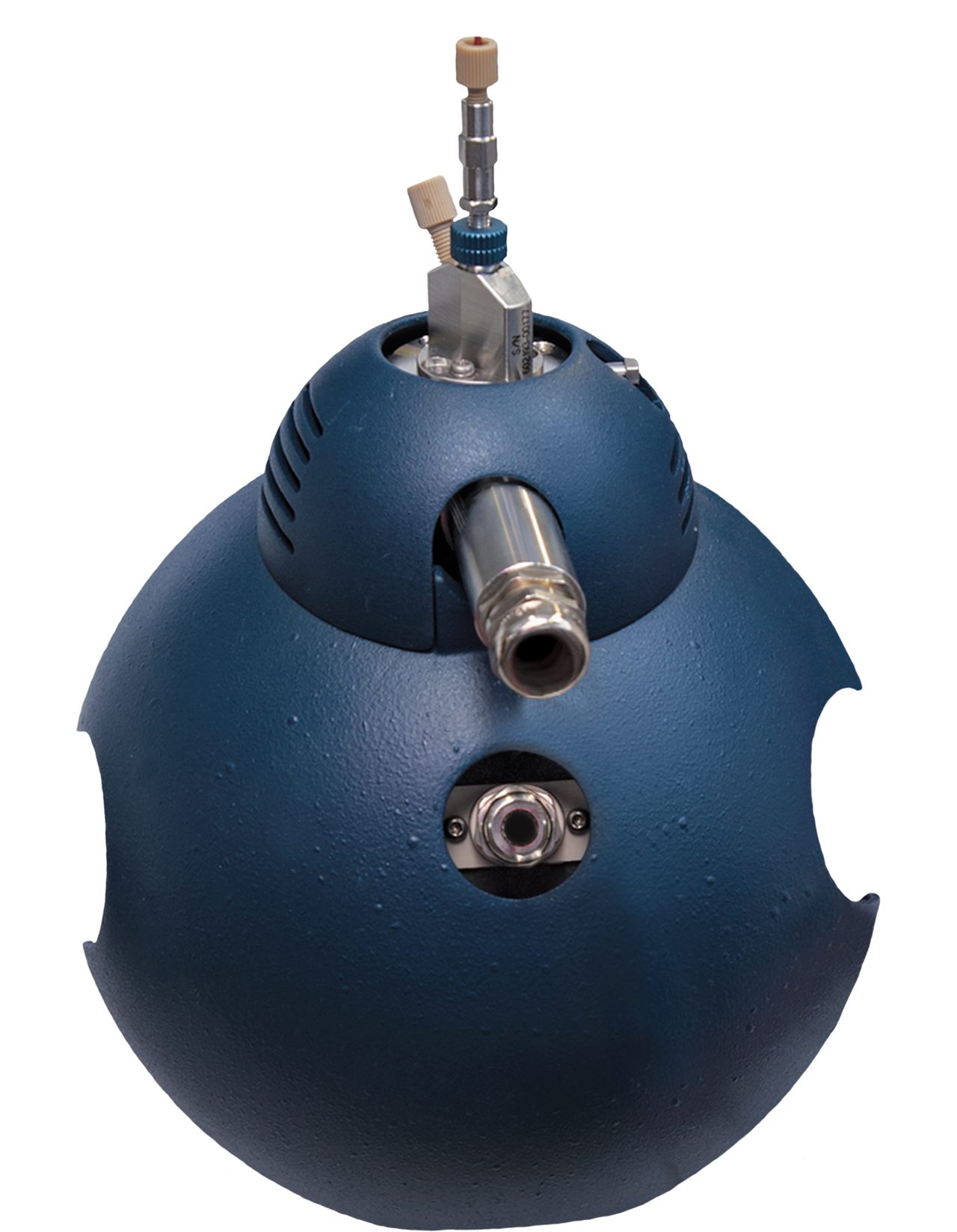

APCI II

APCI II

大気圧化学イオン化法(APCI)は、ESIでは十分な量のイオンが得られない極性の低い分子に用いられます。ESIとは対照的に、主に1価のイオンを生成します。

APCIは、ネブライザーニードルの中でサンプルを加熱することで溶媒を蒸発させるため、熱に不安定な化合物の場合にのみ制限されます。APCIは、メタボロミクスだけでなく、医薬品や農薬のスクリーニングにもよく用いられます。

新しいブルカー APCI IIは、ブルカーのユニークなDirectProbeオプションDIPに対応しています。ダイレクトインジェクションプローブは、固体試料をスマートに導入する技術で、固体試料を迅速に分析することができます。サンプルの準備は、使い捨てのガラスキャピラリーを固体サンプルに浸すだけで簡単です。

詳細情報

合成化合物の明確な同定
この例では、amazon SLイオントラップシステムのautoMSn機能を使用して、合成化合物を明確に同定しています。固体の気化中に(TICインサートを参照)、データに依存したMS2とMS3のスペクトルが取られます。MS2での単純なニュートラルロスの後、MS3では豊富な構造情報が得られることに注目してください。サンプルはSiChem GmbH, Bremen, Germanyよりご提供いただきました。

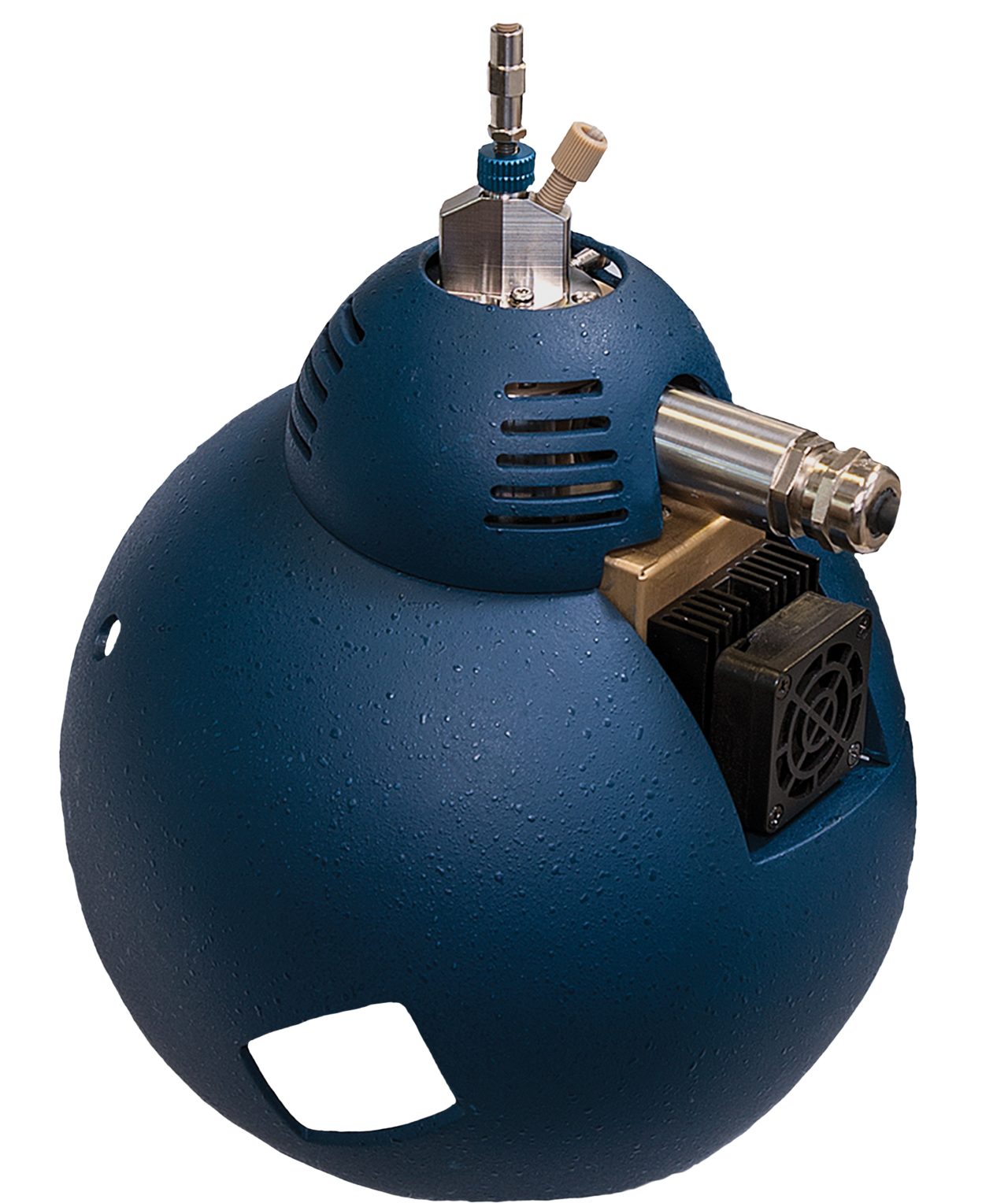

APPI II

APPI II

大気圧光イオン化法(APPI)は、ESIやAPCIではイオン化できない極性の低い分子や非極性の分子に使用されます。
APPIは、広いダイナミックレンジと低いケミカルノイズを実現します。2µl/min~1500µl/minの流量範囲で、キャップ式から分析用クロマトグラフィーまで対応しています。

ブルカー・ダルトニクスのAPPI IIは、固体サンプルを直接分析できるDirectProbeオプションを備えた唯一のAPPIソースです。ダイレクトインジェクションプローブは、新しいスマートな固体サンプル導入技術で、固体の迅速な分析を可能にします。

サンプルの準備は、使い捨てのガラスキャピラリーを固体サンプルに浸すだけで簡単です。

アプリケーション

原油分析におけるDIPを用いた APPI
この例では、amaZon SLを使用してクイックマニュアルQCと石油留分の比較を行った結果を示しています。

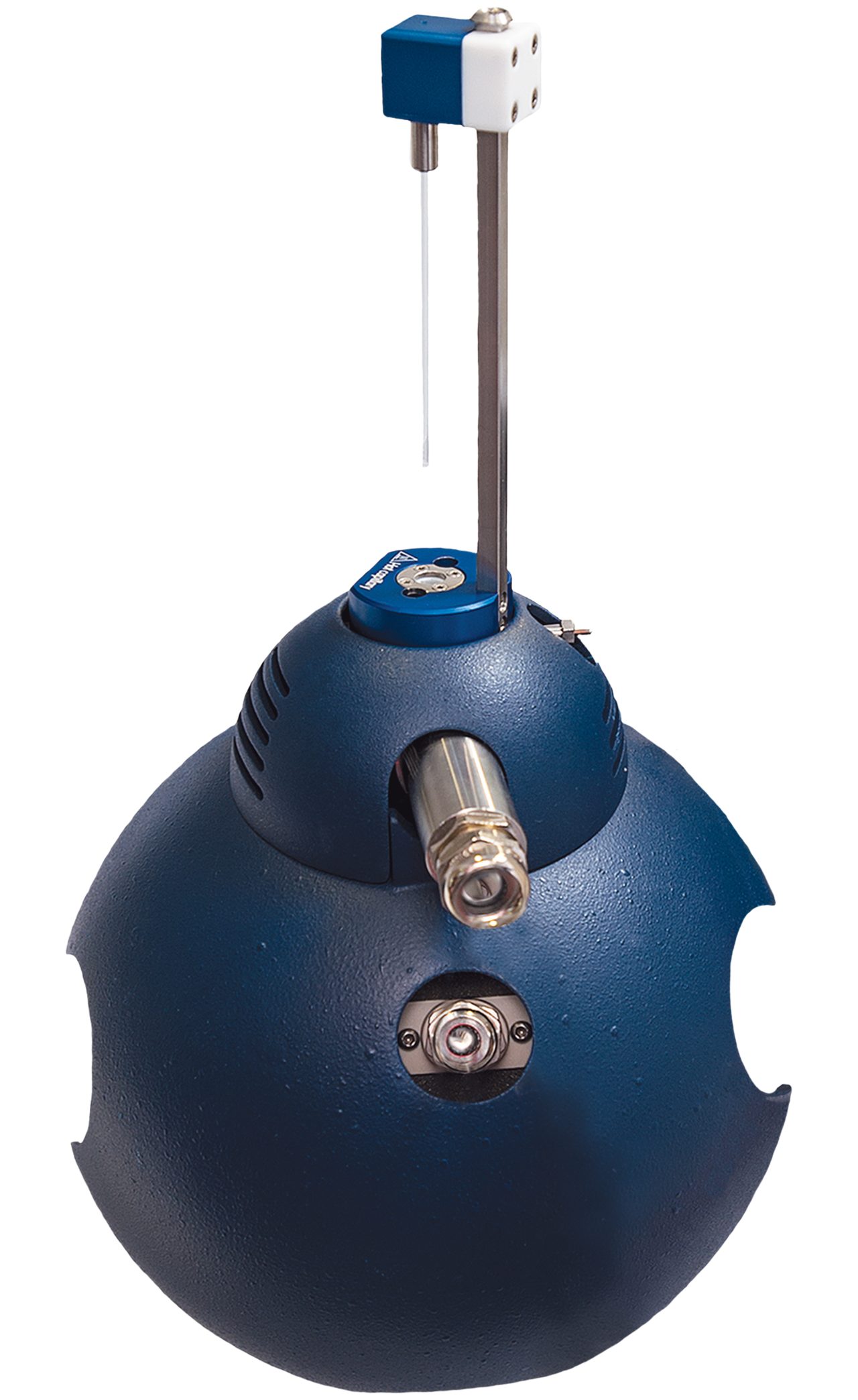

Direct Insertion Probe

Direct Insertion Probe

ブルカーAPCI IIおよびAPPI IIイオンソース用のDirectProbe (DIP)アドオンは、面倒なサンプルの前処理をせずに、液体および固体サンプルの直接分析を可能にします。日常的な有機合成分析において、感度を損なうことなく、化学反応生成物の同定と特性評価を簡素化します。

  • 純物質のsub-ngレンジまで高感度
  • 最小限のサンプル準備
  • 液体および固体サンプルの直接分析
  • 短い分析時間
  • 使い捨てガラス管のためキャリーオーバーなし

アプリケーション

アプリケーション分野

  • 一般化学 → 合成管理
  • 固形物のマニュアル品質管理(医薬品、石油、爆発物)
  • 税関 → 濫用薬物、爆発物
  • ホームランドセキュリティ
  • 環境関連
  • 熱劣化プロセス(プラスチック製造)
  • 古典的なルーチン分析

APCIを用いたダイレクトインジェクションプローブによる合成化合物の同定
この例では、amaZon SLイオントラップシステムのautoMSn機能を使用して、合成化合物を明確に同定しています。固体の気化の際に(TICインサートを参照)、データに依存したMS2およびMS3スペクトルが取得されます。MS2での単純なニュートラルロスの後、MS3では豊富な構造情報が得られることに注目してください。サンプルはSiChem GmbH, Bremen, Germanyよりご提供いただきました。

APPI-DIPで生産現場のQCを実現
この例では、amaZon SLを使用して、クイックマニュアルQCと石油留分の比較を行った結果を示しています。ガスオイル、真空ガスオイル、真空残渣の3つは、サンプルの前処理なしで明確に区別され、使い捨てのサンプル管のためキャリーオーバーもありません。

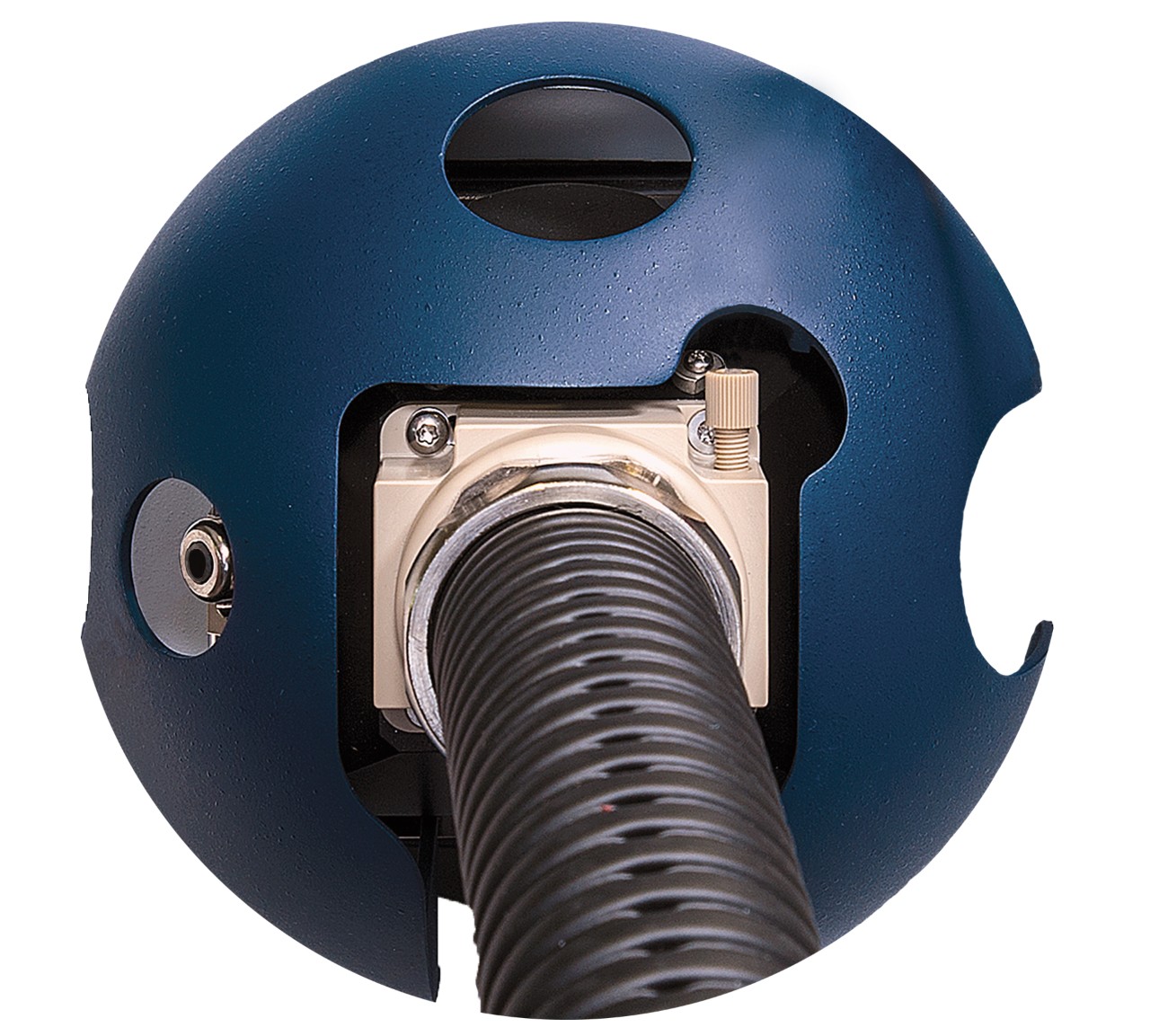

GC-APCI II

GC-APCI II

GC-APCI IIソース によるGCでの超高分解能TOF-MS分析

今日の分析化学では、ライブラリやデータベースにはない複雑な化合物の混合物がよく見られます。ブルカーの超高分解能TOFシステムは、LCまたはGC用に設計されており、このような成分の同定を簡単に行うことができます。

第2世代のGC-APCIソースは、GCフロントエンドと高分解能MSシステムを組み合わせた最高の柔軟性と性能を提供し、相補的なMS技術を用いて未知の化合物を確実に同定することができます。GC-APCI IIインターフェースは、共通のApollo IIソースデザインを持つすべてのブルカーMSシステムに結合することができます。

GC-APCI IIは、ブルカーの436-GCや456-GCなどの最先端のGCシステムに接続できるように設計されており、さらにサードパーティ製のGCシステムでも使用することができます。フレキシブルな加熱トランスファーライン、自動MSキャリブレーション、卓越した感度により、GC-APCI IIはメタボロミクスや低分子研究における未知のIDに対する最適なソリューションとなっています。

詳細情報

GC-APCI II イオン源

専用の高価なGC-TOF-MSを数少ないサンプルのために使用することは過去のものとなりました。
GC-APCI IIソースは、もともとLCカップリング用に設計され、ブルカーのTOFまたはQTOF、イオントラップ、FTMSシステムにGCをカップリングすることができます。

真空を抜かずにソースを切り替える
本システムは、GCからLCへ、またはその逆へ、工具を使わずに数分で簡単に切り替えることができる機能を備えています。また、MSの真空を抜く必要もありません。

高い柔軟性
フレキシブルな加熱トランスファーライン設計により、GCとMSの位置を正確に合わせる必要がなくなりました。GCとMSの接続はよりシンプルになり、得られたGC分離を維持したままMSとGCの位置関係をより自由に設定できるようになりました。.

自動MSキャリブレーション
GC-APCI IIに搭載された独自のキャリブラントリザーバーにより、キャリブラントをソフトウェアで制御することができます。

LLOQ の向上
最適化されたイオン化室により、低バックグラウンド、高感度など、GC-MSのパフォーマンスが向上しました。

アプリケーション

アプリケーション GC-APCI II ソース
メタボロミクスにおける未知のID
GC-MSは、メタボローム解析における数少ない標準的な手法の一つです。近年では、ガスクロマトグラフィーを大気圧化学イオン化法(APCI)や高分解能質量分析技術を組み合わせることで、植物や体液から得られる天然物の非常に複雑な混合物を分析するための重要な追加ツールとなることが証明されています。標準的なGC-EI-MSがマススペクトルライブラリの利用に基づいているのに対し、GC-APCIは未知の代謝物の割り当てと同定を可能にします。GC-APCI IIは、性能が向上し、低バックグラウンド、高感度となり、メタボロームサンプルの分析に新たな局面をもたらします。

多環芳香族炭化水素(PAH)について
多環芳香族炭化水素(PAH)は、環境中に広く存在し、その多くは発がん性があると考えられています。そのため、これらの化合物を低濃度で分析することは、環境分析や食品分析において重要な課題となっています。

大気圧化学イオン化法(APCI)と高分解能の質量分析技術を組み合わせることで、感度の面で新たな局面を切り開くことができます。APCIは、GCおよびLC分離と組み合わせて使用することで、PAHの全範囲をカバーすることができます。



法医学分析
APCI(Atmospheric Pressure Chemical Ionization)質量分析計は、その幅広い応用性により、法医学サンプルの分析をサポートします。GC-APCI IIと高分解能TOF質量分析計を組み合わせることで、薬物分析における信頼性の高い検証が可能になり、さらには、ストリートドラッグの添加剤や鎮痛剤、薬物分解物の同定もサポートします。

農薬分析
農薬の分析は、環境化学や食品管理における分析上の課題です。GC-APCI IIと高分解能TOFの組み合わせは、従来のMRMと比較して、農薬分析に新たな知見をもたらします。すなわち、広帯域のスクリーニング分析と、目的成分の選択的かつ高感度な検出を組み合わせることができます。GC-APCI IIは、新規化合物の発見やサンプル中の未知の化合物の同定に役立ちます。

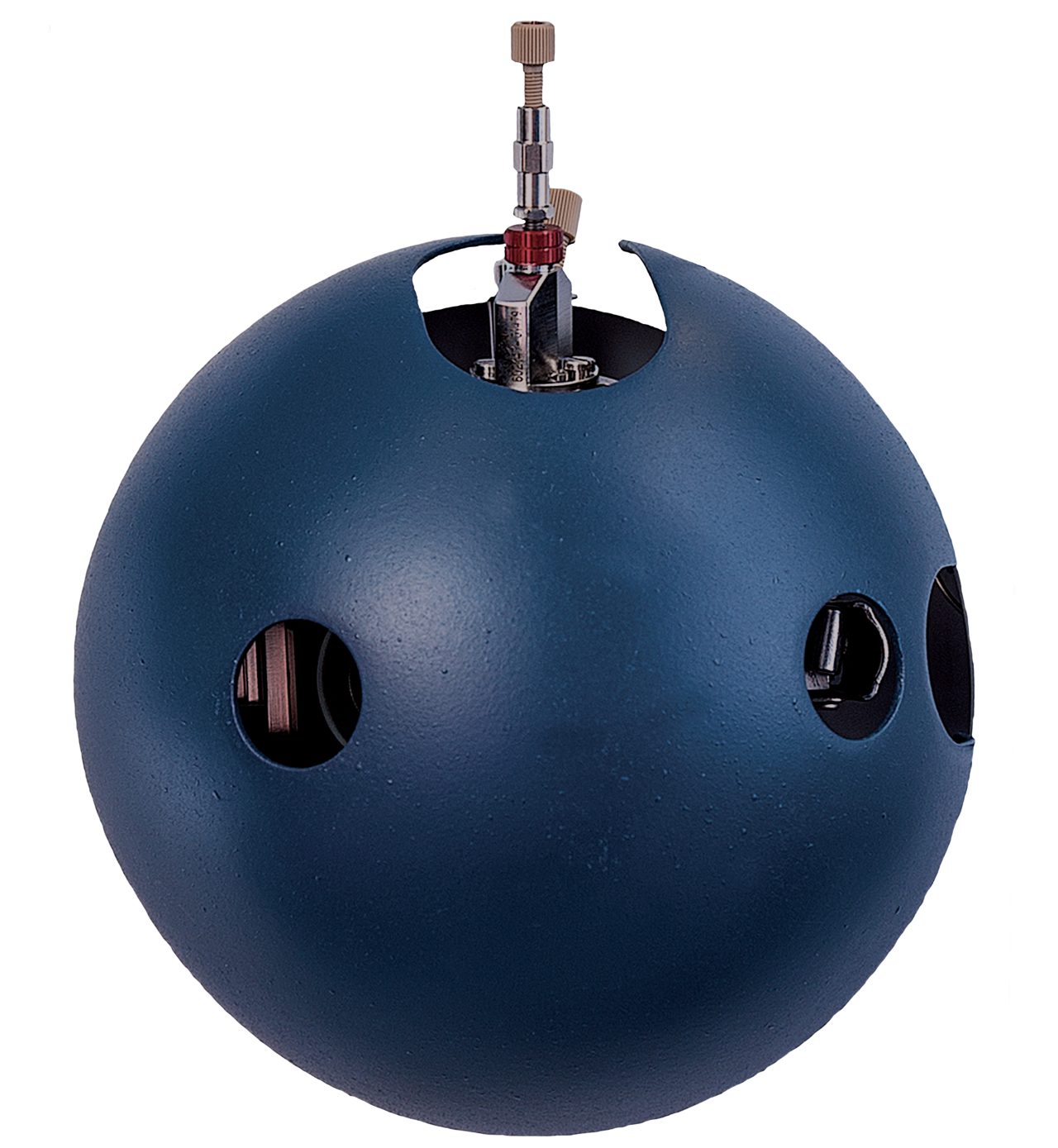

ionBooster

ionBooster

ほとんどのMS分析作業において、システムの感度は非常に重要です。ionBoosterは、標準的なエレクトロスプレーと比較して、環境分析、食品検査、医薬品モニタリングなどの分野で注目されている多くの化合物の感度を5~100倍向上させます。ionBoosterは、幅広いアプリケーションでイオン化効率を高めることにより、感度を高め、検出限界を下げます。

ionBoosterは、最新のブルカー amaZon speed、maXis、impact、solariX MSシステムで使用することができ、迅速かつ容易に設置することができます。ionBoosterは、幅広い化合物に対して、業界をリードするQQQに匹敵する感度を達成すると同時に、MSnやTIP™(True Isotopic Pattern)による正確な質量値を提供します。ionBoosterは、従来のイオン源と同様のシンプルな動作パラメーターと窒素消費量を備えています。

詳細情報

このイオン源は、幅広いアプリケーションにおいて、より効率的なイオン化を実現することで、感度の向上と検出限界の低下をもたらします。ionBoosterの内部では、エレクトロスプレーが気化温度に制御されており、移動相流量が多くピークのシャープなUHPLC分離においても、分析対象イオンの脱溶媒を促進することができます。

sionBoosterによるイオン化は、化合物の種類とその化学的特性および熱的特性によって反応が異なります。

アプリケーション

法医学における ionBooster
エチルグルクロニド(EtGおよびEtS)は、アルコール依存症のマーカーです。ionBoosterは、標準的なESIと比較して、EtGに対して10倍の感度向上をもたらします。詳細は、アプリケーションノートET-28をご参照ください。

食品安全における ionBooster

広範囲スペクトルの抗生物質であるクロラムフェニコールのような食品中のゼロトレランス化合物を、低レベルで正確に同定・定量するためには、非常に高感度な分析方法が必要です。クロラムフェニコールの測定は、従来のトリプル四重極型の装置でMRM測定を用いたLC-MS/MSで行われることが多いです。ionBoosterを使えば、maXis UHR-TOFシステムにおけるLC-MSフルスキャンにより、他の分析情報を損なうことなく、クロラムフェニコールの下限値定量を行うことができます。

ionBoosterは、最小要求性能レベル(MRPL)の100倍以上低い定量限界(LOQ)を達成しています。

上:マトリックス中の0.25μg/kgのクロラムフェニコールのシグナルトレースをionBoosterと従来のElectrosprayで比較(牛筋中のクロラムフェニコール)。

下。マトリックス肉に0.0025μg/kgのクロラムフェニコールを6回繰り返して注入。平均シグナル。平均シグナル:ノイズ10:1、ピーク幅3.4秒(FWHM)、ピークエリアRSD9%。数値はアプリケーションノートET-27より
