质谱软件

PolyTools 2.0

符合行业标准的聚合物质谱数据分析软件( 包括 Kendrick 质量亏损图 )

简单明了的结果

一键显示的平均质量和端基

polytools

亮点

PolyTools

轻松完成聚合物质谱谱图的解析

易用
数据导入软件后,PolyTools 将计算聚合物的特征值 Mn 和 Mw,并给出可能的端基组合的建议。
通用性
可直接从布鲁克 MALDI-TOF 处理软件 flexAnalysis 导入数据。通过导出成 CSV 格式,也可以分析其它质谱得到的聚合物谱图。
可视化
在谱图中模拟检测到的聚合物系列,可以轻松分析简单的均聚物谱图。对于复杂的谱图,可以通过 Kendrick 质量亏损的多种可视化的视图对图谱进行解析。
可靠性
使用可自主编辑的单体和端基列表,可降低错误谱图注释的风险。

特点

PolyTools

聚合物质谱数据分析软件

PolyTools 可以直接使用 flexAnalysis 或其它布鲁克软件生成的峰列表,也可以使用其它来源的峰列表。PolyTools 将自动确定质谱图中的单体、端基和阳离子。如果在峰列表是来自于同位素分辨的数据,则属于同一分布的同位素峰被确认,并可简化为一系列单同位素峰。PolyTools 可以确定每个系列的平均分子量 Mn 和 Mw,分散度 ĐM 和聚合度,并给出端基的建议。显示从所有这些数据计算而来的新谱图,并与实验谱图进行比较。

此外,在 PolyTools 2.0 中,增加了新的 Kendrick 视图功能,可以可视化地显示在谱图中观察到的聚合物系列,并有助于聚合物系列的归属和解析,尤其是复杂混合物样本的聚合物序列。

优势

PolyTools

简单、直接、具体

对于供应商来料的质量控制、快速合成控制或聚合物化合物的详细表征,PolyTools 是快速发现聚合物相关问题的理想软件,可以提高实验室的分析效率。

将 MALDI-TOF MS 与 PolyTools 结合使用,具有以下主要优势:

  • 简单:无需复杂技能,可快速上手的技术
  • 速度:快速获得结果
  • 直接获得分子量和端基信息
  • 灵活地进行疑难样品的分析
  • 合乎行业标准的完整软件解决方案

应用

PolyTools

供货商来料质量控制

从样品溶解到 PolyTools 显示聚合物的表征结果只需几分钟。因此,PolyTools 与 MALDI-TOF 质谱分析相结合,是快速、可靠的获取供应商来料信息的理想组合。样品的平均分子量 Mn 和 Mw 以及观察到的端基组合等信息还可以与参考化合物进行直接比较。

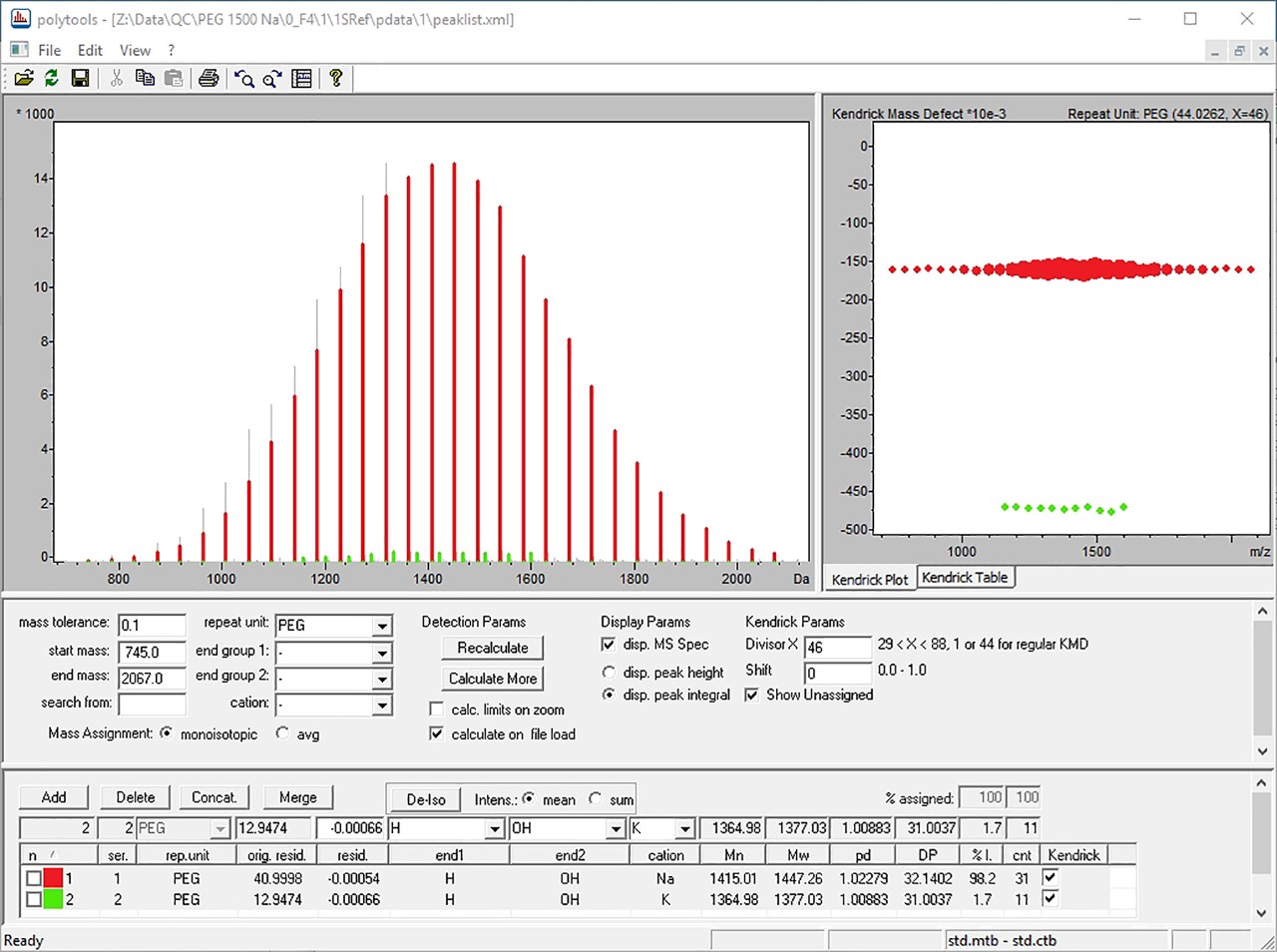

通过 autoflex maX 对来料样品中 PEG 进行质谱分析,得到的质谱数据可以通过 PolyTools 进行可视化显示。所推测的端基组合:OH 和 H,也可以通过 PolyTools 得到确认,但平均分子量略低于 1.5 kDa 的预期值。这是因为在主要聚合物分布的旁边,还可以观察到另外一组丰度比为 1.7% 的加钾形式的聚合物峰系列。
PolyTools

高度复杂的样品的详细表征

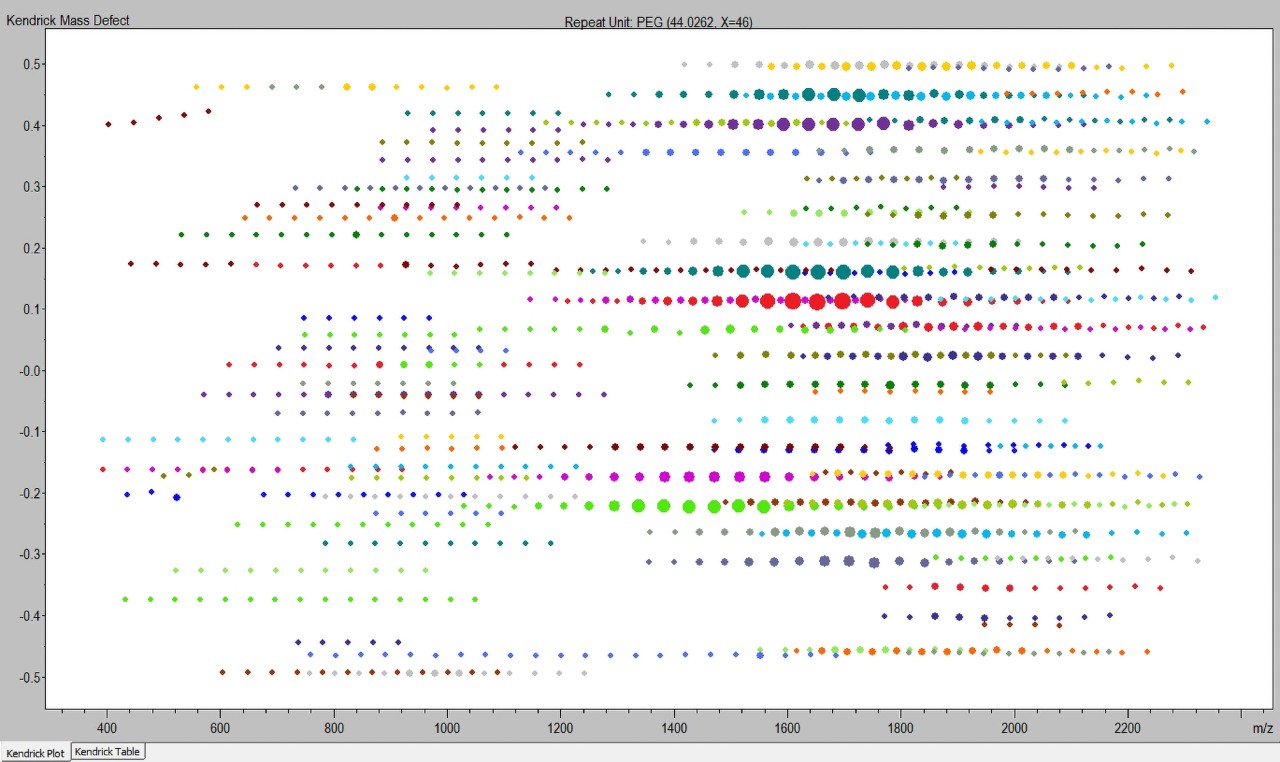

Tween 20 样本的 MRMS MALDI 图谱,通过分辨率增强的 KMD 图进行显示。根据欧盟规定,该样品中允许含有 6 种含量 ≥ 10% 的脂肪酸。这些终止了连接到核心结构的多达四个 PEG 链。在显示的 KMD 图中,可以检测 100 多个不同的系列。

对于复杂的聚合物混合物,如非离子表面活性剂 Tween,需要对谱图进行不同形式的可视化处理:在这种情况下,对发现的寡聚离子系列进行简单的模拟是不够的。PolyTools 可提供 Kendrick 质量亏损( KMD )图和分辨率增强型 KMD 图两种数据显示形式。对于在低分辨率的仪器上获得的数据或在高质量范围内只能实现寡聚分辨的数据,PolyTools 还可以提供 Remainders of Kendrick Mass( RKM )功能 。与常规和分辨率增强的 KMD 图相比,可以进一步提高质量允差。即使是质量范围超过 10 kDa 或 TOF/TOF 谱图,也可以合理地可视化。

对于端基分析,基于 Reminder of Nominal Kendrick Mass( RNKM )功能,PolyTools 2.0 提供了两种形式的视图: KMD - RNKM 和 RKM - RNKM。作为 PolyTools 2.0 的一部分,PolymerTable 编辑器允许用户非常方便地以列表形式设置单体单元、端基和阳离子, PolyTools 2.0 利用这些列表作为数据库可以对图谱进行解析。

PolyTools

合成聚合物的 MS/MS 分析

在质谱实验中,对于低聚物进行了完整检测时,所测得的质量由一定数量的重复单元、加合离子和两个端基组成。但却无法获得单侧端基基团的信息。MS/MS 实验可以提供此信息,因为每个二级碎片仅携带一个单侧端基基团 [1]。

MS/MS 能够更深入地了解聚合物样品结构的另一个应用是确定嵌段共聚合物 [2] 中的嵌段长度。


[1] Knop et al.; Systematic MALDI‐TOF CID Investigation on Different Substituted mPEG 2000; Macromol. Chem. Phys. 2010, 211, 677–684

[2] Weidner et al.; A novel software tool for copolymer characterization by coupling of liquid chromatography with matrix-assisted laser desorption/ionization time-of-flight mass spectrometry; Rapid Commun. Mass Spectrom. 2007; 21, 2750–2758

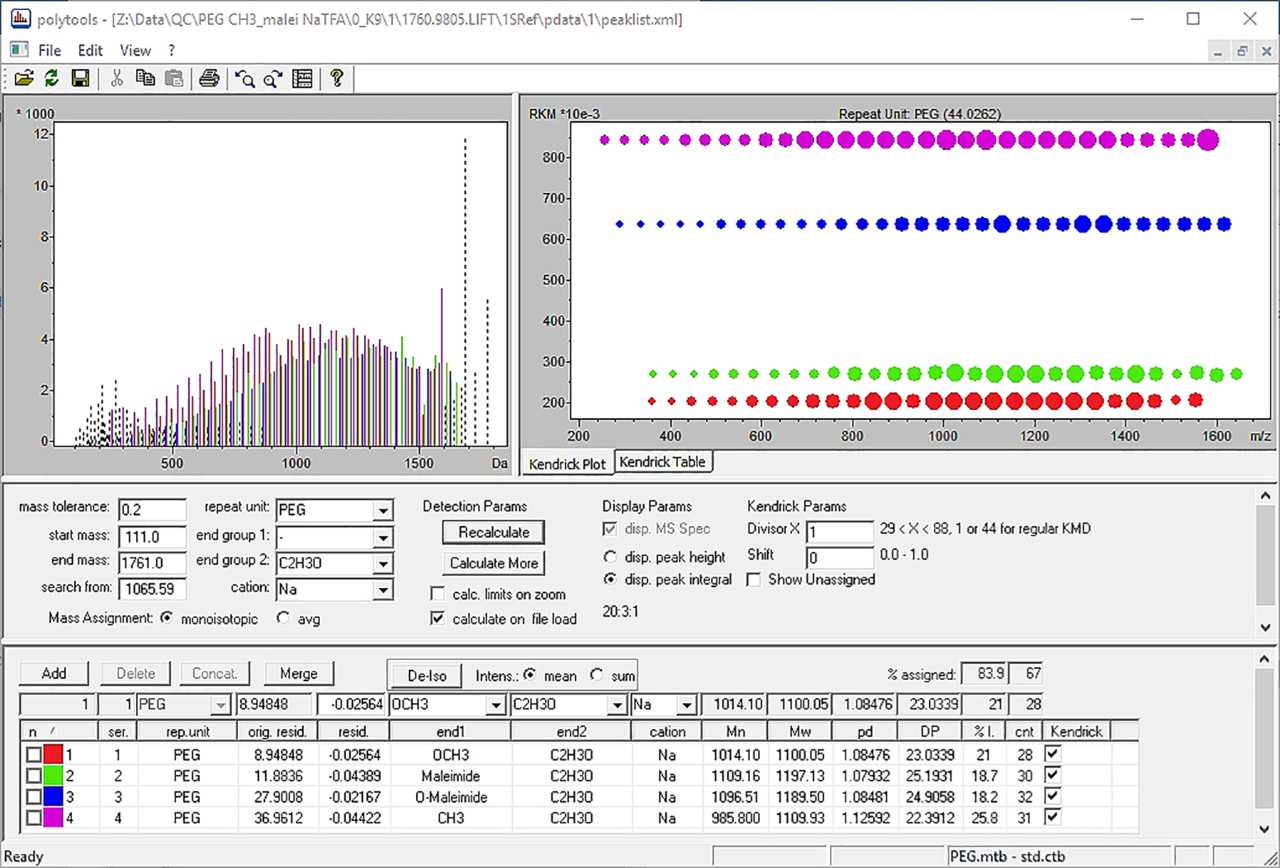

聚( 乙二醇 )甲基乙醚甲酰胺样品中,母离子为 1760.98 Da 的 MS/MS 谱图的解析。即使在质量分辨率和质量精度比较低的情况下,在 Remainders of Kendrick Mass( RKM )图中仍可以观测到清晰分离的聚合物系列,并且所推测的端基也可以得到确认。

网络研讨会

反馈

“ 我们下载并安装了最新版本的 PolyTools,它运行得很棒。顺便说一下,我正在分析石蜡油和凡士林的 MALDI 数据,我测试时没有添加基质,只加了银离子。有了 PolyTools,我可以计算出质量分布,因此我们能够立即比较不同原材料批次的质量。”

Julia Pruns 博士,德国拜尔斯道夫公司色谱部
