AFM 模式

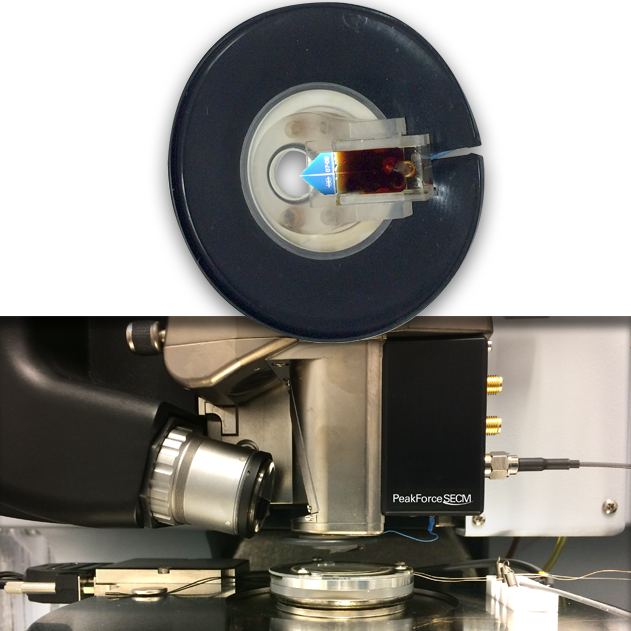

PeakForce SECM

基于 AFM 的扫描电化学显微镜

隆重推出 扫描电化学显微镜的全面解决方案

布鲁克独有的 PeakForce SECM™ 模式是全球首个针对基于 AFM 的扫描电化学显微镜(SECM)的全面商业解决方案。PeakForce SECM™ 的空间分辨率小于 100 纳米,其独特之处在于可同步采集具有纳米尺度横向分辨率的形貌图、电化学图、电学图和力学图。液下电学和化学过程的纳米尺度可视化能够达到何种限度,通过此项技术从根本上得以重新定义。

获取之前无法获得的电化学信息

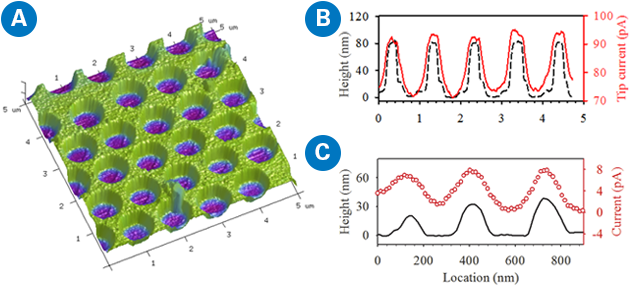

(A):纳米网电极(Au-SiO2)的 3D 形貌,颜色表示电化学电流大小;(B):(A) 中标记处的 Au-SiO2 表面形貌及电化学电流变化的轮廓;(C):纳米电极阵列样品的形貌及电化学电流变化的轮廓。纳米网电极样品由德国拜罗伊特大学 C. Stelling 和 M. Retsch提供。图像由德国拜罗伊特大学 A. Mark 和 S.Gödrich提供。纳米电极阵列样品由美国俄勒冈大学 M. Nellist 和 S. Boettcher 教授提供。

与传统方法相比,PeakForce SECM 大大提高了分辨能力,高达几个数量级。此举推进了储能系统(如锂离子电池)、腐蚀科学和生物传感器领域的研究,开启了针对单个纳米颗粒、纳米相及纳米孔采用新型测量方法的大门。

同步进行液下电化学、电学和力学成像

金衬底微接触压印法制备的巯基自组装单分子层(SAM)的 PeakForce SECM 图像:(A):形貌变化 <1 nm;(B)PeakForce QNM 粘附力;(C)提升高度为 40 nm 时的电化学活性。(B)与(C)显示了 Au 和 SAM 区域之间的粘附力和电化学电流在数量上的差值,分别为 700 pN 和 108 pA。图像由德国拜罗伊特大学 A. Mark 和 S.Gödrich提供。

PeakForce SECM 由布鲁克独有的 PeakForce Tapping 技术提供支持,其独特之处在于可提供同步多维数据。只有 PeakForce SECM 才能在纳米尺度上建立生物、化学和物理性能与形态结构的关联。

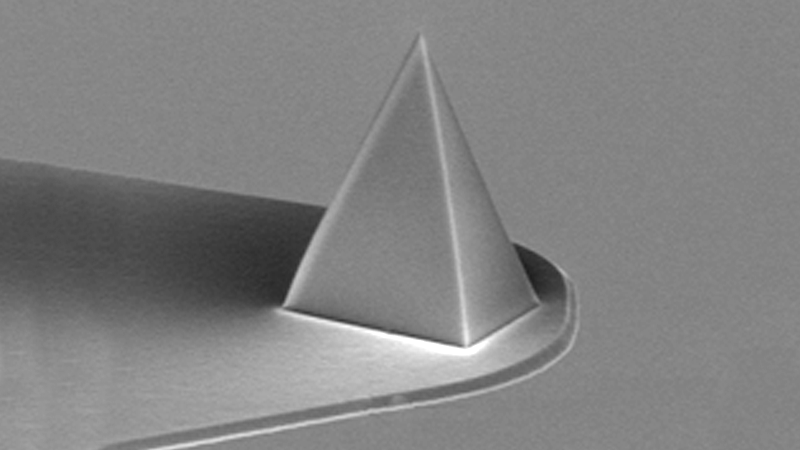

探针专为 SECM 设计,操作可靠、易于使用,益处多多

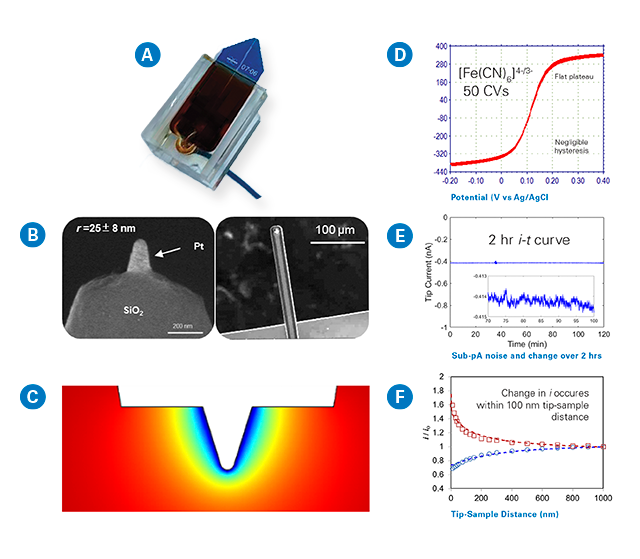

(A):布鲁克独有的预装 PeakForce SECM 探针,操作简便、安全,而且经过数小时成像及多个清洁周期,性能依然极其稳定。(B):探针的 SEM 图像;(C):采用 COMSOL 模拟软件模拟 10 mM [Ru(NH3)6]3+ 型材;(D):从 50 次连续扫描中选择的第 1、25 和 50 条循环伏安曲线,扫描速度为 20 mV/s;(E):在 -0.1 V 下进行 2 小时的安培测试,以 AgQRE(准参比银电极)为参比电极,插图为 70 - 120 分钟期间电流响应的放大显示;(F):模拟(虚线)和实验(实线)拟合曲线。C 和 E 图像由加州理工学院 C. Xiang 和 Y. Chen 提供。

布鲁克的预装 PeakForce SECM 探针操作简便、安全,夹持器经过优化,可为敏感信号处理提供电力稳定的架构。经过 10 小时以上 EC 测试和多个重复使用的清洁周期,证明探针性能极其稳定。
