MR 显微镜
昆士兰大学库尔尼亚万 ND 的礼遇
磁共振显微镜是医院MRI机器中经常使用的一种技术，其重点是 对0.5~66毫米范围内的小样本进行成像 ，成像分辨率低 至10×10×10μm3（1个光谱）。此分辨率通过将布鲁克市场领先的磁共振高场、垂直孔（标准到超宽孔）系统与最先进的成像附件相结合实现。
布鲁克磁共振显微镜系统提供最佳的样品处理，不仅仅适用于活体外样品和非有机样品，还提供用于体内调查的小动物。布鲁克最先进的动物处理配件用于宽孔探头，涵盖多种功能，即麻醉、生理参数控制、温度和流量控制等，涵盖大多数体内成像实验方法。
由充满液体的气缸内的旋转搅拌机创建的速度模式
体内小鼠心脏图像可视化所有四个心室和大手术大院。内部FLASH（分辨率78×59×800μm3）。德国杜塞尔多夫乌弗吕格尔大学、C.雅各比、施拉德、海因里希-海因大学
果蝇头：渐变回声3D图像;FOV （1.5 x 1.5 x 1.5） mm3;分辨率12.5μm同位素;TR 80 ms;TE 2 ms;NS 164;Texp 52 小时 28 分钟
袋鼠爪（植物）茎：1H参考图像覆盖1H13C交叉极化假彩色图像的分布，显示标签糖的吸收/分布。400 MHz. M. Wenzler 和 B. Schneider 的礼貌， 马克斯 · 普朗克化学研究所， 德国
人类结肠活检T2加权旋转回声图像（左上）FOV 5 x 5 mm2分辨率20 x 20 μm切片50 um Courtesy的C crypProbe显微镜？
SE3D， 400 MHz， TR： 400 ms， TE： 1.5 ms FOV： （ 35 x 35 x 35 ） mm3， 分辨率： （ 546 x 546 x 546 ） μm3 矩阵： 64 x 64 x 64， AV： 4， 实验时间： 1h 49 分钟 . 礼貌？
布鲁克为 MR 显微镜提供完整的硬件和软件附件包，可轻松添加到现有 AVANCE 光谱仪中，带标准孔（52 mm）、宽孔（89 mm）或超宽孔（154 mm）磁铁。该附件为研究人员提供了独特的无损 MR 功能，用于对小样品（0.5 - 66 mm）进行成像和局部光谱测量，分辨率低至 10 x 10 x 10 μm3。
特征
MR 显微镜附件是一个用户友好的常规成像包，它包含最先进的硬件和软件，使非专家和专家用户能够完全控制其 MR 实验 - 无论是运行常规成像调查还是开发高度复杂的成像序列。
| MR显微镜附件包 | ||
| 硬件 | 软件
|
|
成像机架
|
射频探头/梯度
|
|
MR显微镜探头
MR 显微镜探头可用于 SB、WB 和 SWB 系统。它们具有可交换的 rf 线圈，其直径为 1H，X 核可作为单调整或双调。WB & SWB 探头支持动物处理。-> 指向探头 HP 的链接
硬件
布鲁克 MR 显微镜硬件灵活而强大，无论是执行常规测量、创建新的苛刻方法还是研究新型对象。布鲁克 GREAT60 梯度放大器结合了高达 60 A 的强梯度脉冲和快速切换时间，在大带宽、低失真、线性度和低噪声上具有稳定性。
应用
| 应用 | |
| 鼠标成像 | m2 |
| 片 | m6 |
| 面条 | m4 |
规格
所有布鲁克宽孔或标准孔三轴成像梯度线圈都需要 MR 显微镜柜。因此，需要三个梯度放大器单独驱动每个轴至关重要。所有梯度线圈均水冷，因此需要带内置远程监控功能的闭环式冷水机组。
3 x 大 60 放大器
- 线性电流放大器 100 V 60 A
- 数字预强调和 B0 补偿
- 当前空白
- 数字信号分配，消除接地连接的干扰
- 1 μs 时序分辨率
- 20 位振幅分辨率
- 梯度线圈监控（功率/温度）
BCU-20 冷却装置低维护冷水机组

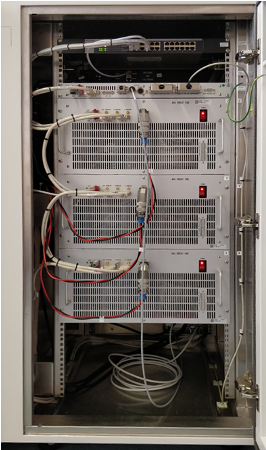

MR 显微镜附件：机架中安装 3 个 60 大放大器和安全控制器。
软件
ParaVision®是一个复杂的软件包，用于获取多维 MR 数据以及数据重建、可视化和分析。 此软件包由多个扩展包补充，这些扩展包提供了额外的实验技术或后处理算法。在 MR 显微镜中，我们提供全套 ParaVision 功能，所有常用成像序列均在软件中提供，以及新方法的开发和处理功能。
ParaVision 基于 TopSpin ®，使所有 TopSpin 实验都可用。 TopSpin® 为 NMR 数据分析以及 NMR 光谱的采集和处理设定了行业标准。最新版本的 TopSpin® 软件 4.0 具有一个新的用户友好的 GUI，它提供对大量实验库的轻松访问，包括标准布鲁克脉冲序列和用户生成的实验库，供工业和学术用户使用。> 链接到 TS 页面。
支持
在这里， 我们应该有标准的布鲁克支持热线等
联系专家
MR 显微镜和 MR 扩散应用团队：micdiff@bruker.com
