磁気共鳴顕微鏡

最先端の技術で驚異的な分解能を実現する磁気共鳴顕微鏡

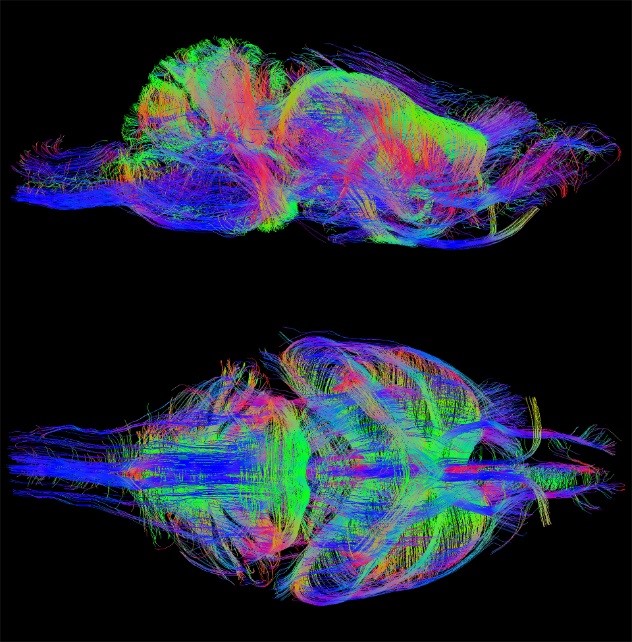

Courtesy of Kurniawan ND, University of Queensland

ハイライト

磁気共鳴顕微鏡は、病院のMRI装置で日常的に使用されている技術で、0.5~66 mmの小さなサンプルを10×10×10 μm3(1ピコリットル)の分解能でイメージングすることに注力しています。この分解能は、市場をリードするブルカーの垂直ボア(スタンダードからスーパーワイドボア)の高磁場磁気共鳴システムと最先端のイメージングアクセサリーを組み合わせることで達成されます。

ブルカーの磁気共鳴顕微鏡システムは、ex-vivoや非組織のサンプルに限られるだけでなく、in-vivo研究用の小動物にも最適なサンプルハンドリングを提供します。ブルカーのワイドボアプローブ用の最新の動物ハンドリングアクセサリーは、麻酔、生理学的パラメーターのコントロール、温度と流量のコントロールなど、in-vivoイメージングのためのほとんどの実験手法をカバーする幅広い機能を備えています。

ブルカーは、スタンダードボア(54 mm)、ワイドボア(89 mm)、スーパーワイドボア(154 mm)の磁石を持つ既存のAVANCE分光計に、容易に追加できる磁気共鳴顕微鏡用のハードウェアとソフトウェアの完全なアクセサリーパッケージを提供しています。このアクセサリーを使用することで、10 x 10 x 10 µm3の分解能で、小さなサンプル(0.5~66 mm)のイメージングと局所スペクトルのためのユニークで非破壊的な磁気共鳴実験が可能になります。

特長

特長

磁気共鳴顕微鏡のアクセサリーは、最先端のハードウェアとソフトウェアの両方が含まれた、ユーザーフレンドリーなルーチンイメージング用のパッケージです。それらにより、専門家でもそうでない方でも磁気共鳴実験を十分にコントロールすることができます。ルーチンのイメージング研究と、高度に洗練されたイメージング研究の開発のどちらにも対応します。

磁気共鳴顕微鏡用アクセサリーパッケージ
ハードウェア

ソフトウェア

  • ParaVision
  • Topspin

イメージングラック

  • 安全コントローラー
  • 3 x Great60 グラジエントアンプ

RFプローブ/グラジエント

  • プローブ
  • RF コイル
  • 動物用の支持体

MR 顕微鏡プローブ

MR 顕微鏡プローブは、SB, WB, SWBシステムに対応しています。これらのプローブは、1HおよびX核用の交換可能な様々な直径のRFコイルを特徴としており、シングルまたはダブルチューンのものが用意されています。WBとSWBプローブは動物の扱いにも対応しています。

ハードウェア

ブルカーのMR 顕微鏡のハードウェアは、ルーチン測定を行う場合でも、要求の厳しいメソッドを新しく作成する場合でも、新たな種類の対象を測定する場合でも、強靭です。ブルカーの GREAT60グラジエントアンプは、高速切り替え時間で、最大60Aの高出力グラジエントパルスと、広いバンド幅での安定性、低歪み、直線性、低ノイズを実現しています。

仕様

仕様

ブルカーの磁気共鳴顕微鏡のハードウェアは、ルーチン測定を行う場合でも、要求の厳しいメソッドを新しく作成する場合でも、新たな種類の対象を測定する場合でも、強靭です。ブルカーの GREAT60グラジエントアンプは、高速切り替え時間で、最大60 Aの高出力グラジエントパルスと、広いバンド幅での安定性、低歪み、直線性、低ノイズを実現しています。



3 x Great 60アンプ

  • リニア電流増幅器 100 V 60 A
  • デジタルプリエンファシスとB0補正
  • 現在のブランキング
  • デジタル信号配信により、グランド接続からの干渉を排除
  • 1 µs のタイミング分解能
  • 20 ビットの振幅分解能
  • グラジエントコイルの監視(電源/温度)
  • BCU-20 冷却装置用冷却水の少ないメンテナンス頻度

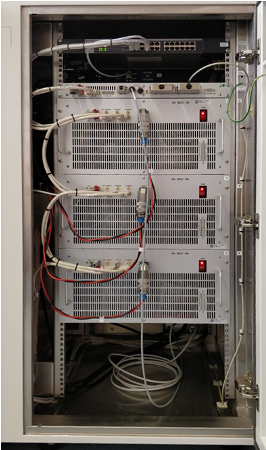

MR顕微鏡用アクセサリー: ラックに設置された 3 x Great 60 アンプおよび安全コントローラー

ソフトウェア

ソフトウェア

ParaVision®は、多次元の磁気共鳴データ測定、データの再構成、可視化、解析のための洗練されたソフトウェアパッケージです。 このソフトウェアパッケージは、追加の実験技術や後処理アルゴリズムを提供するいくつかの拡張パッケージによって補完されています。磁気共鳴顕微鏡では、ParaVisionの全ての機能を提供しており、ルーチンで使用される全てのイメージングのシーケンスに加えて、ソフトウェア上で新しい方法論のための開発および処理機能も利用できます。

ParaVisionは、TopSpin®ソフトウェアパッケージをベースにしており、全てのTopSpinの実験が利用できます。TopSpin®は、NMRデータ解析とNMRスペクトル測定と処理のための業界標準となっています。TopSpin®ソフトウェアの最新リリースである4.0では、ユーザーフレンドリーなGUIを新たに搭載し、どなたでも、標準的なBrukerパルスシーケンスやユーザーが生成した実験ライブラリーを含む膨大な実験ライブラリーに、容易にアクセスできるようになりました。

サポート

LabScape

磁気共鳴および前臨床イメージング向けのサービスとライフサイクルサポート

ブルカーは、最初のお問い合わせから評価、据え付け、その後装置が寿命を迎えるまでの購入サイクル全体を通して、お客様に比類のないサポートを提供することをお約束します。

LabScapeの保守契約、On-Site、On-DemandおよびEnhance Your Labは、現在の実験室に適した保守とサービスを行うために、新しいアプローチを提供するよう設計されています。
