原位纳米机械测试

Hysitron PI 89 的旋转和倾斜台

支持成像、聚焦离子束加工以及访问 EDS、CBD、EBSD 和 TKD 等探测器,以获得分析数据和成像

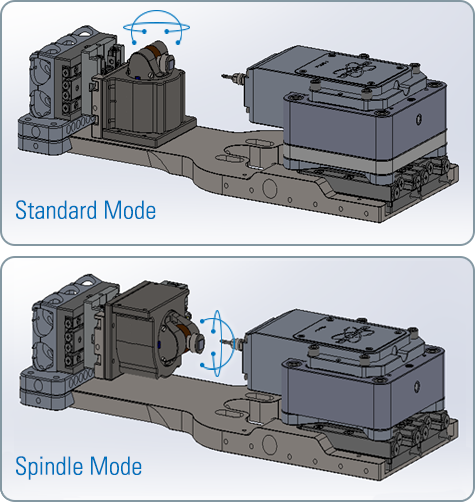

两种配置

配置 A(标准):

  • 旋转垂直于压痕轴- 针对传统的 EBSD、聚焦离子束加工和自上而下成像进行了优化

配置 B(主轴):

  • 旋转平行于压痕轴 - 针对实时 EBSD、TKD、STEM 进行了优化
  • 将纳米力学与多个探测器和视角相结合,充分利用显微镜。
  • 通过聚焦离子束加工和真空测试来减少样品处理和暴露
  • 倾斜范围:180°,精度:0.33°
  • 旋转范围:180°,精度:0.18°

配置 A(标准):

Hysitron PI 89配备了可选的倾斜和旋转台,具有灵活的样品定位功能,具有五个自由度(X,Y,Z,倾斜,旋转),使用户能够将样品与离子束对齐以进行样品制备,或将样品与 EBSD、EDS 或 WDS 等探测器对齐,从而更深入地了解材料的力学反应。

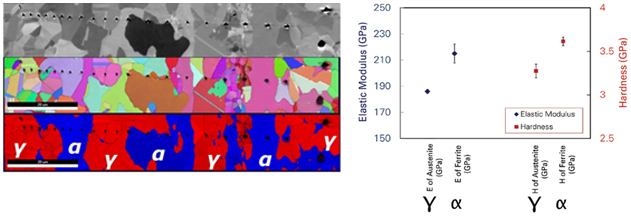

双相钢压痕和 EBSD 扫描相图。

配置 B(主轴):

  • 旋转平行于压痕轴
  • 针对实时 EBSD、TKD、STEM 进行了优化

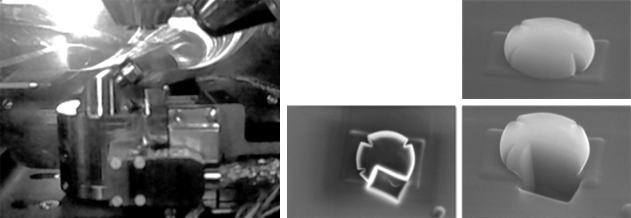

颗粒压缩和原位聚焦离子束加工。
