SEMピコインテンターシリーズ

ヒシトロンPI 85L

走査型電子顕微鏡とのインターフェースが可能な深度感知型ナノメカニカル試験装置
Hysitron PI 85L SEM PicoIndenter

ハイライト

イン・シン・ナノメカニカル試験装置

ヒシトロン PI 85L SEM ピコインテンター

BrukerのSEM PicoIndenter装置は走査型電子顕微鏡(SEM、FIB/SEM)の高度な画像化機能を活用するようにとりわけ設計されている深度感知のナノメカニカルテストシステムである。これらのシステムを使用すると、SEMと同時にイメージングしながら定量的なナノメカニカルテストを行うことが可能です。Hysitron PI 85L SEM PicoIndenterはSEMの使用のために設計されている専任の内ナノ機械式テスト装置であるが、また、プラットフォームおよび環境の様々な適当である。ブルカーの容量性トランスデューサを搭載し、極めて高速な78 kHz制御システムと組み合わせて動作し、ナノスケールで優れた性能と優れた安定性を提供します。密集した、控えめな設計はシステムが小さい部屋のSEM、ラマンおよび光学顕微鏡、ビームラインおよびもっと理想的に適する。

半端じゃない
性能、安定性および制御
超低騒音フロア、非常に高速なフィードバック制御、振動のアクティブな減衰のための独自のQコントロールソフトウェアを提供します。
汎用 性
イン・シチュメクサ試験プラットフォーム
さまざまな形状で、幅広い機械的テストモード、複数の制御モード、交換可能なプローブをサポートします。
コンパクト
薄型設計
小型チャンバのSEM、ラマン、光学顕微鏡、ビームラインなど、簡単な設置に最適です。

特長

性能および多様性のために設計されている

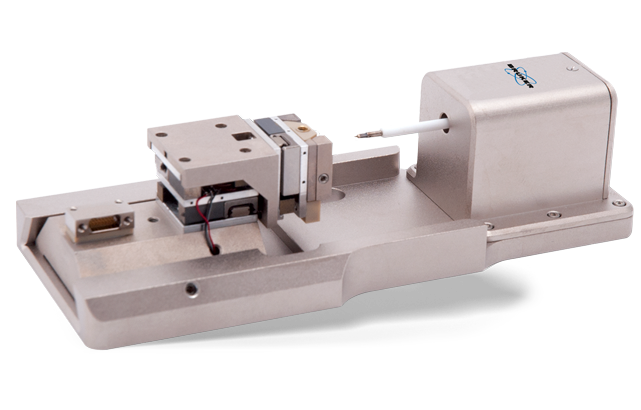

Hysitron PI 85Lのサンプル位置決め段階は、3方向(XYZ)すべて>3 mm範囲の正確なサンプル位置を提供しながら、厚さ10mmまでのサンプルを収容するように設計されています。さらに、サンプルステージとトランスデューサの機械的結合は、ナノメカニカルテスト用の安定した剛性プラットフォームを提供します。全体的に、この控えめな器械はテストの間に最適のイメージ投射のための最高段階の傾きおよび最低の作動距離を可能にする。

SEMイメージングと同期したイン・ザ・イン・ザクメデータ

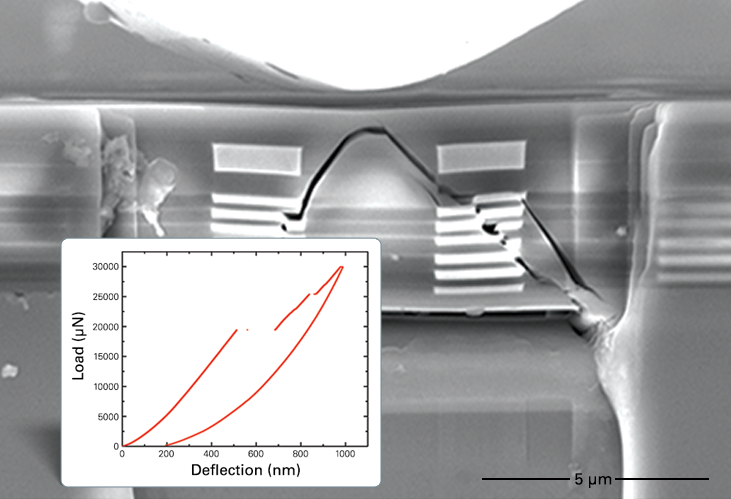

機械試験後のFIBミルドバックエンドオブライン(BEOL)マイクロビームサンプルと、対応する負荷と変位曲線。界面剥離はCu層と脆い誘電体との間に認められる。ヴァンストレルズ、他アル,アパル・フィス・レット105, 213102 (2014).

Hysitron PI 85Lで取得したIn-situの機械データはSEMのイメージ投射と同期し、並んで表示されるフォーマットである。左の例では、負荷変位データの不連続性は、銅の相互接続と脆い誘電体材料を含むFIBミルドビームで観察された破壊の発症に相関しています。同時機械的測定とSEMイメージングにより、材料変形挙動を完全に理解できます。

正確なモードで動作を探る

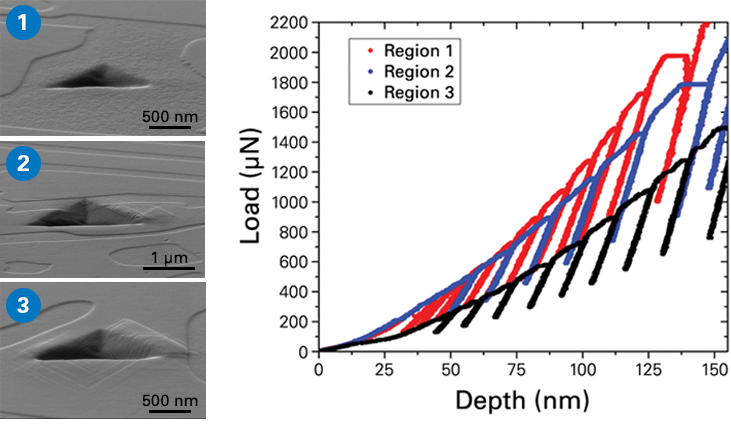

関心のある3つの領域に対する荷重変位曲線の高エントロピー合金微細構造と低深度部分の3つの領域の後インデント画像化。

Hysitron PI 85Lはさまざまなサンプルの基本的な機械特性、応力ひずみの挙動、剛性、破壊の靭性および変形のメカニズムをテストするためにさまざまなモードの多数を利用する。

テストモードの標準ラインアップに加えて、PI 85Lは、その機能をさらに拡大するオプションのモードでアップグレードすることができます。暖房オプションから電気特性評価まで、PI 85Lはお客様のニーズに合わせて調整できます。
