Espectrómetros Micro-XRF

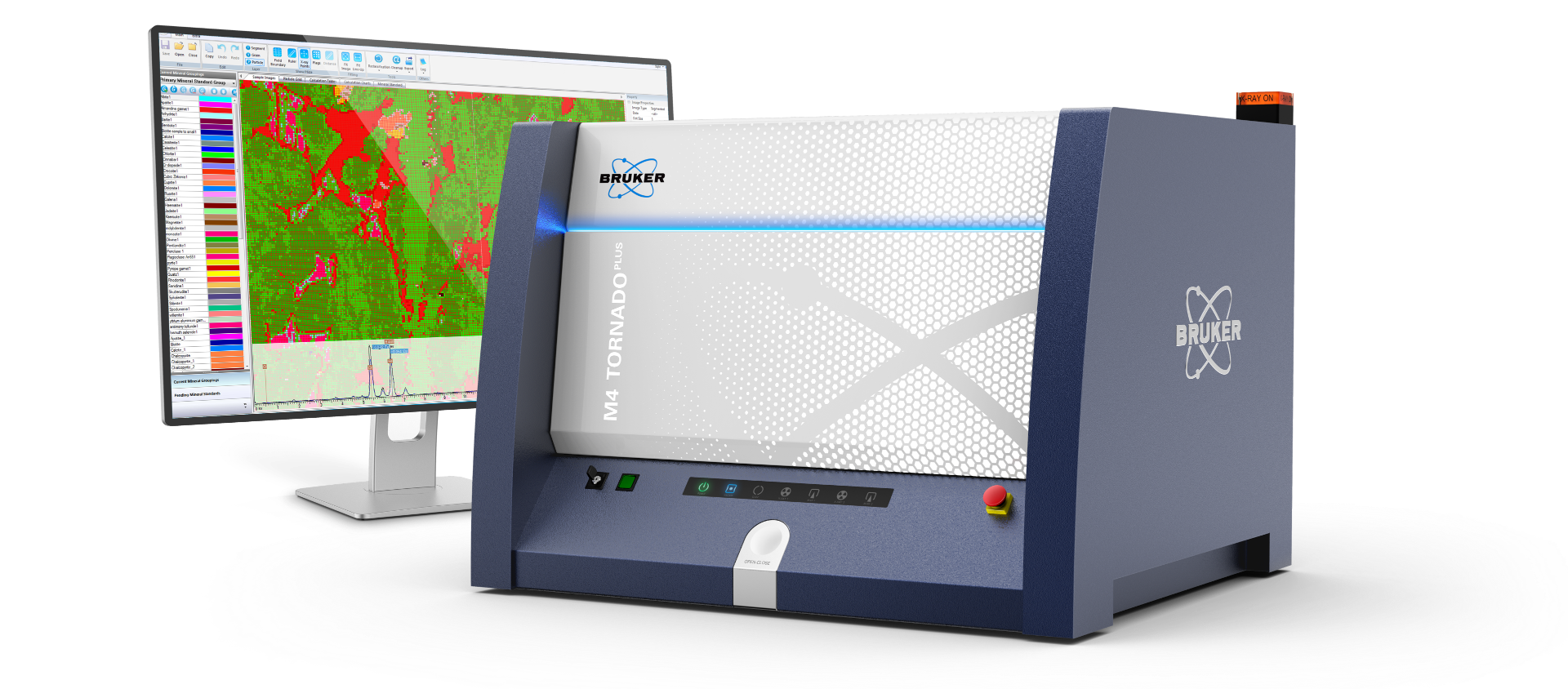

M4 TORNADO AMICS

Sistema automatizado de minerología para micro-XRF

Recopilación de datos y coincidencia de minerales automáticas

La única solución automatizada de mineralogía para micro-XRF

M4 TORNADO AMICS Automated Mineralogy System for µ-XRF

Lo más destacado

16x19
cm
Zona de medición
Perfecto para núcleos de perforación o losas - sin necesidad de pulido o recubrimiento para el análisis en la cámara de muestra de bajo vacío del M4 TORNADO
<20
mm
Tamaño de punto
Mapeo de elementos y minerals principales, secundarios y traza en la resolución necesaria para la mayoría de los problemas geológicos
>1340
Minerales en la base de datos
AMICS está precargado con una base de datos de minerales ampliable por el usuario y utiliza la coincidencia de espectro completo de incógnitas a esta base de datos

Automatización de la recopilación de datos micro-XRF y de la identificación de fases

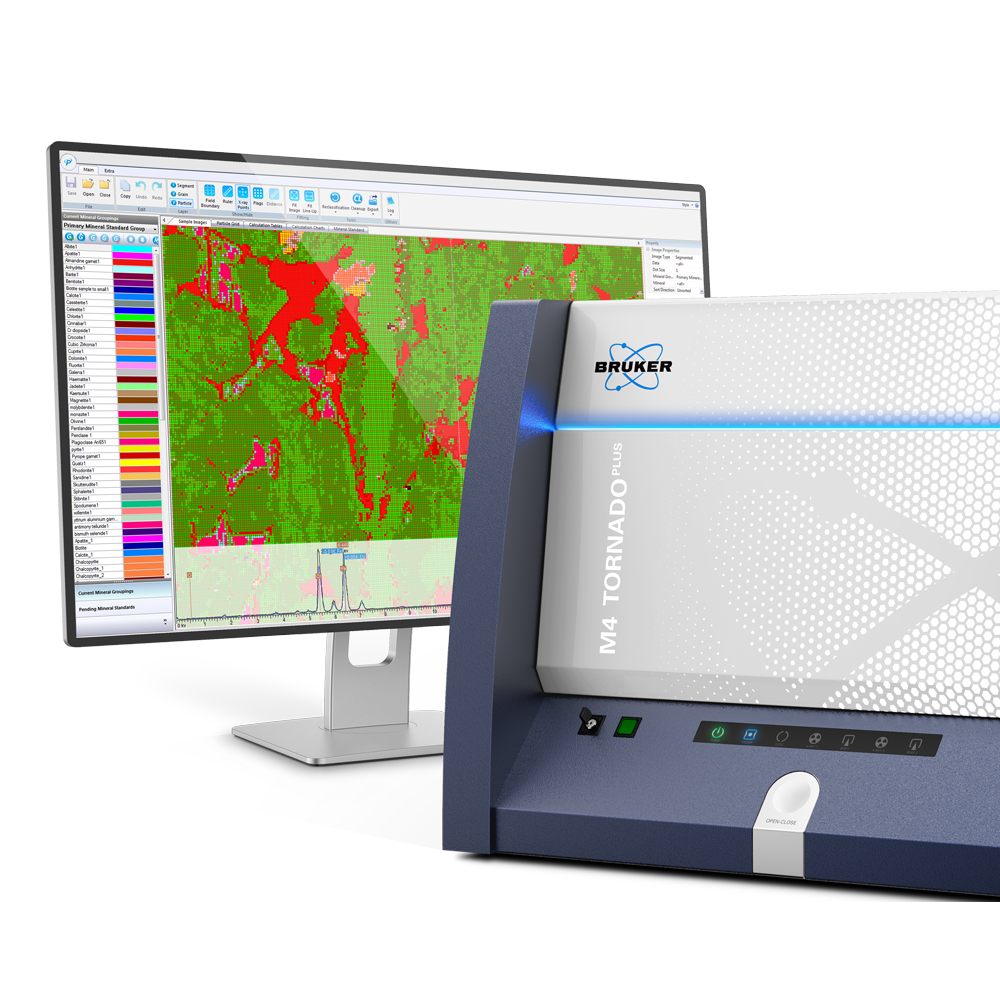

M4 TORNADO AMICS es un nuevo e innovador enfoque de la minerología automatizada que utiliza la excitación de rayos X para recoger espectros de energía para el emparejamiento de minerales. Este paquete combina el análisis de distribución elemental de alta resolución ultrarrápido del M4 TORNADO y la tecnología de automatización y clasificación de fases del software AMICS.

  • M4 TORNADO AMICS tiene una gran cámara de muestra que funciona a baja presión atmosférica que solo requiere una superficie plana sin recubrimiento o pulido especial. Perfecto para núcleos de perforación, losas y capas finas de palanquillas, o incluso granos sin pulir.
  • Automatización rápida de mediciones repetidas con una amplia gama de portamuestras y áreas de medición personalizadas.
  • Análisis de muestras completas para identificar la minerología o fases, caracterizar texturas y asociaciones, aplicar cálculos estadísticos y notificar resultados como mapas, diagramas y gráficos.
  • El innovador árbol de espectro permite a los usuarios clasificar fases desconocidas, incluidas soluciones sólidas complejas, límites y fases mixtas.

Beneficios

¿Cómo puede micro-XRF encajar en mi flujo de trabajo de caracterización mineralógica y textural?

El M4 TORNADO AMICS se puede integrar en cualquier flujo de trabajo para agregar mapas geoquímicos y minerales a partir de cualquier muestra preparada o no preparada: núcleo de perforación, muestras de mano, palanquillas, secciones delgadas y granos. Este instrumento innovador y robusto captura información mineral dentro de un marco textural y elemental.

  • Los excelentes límites de detección de elementos traza y los tiempos de medición rápidos producen mapas de fase de resolución de < 20 m que permiten la toma de decisiones rápida y la selección de muestras para su posterior análisis por AMICS SEM u otras técnicas que requieren muestras preparadas más pequeñas.
  • M4 TORNADO AMICS es ideal para mediciones de muestras con granos minerales grandes como rocas ígneas cristalinas gruesas o arenas minerales pesadas, lo que permite un análisis rápido antes de que el triturado y dimensionado elimine el contexto textural orginal
  • El robusto instrumento M4 TORNADO se puede utilizar en ubicaciones de campo en todo el mundo; es fácil de usar, autónomo y no tiene consumibles. Cuando está equipado con M4 TORNADO AMICS y combinado con un SEM compacto y herramientas de preparación de muestras apropiadas para el campo, puede proporcionar una solución analítica litológica y textural completa in situ para una rápida toma de decisiones tácticas.

Aplicaciones

¿Cuál es su desafío analítico?

Exploración mineral

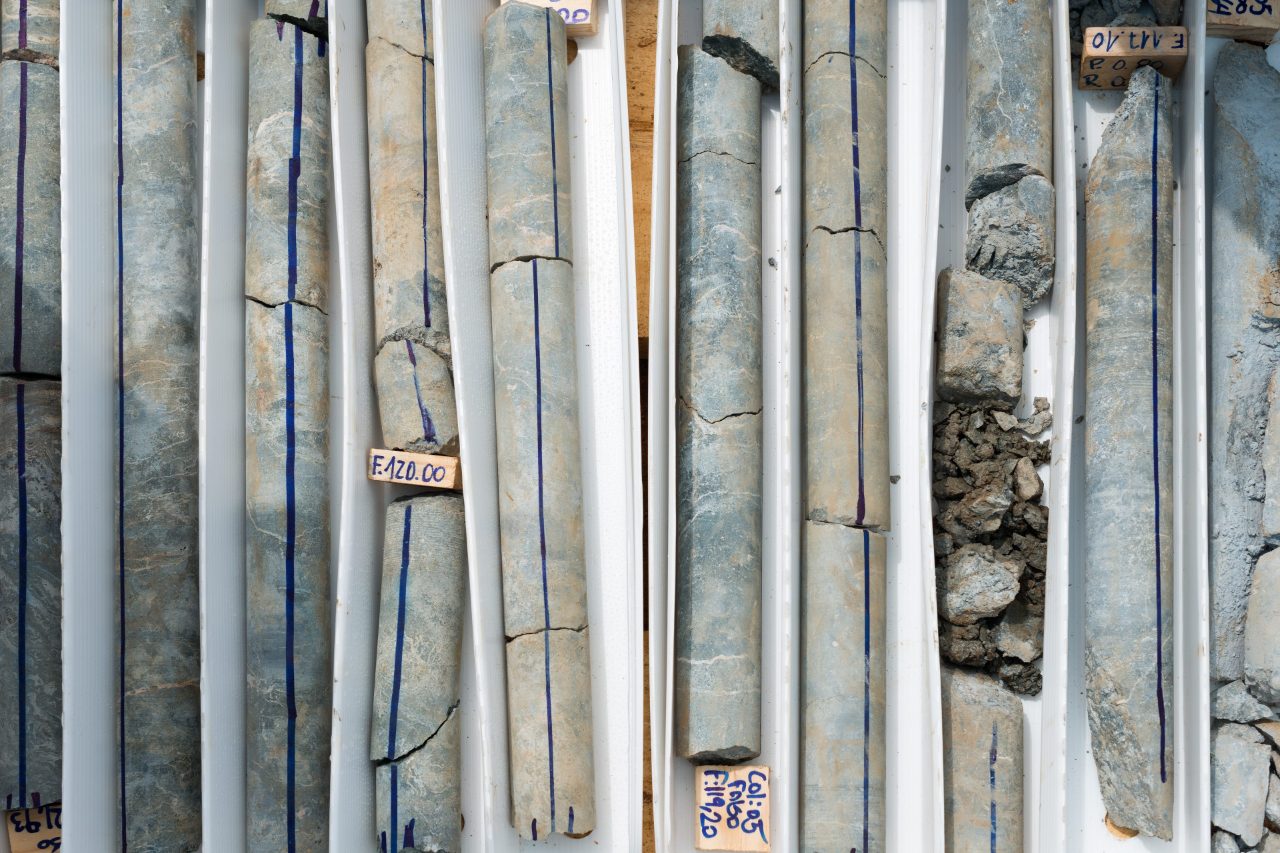

Litotipo de núcleo de perforación, análisis de minerales y texturas

M4 TORNADO AMICS se convierte en una herramienta crítica en el flujo de trabajo de caracterización principal mediante la captura y preservación de la información mineral y textural perdida cuando el núcleo se tritura. Esta información mineral y textural original, y la geoquímica adicional derivada de ella, se pueden utilizar para caracterizar geometrías del cuerpo del mineral y desarrollar vectores de mineral en entornos de exploración. Los datos minerales resueltos espacialmente permiten contextualizar los análisis geoquímicos y XRD a granel tradicionales, y cuando se combinan con mapeo de elementos, el M4 TORANDO AMICS proporciona información clave para el desarrollo de modelos de exploración robustos.
Minerales industrales

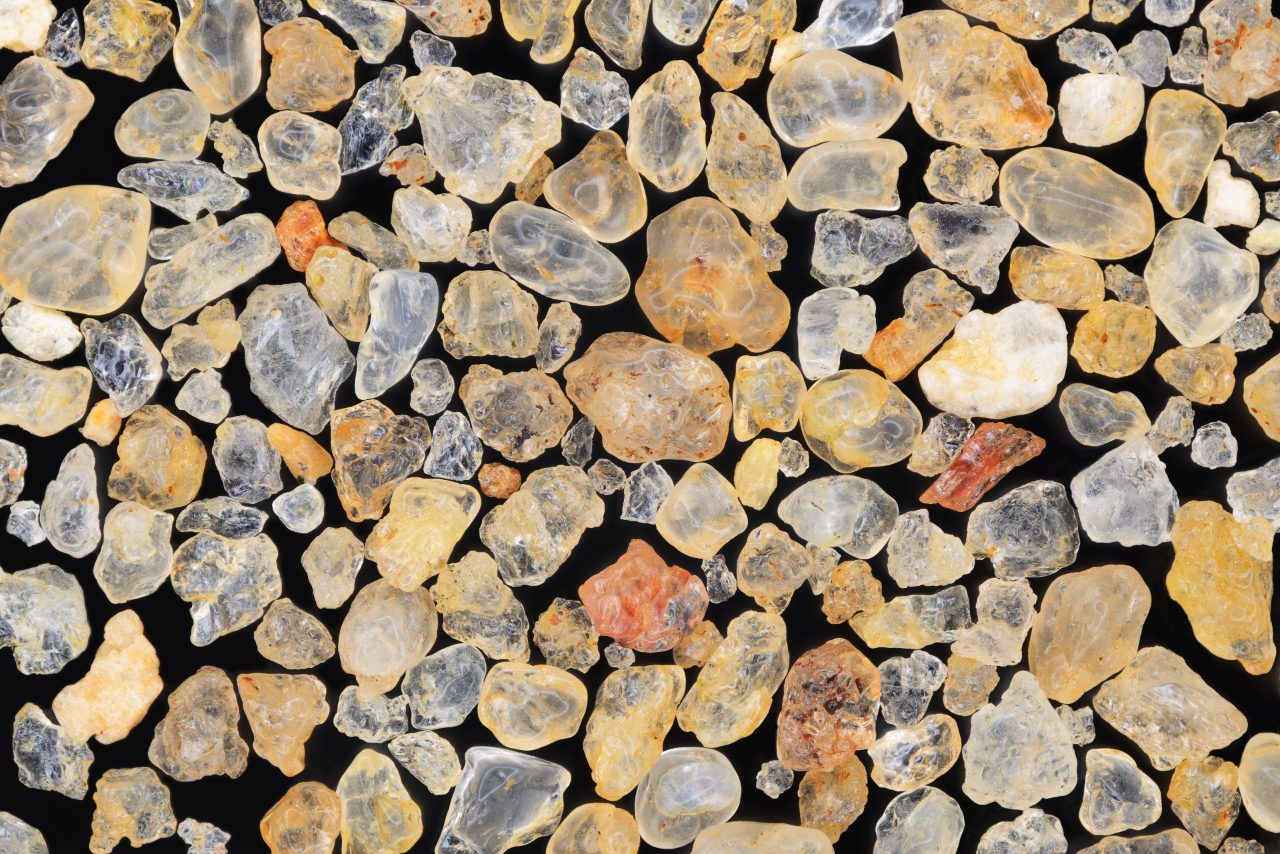

Análisis de arenas minerales pesadas

Las arenas minerales pesadas son una fuente importante para los elementos circonio, titanio, tungsteno y tierras raras. M4 TORNADO AMICS es una solución única para la evaluación rápida de la minerología modal para objetivos de exploración y producción. Las muestras se pueden analizar con una preparación mínima de la muestra con minerales ordenados por clase de tamaño y mineral. El M4 TORNADO es fácil de usar y se puede instalar cerca de las instalaciones de producción, lo que resulta en una rápida producción de datos para una toma de decisiones táctica extremadamente rápida.
Petrología y geoquímica

Mineralogía de alta resolución espacial y geoquímica de elementos traza

El M4 TORNADO AMICS permite la caracterización cuantitativa de minerales y texturas modales de la mayoría de las muestras geológicas con micro-XRF. La capacidad de mapear grandes áreas rápidamente permite un análisis completo de la muestra con sesgo limitado, proporcionando plena confianza en los resultados. Utiliza datos elementales y mapas minerales como herramientas para una selección de muestras más informada para el análisis SEM-EDS. El análisis de minerales de baja abundancia en muestras grandes reduce el tiempo y el costo en la caracterización y análisis de muestras adicionales usando EMP y LA-ICP-MS.

Especificaciones

Técnicas

<20 m punto XRF Un enfoque de rayos X policapaliario para el análisis XRF de haz agudo Espectro árbol

Binning y clasificación de espectros por EEB y criterios espectrales de energía

C a U Rango de cuantificación en el M4 TORNADO PLUS. Cubra la mayor parte de la tabla periódica con límites de detección de ppm. Base de datos de minerales completa

Base de datos con más de 1300 fases minerales y software para recopilar y gestionar fases personalizadas

Coincidencia de la lista completa de espectro completo (FSWL) Coincidencia espectral utilizando todo el espectro dispersivo de energía contra toda la lista de minerales Automatización de la recopilación de datos

Automatice la recopilación de datos de M4 TORNADO y M4 TORNADO PLUS, incluidos los portamuestras de liberación rápida y con áreas de medición personalizadas

Accesorios

AMICS para SEM-EDS

El M4 TORNADO AMICS forma parte del innovador grupo de sistemas mineralógicos automatizados de Bruker que proporciona datos minerales de micro-XRF y SEM-EDS. AMICS para SEM-EDS reúne BSE de alta resolución con EDS de alto rendimiento para conseguir una solución de mineralogía que automatiza la recopilación y análisis de datos del microscopio electrónico de barrido. AMICS es la herramienta de caracterización de vanguardia para el análisis detallado y cuantitativo de muestras ya que incorpora un innovador sistema de imágenes y análisis.
