Micro-XRF Spektrometer

M4 TORNADO AMICS

Automatisierte mineralogische Scans mit Mikro-RFA

Direkte Datenerfassung und Mineralienabgleich

Die einzige automatisierte Mineralogie-Lösung für micro-XRF

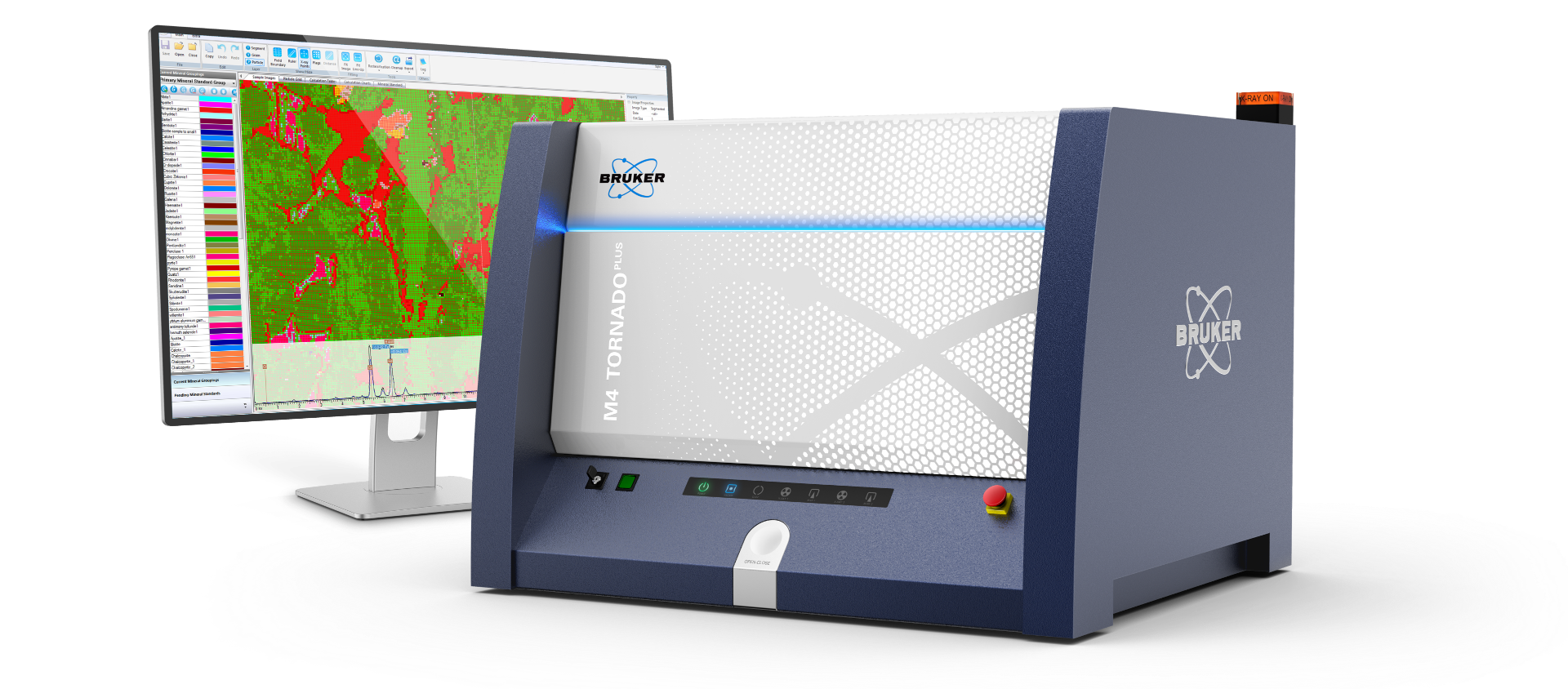

M4 TORNADO AMICS Automated Mineralogy System for µ-XRF

Highlights

16x19
cm
Messbereich
Perfekt für Bohrkerne oder Gesteinsplatten - keine Politur oder Beschichtung für die Analyse in der großen Niedervakuum-Probenkammer des M4 TORNADO erforderlich
<20
µm
Spot-Größe
Flächenscan der Haupt-, Neben- und Spurenelemente und Mineralien mit der für die meisten geologischen Probleme erforderlichen Auflösung
>1340
Mineralien in der Datenbank
AMICS ist mit einer vom Benutzer erweiterbaren Mineralien-Datenbank vorinstalliert und nutzt das gesamte Spektrum der Zuordnung von unbekannten Proben zu dieser Datenbank.

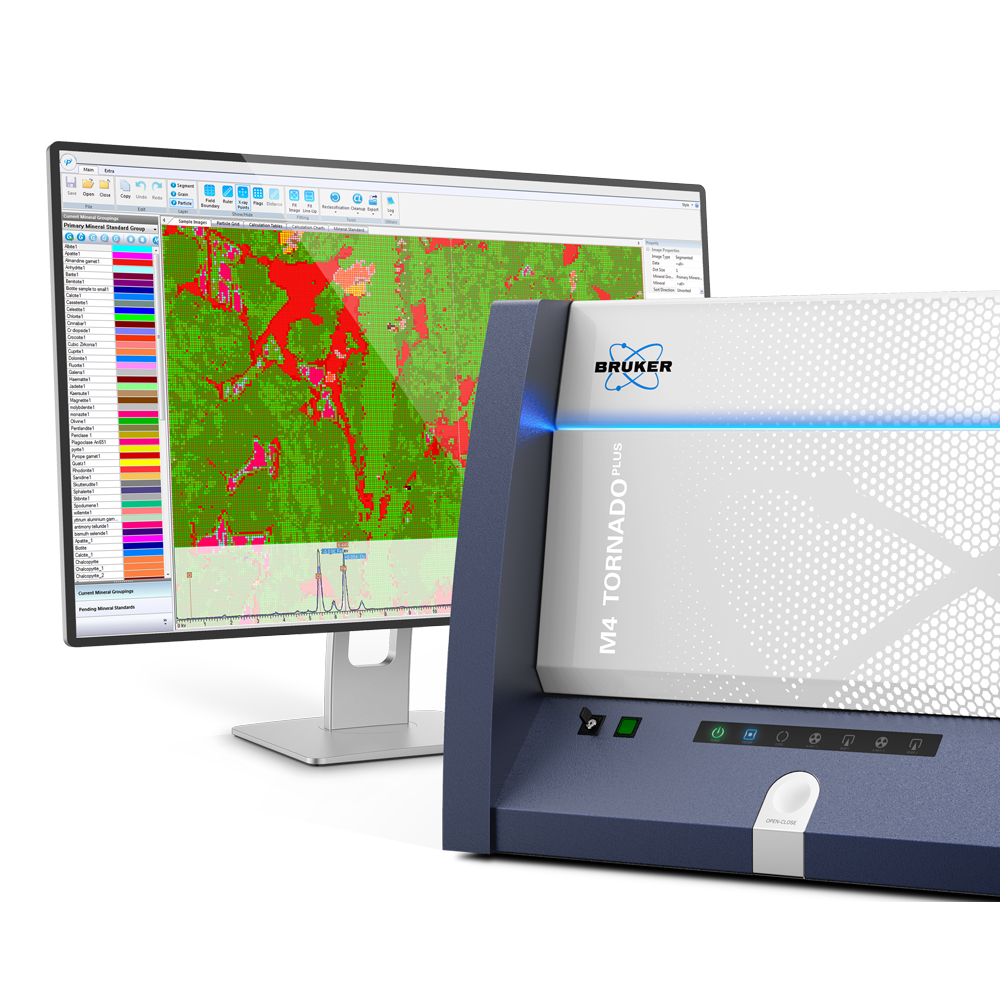

Automatisierung der mikro-RFA Datensammlung und Phasenerkennung

M4 TORNADO AMICS ist ein innovativer neuer Ansatz zur automatisierten Mineralogie, bei dem Röntgenanregung zur Erfassung von Fluoreszenzspektren für die Mineralerkennung eingesetzt wird. Dieses Paket kombiniert die ultraschnelle, hochauflösende Elementverteilungsanalyse des M4 TORNADO mit der Automatisierungs- und Phasenklassifizierungstechnologie der AMICS-Software.

  • M4 TORNADO AMICS verfügt über eine große Probenkammer, die bei niedrigem atmosphärischem Druck arbeitet und nur eine ebene Oberfläche ohne spezielle Beschichtung oder Politur erfordert. Perfekt für Kernplatten, Handstücke und Dünnschliffbarren oder sogar unpolierte Kornblöcke.
  • Schnelle Automatisierung wiederholter Messungen mit einer großen Auswahl an Probenhaltern und benutzerdefinierten Messbereichen
  • Analysieren Sie ganze Proben, um die Mineralogie oder Phasen zu identifizieren, Texturen und Zuordnungen zu charakterisieren, statistische Berechnungen vorzunehmen und Ergebnisse als Maps, Diagramme und Grafiken darzustellen.
  • Der innovative "Spectrum Tree" ermöglicht den Benutzern die Klassifizierung unbekannter Phasen, einschließlich komplexer Mischkristalle, Grenz- und Mischphasen.

Vorteile

Wie passt die Mikro-RFA in meinen Arbeitsablauf zur mineralogischen und Texturcharakterisierung?

Integrieren Sie M4 TORNADO AMICS in jeden Arbeitsablauf, um geochemische und mineralogische Karten von allen präparierten oder unpräparierten Proben hinzuzufügen - Bohrkerne, Handproben, Barren, Dünnschliffe und Kornblöcke. Dieses innovative und robuste Instrument erfasst Mineralinformationen im Rahmen ihrer Textur und Elemente.

  • Hervorragende Nachweisgrenzen für Spurenelemente und schnelle Messzeiten erzeugen Phasen-Mappings mit einer Auflösung von < 20 µm, die eine schnelle Entscheidungsfindung und Vorauswahl von Proben für die weitere Analyse durch AMICS SEM oder andere Techniken ermöglichen, welche kleinere aufbereitete Proben benötigen.
  • M4 TORNADO AMICS eignet sich besonders für die Messung von Proben mit großen Mineralteilchen, wie z.B. grobkörniges, kristallines Eruptivgestein oder schwere Mineralsande, und ermöglicht eine schnelle Analyse, noch bevor Zerkleinern und Größentrennung den ursprünglichen Texturzusammenhang eliminiert.
  • Das robuste M4 TORNADO Spektrometer kann weltweit vor Ort eingesetzt werden; es ist einfach zu bedienen, in sich abgeschlossen und hat keine Verbrauchsmaterialien. Wenn es mit M4 TORNADO AMICS ausgestattet und mit einem kompakten REM und feldtauglichen Probenpräparationswerkzeugen kombiniert wird, kann es eine vollständige lithologische und texturanalytische Lösung vor Ort für eine schnelle taktische Entscheidungsfindung bieten.

Anwendungen

Was ist Ihre analytische Herausforderung?

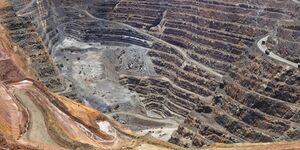

Mineralexploration

Lithotyp-, Mineral- und Texturanalyse von Bohrkernen

M4 TORNADO AMICS wird zu einem wichtigen Werkzeug bei der Bohrkerncharakterisierung, indem es die Mineral- und Texturinformationen erfasst und speichert, die beim Zerkleinern und Aufschließen des Bohrkerns verloren gehen. Diese ursprünglichen Mineral- und Texturinformationen und die daraus abgeleitete zusätzliche Geochemie können zur Charakterisierung von Erzkörpergeometrien und zur Entwicklung von Vektoren zu Erzen in Explorations-umgebungen verwendet werden. Räumlich aufgelöste Mineraldaten ermöglichen die Kontextualisierung traditioneller geochemischer Massen- und XRD-Analysen, und wenn sie mit der Elementarkartierung kombiniert werden, liefert M4 TORANDO AMICS wichtige Informationen für die Entwicklung robuster Explorationsmodelle.
Industrielle Mineralien

Analyse von Schwermineralsanden

Schwermineralische Sande sind eine wichtige Quelle für Zirkonium, Titan, Wolfram und Seltenerdelemente. M4 TORNADO AMICS ist eine einzigartige Lösung zur schnellen Bewertung der modalen Mineralogie für Explorationsziele und Produktion. Proben können mit minimaler Probenvorbereitung analysiert werden, wobei die Mineralien nach Größenklasse und Mineral sortiert werden. Das M4 TORNADO ist einfach zu bedienen und kann in der Nähe von Produktionsanlagen installiert werden, was zu einer zügigen Datenproduktion für eine extrem schnelle taktische Entscheidungsfindung führt.
Petrologie und Geochemie

Räumlich aufgelöste Mineralogie und Spurenelement-Geochemie

M4 TORNADO AMICS ermöglicht die quantitative modale Mineral- und Texturcharakterisierung für die meisten geologischen Proben mit Mikro-RFA. Die Fähigkeit, große Flächen schnell zu mappen, ermöglicht eine vollständige Probenanalyse mit begrenzter Schwerpunktbildung und schafft volles Vertrauen in die Ergebnisse. Verwenden Sie Elementardaten und mineralogische Abbildungen als Werkzeuge für eine sachkundigere Probenauswahl für die SEM-EDS-Analyse. Nehmen Sie Mineralien mit geringem Gehalt in großen Proben ins Visier, um Kosten und Zeit bei der weiteren Probencharakterisierung und -analyse durch EMP und LA-ICP-MS zu sparen.

Spezifikationen

Technische Details

<20 µm Messfleck Polykapillare Röntgenlinse für die XRF-Analyse mit fokussiertem Strahl Spectrum Tree

Binning und Klassifizierung von Spektren nach BSE und energiespektralen Kriterien

C bis Am Quantifizierungsbereich des M4 TORNADO PLUS, deckt den größten Teil des Periodensystems bei ppm-Detektionsgrenzen ab Umfassende Mineraldatenbank

Datenbank mit über 1300 Mineralphasen und Software zur Erfassung und Verwaltung kundenspezifischer Phasen

Full Spectrum Whole List (FSWL) matching Spektrenabgleich unter Verwendung des gesamten energiedispersiven Spektrums gegen die gesamte Mineralienliste Automatische Datenerfassung

Automatisieren Sie die Datenerfassung von M4 TORNADO und M4 TORNADO PLUS, einschließlich Schnellwechsel-Probenhaltern und benutzerdefinierter Messbereiche

Accessories

AMICS für REM-EDX

Das M4 TORNADO AMICS ist Teil des innovativen automatisierten Mineralogie-Umgebung von Bruker, die Mineraldaten aus Mikro-RFA und REM-EDX liefert. AMICS für REM-EDX vereint hochauflösende BSE mit Hochdurchsatz-EDX für eine automatisierte Mineralogie-Lösung, welche die Erfassung und Analyse von Daten aus dem Rasterelektronenmikroskop automatisiert. AMICS ist das Charakterisierungstool der nächsten Generation für die detaillierte und quantitative Analyse von Proben unter Einbeziehung innovativer Bildgebung und Analyse.
