M4 TORNADO AMICS

Sistema Automatizado de Mineralogia para micro-XRF

Automatize a coleta de dados e a correspondência de minerais

A única solução de mineralogia automatizada para micro-XRF

Destaques

16x19
cm
Área de medição
Perfeito para perfurar rochas ou rochas em placas - não é necessário polimento ou revestimento para análise na grande câmara de amostra de baixo vácuo do M4 TORNADOS
<20
µm
Tamanho do ponto
Mapeie elementos e minerais maiores, menores e traços na resolução necessária para a maioria dos problemas geológicos
>1340
Minerais no banco de dados
O AMICS é pré-carregado com um banco de dados mineral expansível pelo usuário e usa correspondência de espectro inteiro de incógnitas para este banco de dados

Automação da Coleta de Dados Micro-XRF e Identificação de Fase

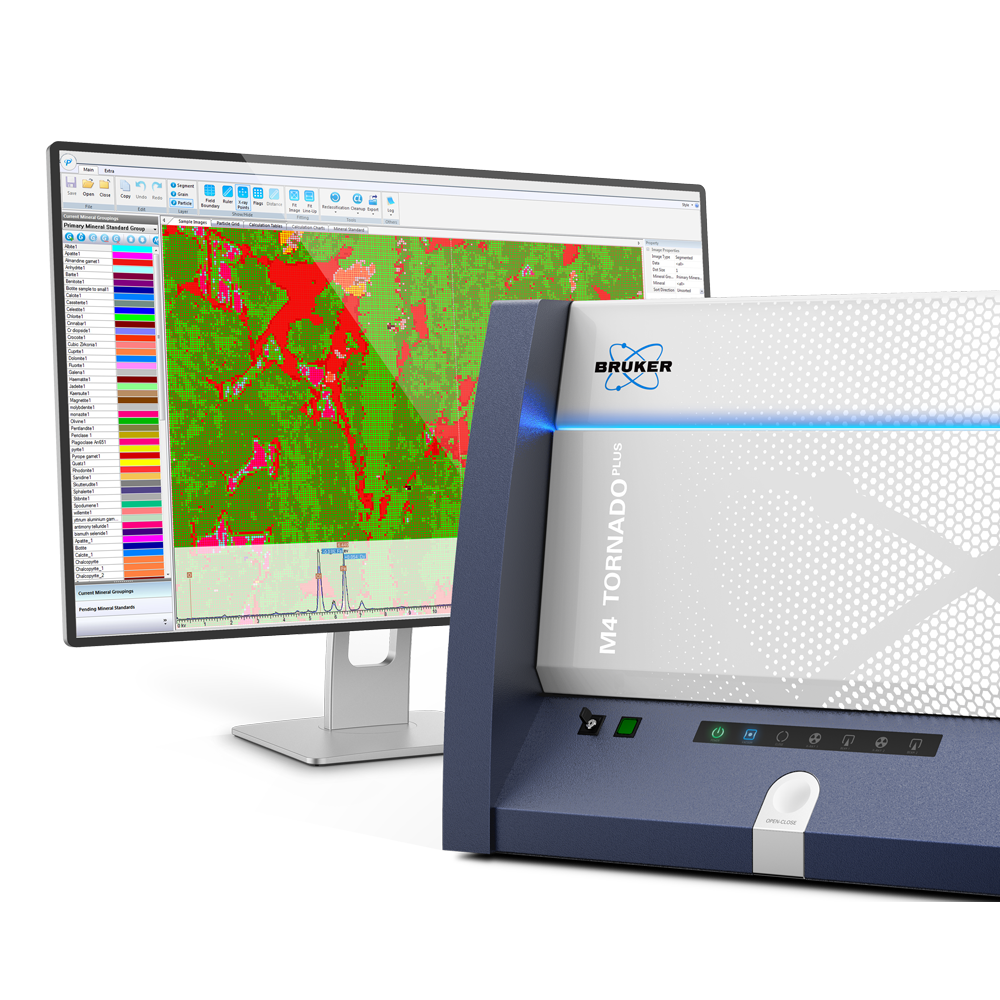

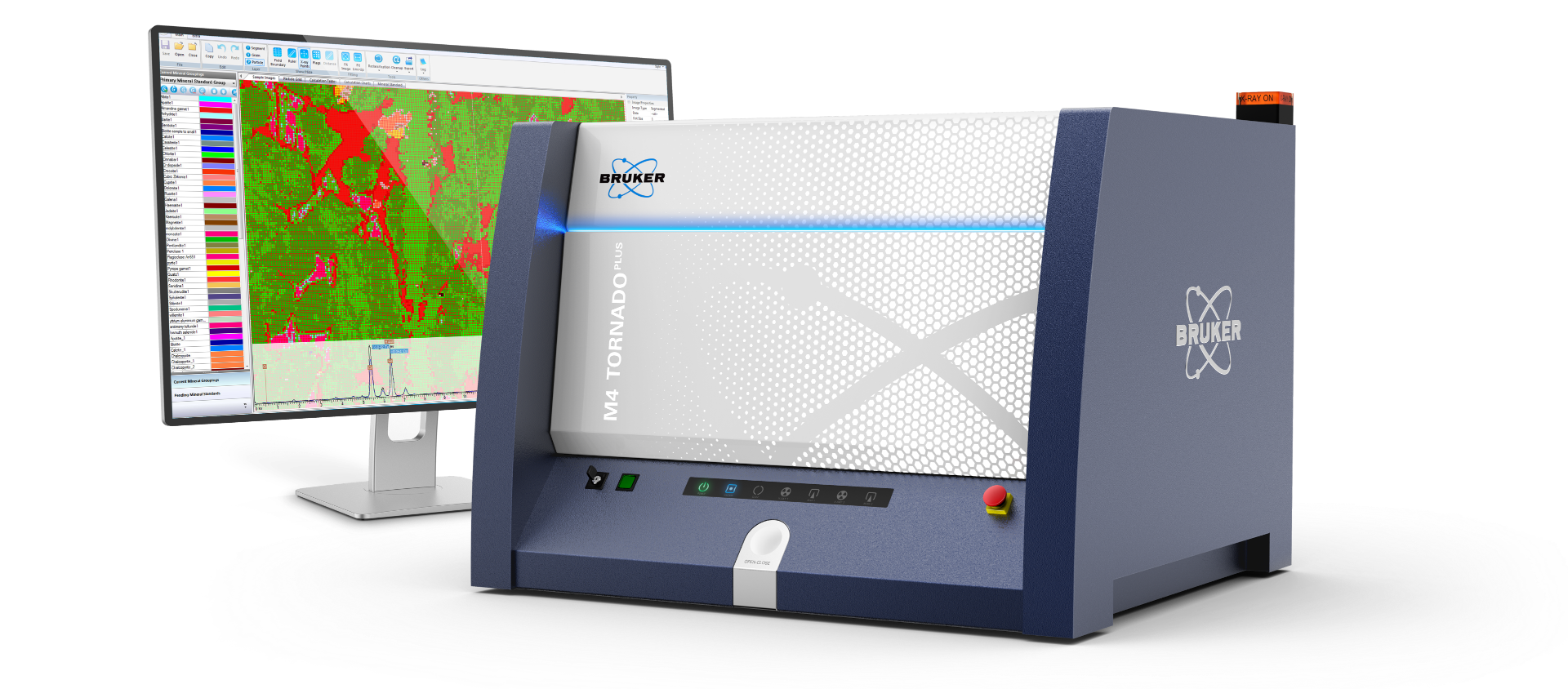

M4 TORNADO AMICS é uma nova abordagem inovadora para mineralogia automatizada usando excitação de raios-X para coletar espectros de energia para correspondência mineral. Este pacote combina a análise de distribuição elementar de alta resolução ultrarrápida do M4 TORNADO e a tecnologia de automação e classificação de fase do software AMICS.

  • O M4 TORNADO AMICS possui uma grande câmara de amostra que opera em baixa pressão atmosférica necessitando apenas de uma superfície plana sem revestimento ou polimento especial. Perfeito para núcleo de lajes, lajes de amostra manual e tarugos de seção fina, ou até mesmo montagens de grãos não polidos.
  • Automatize rapidamente medições repetidas com uma ampla variedade de porta-amostras e áreas de medição personalizadas.
  • Analise amostras inteiras para identificar mineralogia ou fases, caracterize texturas e associações, aplique cálculos estatísticos e relate resultados como mapas, tabelas e gráficos.
  • A inovadora Spectrum Tree permite que os usuários classifiquem fases desconhecidas, incluindo soluções sólidas complexas, fases de fronteira e mistas.

Benefícios

Como o Micro-XRF pode se encaixar no meu fluxo de trabalho de caracterização mineralógica e textural?

Integre o M4 TORNADO AMICS em qualquer fluxo de trabalho para adicionar mapas geoquímicos e minerais de qualquer amostra preparada ou não - núcleo de perfuração, amostras manuais, tarugos, seções finas e montagens de grãos. Este instrumento inovador e robusto captura informações minerais dentro de uma estrutura textural e elementar.

  • Excelentes limites de detecção de elementos-traço e tempos de medição rápidos produzem mapas de fase de resolução < 20 µm que permitem uma rápida tomada de decisão e seleção de amostras para análise posterior por AMICS SEM ou outras técnicas que exigem amostras preparadas menores.
  • O M4 TORNADO AMICS é ideal para medições de amostras com grandes grãos minerais, como rochas ígneas cristalinas grosseiras ou areias minerais pesadas, permitindo uma análise rápida antes da britagem e dimensionamento elimina o contexto textural original
  • O robusto instrumento M4 TORNADO pode ser implantado em locais de campo em todo o mundo; é fácil de usar, independente e não possui consumíveis. Quando equipado com M4 TORNADO AMICS e combinado com um SEM compacto e ferramentas de preparação de amostra apropriadas para o campo, ele pode fornecer uma solução analítica de textura e litológica completa no local para uma rápida tomada de decisão tática.

Aplicações

Qual é o seu desafio analítico?

Exploração Mineral

Litótipo do Núcleo de Perfuração, Análise Mineral e de Textura

O M4 TORNADO AMICS torna-se uma ferramenta crítica no fluxo de trabalho de caracterização do testemunho, capturando e preservando as informações minerais e texturais perdidas quando o testemunho é triturado e despolpado. Esta informação mineral e textural original, e geoquímica adicional derivada dela, pode ser usada para caracterizar geometrias de corpos de minério e desenvolver vetores para minério em ambientes de exploração. Os dados minerais resolvidos espacialmente permitem contextualizar as análises geoquímicas e de DRX tradicionais e, quando combinados com o mapeamento elementar, o M4 TORANDO AMICS fornece informações críticas para o desenvolvimento de modelos de exploração robustos.
Minerais industriais

Análise de areias minerais pesadas

As areias minerais pesadas são uma importante fonte de zircônio, titânio, tungstênio e elementos de terras raras. O M4 TORNADO AMICS é uma solução exclusiva para avaliação rápida da mineralogia modal para alvos de exploração e produção. As amostras podem ser analisadas com preparação mínima da amostra com minerais classificados por classe de tamanho e mineral. O M4 TORNADO é fácil de usar e pode ser instalado próximo às instalações de produção, resultando em rápida produção de dados para tomada de decisão tática extremamente rápida.
Petrologia e Geoquímica

Mineralogia espacialmente resolvida e geoquímica de elementos traços

O M4 TORNADO AMICS permite a caracterização quantitativa modal mineral e textural da maioria das amostras geológicas com micro-XRF. A capacidade de mapear grandes áreas rapidamente permite uma análise completa da amostra com viés limitado, proporcionando total confiança nos resultados. Use dados elementares e mapas minerais como ferramentas para uma seleção de amostras mais informada para análise SEM-EDS. Direcione minerais de baixa abundância em grandes amostras para reduzir o tempo e o custo na caracterização e análise de amostras adicionais por EMP e LA-ICP-MS.

Especificações

Detalhes técnicos

<20 µm XRF spot A polycapillary X-ray focus for focussed beam XRF analysis Spectrum tree

Binning and classification of spectra by BSE and energy spectral criteria

C to Am Quantification range on the M4 TORNADO PLUS. Cover most of the periodic table at ppm detection limits. Comprehensive mineral database

Database with over 1300 mineral phases and software to collect and manage custom phases

Full Spectrum Whole List (FSWL) matching Spectral matching using the whole energy dispersive spectrum against the whole mineral list  Data collection automation

Automate data collection from the M4 TORNADO and M4 TORNADO PLUS, including quick-release sample holders and with custom measurement areas

Acessórios

AMICS para SEM-EDS

O M4 TORNADO AMICS faz parte do inovador ecossistema de mineralogia automatizada da Bruker que fornece dados minerais de micro-XRF e SEM-EDS. O AMICS para SEM-EDS reúne BSE de alta resolução com EDS de alto rendimento para uma solução de mineralogia automatizada que automatiza a coleta e análise de dados do Microscópio Eletrônico de Varredura. AMICS é a ferramenta de caracterização de próxima geração para a análise detalhada e quantitativa de amostras incorporando imagens e análises inovadoras.
