Hysitron IntraSpect 90

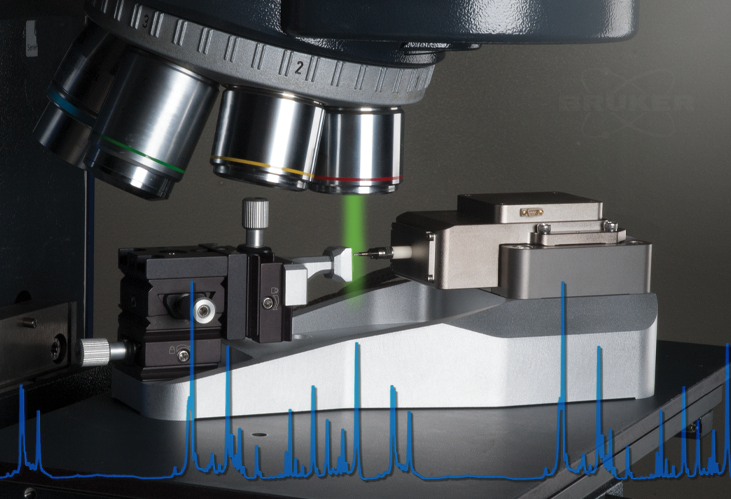

L'Hysitron IntraSpect 90 de Bruker est un système d'indentation in-situ spécialement conçu pour corréler les changements physico-chimiques au cours de la déformation. Ce système s'intègre aux microscopes existants afin de permettre une caractérisation Raman simultanée pendant les essais d'indentation, de tension, de compression ou de flexion sur de faibles surfaces.

Quantitatif

essais mécaniques de l'échelle nanométrique à l'échelle microscopique

Fournit jusqu'à 500 mN de force et 150 μm de déplacement avec des niveaux de bruit inégalés.

Compact

avec cadre de charge à haute rigidité

Se monte facilement sur la platine d'un microscope optique ou Raman déjà en place.

Unique

support d'échantillon PTP

Permet de réaliser des essais de traction uniaxiale sur des fibres, des fils et d'autres géométries d'échantillons avec une cartographie Raman synchronisée.

Télécharger la Brochure

Indentation, traction, compression, flexion

Modes de Test

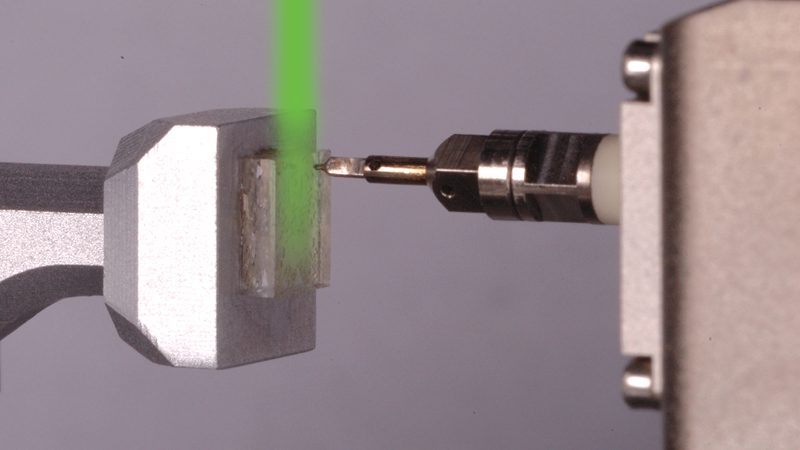

Test d'Indentation

Grâce aux platines de positionnement de l'échantillon à 3 axes, l'échantillon est adéquatement positionné sous une sonde en diamant de forme pyramidale afin que la source laser Raman puisse être focalisée directement sur la zone de contact à un angle de 90°. Cela permet d'observer directement les transformations de phase induites par la pression, l'amorphisation et les réarrangements moléculaires qui se produisent sous le point de contact pendant le test de nanoindentation traditionnel.

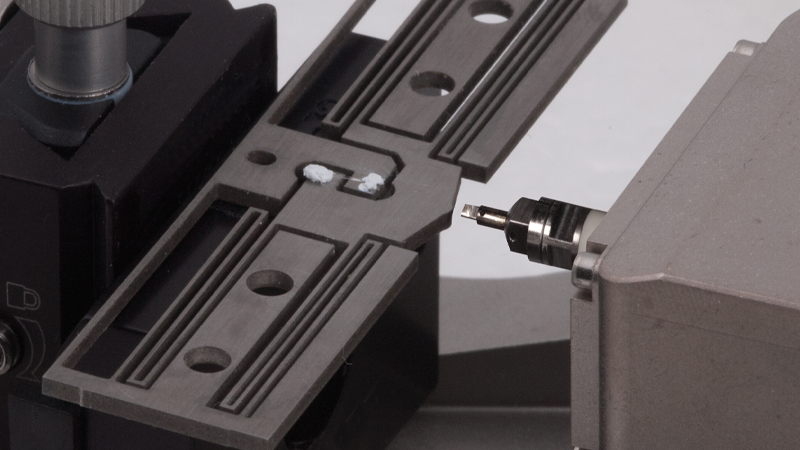

Test de Traction

Un micro dispositif Push-to-Pull (PTP) permet d'appliquer des forces de tension uniaxiales à des fibres, des films et des matériaux 2D de petite taille en association avec la spectroscopie Raman. Les données brutes de force et de déplacement du système permettent d'obtenir facilement les valeurs de contrainte et de déformation qui sont ensuite corrélées aux changements structurels des matériaux.

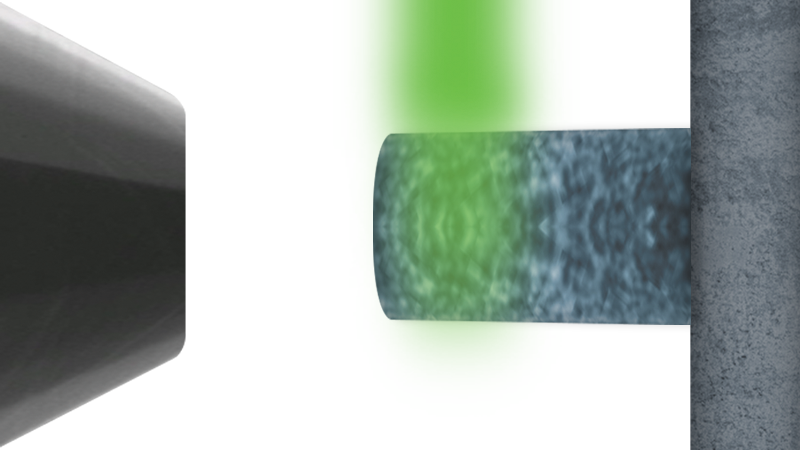

Test de Compression

Grâce à une sonde en diamant aplatie, une tension est appliquée aux piliers, particules et autres structures à petite échelle. Les origines microstructurelles du comportement de déformation et de la résistance sont observées de manière dynamique afin de développer la prochaine génération de matériaux d'ingénierie avancés.

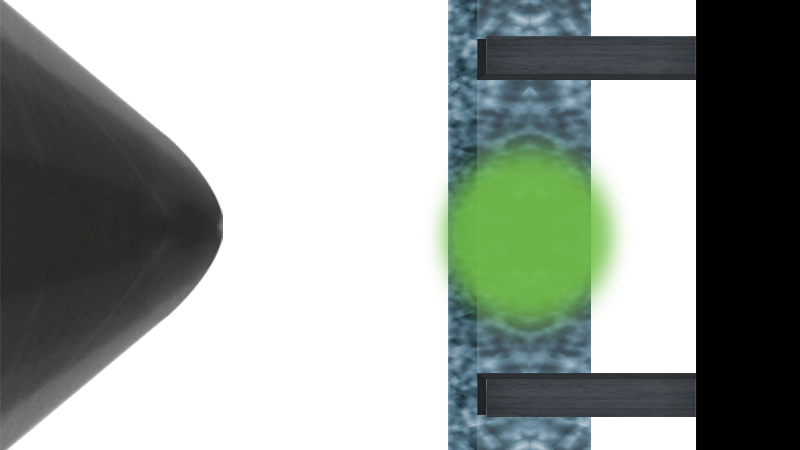

Test de Flexion

Les propriétés élastiques et les propriétés de rupture d'échantillons de micro-leviers et de poutrelles clampées peuvent être mesurées par des tests de flexion. L'imagerie optique simultanée permet d'observer directement l'initiation de la fracture et sa propagation à travers l'échantillon.

Transformez votre Microscope Raman en une Plateforme de Tests Mécaniques

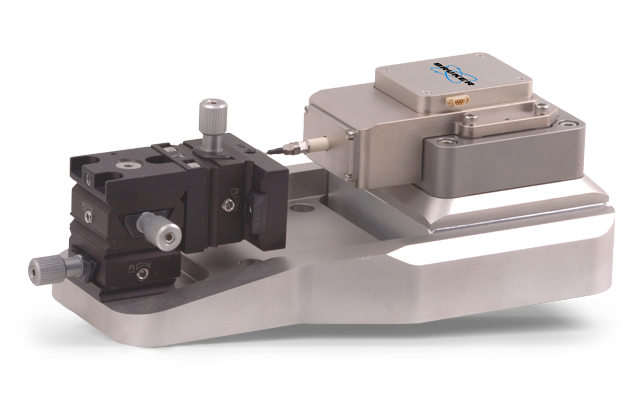

Grâce à sa conception compacte, l'Hysitron IntraSpect 90 se monte facilement sur la platine d'un microscope optique ou Raman déjà en place. Une monture d'échantillon étendue permet à l'objectif d'accéder facilement à la zone de déformation ; et des platines d'échantillon à verrouillage permettent de positionner l'échantillon tout en minimisant son déplacement pendant les essais.

Comprendre l'Évolution de la Déformation

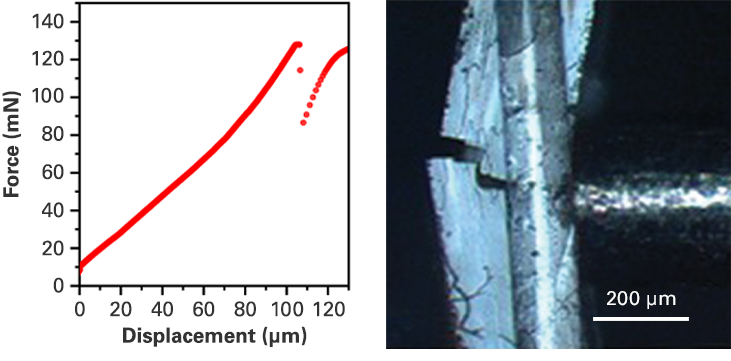

Données mécaniques et d'imagerie synchronisées pendant un test de flexion sur un échantillon cristallin. Les phénomènes mécaniques, tels que la fracture, peuvent être facilement capturés et analysés avec les deux informations.

La conception unique du transducteur de Bruker fournit jusqu'à 500 mN de force et 150 μm de déplacement, avec des niveaux de bruit inégalés pour des tests mécaniques véritablement quantitatifs à des échelles de l'ordre du nanomètre jusqu'à l'échelle microscopique, sous observation Raman simultanée. Les données mécaniques peuvent également être synchronisées avec l'imagerie optique en temps réel dans le logiciel d'analyse TriboScan pour donner une compréhension plus complète de l'évolution de la déformation.
