纳米力学测试仪器

Hysitron IntraSpect 90

针对拉曼显微镜优化的纳米压痕系统
Hysitron IntraSpect 90

亮点

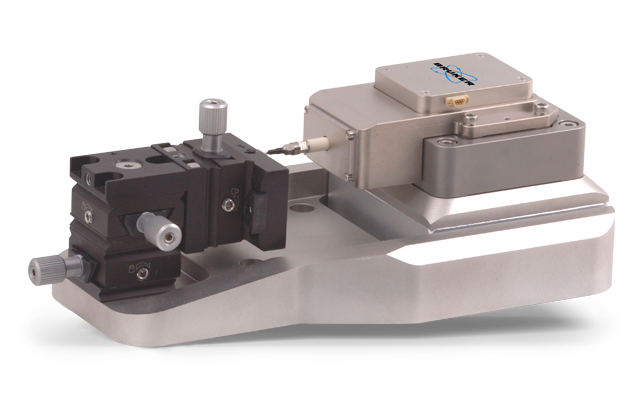

Hysitron IntraSpect 90纳米压痕仪

布鲁克的Hysitron IntraSpect 90是一种原位压痕系统,专门设计用于在变形过程中实时观察物理化学变化。该系统与现有显微镜集成,在压痕、拉伸、压缩或弯曲测试期间同时进行拉曼表征。

定量
纳米尺度到微米尺度力学测试
提供高达 500 mN 的载荷和 150 μm 的位移,具有无与伦比的噪音水平。
紧凑
具有高刚性框架的设计
轻松安装在现有光学或拉曼显微镜平台上。
独特
PTP (压转拉)样品安装
允许通过同步的 Raman 光谱成像对光纤、电线和其他样品进行单轴拉伸测试。

特点

压痕、拉伸、压缩、弯曲

测试模式

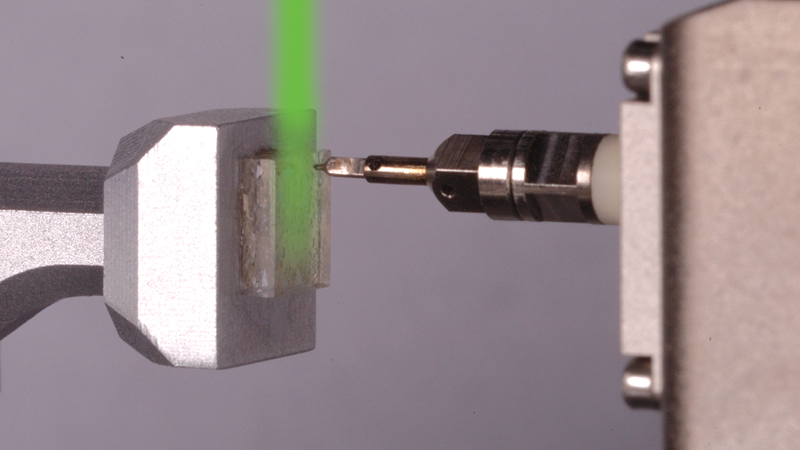

压痕测试

使用 3 轴样品台,将样品准确置于金字塔形金刚石压头下方,使拉曼激光源能够以 90° 的角度直接聚焦在接触区域。这允许在传统的纳米压痕测试过程中接触点下方直接观察压力引起的相变、变形和分子再排列。

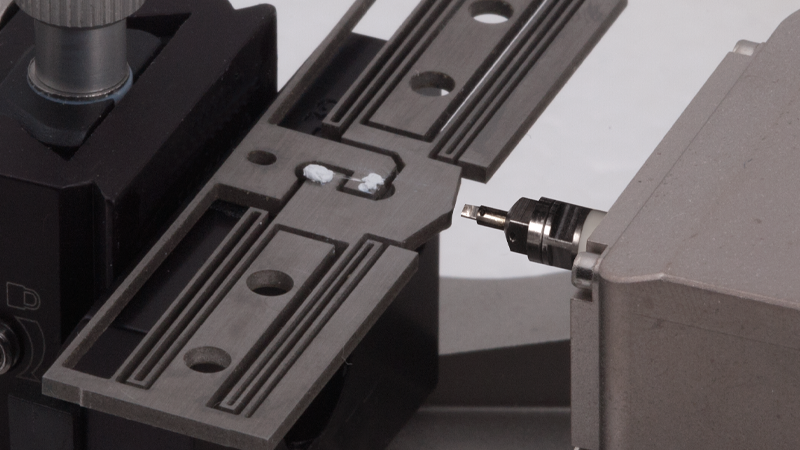

拉伸测试

微型压转拉模块 (PTP)提供将单轴拉伸与拉曼光谱相结合应用于小型纤维、薄膜和 2D 材料的表征手段。应力和应变可以很容易地从系统的原始力和位移输出中获得,并通过拉曼光谱与材料内部的结构变化相关联。

压缩测试

使用平头金刚石压针将应力施加到微柱、颗粒和其他的小型结构上,动态观察变形行为和强度的微观结构起源,为下一代先进工程材料提供信息。

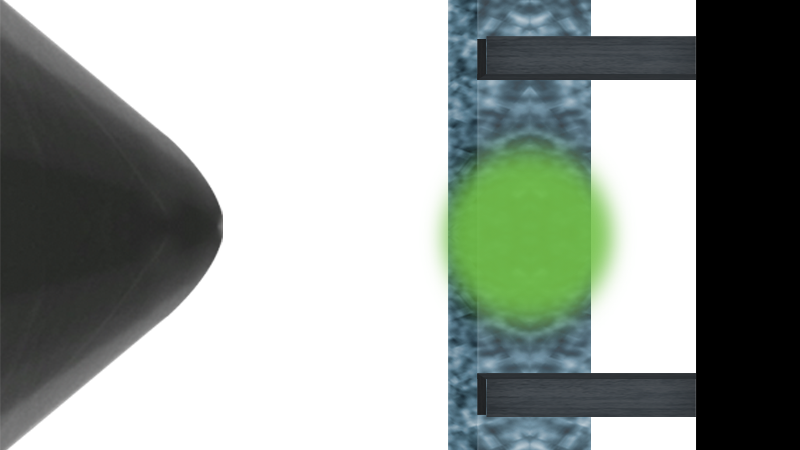

弯曲测试

通过弯曲测试,可以测量微悬臂和夹紧梁试样的弹性和断裂特性。同时进行光学成像,可直接观察裂纹启动和随后通过样品传播的过程。

优势

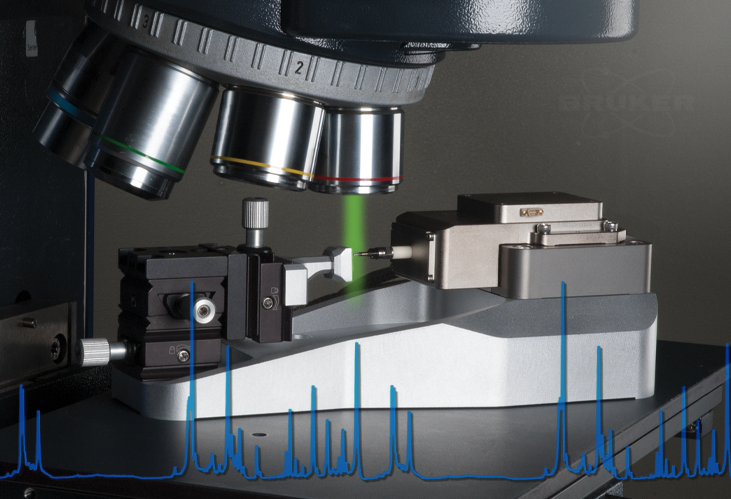

将您的拉曼显微镜转变为力学测试平台

得益于紧凑的设计,Hysitron IntraSpect 90 可轻松安装在现有光学或拉曼显微镜平台上。扩展的样品台为物镜提供空间,以便轻松进入变形区;并在锁定样品阶段提供样品定位,同时最大限度地减少样品在测试期间的位移。

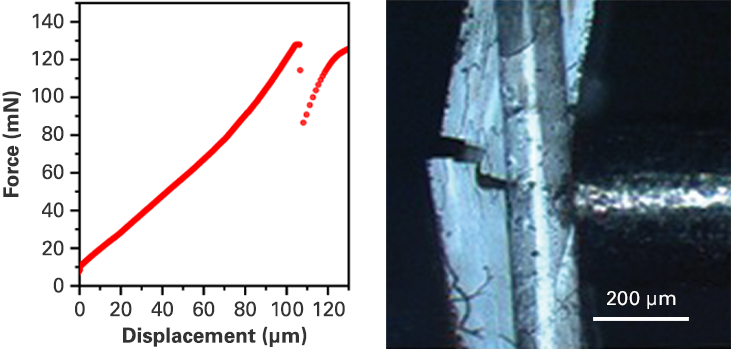

了解变形的演变

在样品的弯曲测试期间同步力学和光谱成像数据。力学现象,如断裂,可以很容易地捕获和分析。

布鲁克独特的传感器设计提供高达 500 mN 的力和 150 μm 的位移,具有无与伦比的噪声水平,可在同时拉曼观察下进行真正的定量纳米尺度到微米尺度力学测试。力学数据还可以与TriboScan分析软件中的实时光学成像同步,以便更完整地了解变形的演变。
