ライフサイエンス向けのEDS

酵母細胞のマッピング

S/TEM の EDS は、材料内の複数の元素を一度に決定する必要がある場合に特に便利です。これは、かなりの数のライフサイエンスのアプリケーションに当てはまります。この図は、オスミウムで染色されAgでラベリングされた酵母細胞、という興味深いアプリケーション例を示しています。0.12 srの立体角と22°の取り出し角で24分以内に取得されたEDSマップは、明らかにAgでのラベリング(明視野像に小さな暗い構造として表示されます)を再現します。さらにEDSはこのセルサンプル内のN, C, S, Pのような他のすべての元素分布を提供します。また、混合した元素マップは、さまざまな元素の分布を相関付ける興味深い情報を提供します。図には、CとO、NとOsとAgの2つの例を示しています。

TEM-EDSの性能が大幅に向上した結果、ライフサイエンスにおける新しいナノスケールの特性評価実験が行われています。

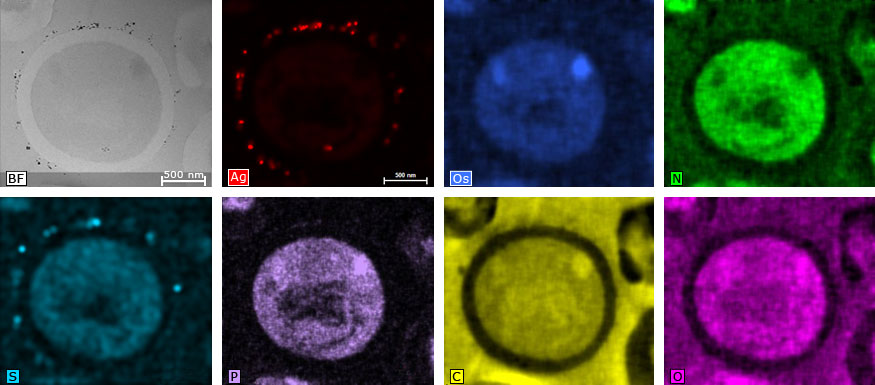

酵母細胞の明視野像と単一元素マップ

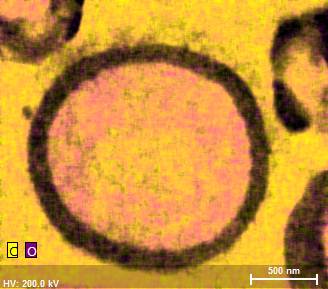

炭素(C)と酸素(O)の混合元素マップ

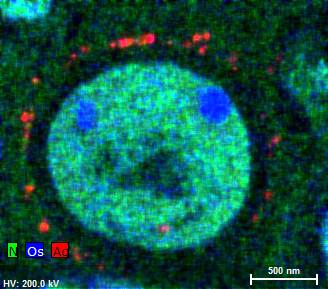

窒素(N)、オスミウム(Os)、銀(Ag)の混合元素マップ
