マイクロXRF分光計

M1 MISTRAL

コンパクトベンチトップマイクロXRF分光計

バルク材料とコーティング

コスト効率の高い運用

M1 MISTRAL Micro-XRF

ハイライト

100 μm
最小スポットサイズ

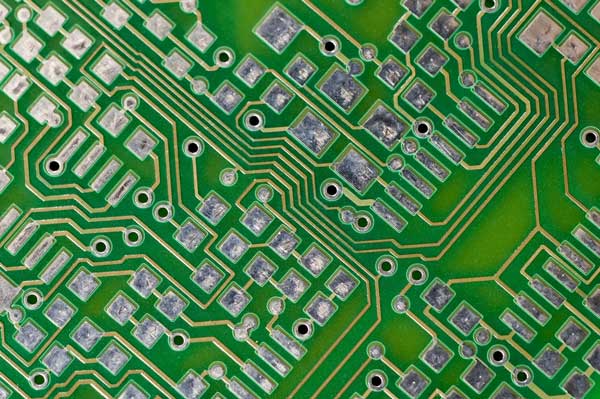

回路基板上の微細な構造の詳細を解決することもできます
2 nm-60 μm
複数の多要素層解析のための厚さ範囲
ASTM B568およびISO 3497に従う層の厚さおよび組成の挑戦的な分析;繰り返し元素を持つレイヤーを含む。プログラム可能なマルチポイント解析
8 ppm
ポリマー中のCuまたはZn、Zn中Pbの検出限界
RoHSスクリーニング、はんだ、プラスチック、金属合金中の微量元素の分析;材料の厚さ、PCB部品上の正確な測定スポット位置の自動補正

コンパクトな多目的ベンチトップマイクロXRF分光計

主な要因

  • 柔軟な機器
  • 操作が容易
  • ユーザーフレンドリーなタッチ画面インターフェイス
  • 生データへのアクセス

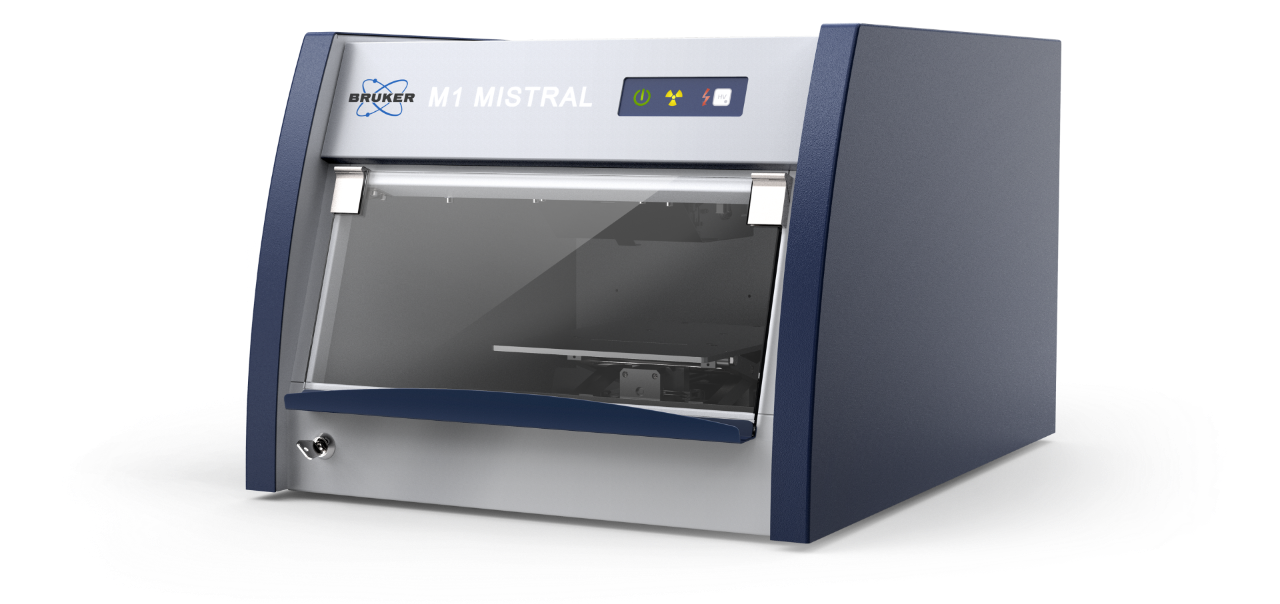

M1 MISTRALは、多目的使用のためのコンパクトなベンチトップエネルギー分散マイクロXRFアナライザです。 M1 MISTRALは、工業環境での迅速かつコスト効率の高い操作のために操作が容易で設計されており、貴金属合金などの材料の元素組成と層厚さや多層構造に関する正確な情報を提供します。

バルクおよびコーティングはASTM標準B568およびヨーロッパの標準ISO 3497に従って分析される。Rhターゲットを介して励起した無電解堆積リン酸ニッケル(NiP)コーティングの分析において高精度を達成することができます。

すべての宝石合金、白金族金属、または銀の正確な組成は、分単位で決定することができます。結果は、重量%またはカラットで出力することができます。

分析は、標準または標準ベースで実行して、さらに高いレベルの精度に達することができます。各アプリケーションに対して、キャリブレーションの大きな可変性が利用可能です。

サンプルの配置からレポートでの結果の印刷まで、完全なワークフローがソフトウェアに統合されます。同時に、生データへのオープンアクセスで完全なトランスペレンスが保証されます。

利点

M1 MISTRALの利点

多種多様な元素を非破壊的に測定することができ、サンプルプレパレーションは必要ありません。複雑な分析タスクでも、プログラム可能な XYZ ステージで自動化され、マウスを 1 回クリックするだけで開始できます。超高速検出システムは、迅速な結果を提供します。

M1 MISTRALは、ppmレベルまで検出限界を駆動するために、優れたカウントレート性能とエネルギー分解能を備えた広いエリアシリコンドリフト検出器(SDD)を備えています。高性能検出器、デジタルパルス処理、および最適化された幾何学的条件により、高効率なX線検出が可能となり、迅速かつ正確な解析結果が得られます。

M1 MISTRALの使いやすくメンテナンスフリーの設計と強力な分析ソフトウェアスイートは、簡単なトレーニングを受けただけの人員でも操作を許可します。消耗品やガスは必要ありません。丈夫な構造は最高の安定性および維持自由操作を保障します。

仕様

技術的な詳細

励起

  • WまたはRhターゲットを備えた高性能マイクロフォーカスチューブ
サンプルサイズと重量の最大値
  • 48x49x20 cm³
  • 1.8 kgまで

検出 器

  • ペルチェ冷却、30 mm² 高性能シリコンドリフト検出器、<150 eVエネルギー分解能 Mn Ka
マキシ。ステージの移動範囲
  • 最大200 mm x 175 mm x 80 mm(オートフォーカスとイージーロード機能を備えた電動XYZステージ用)

幅広い要素

  • デフォルト: Ti (Z =22) から W ターゲット
  • オプション: Rh ターゲットを持つ Al (Z=13) から
計器寸法(W x D x H)
  • 550 mm x 680 mm x 430 mm
X線スポットサイズ
  • コリメーターチェンジャー 0.1 mm ~1.5 mm

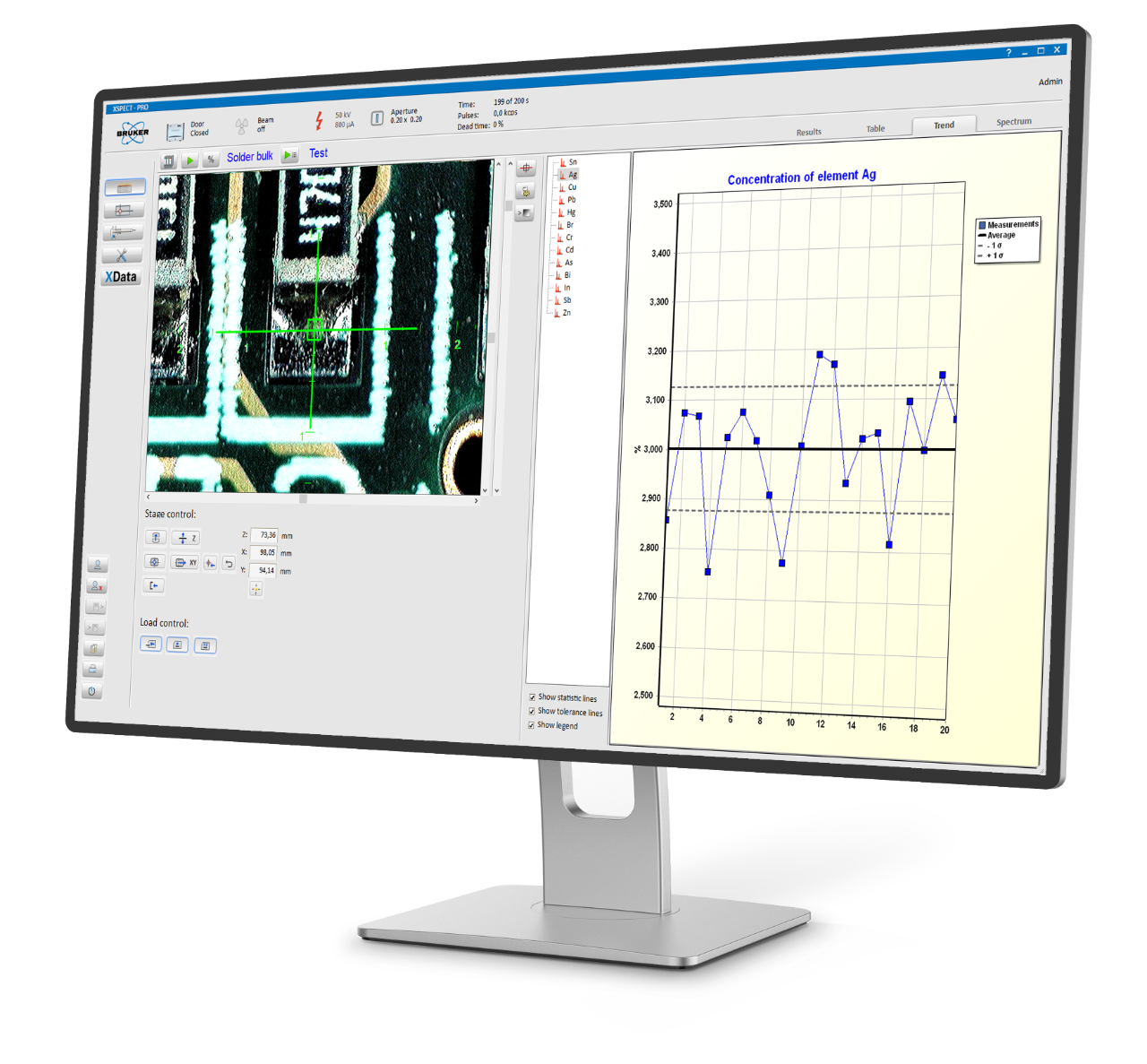

ソフトウェア

XSpectプロ分析ソフトウェアスイート

  • 計測器制御、データ収集、管理
  • ユーザーが選択可能なタッチスクリーンインターフェース
  • ステージ制御とプログラミング
  • 層厚と組成に関する金属多層解析
  • 定量的組成解析、標準無法および標準ベースの経験モデル
  • 自動ピーク識別を持つスペクトラムビューア
  • 統計的プロセス制御 (SPC) 近似曲線とデータ
  • レポートジェネレータ
  • 結果アーカイブ
