大型試料対応マイクロXRF分光計

M6 JETSTREAM

高精度大領域マイクロXRF分析装置

モバイル元素解析装置

超高速マッピング

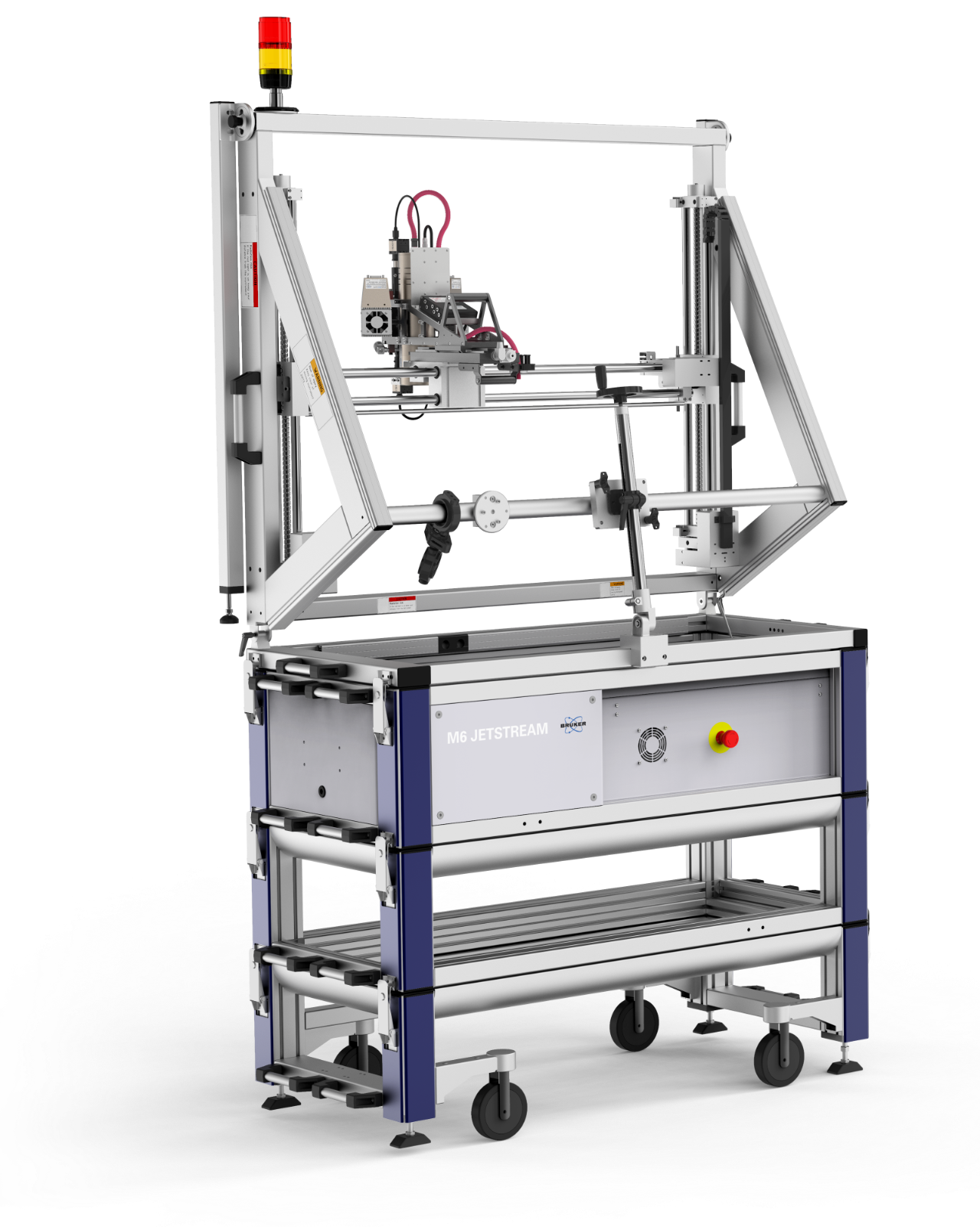

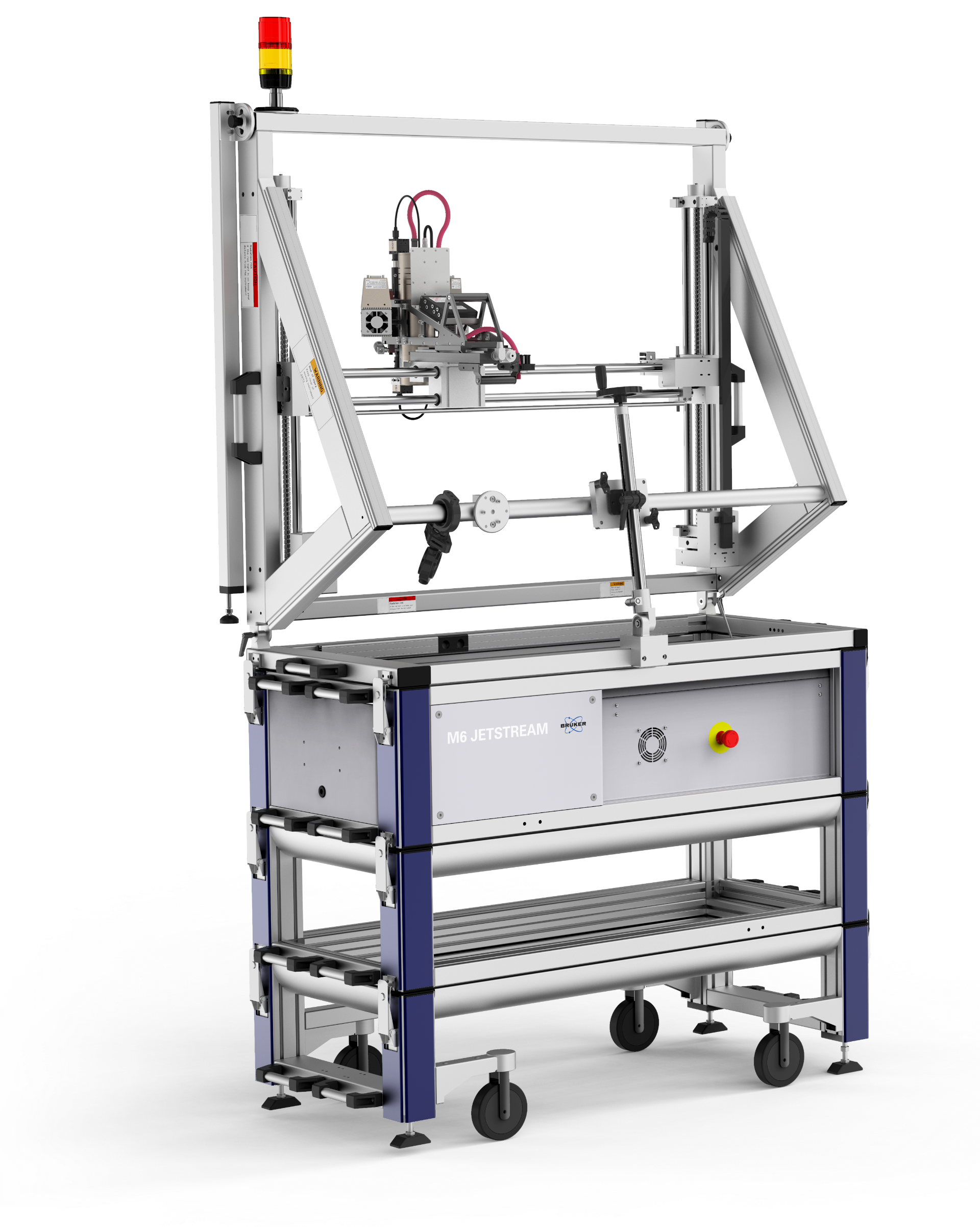

Bruker M6 JETSTREAM µ-XRF spectrometer, Large Area macro XRF Scanner in High Definition

ハイライト

2x60
mm²
SDD サイズ
最速の取得のためのデュアルシリコンドリフト検出器オプション
80x60
cm²
スキャン可能な表面
1 回の実行で大きなサンプルをマッピングする
100-500
um
調整可能なスポットサイズ
スポットサイズは、サンプルの構造に合わせて5つのステップで調整できます

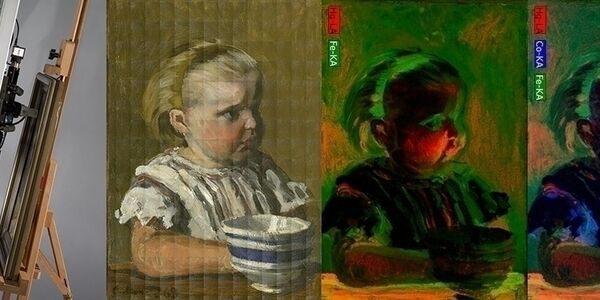

大面積マイクロ-XRFにおける最先端の芸術解釈

大面積マイクロXRF法(マクロ-XRFまたはMA-XRFとも呼ばれる)は大型の絵画、地質サンプル、考古学的人工物および産業部品の分析のための決定的な方法となっています。M6 JETSTREAMは、これらの解析を最高速度および正確度に駆動します。M6 JETSTREAMは、モバイルホイールベースと調整可能なフレームを使用して、サンプルをラボに輸送する代わりにオンサイトで使用できます。

  • 直立サンプルまたは水平面の測定
  • 最大800 x 600 mm²のスキャン可能な領域
  • 最高のマッピング速度のための「オンザフライ」分析
  • サンプルの構造に合わせて調整可能なスポットサイズ
  • XFlash®最大2 x 60 mm²の検出器領域を備えたSDD技術
  • 不均一な表面に焦点の深さを得るためにオプションの特許取得アパーチャーマネジメントシステム(AMS)

利点

M6 JETSTREAM から何が期待できますか?

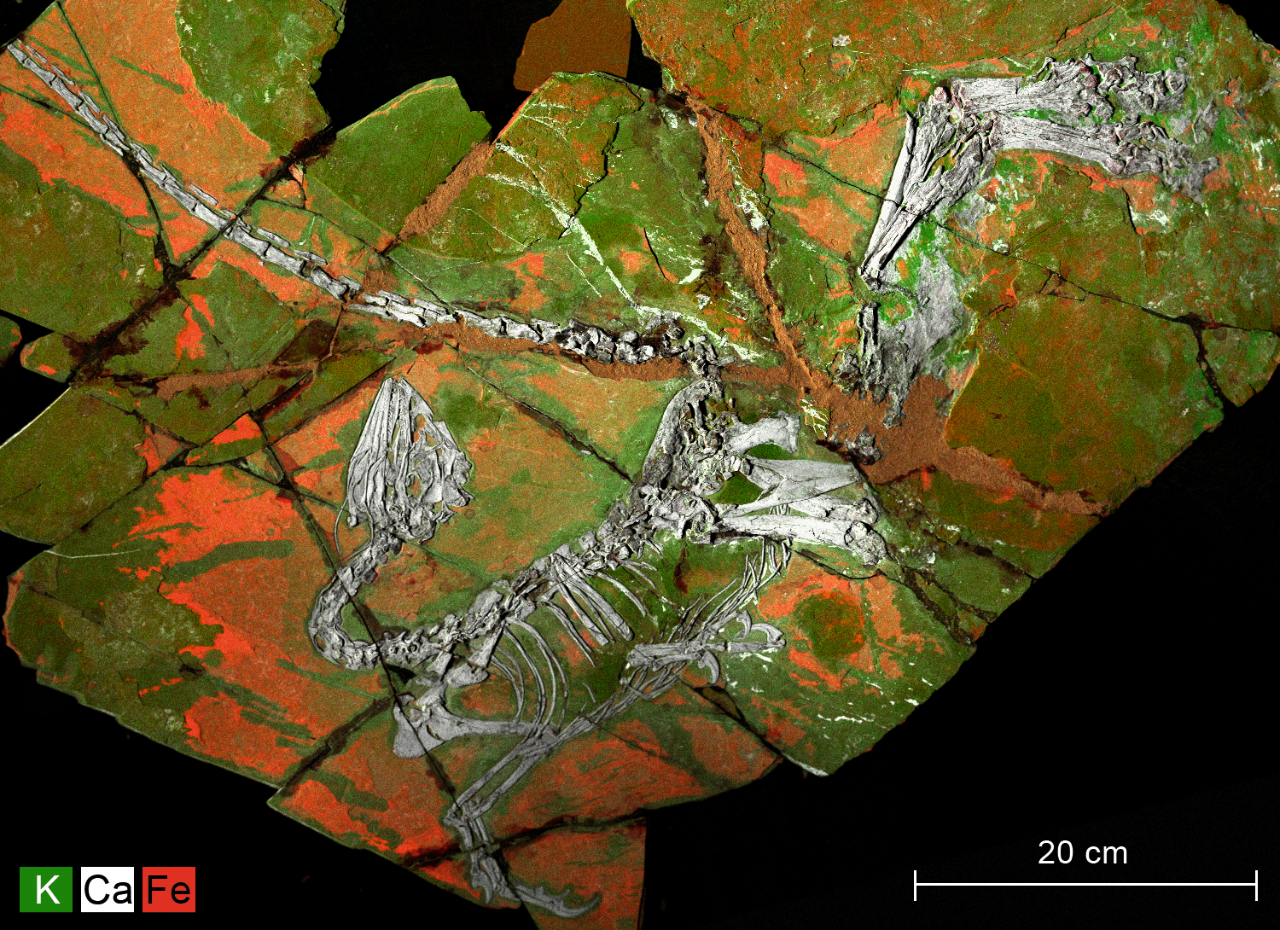

Micro-XRF Study of the Troodontid Dinosaur Jianianhualong Tengi Reveals New Biological and Taphonomical Signals, Jinhua Li et. al, Atomic Spectroscopy 2021 42(1)
  • ほぼすべての表面の元素分布に関する空間的に解決された情報を取得する
  • 1 回の実行で大きな面積のレコード データ取得
  • 1 つの HyperMap データセットで、ピクセルあたりのフル スペクトルと高解像度の光学画像を組み合わせ可能
  • データを処理し、マップからオブジェクトスペクトル、ラインスキャン、化学相を抽出
  • ファンダメンタルパラメータ(FP)法を使用したスペクトルの定量分析
  • 物流を回避し、貴重な物のセキュリティを確保することで、コストと時間を削減
Micro-XRFによる大面積サンプルの分析

仕様

技術的な詳細

最大100 mm/sステージスピード マッピングは、ピクセルあたり1ミリ秒までのドウェル時間で「オンザフライ」で行うことができます



≤145 eVを搭載した30mm²または60mm²のSDD M6 JETSTREAMは、Mn Kαで≤145 eVで指定された異なるブルカーXFlash(R)検出器を装備することができます



垂直測定モードで±10°傾斜 水平測定と垂直測定の間の90°の傾きに加えて、リグは傾斜面に合わせて微調整するために細かいステップで傾けることができます
