X선 회절분석(XRD)

D8 ENDEAVOR

관리 중인 공정 및 품질

자동화 X선 회절기

빠른 샘플 처리용

샘플 처리의 유연성

66/72
산업 표준 샘플 수
두 가지 크기의 대형 샘플 매거진에 배치될 수 있는 모든 종류의 재료에 대해 개별 표본 홀더와 함께 워크업 작업
온라인
컨베이어 또는 로봇자동화 샘플 공급
자동화된 샘플 준비, 측정 및 데이터 평가를 통한 가장 높은 처리량 및 분석 일관성

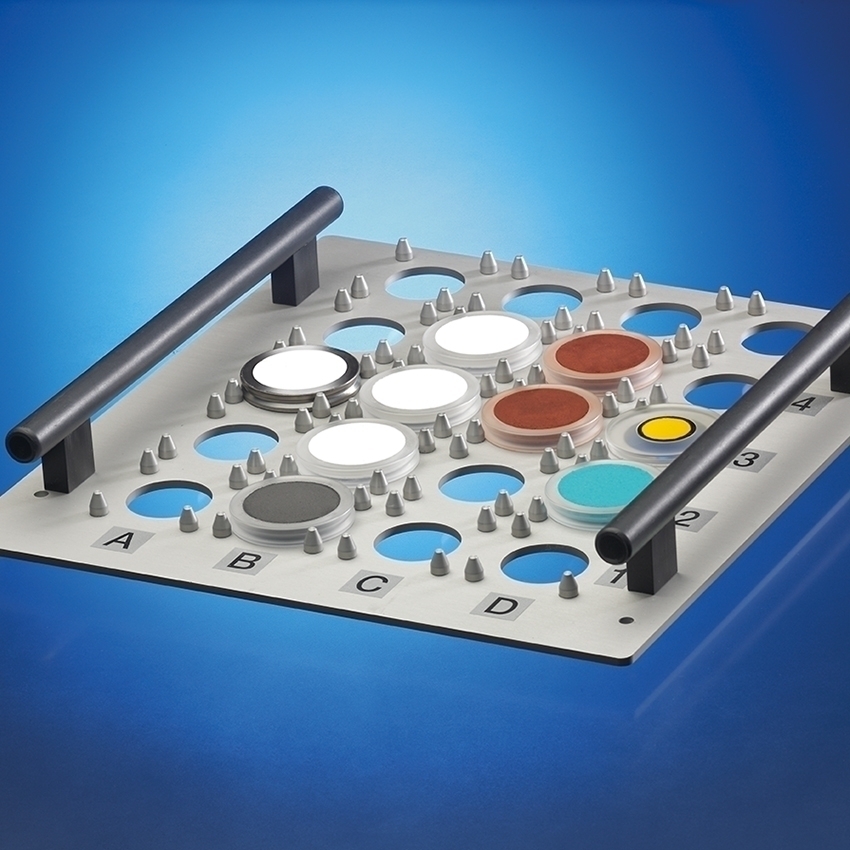

이지로드
샘플용 트레이
RFID는 샘플 준비 또는 호환되는 원소 분석장치에서 시료 배치를 편리하게 전송 및 적재할 수 있도록 트레이가 장착되어 있습니다.
오직 브루커 만이 위치, 응답 및 해상도에 대한 표준 얼라인먼트 보증을 제공합니다.
브루커의 특별한 얼라인먼트 보증

D8 ENDEAVOR 비디오를 시청해 보십시오.

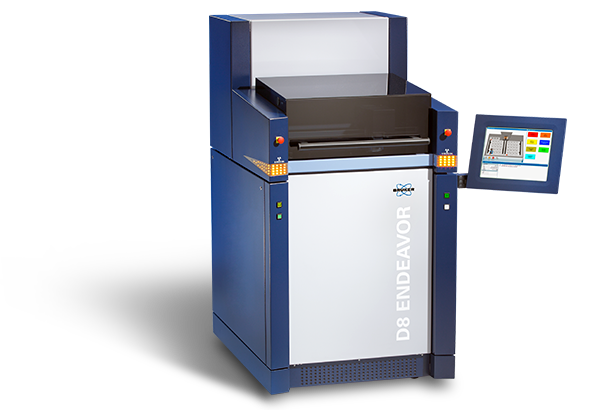

새로운 D8 ENDEAVOR는 산업공정 최적화를 위한 분말 응용 분야의 고급 X선 회절분석 시스템입니다.

모든 조건에서 분말 XRD

D8 ENDEAVOR - 질적 및 정량적 위상 분석, 결정 구조 및 마이크로 구조 연구를 위한 XRD 시스템

D8 ENDEAVOR는 매우 간단한 작동, 가장 낮은 검출 한계에서 높은 측정 속도 및 빠른 시료 처리작업을 위해 만들어졌습니다. 이 시스템은 산업, 학계 및 연구에서 여러 사용자의 작업에 적합합니다. 산업 공정 최적화 및 품질 관리를 위해 D8 ENDEAVOR는 자동화된 샘플 준비 시스템을 인터페이스화 할 수 있으며, 이는 추가 작업자 작업 없이 샘플을 공급합니다. 이를 통해 최고수준으로 오차없이, 일관성 있는 샘플 준비 및 프레젠테이션 품질을 보장합니다.

이 분석기는 모든 종류의 실험실 및 환경 조건에 쉽게 맞습니다.

  • 1 kW ECO 버전 - 에너지 절감에 의한 낮은 운영 비용, 단상 전기, 외부 냉각수 필요 없음
  • 3 kW 버전 - 가장 낮은 검출 및 정량화 한계 또는 가장 빠른 측정 시간을 원하는 사람들을 위한 성능
  • 열악한 환경 옵션 - 고온, 습도 및 먼지가 많은 환경에서도 최고의 신뢰성
  • 높은 고도 옵션 – NN에서 최대 4,000m 까지 작동할 수 있도록 냉각 및 전기 안전 개선

D8 ENDEAVOR는 즉시 사용할 수 있으며 어떤 상황에서도 사용할 수 있습니다.

최고 성능 – 작업자의 보다 적은 노력

D8 ENDEAVOR는 24/7 작동을 위해 제작되었습니다. 가장 높은 분석 요구를 충족시키는데 핵심적인 최고급 브루커 XRD 기술을 제공합니다.

  • 동적 빔 최적화(DBO) – 작업자가 필요로 하는 계측기 재구성이 필요하지 않습니다. 전동 옵틱은 다양한 재료에 필요한 측정 조건에 빔 경로 형상을 최적으로 조정합니다.

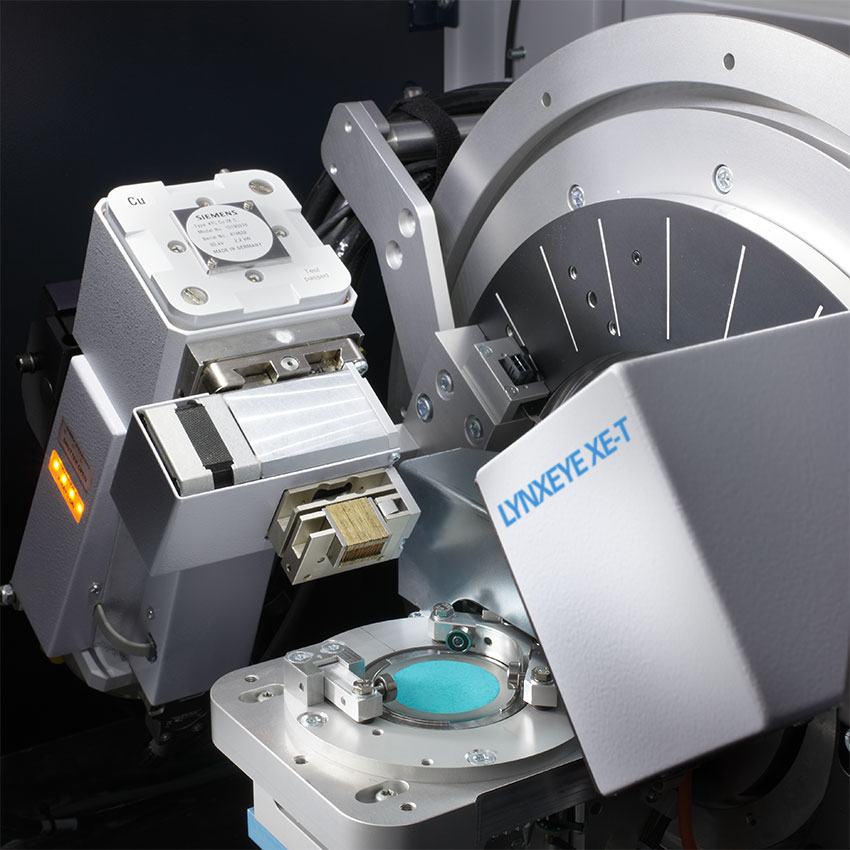

  • LYNXEYE 검출기 - 최고 데이터 품질과 가장 낮은 정량화 한계. LYNXEYE XE-T 검출기의 에너지 선별은 전례 없는 형광 및 백색 잔여 광 억제, 우수한 각도 해상도와 결합된 높은 카운트 속도 기능을 나타낸다. 그리고 회절부위의 모노크로메이터 또는 빔 쪽 Kß 필터가 더 이상 필요하지 않습니다.
  • 샘플 처리 – 현재 분석이 실행되는 동안 이전 샘플을 언로드하고 현재 분석이 실행되는 동안 다음 샘플을 미리 로드하여 빠른 샘플 처리가 수행됩니다. 새로운 샘플을 샘플 체인저에 넣을 수 있으며, 측정은 작업자가 X선 방사선에 노출되지 않고 실행됩니다.

D8 ENDEAVOR의 매일 사용은 운영자를 염두에 두고 있으며 XRD 전문가에게만 국한되지 않습니다.

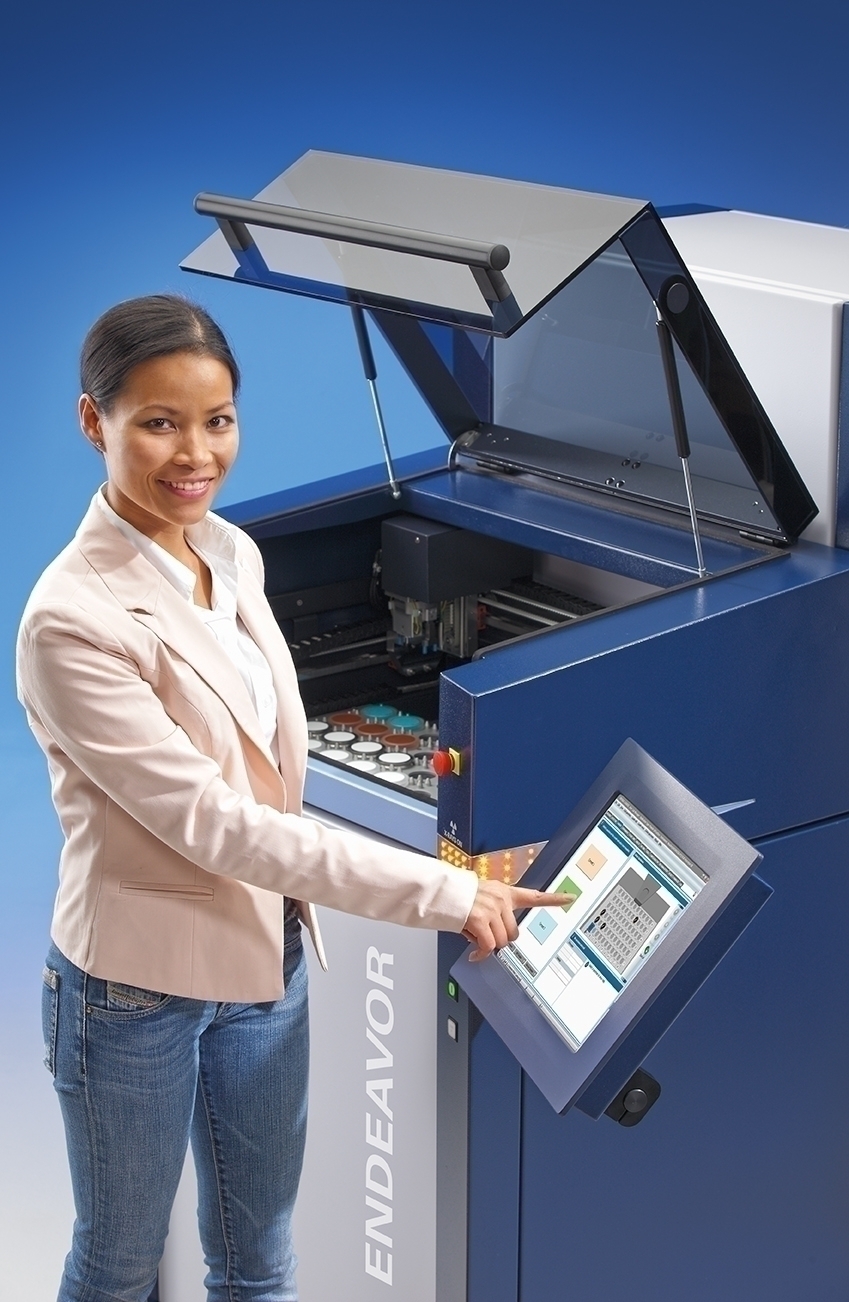

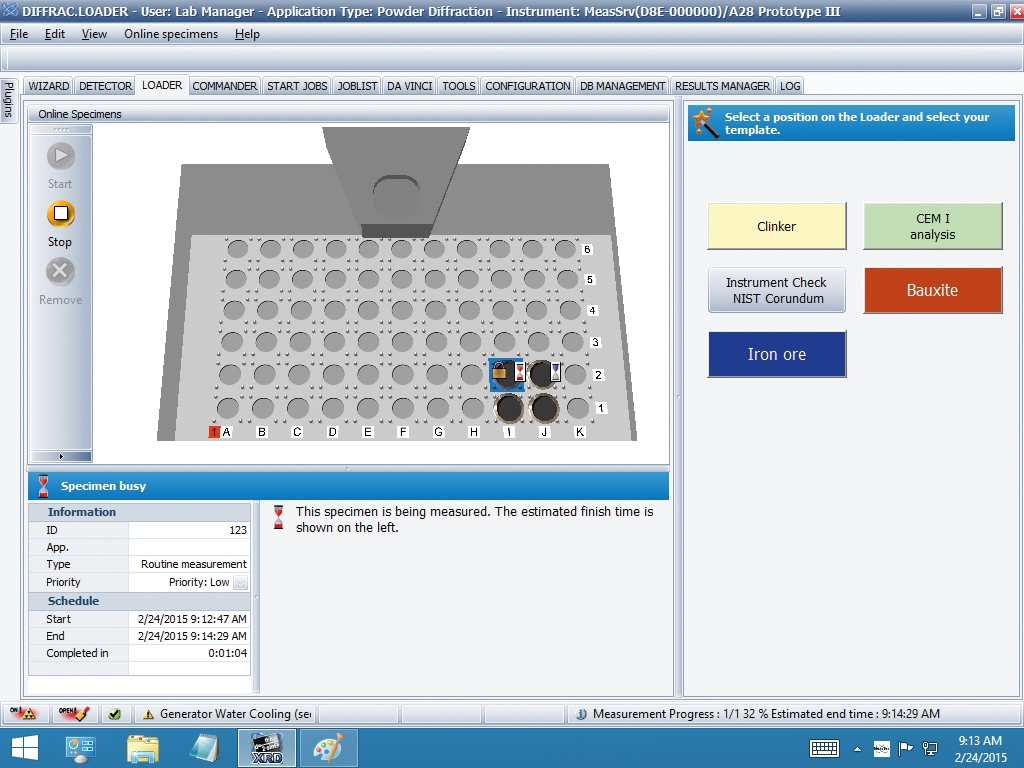

  • TouchControl 및 Loader – 직관적이고 쉬운 사용으로 운전자 교육을 절대 최소로 줄입니다. 로더 소프트웨어에 표시된 샘플 위치에 분석 메서드를 그래픽으로 할당하는 것처럼
  • 푸시버튼 템플릿 - 실험실 관리자 또는 전문가가 생성한 전체 워크플로우(샘플 로드, 계측기 설정 조정, 측정 수행, 자동화된 데이터 평가 실행, 최종적으로 ResultsManager에 분석표시)를 결합합니다.

맞춤형 분석 솔루션

D8 ENDEAVOR의 턴키 버전은 시멘트, 광물, 제약, 알루미늄 및 금속 산업에 사용할 수 있습니다.

여기에는 다음이 포함됩니다.

  • 이러한 산업의 특정 요구 사항에 맞게 조정되는 계측기 구성,
  • 최적화된 데이터 수집 및 평가 패키지,
  • 업계별 응용 프로그램 교육 및 지원.
D8 ENDEAVOR 애플리케이션

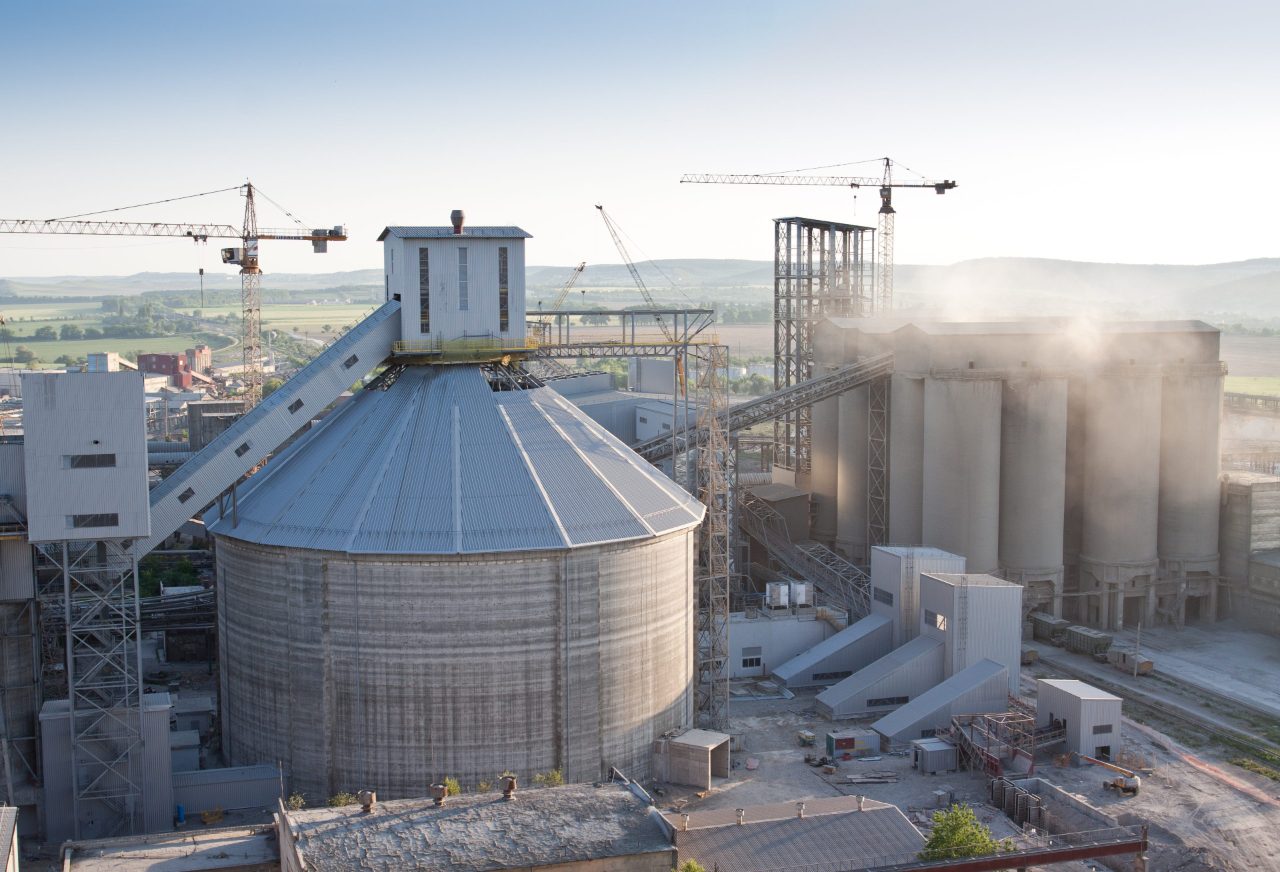

시멘트

TOPAS Rietveld 분석과 결합된 XRD는 요즘 핫밀, 바이패스, kilndust, 클링커 및 시멘트의 정량적 상 분율 분석을 수행하기위한 가장 강력한 기술입니다.
XRD method 패키지 - 시멘트와 결합된 새로운 D8 ENDEAVOR는 업계를 위한 완벽한 솔루션입니다.
원자재, 핫밀 및 먼지(REACH)와 같은 중간 제품부터 클링커 및 최종 시멘트에 이르기까지 전체 생산 공정을 따라 직접 위상 분석을 제공합니다. 분석 하이라이트는 Alite 다형성 M1 및 M3를 구별하고 독점적인 PONKCS 방법에 의한 비정질 단계의 정량화를 구별할 수 있는 기능입니다.

D8 ENDEAVOR 애플리케이션

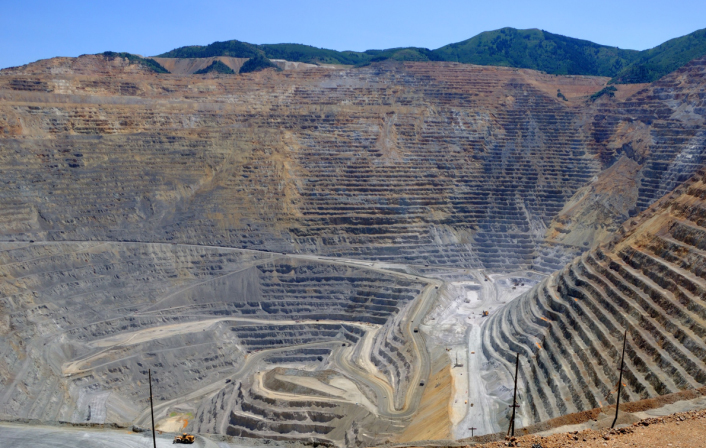

미네랄

 가장 직접적인 광물의 식별 및 정량화의 방법은 D8 ENDEAVOR 미네랄을 통한 분말 X선 회절(XRD)입니다.

복잡한 지질학적 재료는 TOPAS 정량 분석을 사용하여 안정적으로 분석할 수 있습니다.

또한 클러스터 분석 기술을 사용하여 대량의 데이터를 신속하고 자동으로 분석하여 유사점을 분석하고 탐색 매핑을 생성할 수 있습니다.

D8 ENDEAVOR 애플리케이션

제련

X선 분말 회절(XRD)은 강철 제조의 공정 및 품질 관리를 위해 널리 사용되는 분석 방법입니다.

원료의 정확한 FeO 농도를 아는 것이 철 공장의 온실 가스 배출을 줄이는 열쇠입니다.

FeO 양은 광물의 스토이치 측정과 농도에서 직접 계산할 수 있다. 이러한 값은 빠른 XRD에 의해 결정될 수 있으므로 적정(Titration)의 매우 빠른 대안이 됩니다.

D8 ENDEAVOR 애플리케이션

알루미늄

알루미늄 생산을 제어하는 것은 강력한 X선 회절(XRD) 분석 작업이 요구되는 매우 중요한 분석 과제입니다.

이는 XRD 기기가 위치해야 하는 제련소의 열악한 환경과 수백개에 이르는 제련소 구획들을 연속적으로 조사해야만 하는 상당한 샘픔 분석 산출량을 요구하기 때문입니다.

D8 ENDEAVOR는 이러한 어려움에 대해 믿을 수 있는 메커니즘과 측정 시간은 줄이고 분석 기능은 확장하는 기술 혁신을 통해 이러한 과제를 해결합니다.

D8 ENDEAVOR 애플리케이션

호흡기에 영향을 줄 수 있는 실리카

D8 ENDEAVOR는 폐암 및 기타 심각한 건강 문제를 일으키는 물질인 실리카를 날아다니는 미량까지 모니터링하는 데 가장 적합합니다.

LYNXEYE XE-T 검출기가 장착된 D8 ENDEAVOR는 가장 높은 정확도와 가장 낮은 검출 한계를 달성합니다.

완벽한 실리카 솔루션을 위해 Bruker는 다양한 필터 유형에 대한 샘플 홀더와  NIOSH 7500 표준을 준수하고, 세그먼트 교정을 허용하는 DIFFRAC.DQUANT 소프트웨어에 대한 완벽한 방법을 제공합니다.

D8 ENDEAVOR 사양



사양

혜택

Generator

3 kW

1kW ECO

가장 빠른 스캔 시간, 가장 낮은 검출 및 정량화 한계

낮은 전력 소비, 단상 전력, 외부 냉각수 필요 없음

샘플 처리

직경 51.5mm(2') 직경 66개 또는 직경 40mm(1.6'')의 72개 샘플이 있는 잡지

직경 20개 시료용 이지로드 트레이

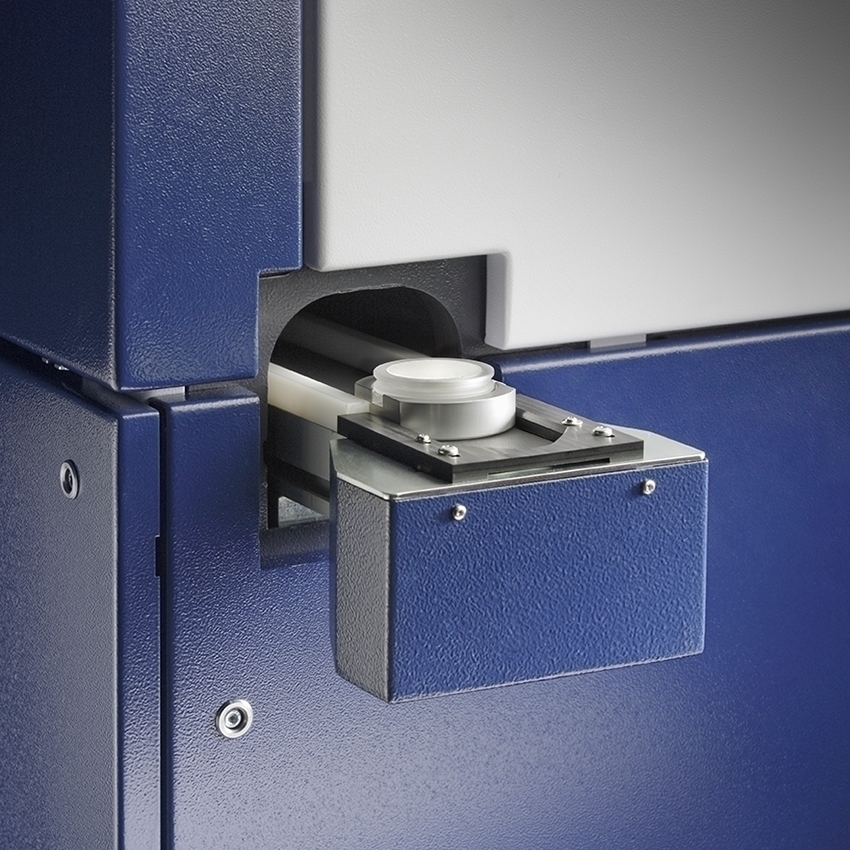

로봇 또는 컨베이어 벨트 로딩

자동화된 샘플 준비 및 자동화 개념과 호환되는 업계 표준 크기

오프라인 준비 샘플의 마누엘 로딩

작업자 상호 작용 없이 자동화된 계측기 작동

빔 옵틱

동적 빔 최적화

계측기는 수동 재구성 없이 최적의 측정 조건에 적응합니다. 전문 지식이 필요하지 않습니다.

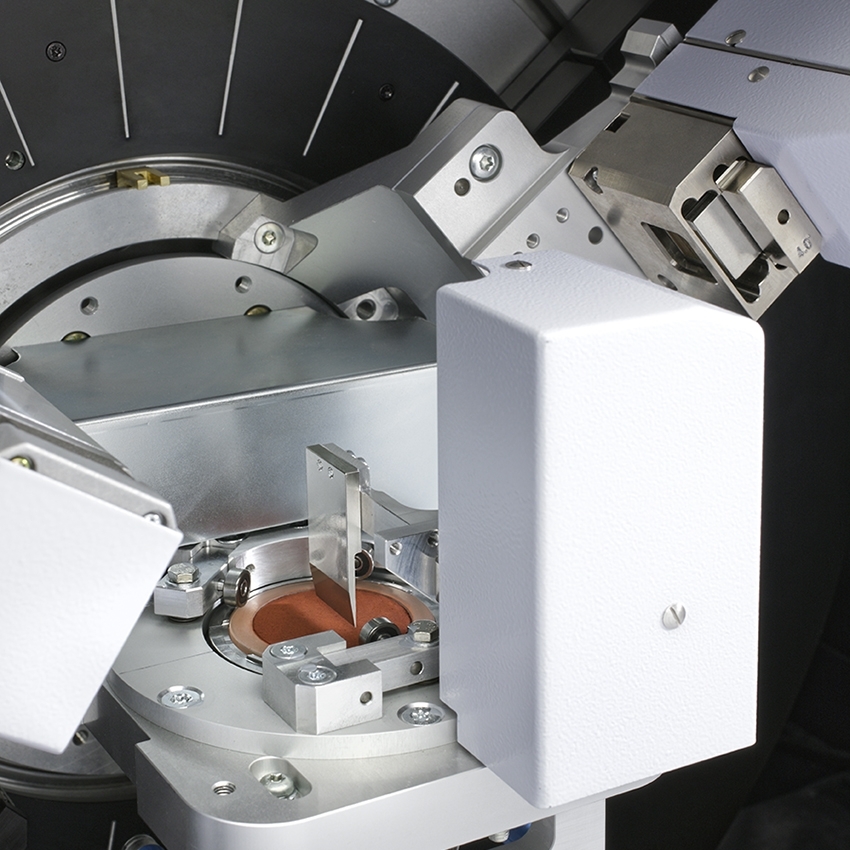

전동 산란 방지 화면

더 나은 피크 대 배경 비율 및 감지 및 정량화의 향상된 한계를 위한 공기 분산 배경 감소

버튼 조작 푸시

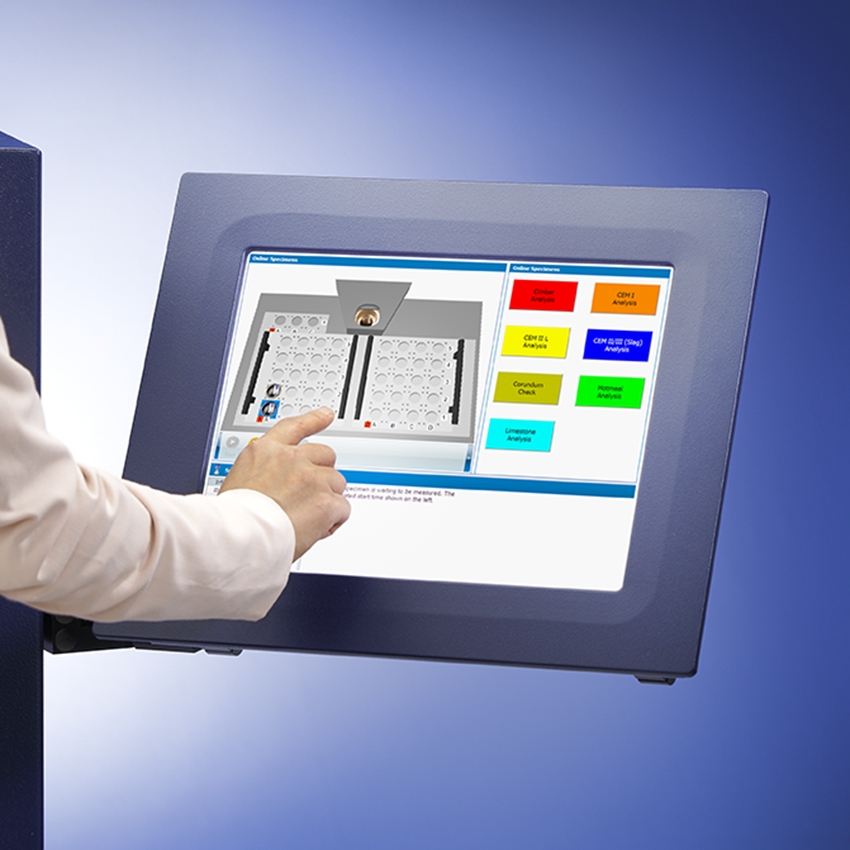

로더 소프트웨어 및 터치 제어

최소한의 교육 요구 사항만 으로 기기 작동

검출기

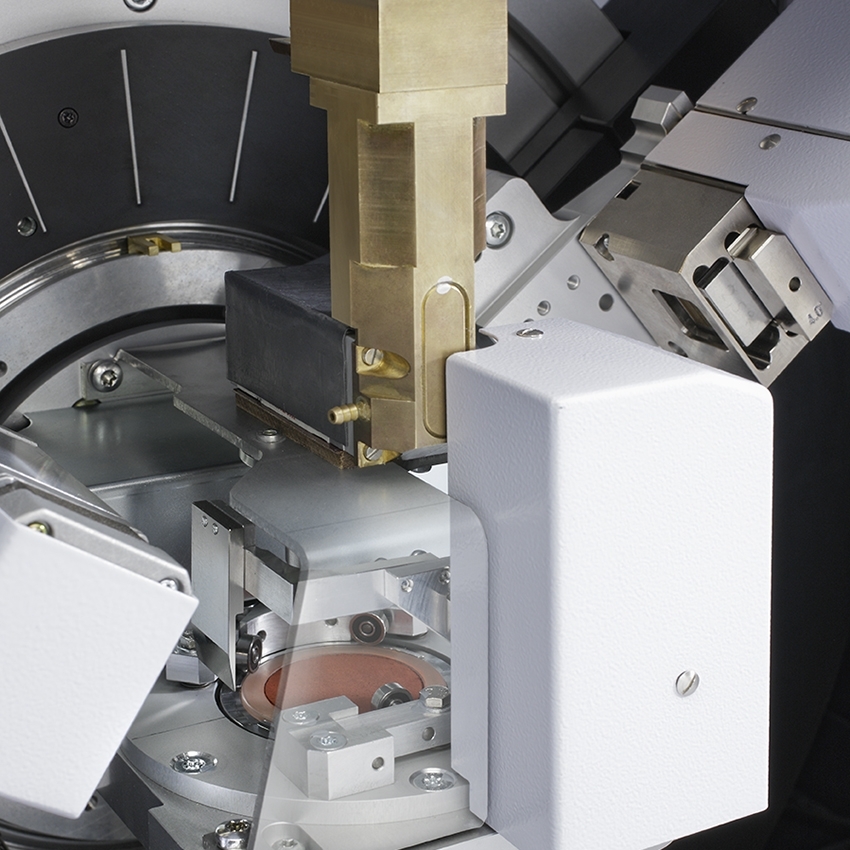

비례 Ca XRF 카운터

SSD160-2

LYNXEYE -2

LYNXEYE XE-T

(*) 검출기 보증

Al 프로덕션 제어를 위한 요소 채널

160채널의 시스트립 검출기

초고속 1D 검출기(*)

초감도, 에너지 분산 1D 검출기 (*)

절대적으로 결함이 없는, 죽은 스트립 없음

고니오미터

Theta / Theta

샘플은 항상 수평이며 측정 중에 떨어질 수 없습니다.

고유 정렬 보장 o 더 나은 0.01 ° 2Theta 전체 측정 범위에 걸쳐, 포함 인증된 참조 재료 NIST corundum추적

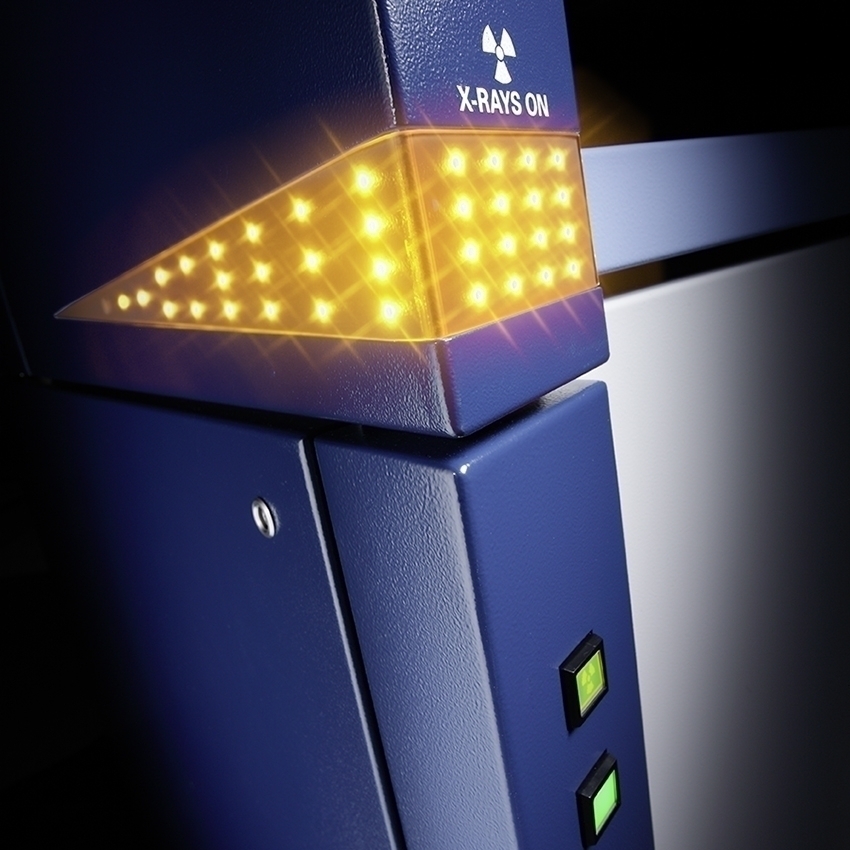

안전

독일 형식 승인

CE 컴플라이언스

운전자 안전을 위한 최고 표준

기계 류 지침 (2006/42/EC), 전기 장비 (2014/35/EU) 전자기 호환성 (2014/30/EU)

D8 ENDEAVOR 샘플 홀더

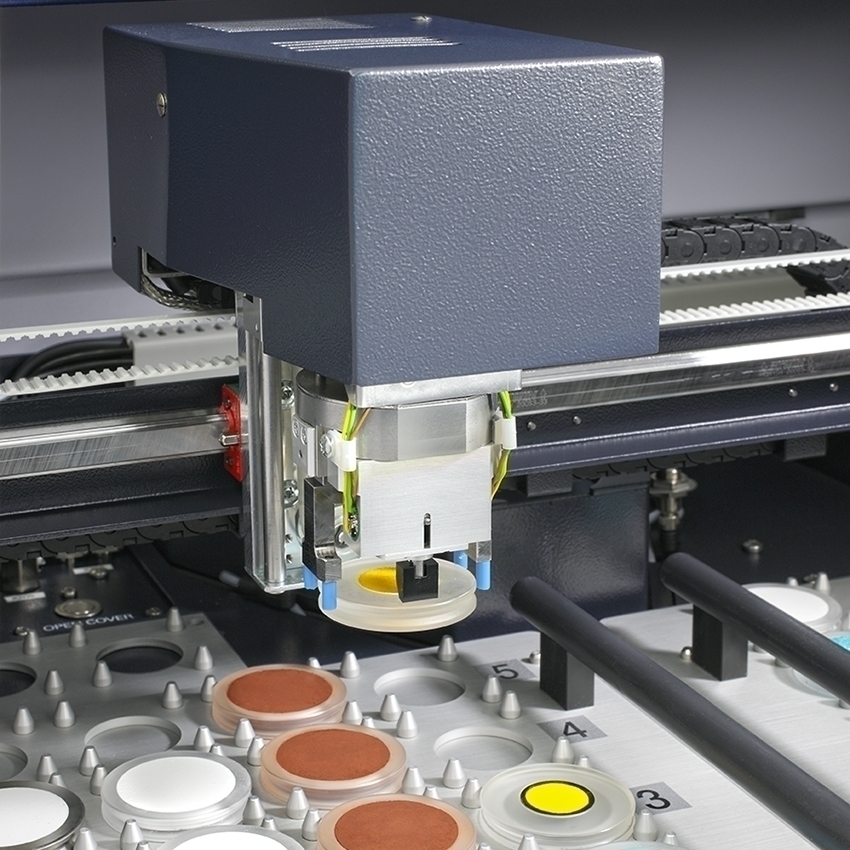

다양한 샘플 크기와 유형을 동시에 처리할 수 있으므로, D8 ENDEAVOR의 샘플 준비에 대한 노력은 최소화됩니다. 표본 홀더를 매거진에서 측정 위치로 로드하는 그리퍼는 다양한 시편 홀더를 자동으로 감지합니다.

  • 시편 홀더는 51.5mm(2') 또는 40mm(1.6')의 산업 표준 직경을 가지고 있습니다.
  • 미세 입자 분말은 샘플 양과 일치하는 다양한 직경 또는 깊이의 샘플 홀더 충치로 채워져 있습니다.
  • 선호하는 방향을 줄이기 위해 백 로딩을 사용할 수 있습니다.
  • 매우 적은 양의 분말은 백그라운드 없는 홀더를 사용할 수 있습니다.
  • 필터, 점토, 고형물 및 환경적으로 민감한 시료에 대한 전문 홀더는 광범위한 선택의 추가 옵션입니다.

측정 및 분석 소프트웨어

DIFFRAC.SUITE 소프트웨어 패키지는 가장 쉬운 측정 방법 생성과 가장 강력하고 정확한 분석 결과를 제공합니다. 필요한 경우 모두 21CFR Part11 규정 준수가 적용됩니다. DIFFRAC.SUITE Measurement center, DIFFRAC.EVA는 일반적인 데이터 평가 및 클러스터 분석을 위한 EVA뿐만 아니라 상 식별을 위한 COD 데이터베이스는 항상 산업 실험실용 라이선스 2개와 학술 사용자를 위한 10개의 라이선스에 포함되어 있습니다. 추가 라이선스는 선택적으로 사용할 수 있습니다. DIFFRAC.TOPAS는복잡한 다상 혼합물의 정량화에 사용됩니다. DIFFRAC.DQUANT는 Calibration을 기반으로 하므로 가장 정확한 업계에 대한 표준 준수 분석을 제공합니다.

산업 공정 및 품질 관리를 위해 D8 ENDEAVOR는 자동화된 블랙박스 정량화를 위해 TOPAS BBQ를 장착할 수 있습니다. 또한 당사는 시멘트 응용 전문가가 준비한 10가지 즉시 실행중인 방법과 함께 제공되는 건축 자재 분석을 위한 브루커 턴키 패키지를 제공합니다. DIFFRAC.SUITE 소프트웨어는 파일 또는 데이터베이스 모드에서 작동할 수 있으며 다중 샘플 보고 및 타임 시리즈 표현을 위한 RESULTS MANAGE를 포함합니다.
