인 시투 나노 스크래치 모듈
동시 정상 및 측면 힘 감지를 갖춘 고해상도 측정

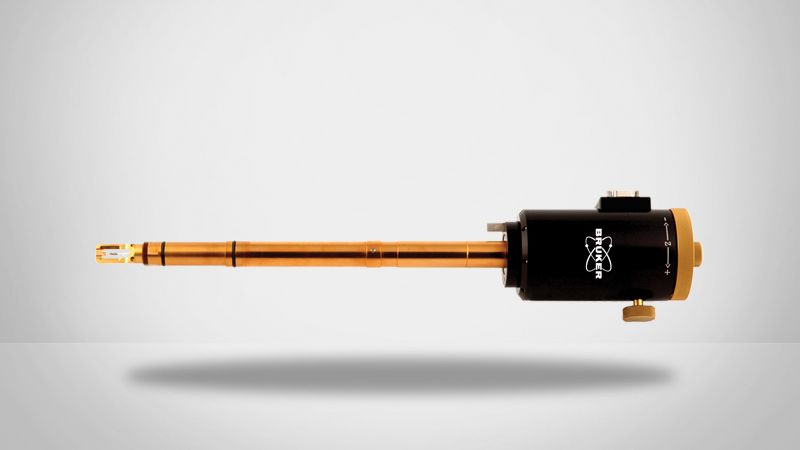

트리뷸리컬 측정은 슬라이딩 인터페이스에서 발생하는 변형 프로세스에 빛을 비추는 현장에서 직접 이점을 얻을 수 있습니다. 마모 진화의 직접적인 관찰을 가능하게 하는 것 외에도, 현장 성활비학은 마찰, 삼각화학 반응, 얼굴 간 접착력, 마모 저항 성 및 나노 입자 압연의 연구에도 사용될 수 있습니다. 브루커의 하이시트론 PI 95 TEM 피코인텐터 및 하이시트론 PI 89 SEM 피코인텐터 계측기용 나노스크래치 옵션은 동시 정상 및 측면 력 감지를 통해 고해상도 측정을 가능하게 합니다.
나노스크래치 테스트는 프로브와 샘플 사이의 측면 력을 측정하면서 제어된 방식으로 일반 하중을 적용하여 수행됩니다. 적절한 일반 로딩 프로파일 및 측면 변위 패턴을 선택하여 다양한 유형의 테스트를 수행할 수 있습니다. 힘 및 변위 데이터에서 임계 부하, 필름 접착력 및 담소력과 같은 유용한 정보를 측정할 수 있습니다. 재보칼 스크래치 테스트는 또한 시간의 긴 기간 동안 마모 메커니즘을 공부하기 위해 수행 될 수있다. 이 데이터는 직접 관찰 전자 현미경 이미징에 의해 보충되는 동시 정상 및 측면 응력하에서 물질 행동에 관한 풍부한 정보를 제공합니다.

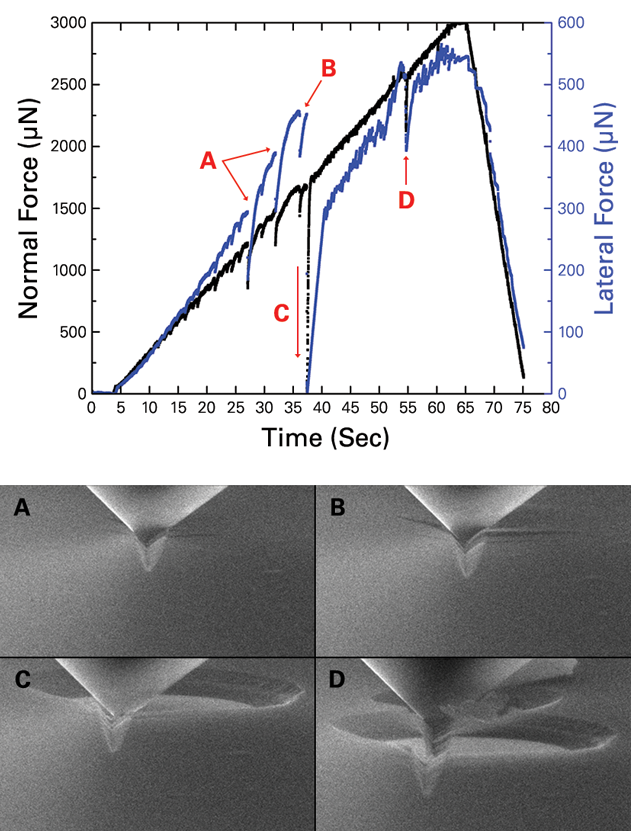

램프된 일반 하중 스크래치 테스트 중에 기록된 정상 및 측면 력 데이터(위쪽)의 플롯과 동기화된 SEM 비디오의 프레임(아래쪽)이 변형 및 고장의 다양한 단계를 보여 주는 경우: (A) 두 쌍의 균열은 스크래치 경로에 수직으로 형성된다; (B) 탐구보다 앞서 절제 이벤트와 눈에 보이는 좌굴; (C) 삭제 된 지역의 염분 / 배출; (D) 프로브가 첫 번째 회전 영역의 먼 테두리에 도달하면 두 번째 회전/ 담금 이벤트.
