나노 기계 테스트

라만 분광법

결합된 라만 과 나노 기계적 특성화

지역화된 기계적 특성과 재료 구조 간의 관계 이해

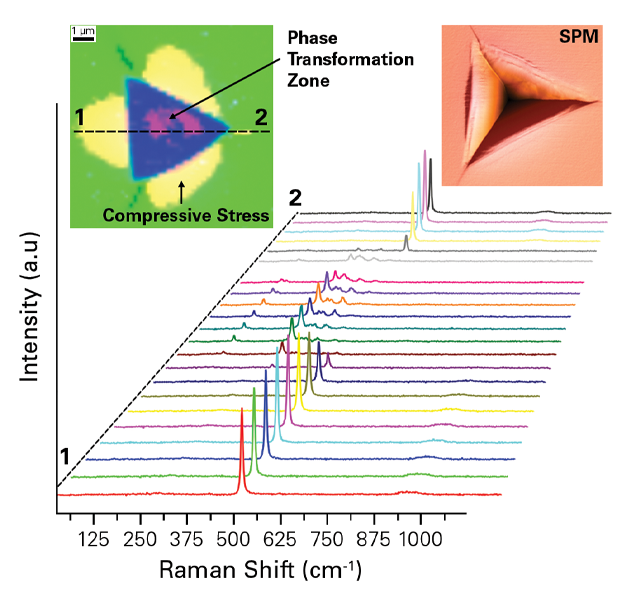

실리콘 들여쓰기에 대한 라만 스펙트럼 맵은 위상 변환 영역과 압축 잔류 응력 영역을 보여 주어 있습니다.

라만 분광법의 직접 결합과 나노핀덴티션은 나노스케일소재의 포괄적인 기계적 특성화 능력과 국소화된 화학 조성에 대한 직접적인 상관관계를 제공한다. 라만 분광법을 사용하여 검출된 분자의 진동(phonon) 상태는 물질의 물리적 상태의 분자 지문을 준다. 동시에 나노 들여쓰기 곡선은 재료의 기계적 특성의 지문 역할을합니다. 기계적 테스트 전에 수행된 인시투 라만 매핑은 화학 구조를 기반으로 기계적 시험을 정밀하게 배치할 수 있습니다. 또한 나노 기계적 테스트 후 수행된 Raman 맵은 시험 중 플라스틱 변형으로 인해 재료 내내부 응력 분포에 대한 포괄적인 정보를 제공합니다. 라만 맵은 SPM 내 이미징, 모듈러스 맵 또는 전기 전도도 맵과 함께 완전히 자동화된 루틴에서 획득할 수 있습니다.

브루커의 라만 분광 업그레이드 옵션은 모든 히시트론 트리보인텐터 나노 기계 테스트 기기에서 사용할 수 있으며 나노 기계적 특성과 라만 스펙트럼 사이의 직접적인 관계를 제공합니다. 높은 정밀도 인코딩된 단계는 두 특성화 기술 사이의 100nm의 공간 상관관계를 제공합니다. Bruker는 라만 지원 시스템으로 모듈화 개념을 보존합니다. 거의 모든 레이저 소스와 분광계가 특정 연구 요구에 따라 시스템과 함께 사용할 수 있도록 합니다.
