LYNXEYE探测器

0/1/2D

工作模式

在 0D、1D和2D模式下采集数据，实现市面上最高的能量分辨率

<0.1%

残余Cu-Kβ

LYNXEYE XE-T无出其右的能量分辨率，无需专用滤光片

450 X

数据采集速度提高450倍

相比于常规点式探测器系统，提高灵敏度，缩短测量时间

保证——交付时LYNXEYE-2和XE-T没有损坏的硅通道

LYNXEYE 家庭传单

LYNXEYE系列——优异的计数率和出色的能量分辨率

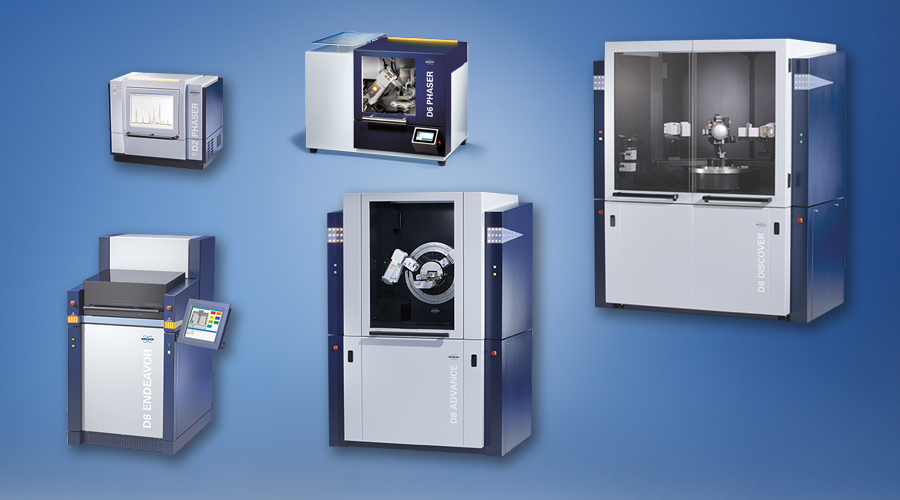

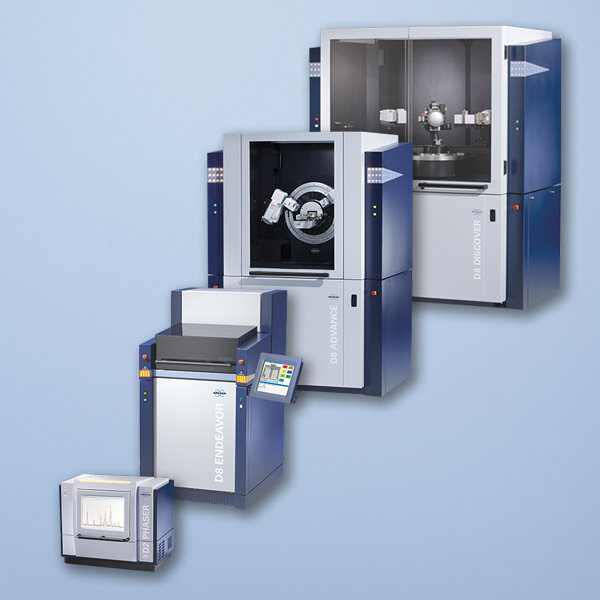

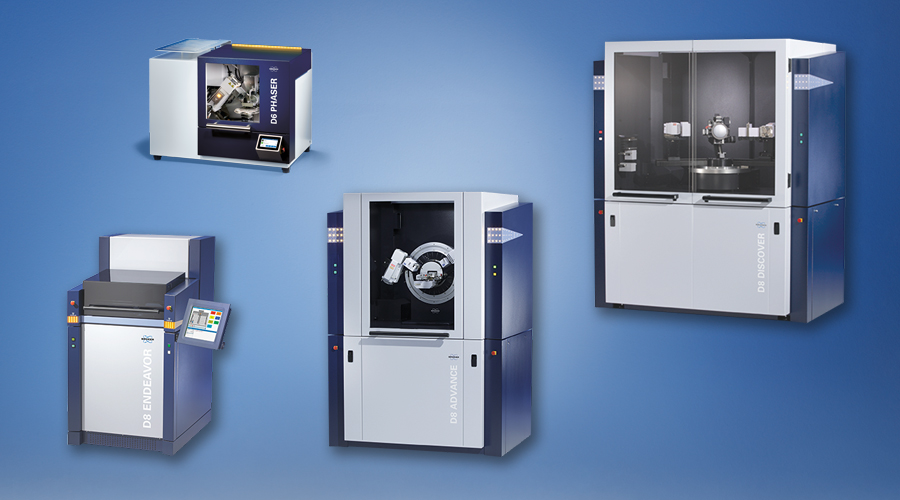

LYNXEYE探测器可用于各种衍射仪

The LYNXEYE family of detectors represents the height of performance in compound strip detection for all X-ray diffraction and scattering applications.

The SSD160-2, LYNXEYE-2, and LYNXEYE XE-T feature advanced 500 µm silicon strip sensors, compatible with all common X-raywavelengths - from Cr to Ag - and are fully integrated with all of Bruker’s X-ray diffractometers.

The LYNXEYE HE, for the D8 ADVANCE and D8 DISCOVER, offers an air-cooled CdTe sensor optimized for applications requiring Mo or Ag radiation, like pair distribution function (PDF) analysis or operando studies on battery cells.

All LYNXEYE detectors are engineered to meet the highest standards in technical precision, manufacturing quality, and system/software integration - ensuring unmatched versatility, reliability, and data quality across all applications.

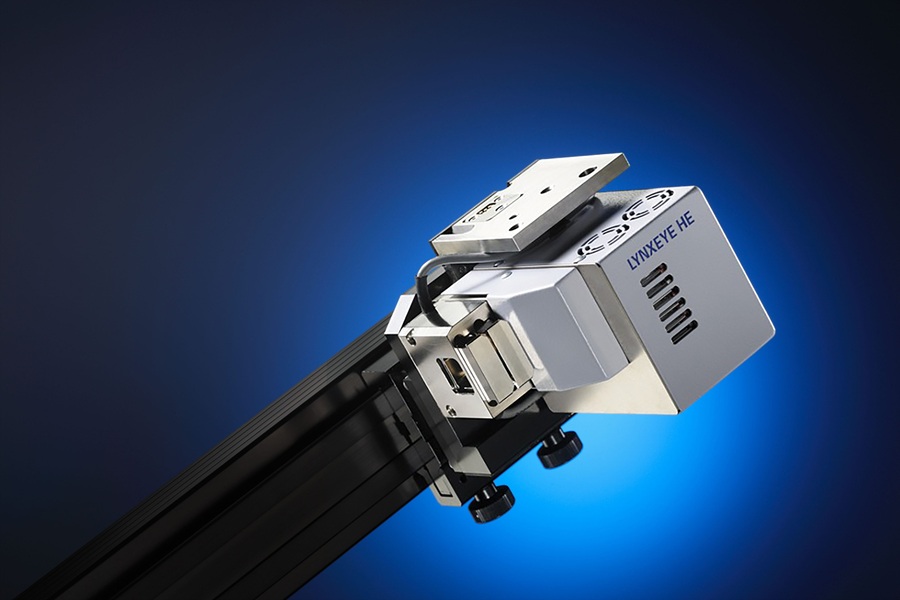

LYNXEYE HE Detector

The LYNXEYE HE detector features an air-cooled 1000 µm CdTe sensor optimized for high-energy XRD, delivery >99% detection efficiency for Cu, Mo, and Ag radiation without the need for water cooling or dry air.

The detector’s proprietary design (patent pending) ensures reliable performance with zero defective strips guaranteed for consistent, high-quality data acquisition.

了解更多

关键特性

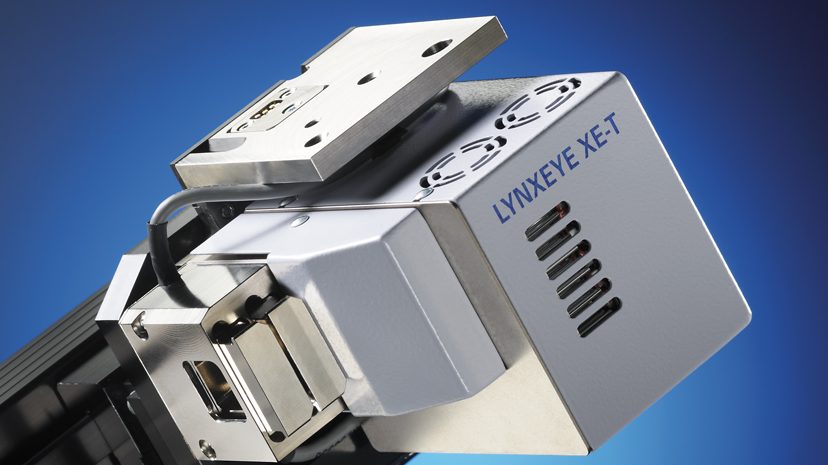

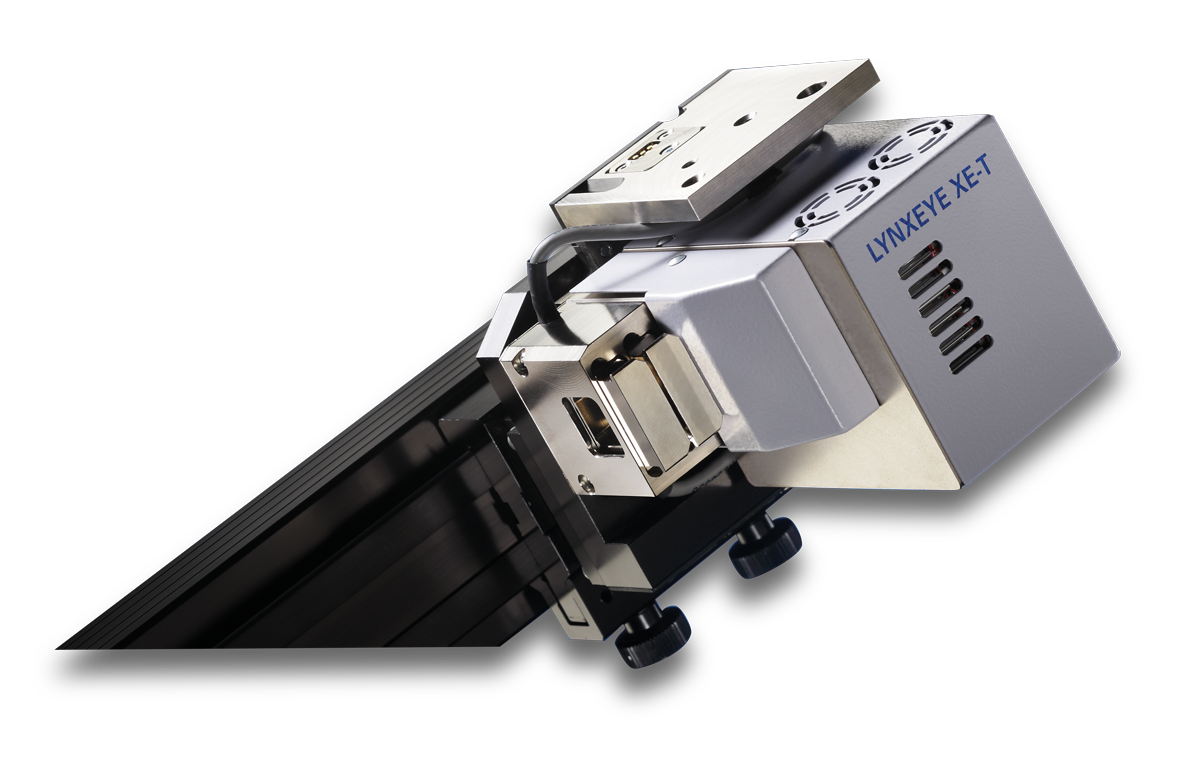

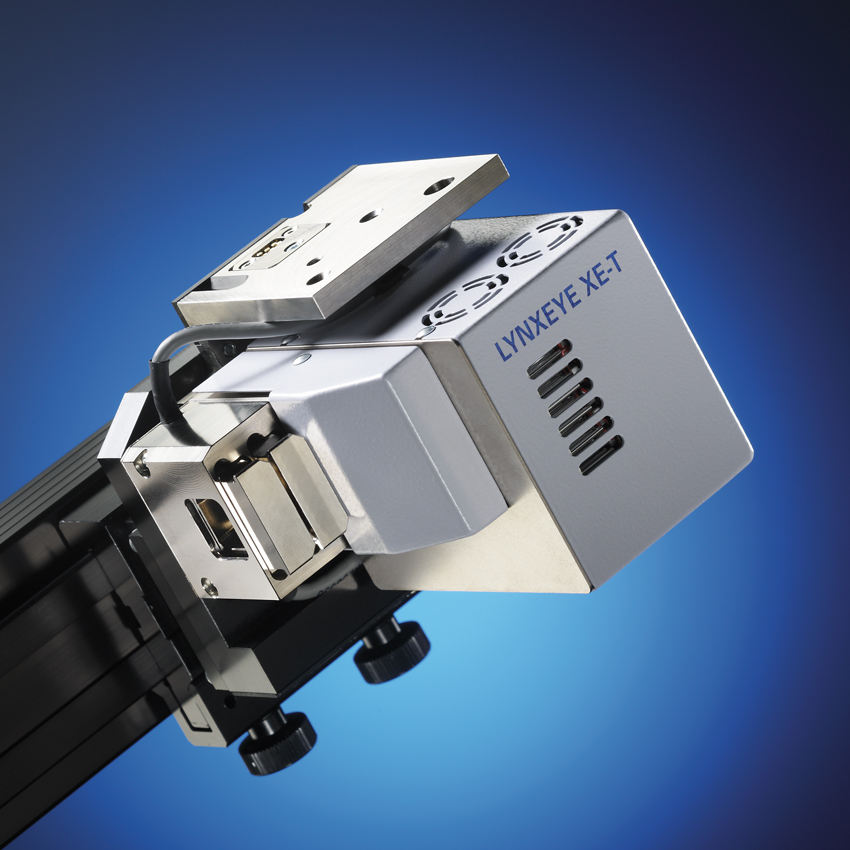

LYNXEYE XE-T

Unmatched Fluorescence and Kβ Filtering

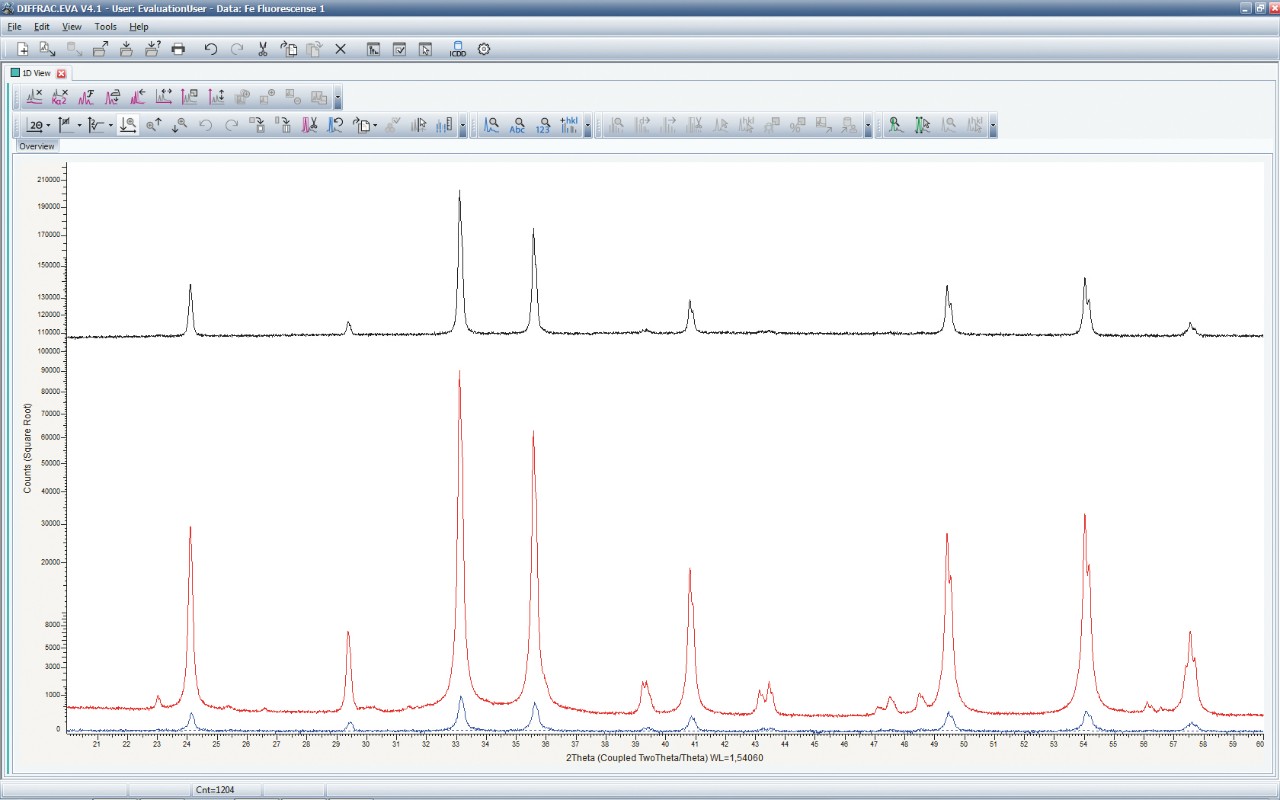

The LYNXEYE XE-T delivers the most effective suppression of unwanted diffraction signals available in a detector today. Combining an energy resolution better than 380 eV with a unique third discriminator that rejects charge sharing events, the detector removes 100% of Fe fluorescence excited by Cu radiation and suppresses Cu Kβ radiation to less than 0.1% of the Cu Kα intensity. The result is exceptionally clean diffraction data free from artifacts like absorption edges and unparalleled sensitivity for trace and minor phases.

READ MORE ABOUT THE LYNXEYE XE-T

LYNXEYE系列

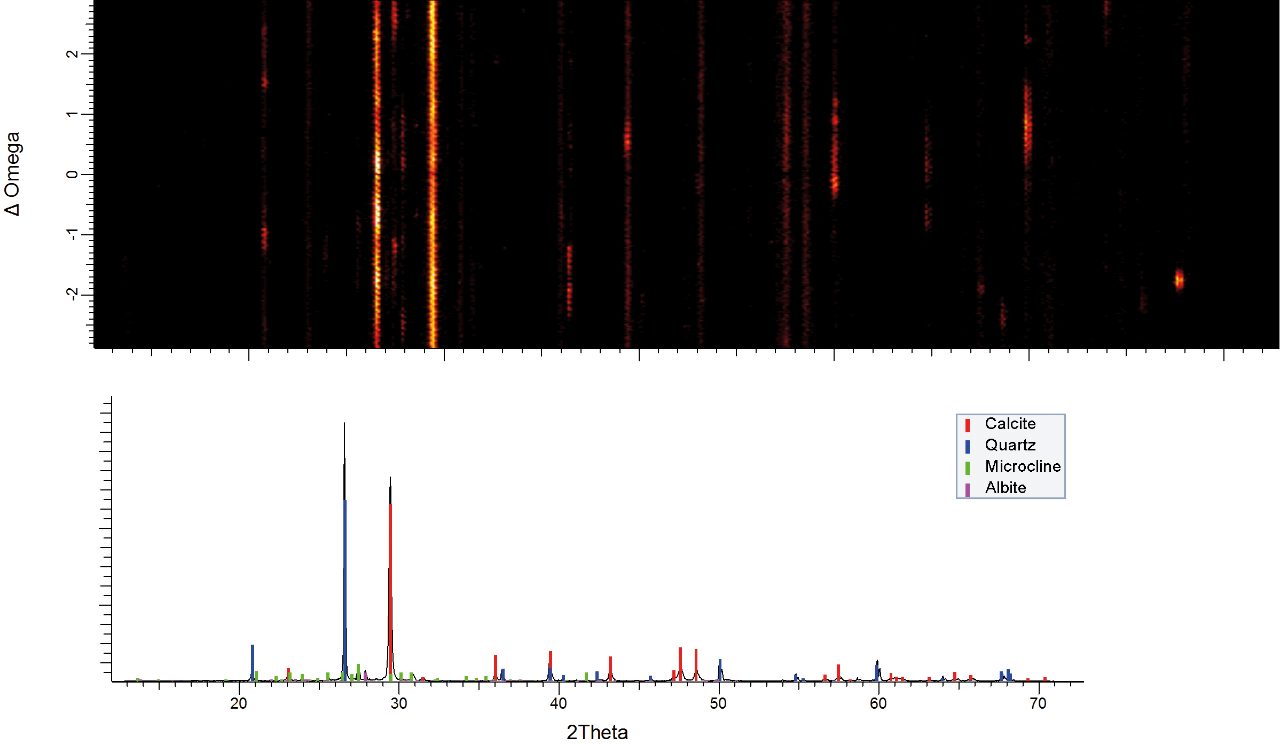

2D扫描和BRAGG2D

粉末X射线衍射实验中经常遇到的一个挑战是，确保样品由尺寸适当的随机取向微晶组成。2DX射线衍射是一种便捷方法，可将偏离这种理想粉末状态的情况可视化。此外，有益的做法还包括通过关联线形来增强物相鉴定过程，以及提高定量分析可靠性。

LYNXEYE系列的所有探测器都支持两种采集2D数据的方法：

在配备布鲁克专利0/90°底座的D8 ADVANCE和D8 DISCOVER衍射仪上，使用常规2θ扫描在90°取向采集2D数据。利用所有衍射仪都具备的BRAGG2D，可在准聚焦光束衍射几何中测量数据，并使用一种新的2D数据处理算法进行处理。这样一来，就可以用全X射线束照亮很大样品面积，从而快速评估样品制备。

LYNXEYE系列

快速测量和高动态范围

归功于其高动态范围、高计数率和快速读出时间，LYNXEYE探测器系列是所有应用的最佳选择，包括材料研究。

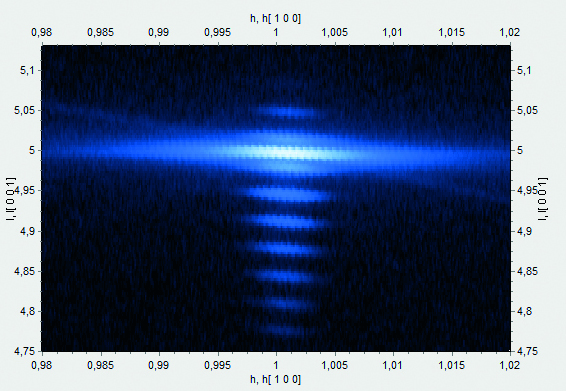

倒易空间图（RSM）对于外延多层膜结构表征和薄膜性质评估（如应力、成分和域效应）非常重要。

使用LYNXEYE系列的所有探测器均可提供的rapidRSM™技术，收集的RSM是一系列1D快照扫描，基本没有死区时间。这将所需扫描时间大幅缩短至几分钟甚至几秒钟，提高了样品吞吐量。

对于X射线反射法（XRR）和高分辨率XRD（HRXRD）测量，信号强度在测量范围内的变化达到几个数量级。因此，高动态范围是探测器的关键参数。通过切换到LYNXEYE系列的任何探测器的90°取向，动态范围可提高近乎200倍，不再需要吸收器，从而加快测量速度，改善数据质量。

阅读关于借助LYNXEYE执行RAPID-RSM的更多信息

LYNXEYE 探测器技术规格

	规格	优势

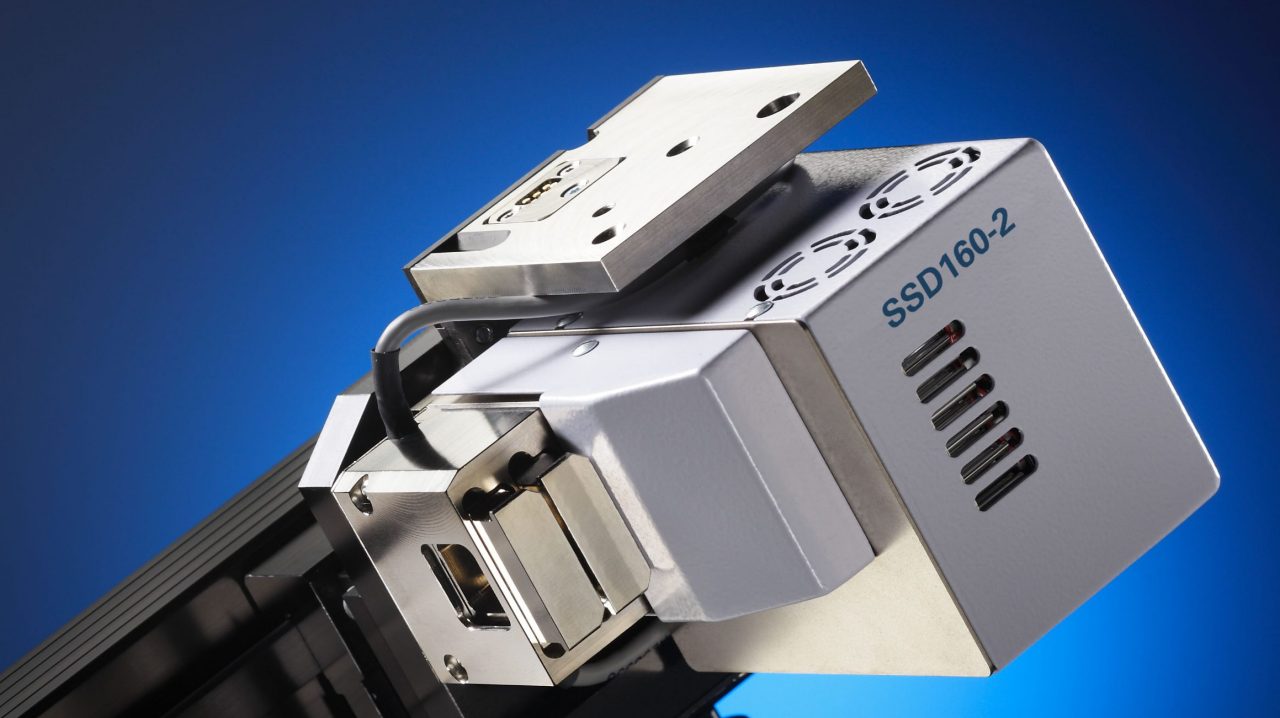

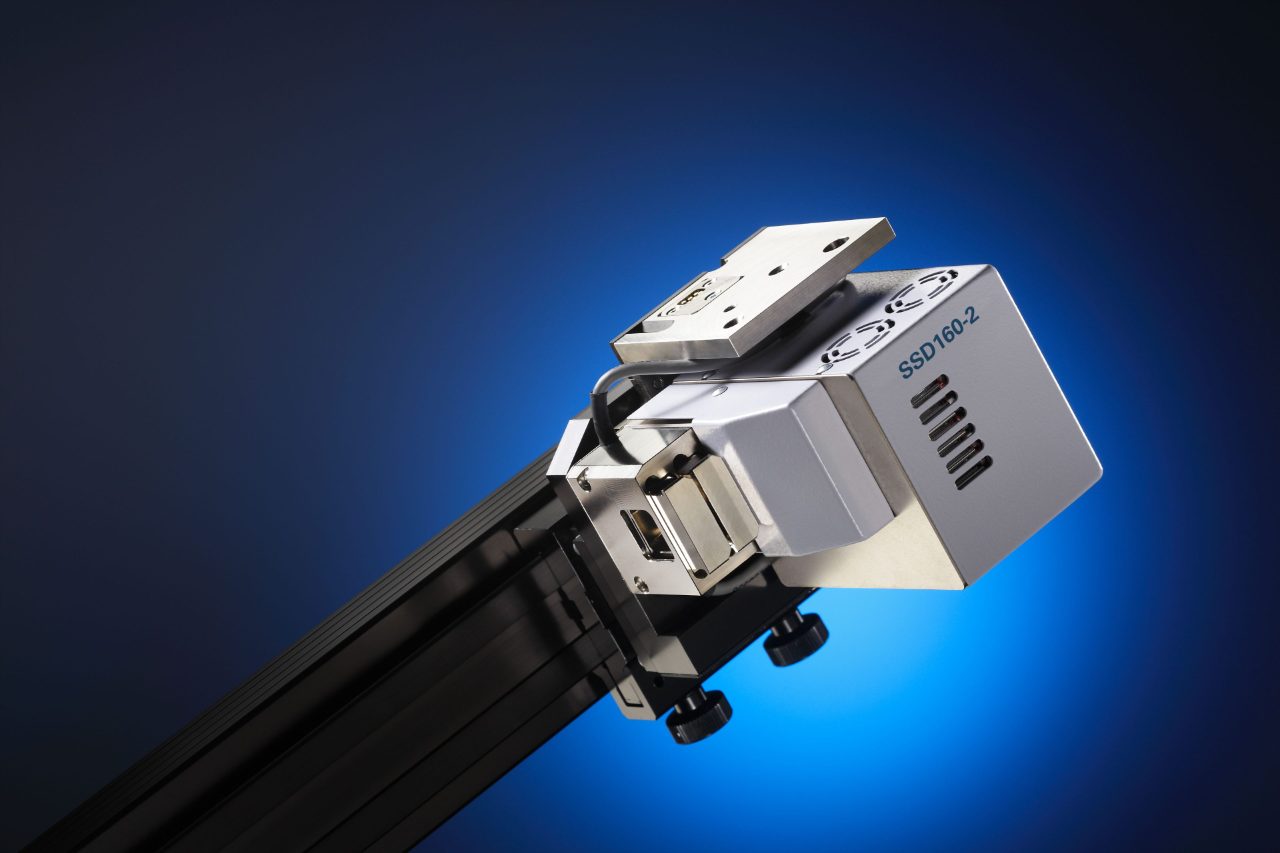

SSD160-2	通道数量：160（最多2400子通道）能量分辨率：< 1000 eV FWHM (<426 eV Sigma) 8keV 有效窗口：12 x 16 mm²；2.5°覆盖，半径250 mm 缺陷通道数量：最大值1（<1%）最高全局计数率：125,000,000 cps	最多比常规探测器系统快125倍卓越的荧光滤除大动态范围，如用于0D应用

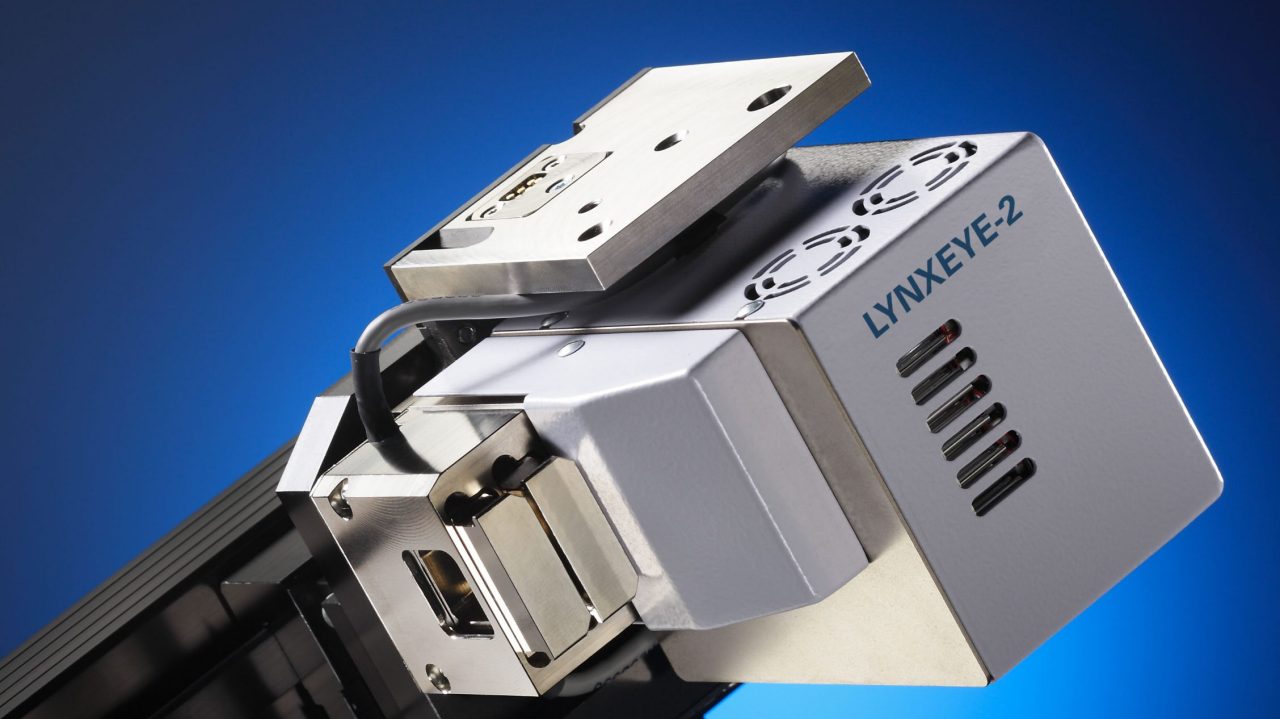

LYNXEYE-2	LYNXEYE-2 通道数量：192（最多2880子通道）能量分辨率：< 1000 eV FWHM (<426 eV Sigma) 8keV 有效窗口：14.4 x 16 mm²；3°覆盖，半径250 mm 缺陷通道数量：0 最高全局计数率：150,000,000 cps	比最多比常规探测器系统快150倍卓越的荧光滤除大动态范围，如用于0D应用保证交付时所有硅通道都可正常工作
LYNXEYE XE-T	通道数量：192（最多2880子通道）能量分辨率：< 380 eV FWHM (<160 eV Sigma) 8keV 有效窗口：14.4 x 16 mm²；3°覆盖，半径250 mm 缺陷通道数量：0 最高全局计数率：150,000,000 cps	高通量模式下，最多比常规探测器系统快150x；高能量分辨率模式下快450x 大动态范围，如用于0D应用保证交付时所有硅通道都可正常工作无需Kß滤光片和二级单色器 100%滤除Fe荧光和Cu辐射

空间分辨率	75 μm
本底噪声	< 0.05 cps，整个探测器	卓越的信噪比数据
波长	Cr、Co、Cu、Mo和Ag	一个探测器支持所有波长
传感器厚度	500 μm	> 99% Cr、Co、Cu；50% Mo；30% Ag传感器效率
扫描模式	0D：扫描0D模式 1D：扫描或固定模式、rapidRSM™和rapidNon-Ambient 2D：扫描2D模式和BRAGG2D	极大动态范围，90°旋转取向快速1D测量 BRAGG2D：使用发散性初级光束采集2D数据
工作介质	无	无需维护，无额外的耗材成本
应用	XRR、HRXRD；物相鉴定、定量分析、结构精修、残余应力、织构
