XRD 组件

样品台和样品支架

样品台在X射线衍射实验中起着重要作用,它将样品置于仪器中心,提高衍射空间探索自由度,让光束照射到新的样品或额外的测量点。

利用布鲁克样品台,可以高度精确地操纵样品。根据所需自由度和样品尺寸,选择合适的卡口安装式样品台和落地式样品台。所有样品台都是DIFFRAC.DAVINCI概念的组成部分,因此,元件及其电动驱动装置可在安装时自动完成识别和配置。

万能运动概念(UMC)确保当样品在各个方向上移动时,感兴趣区域始终位于测角仪中心,从φ旋转到XYZ平移和ψ倾斜,具有最高5个自由度。

卡口安装式Eulerian托架可支持多种应用,如应力、织构和外延膜分析,包括在非环境条件下。

可以随需求变化而调整样品台功能。我们提供各式各样的配件,包括XY-和倾斜样品台,毛细管支架和圆片夹头。

除此之外,布鲁克提供品种齐全的样品支架,并且保证任何样品(无论是无机或有机,小批量或大批量,块状或粉末)都可以采用最优仪器配置进行放置和测量。

卡口安装式样品台

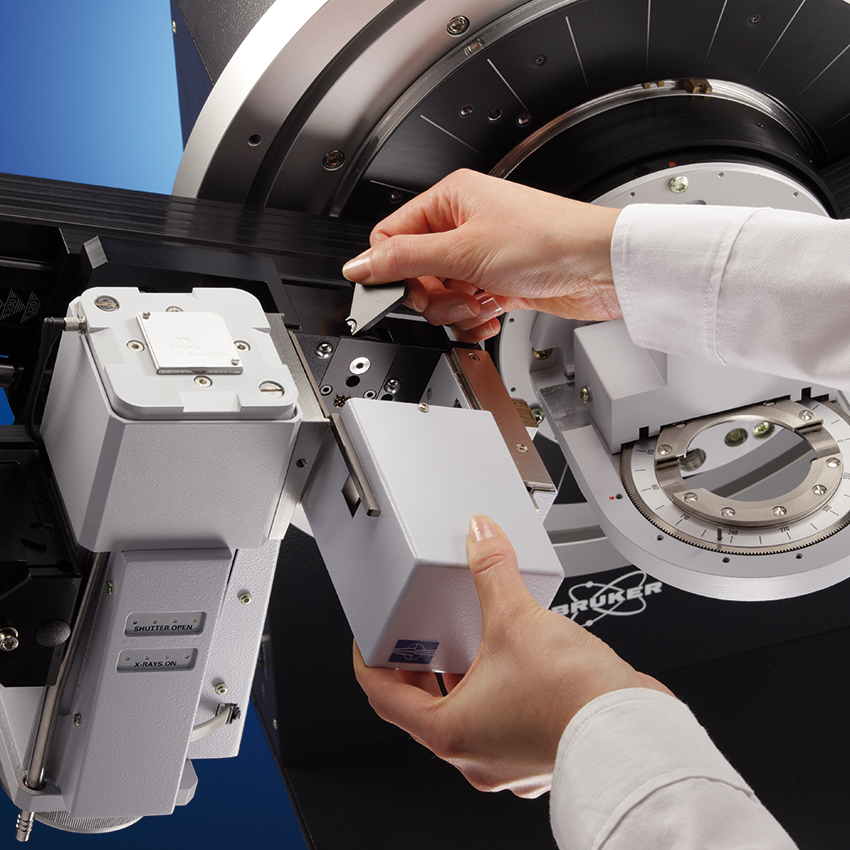

样品台的卡口座允许在测角仪上快速准确地更换整个样品台,最大限度地提高实验灵活性。

我们的电动XYZ平移样品台包括紧凑型UMC和紧凑型UMC Plus 80/150。UMC样品台通常用于分析大块样品、扫描测量应用和涂层分析,但也可用于测量多个小样品或用于安装圆顶温控样品台以执行非环境实验。此外,紧凑型UMC Plus 150/80样品台可实现自由φ旋转。UMC 150还具备多用途穿通装置,可避免真空管与电线缠结。

卡口安装式紧凑型托架(Plus)和中心尤拉环可支持多种应用,如应力、织构和外延膜分析,包括在非环境条件下使用圆顶温控室。多种不同样品台配件可用于放置甚至不规则形状的样品,并且紧凑型托架(Plus)上的真空穿通装置可以将很小的薄膜样品牢牢固定在合适位置。

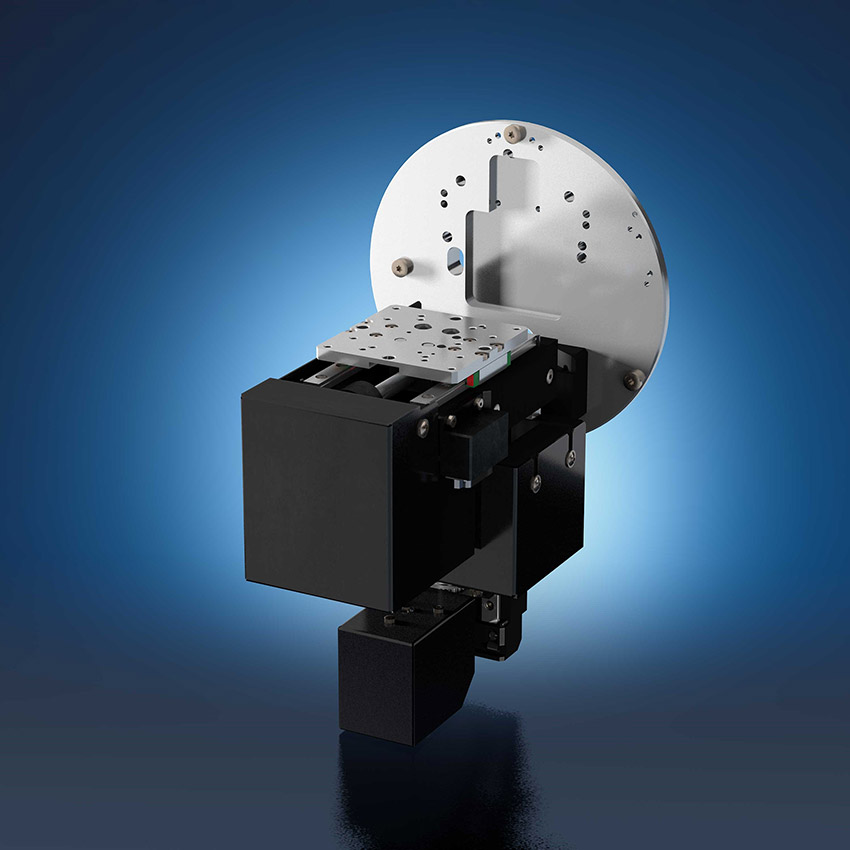

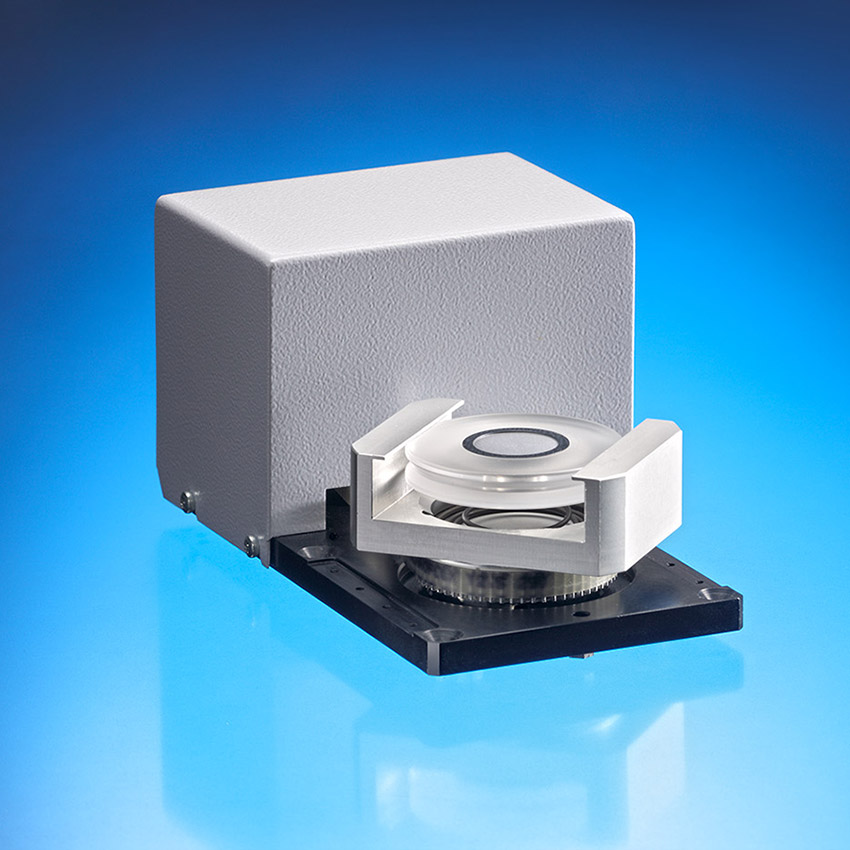

紧凑型UMC

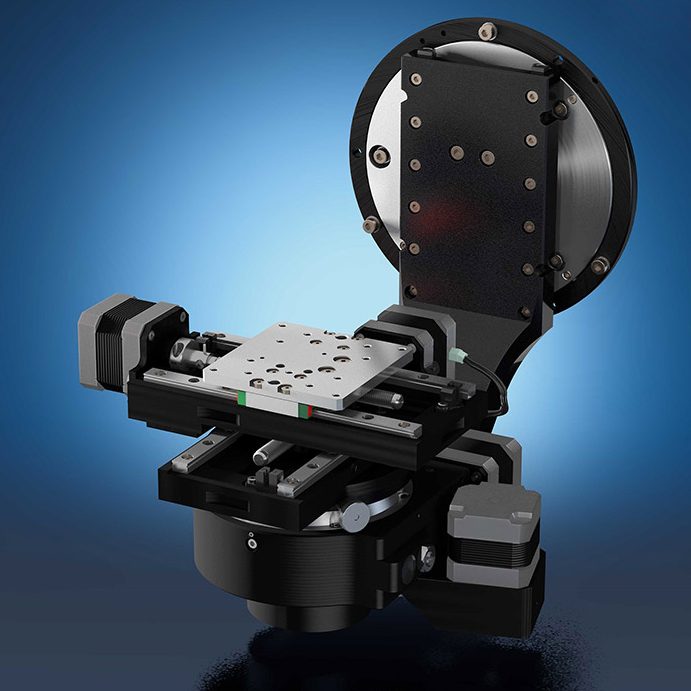

紧凑型UMC Plus 80

紧凑型托架

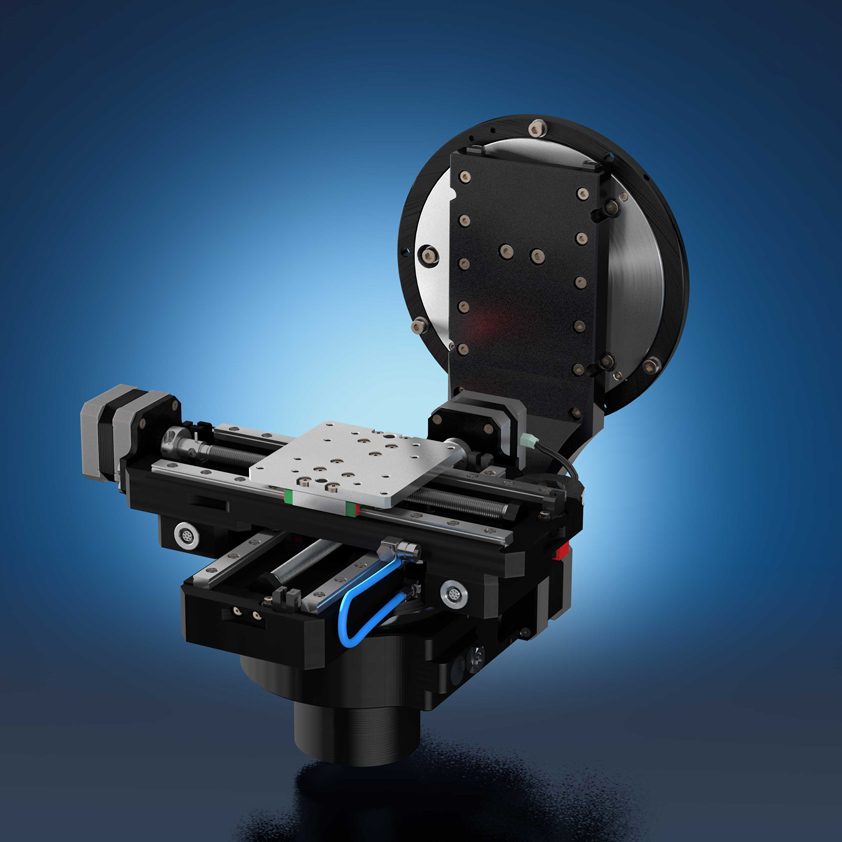

紧凑型UMC Plus 150

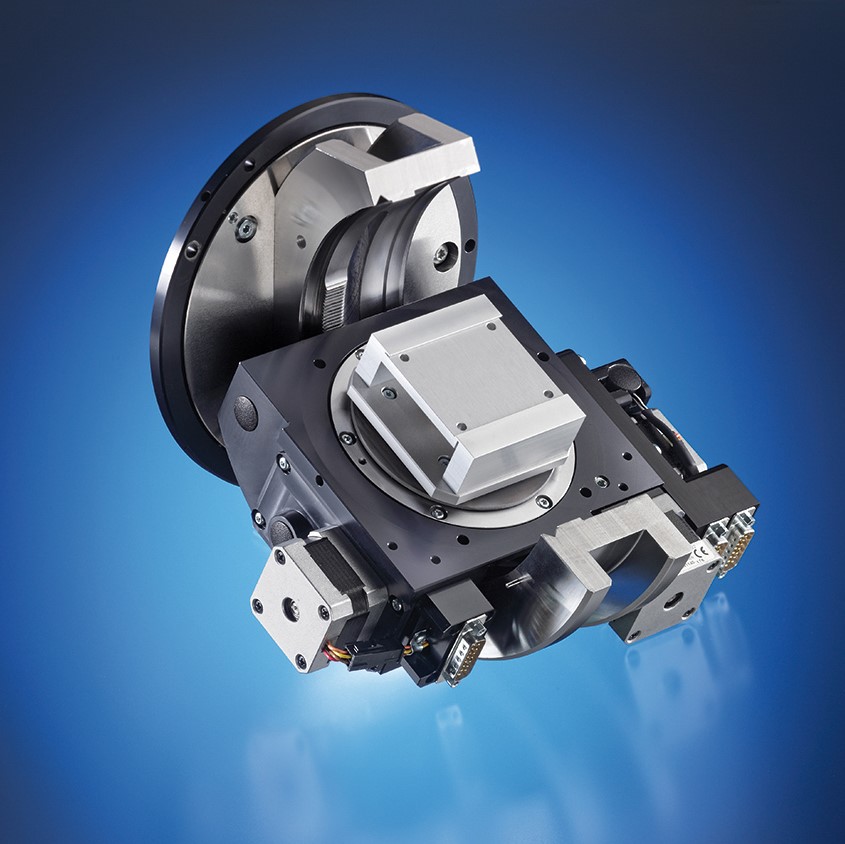

紧凑型托架Plus

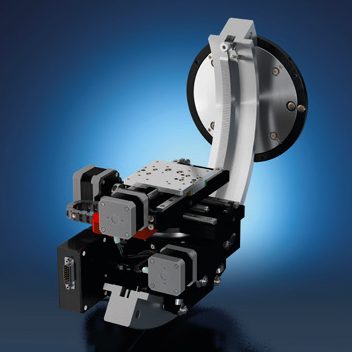

中心尤拉环

底座安装式样品台

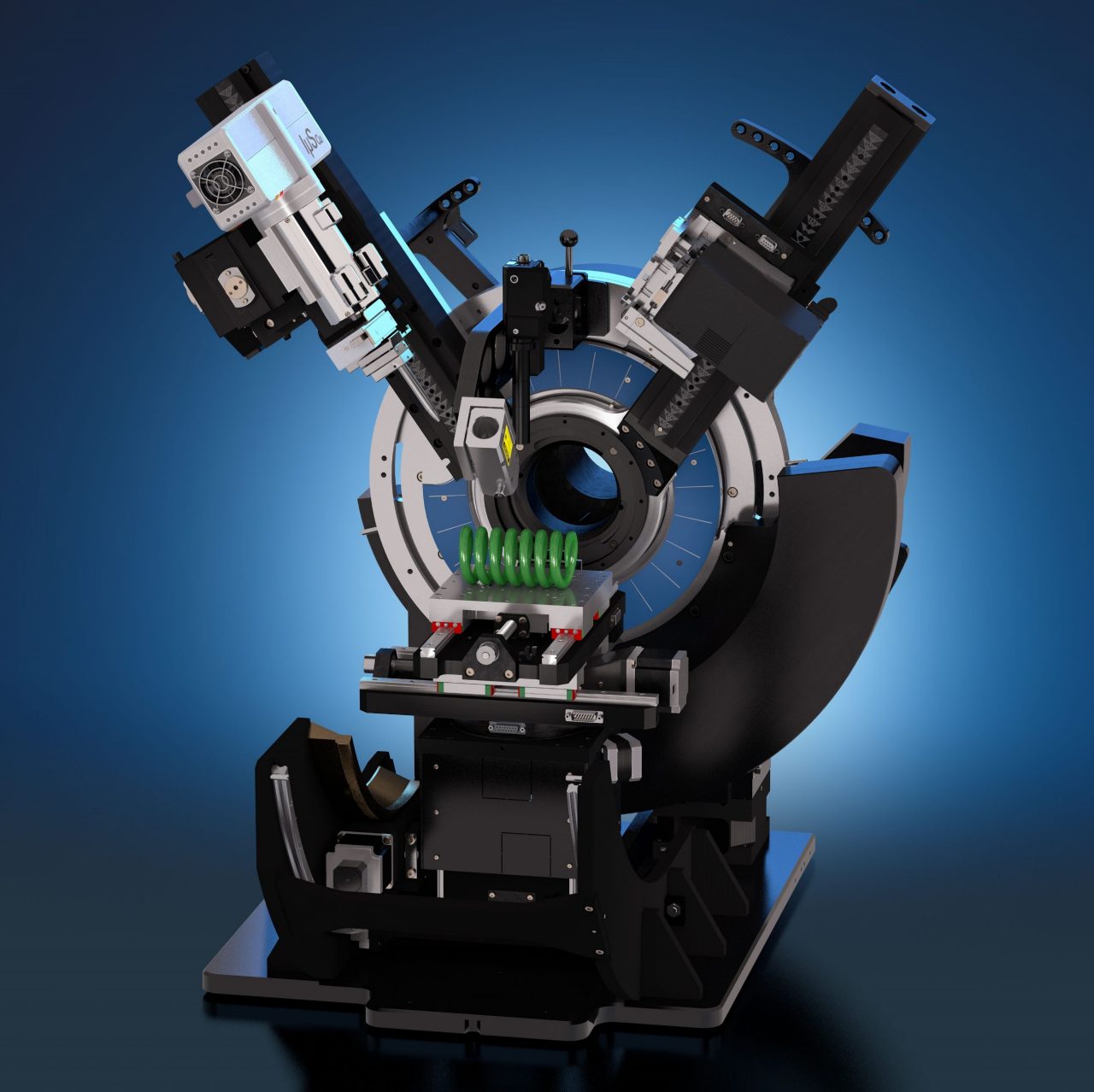

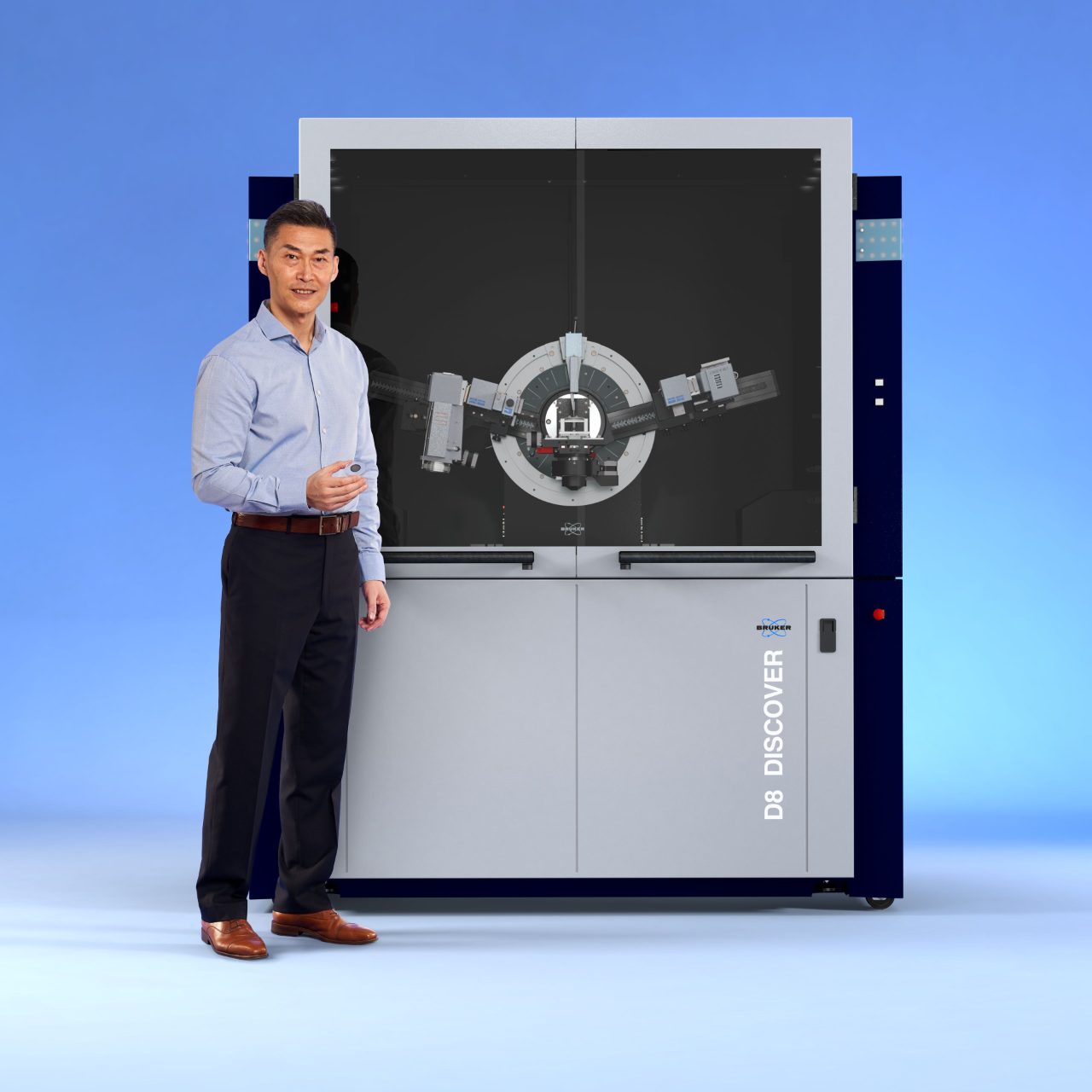

D8 DISCOVER衍射仪系列可提供底座安装式样品台,以用于大尺寸样品和需要抬高重物的情况。我们的UMC系列拥有无出其右的区域扫描和承重能力,可对重达5公斤样品进行大面积区域扫描,且测量范围高达300mm。所有样品台均允许在X、Y和Z方向上移动和扫描样品。UMC 350和UMC 1516还具备ψ倾斜,进一步提高了应力、织构和外延膜分析自由度。

专业样品台可用于专门应用,如UMC 150 HTS用于高通量孔板分析。为提供更多功能,可以在UMC样品台顶部安装诸如毛细管旋转器、真空吸盘和非环境室等配件。得益于其高度模块化,UMC样品台支持进一步定制,以满足超出标准配置的用户需求

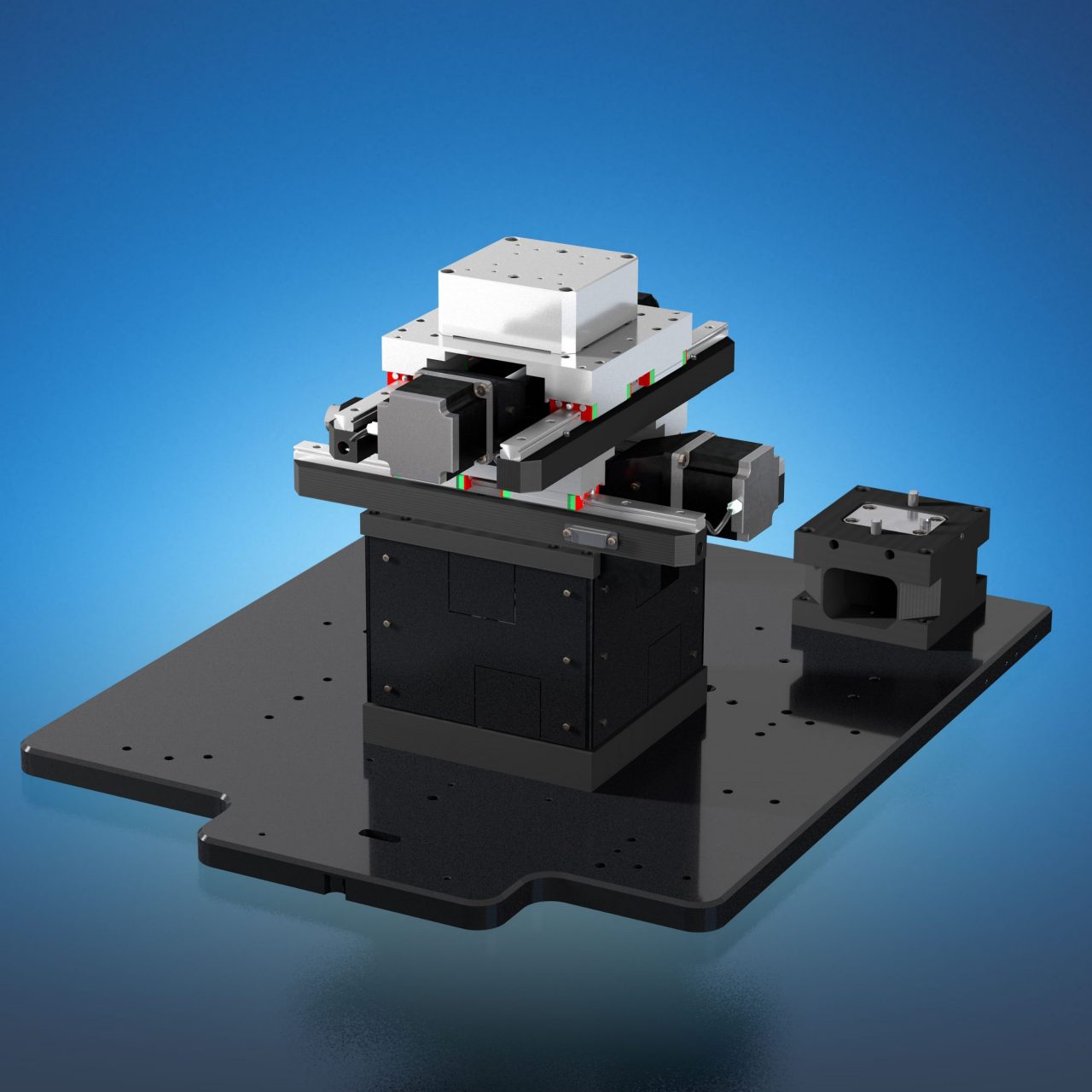

UMC 150

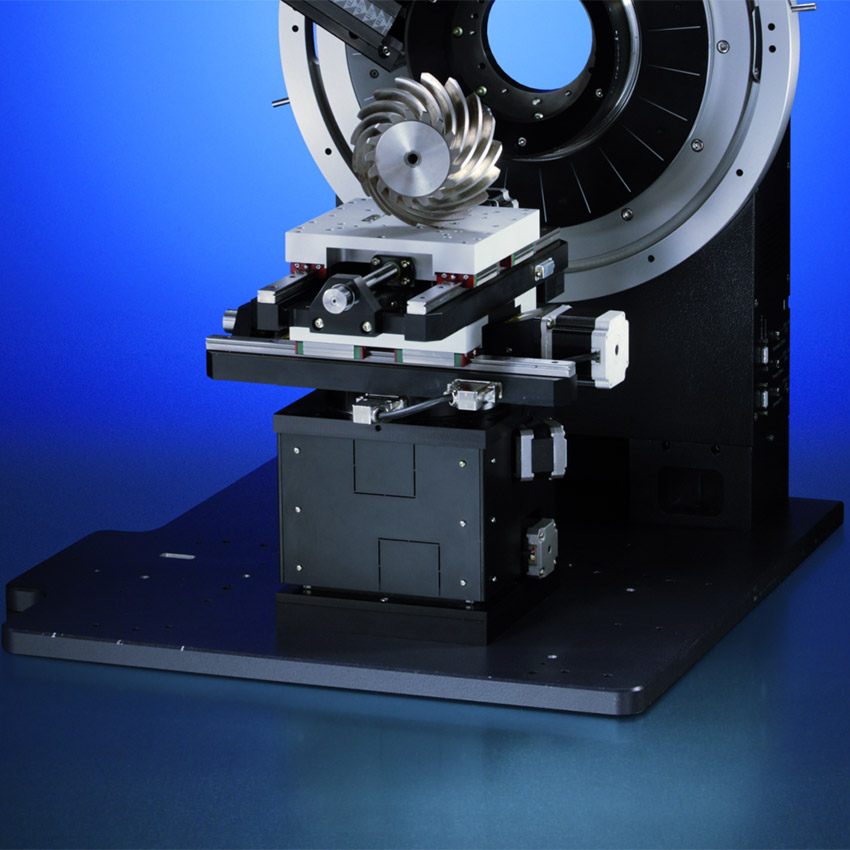

UMC 151

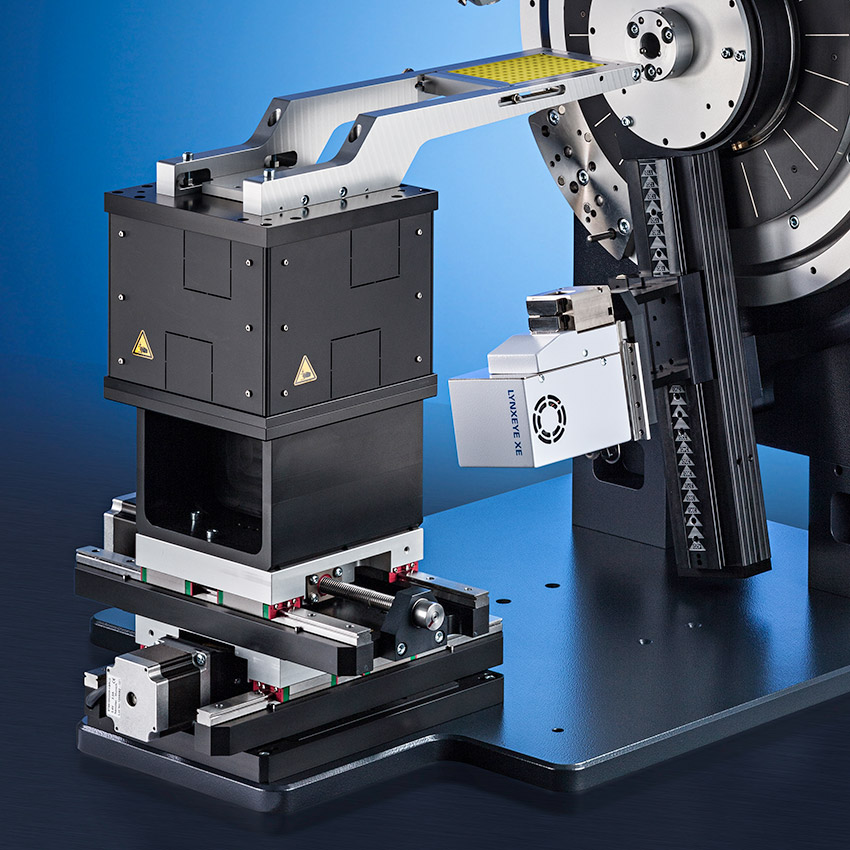

UMC 150 HTS

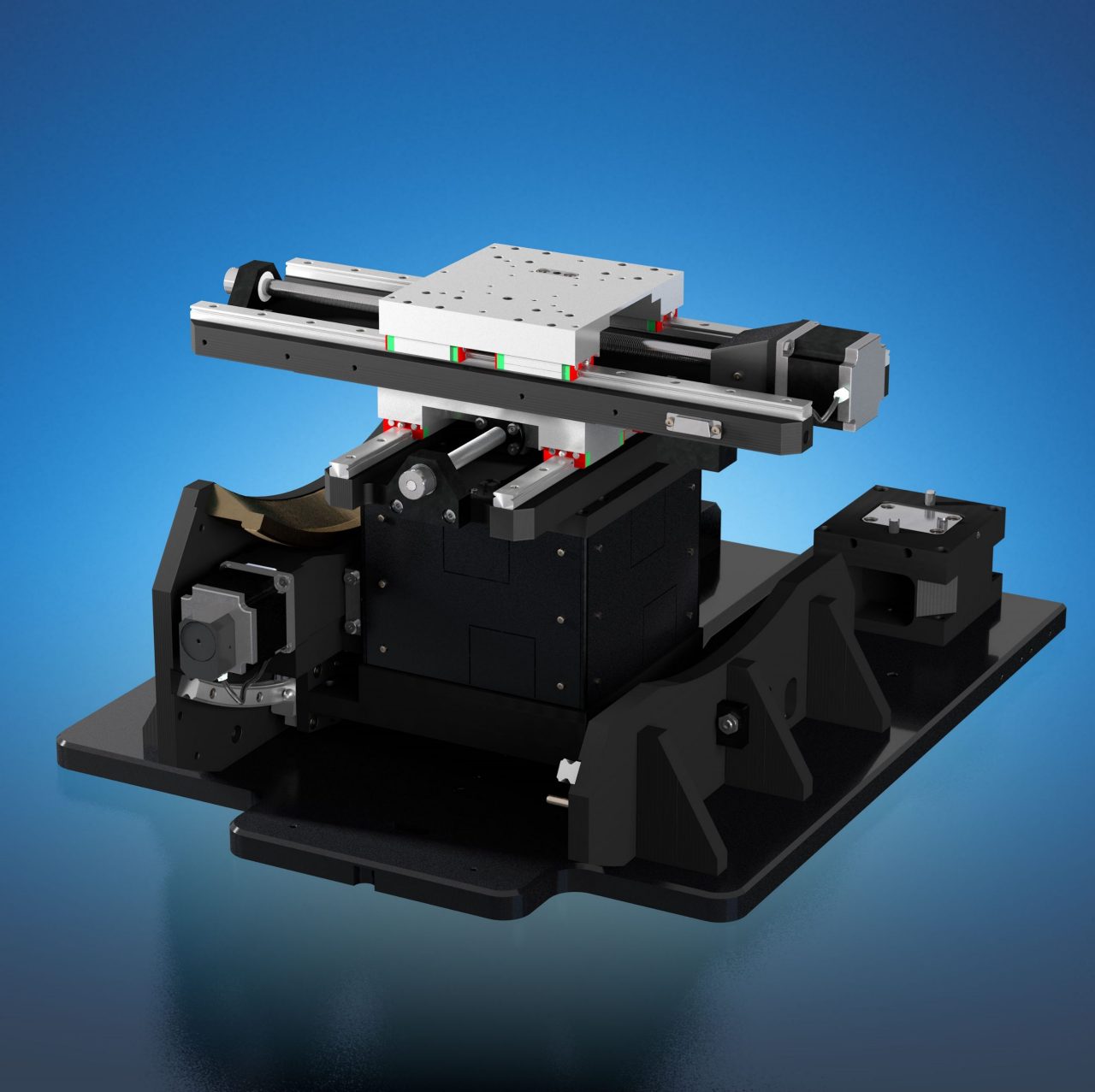

UMC 350

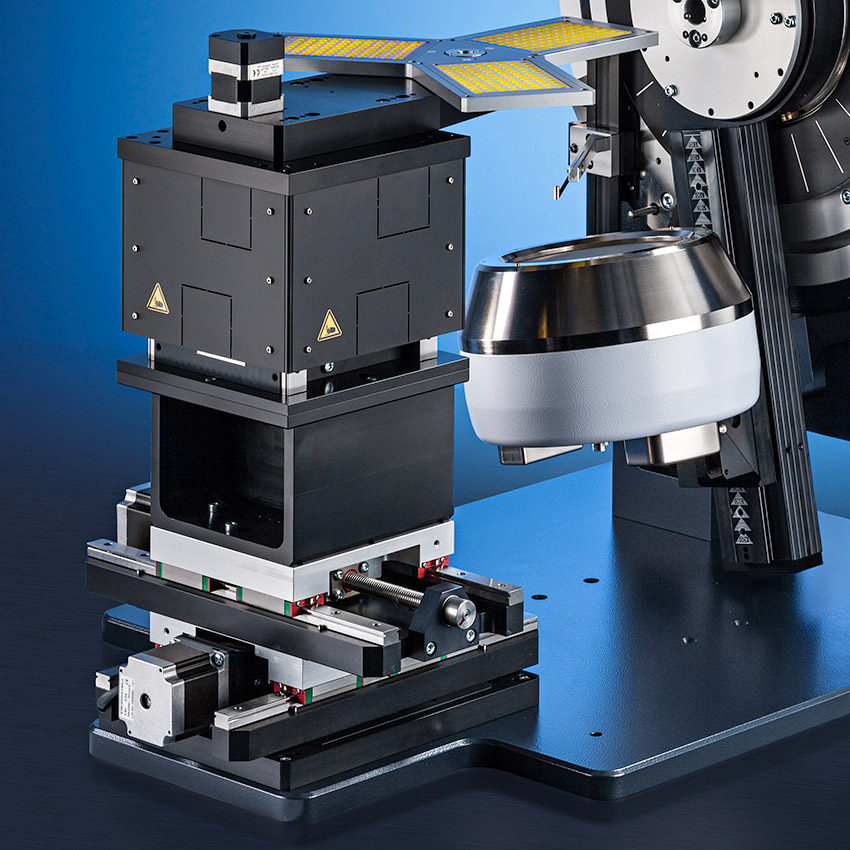

UMC 150 HTS-3

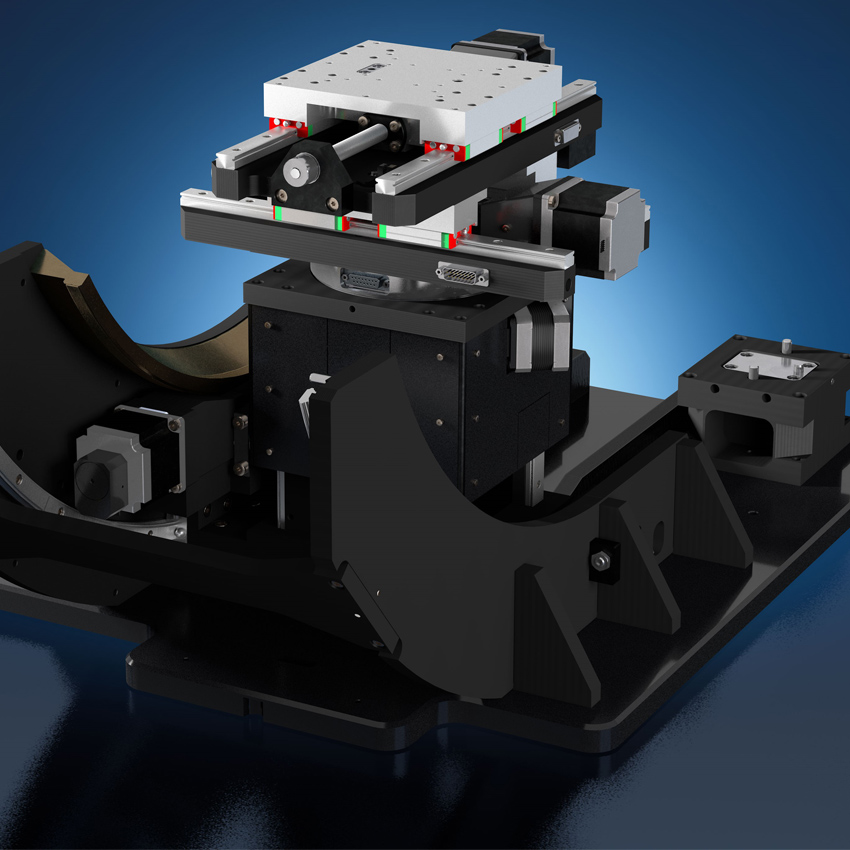

UMC 1516

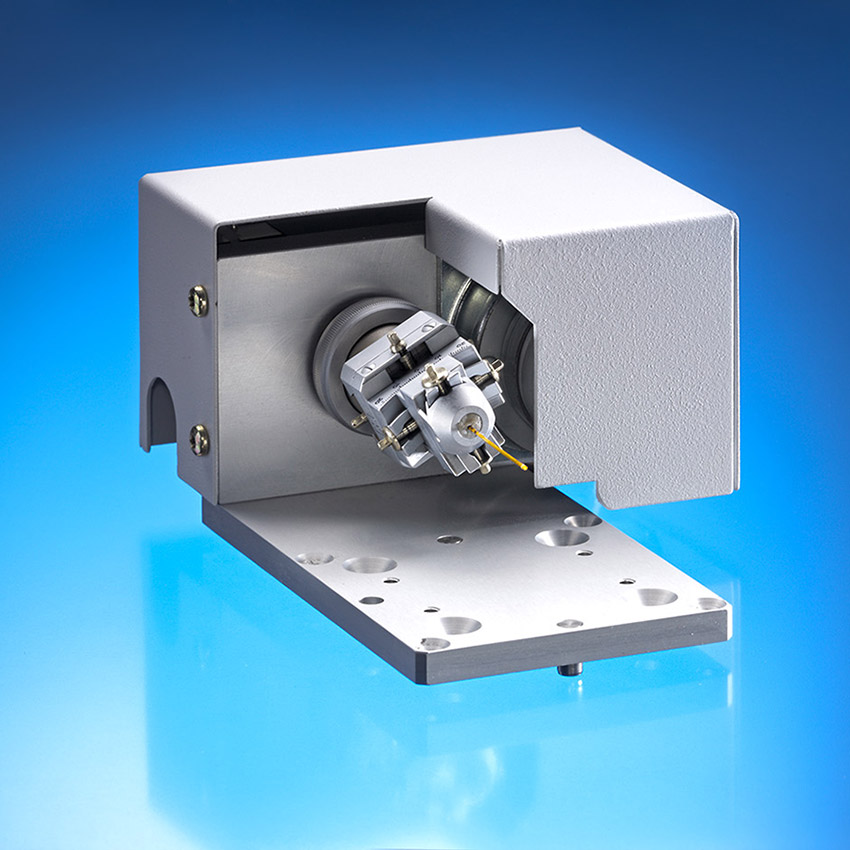

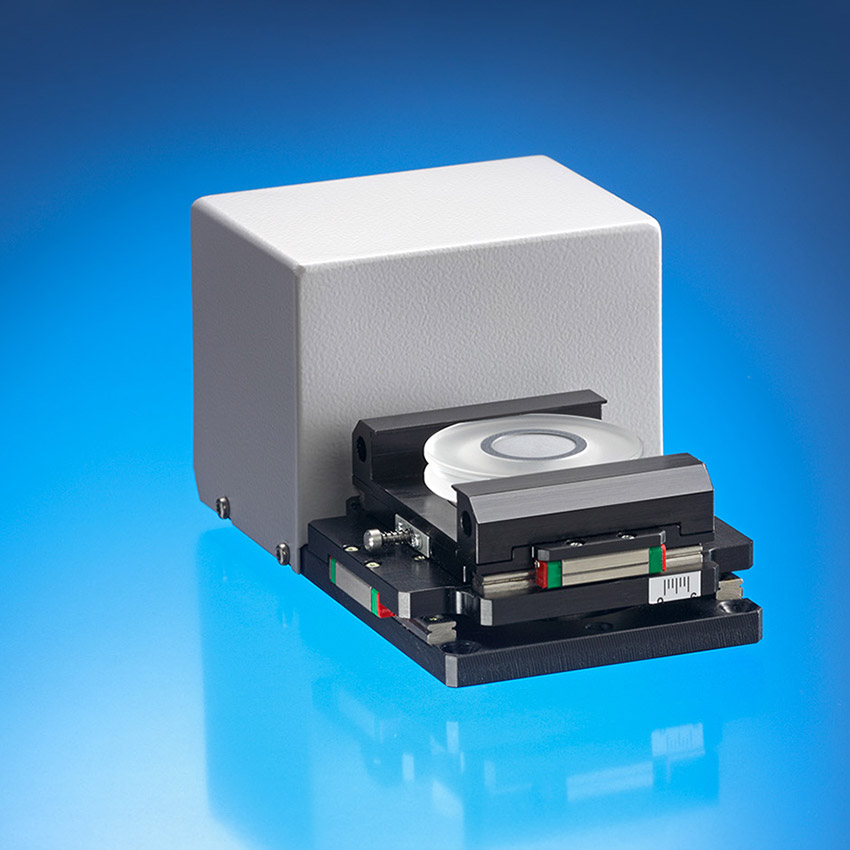

样品台附加装置

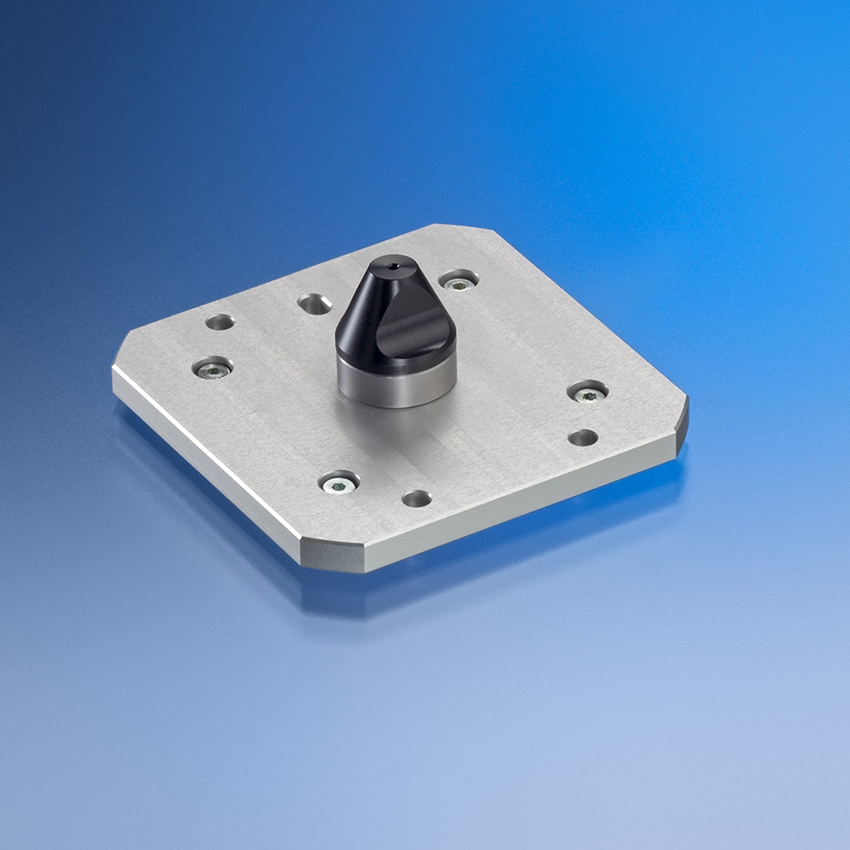

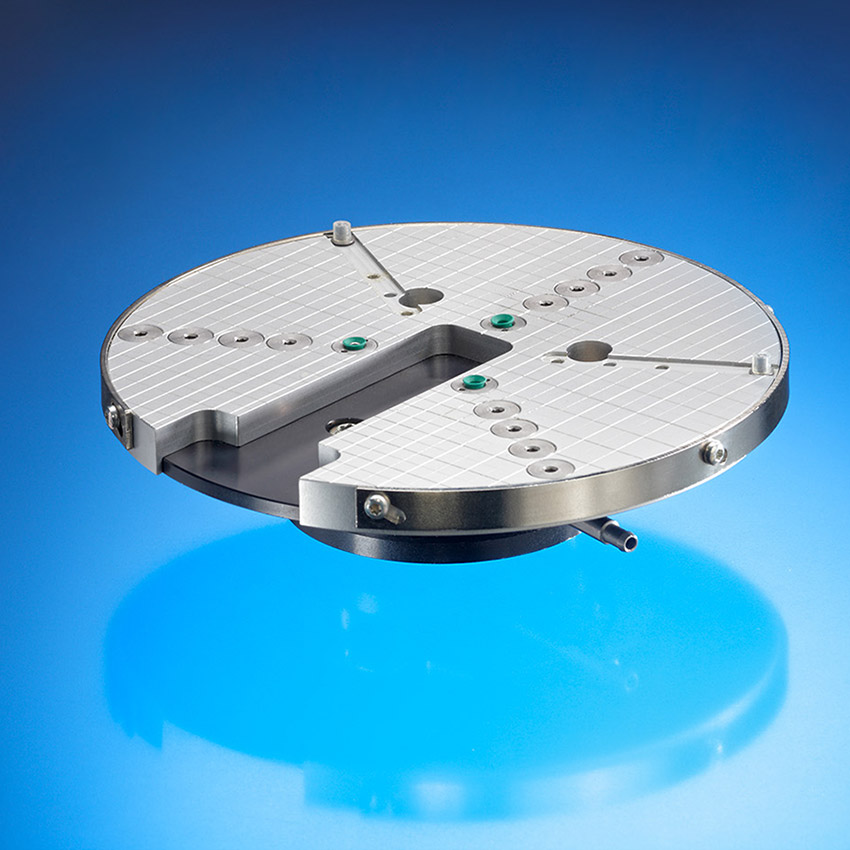

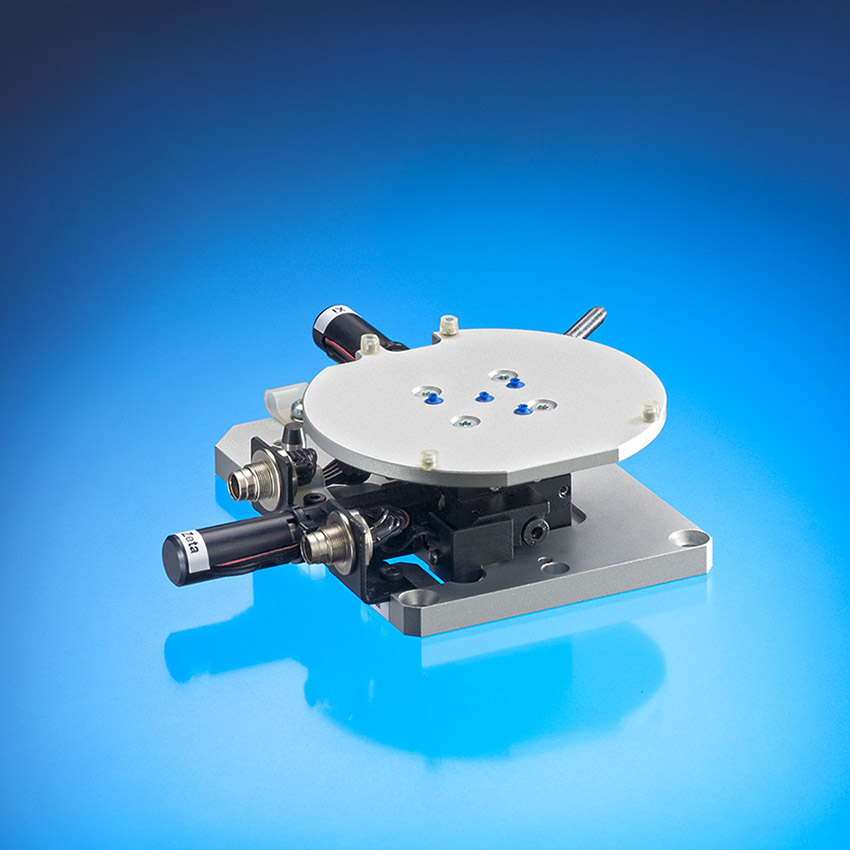

对于大多数材料研究样品台,这些元件都加装在顶部,以便简单、安全地放置样品,同时提高自由度。下面的配图显示了一系列可用的样品台附加装置。

样品转换器

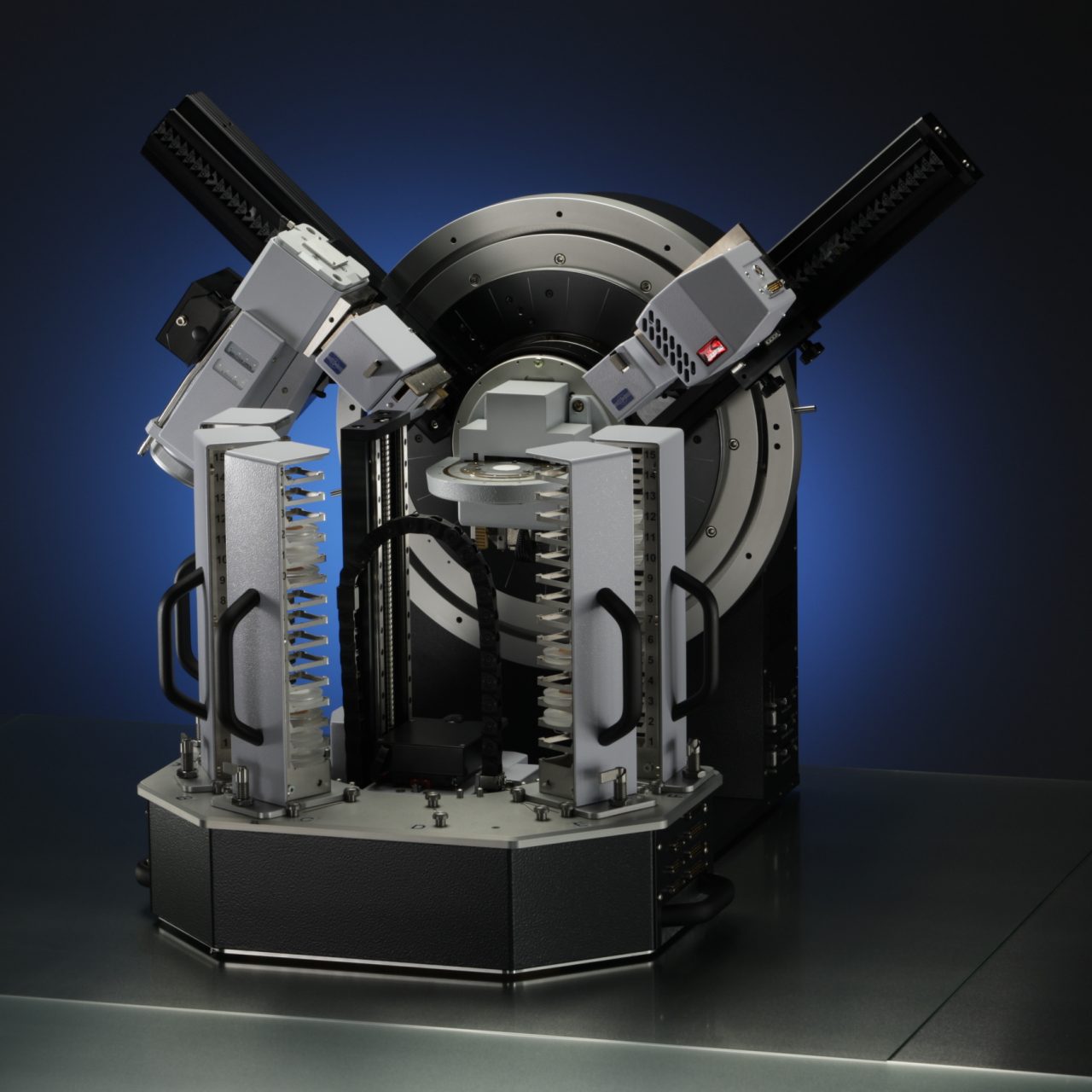

FLIP-STICK和AUTO-CHANGER具有很大存储容量,可存放最多90份样品,实现完全无人值守处理批量测量。这些样品转换器完全集成到DAVINCI.DESIGN的即插即用概念中,拥有无与伦比的分析灵活性。使用聚焦和平行光束光学元件,可以在反射和透射衍射几何中测量各种不同的样品和样品夹持器。样品转换器的样品盘很容易更换,即使装入了样品亦可轻松更换。这样一来,就可以在执行其他测量的同时,预先装载其他样品盘,从而提高样品吞吐量。

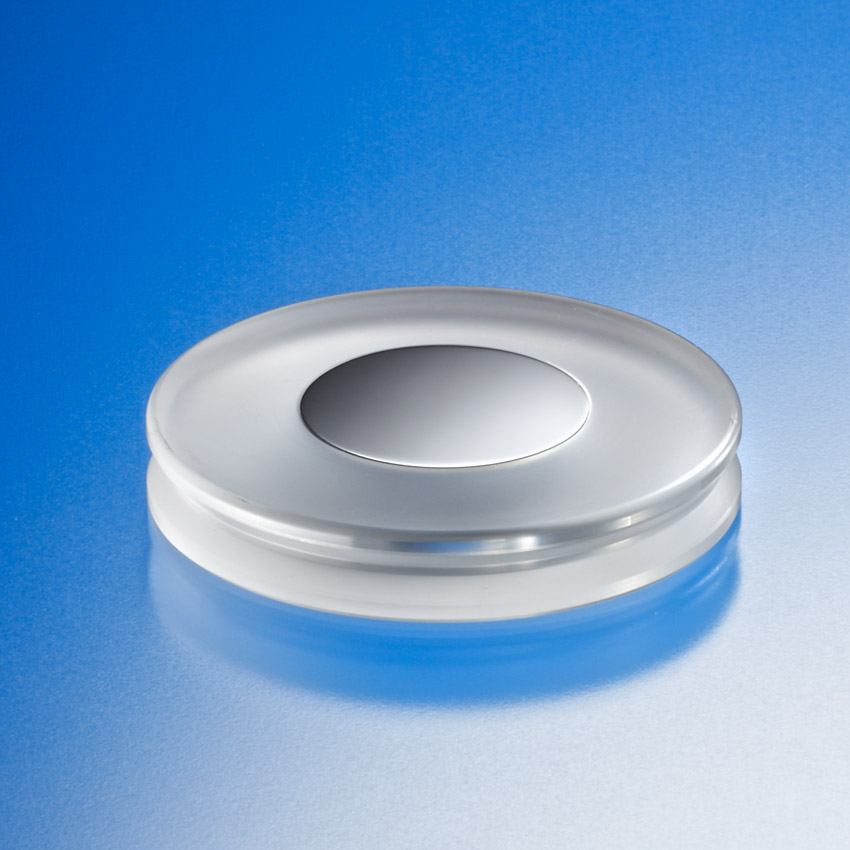

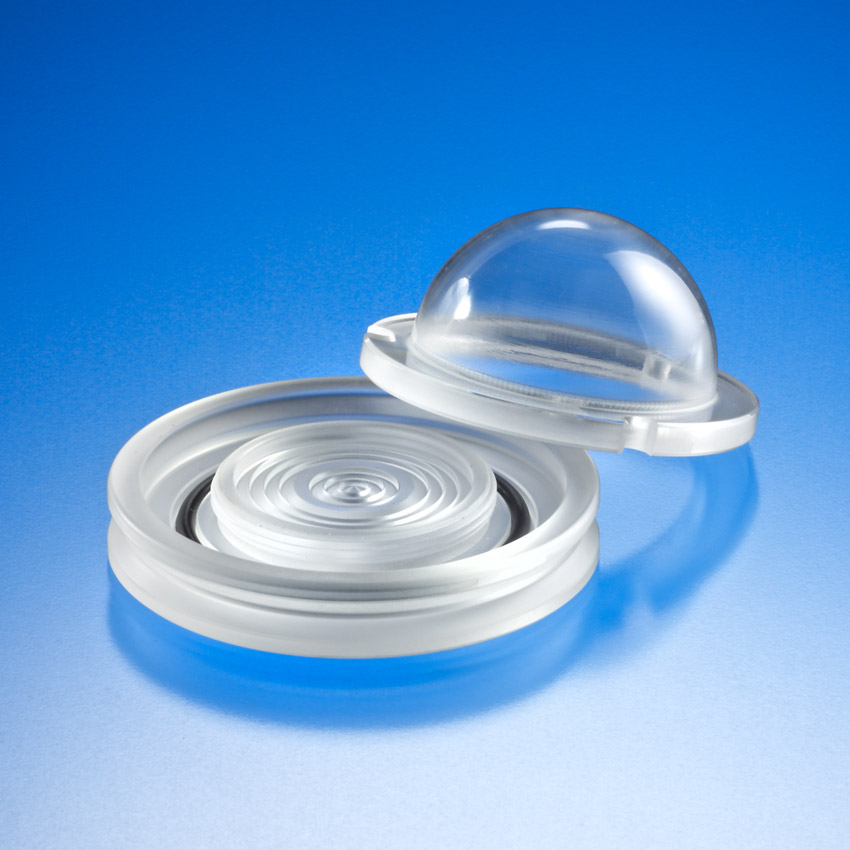

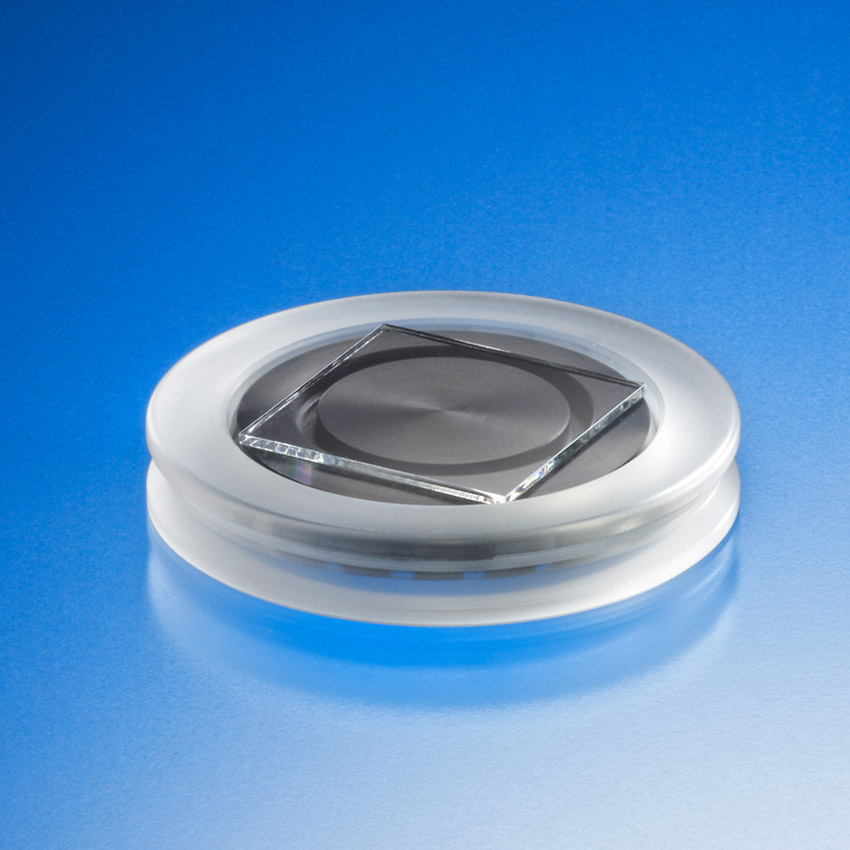

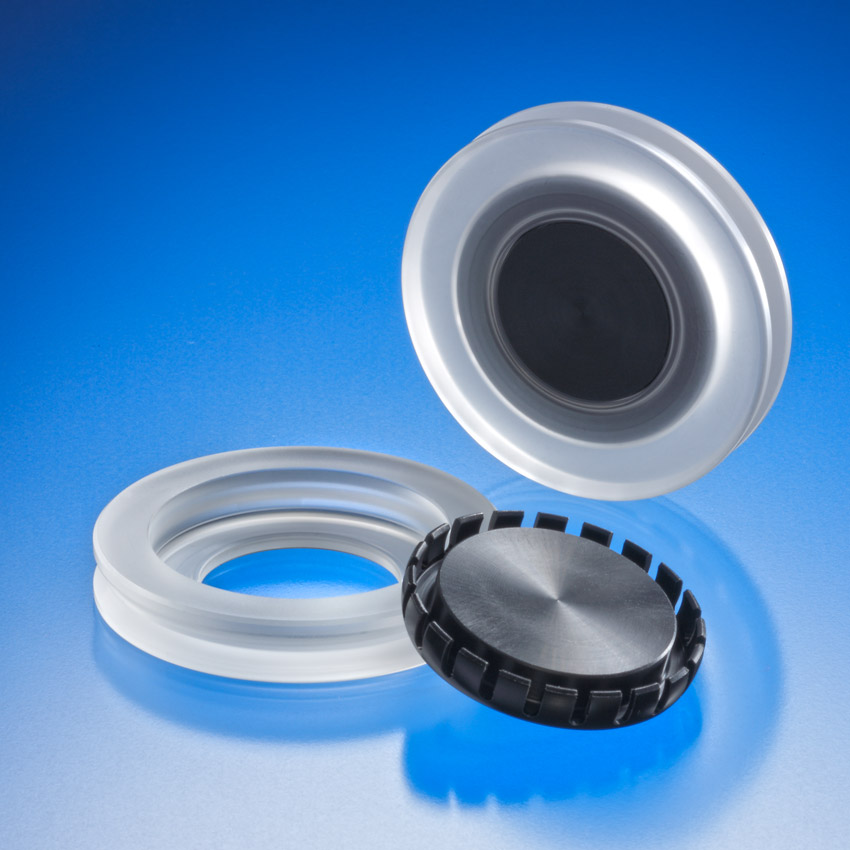

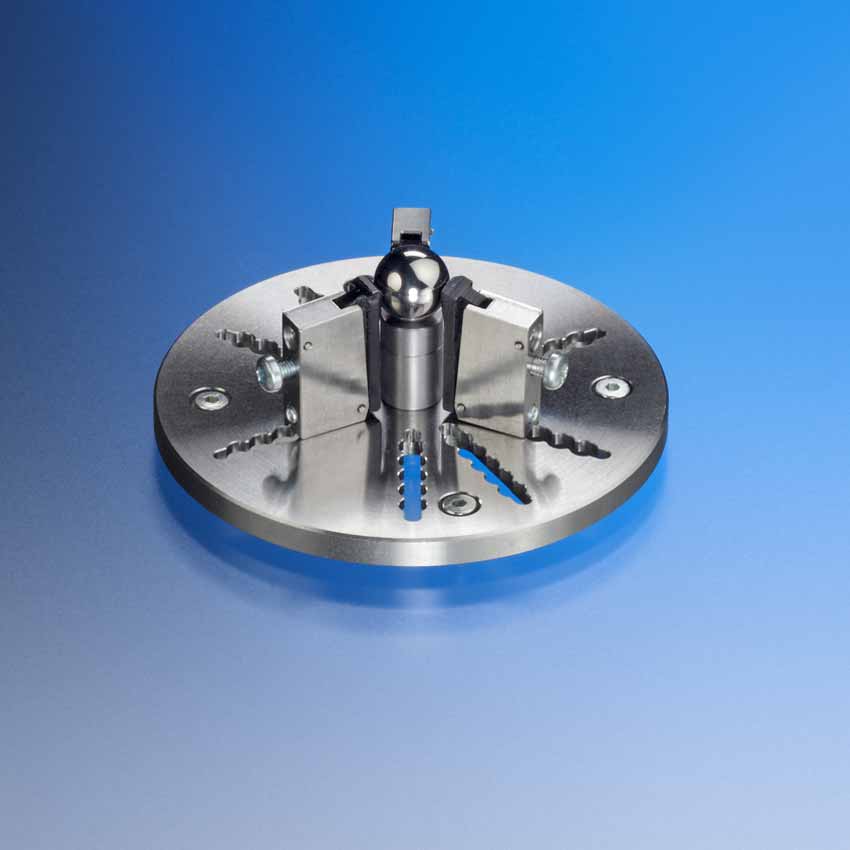

样品支架

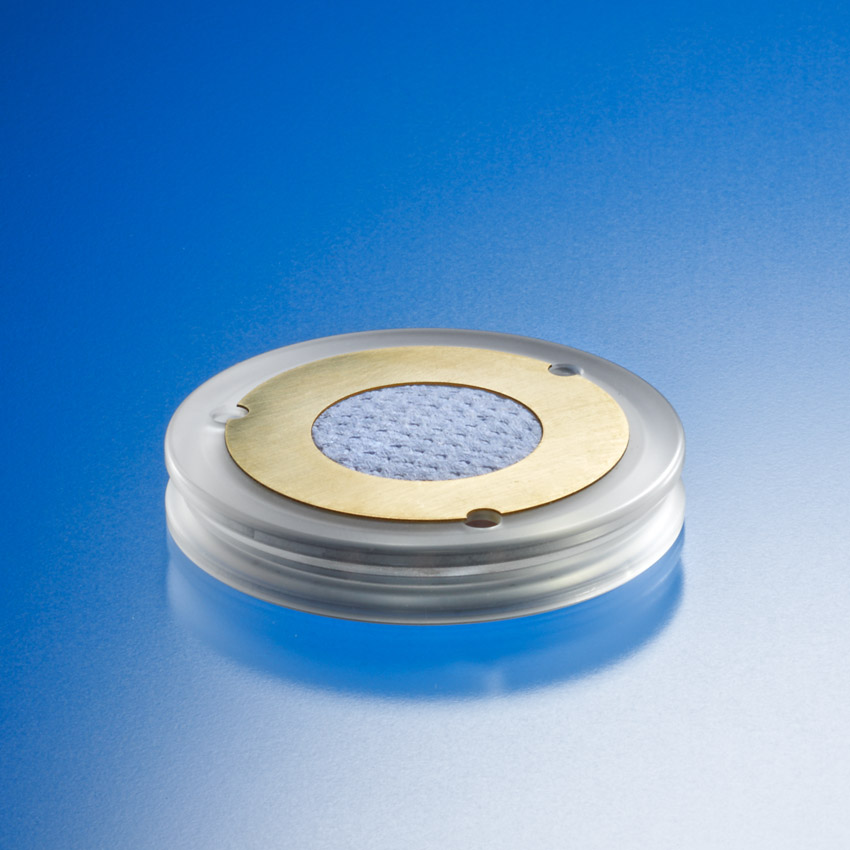

X射线衍射不需要进行任何复杂的样品制备,但取决于样品一致性、体积或其他性质,必须使用适当的样品夹持器。布鲁克AXS提供众多针对不同类型样品的专用解决方案,下面展示部分精选产品。
