XRD 구성 요소

샘플 스테이지 및 샘플 홀더

X 선 회절 실험에서 중요한 역할을 수행하는 샘플 스테이지는 시료를 기기 중앙에 배치하고, 회절 공간 탐사의 자유도를 높이고, 새로운 시료 또는 추가 측정 지점을 빔에 제공합니다.

브루커의 샘플 스테이지는 높은 수준의 샘플 조작 정확도를 제공합니다. 필요한 자유도와 샘플 크기에 따라 베이오넷 장착 스테이지 및 플로우 장착 스테이지 중에서 선택하십시오. 모든 단계가 DIFFRAC.DAVINCI 개념의 일부이기 때문에 구성 요소와 모터 구동식 드라이브는 장착시 자동으로 인식되고 구성됩니다.

UMC (Universal Motion Concept)는 Phi 회전, XYZ 변환 및 Psi 기울기까지 최대 5 도의 자유도를 사용하여 샘플이 무수한 방향으로 이동함에 따라 관심 영역이 고니오미터 중심에 유지되도록 합니다.

베이오넷 장착 Eulerian 크래들은 비-상온 조건을 포함하여 응력, 질감 및 에피택셜 박막 분석과 같은 응용 분야를 지원합니다.
스테이지의 기능은 변화하는 요구에 맞게 조정할 수 있습니다. 당사의 다양한 액세서리에는 XY 및 틸트 스테이지, capillary 마운트 및 웨이퍼 척이 포함됩니다.

Bruker의 대규모 샘플 홀더 포트폴리오에 추가하면 무기 또는 유기, 소량 또는 대량, 벌크 또는 분말 등 모든 시료를 최적의 기기 구성으로 장착하고 측정할 수 있습니다.

베이오넷 장착 스테이지

스테이지의 베이오넷 마운트는 최대 실험 유연성을 위해 고니오미터에서 전체 샘플 스테이지를 빠르고 정확하게 교환할 수 있습니다.

전동식 XYZ 변환 단계에는 Compact UMC 및 Compact UMC Plus 80/150이 포함됩니다. UMC 스테이지는 일반적으로 대형 벌크 샘플의 분석, 매핑 애플리케이션 및 코팅 분석에 사용되지만 여러 개의 작은 샘플에 사용하거나 비-상온 실험을 위한 돔 온도 스테이지를 호스팅하는데도 사용할 수 있습니다. 또한 Compact UMC Plus 150/80 스테이지에는 무제한 Phi 회전이 있습니다. UMC 150에는 또한 진공 파이프와 전선이 엉키는 것을 방지하는 유틸리티 피드 스루가 포함되어 있습니다.

베이오넷 장착형 컴팩트 크래들 (Plus) 및 Centric Eulerian Cradle은 돔 온도 챔버를 사용하는 비-상온 조건을 포함하여 응력, 질감 및 에피택셜 박막 분석과 같은 응용 분야를 지원합니다. 불규칙한 모양의 샘플도 장착할 수있는 다양한 스테이지 액세서리를 사용할 수 있으며 Compact Cradle Plus의 진공 피드 스루는 작은 박막 시편을 제자리에 안전하게 고정합니다.

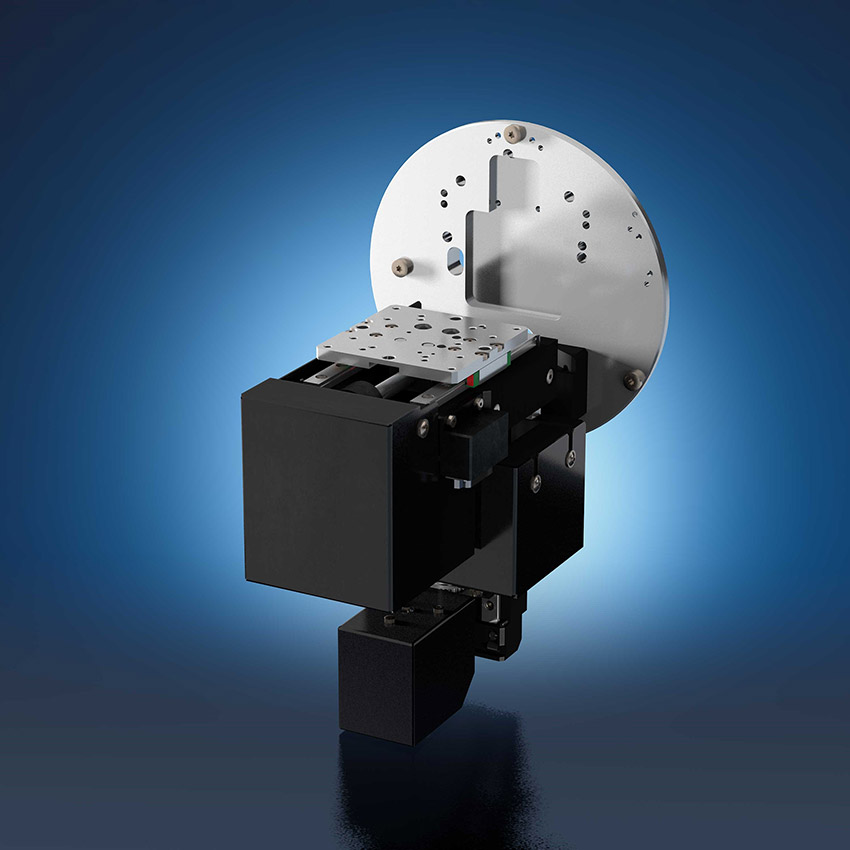

컴팩트 UMC

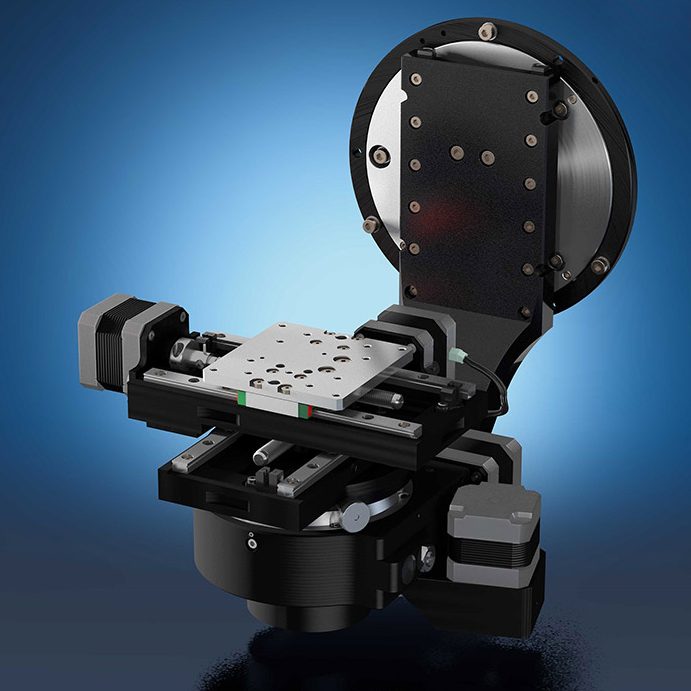

컴팩트 UMC 플러스 80

컴팩트 크래들

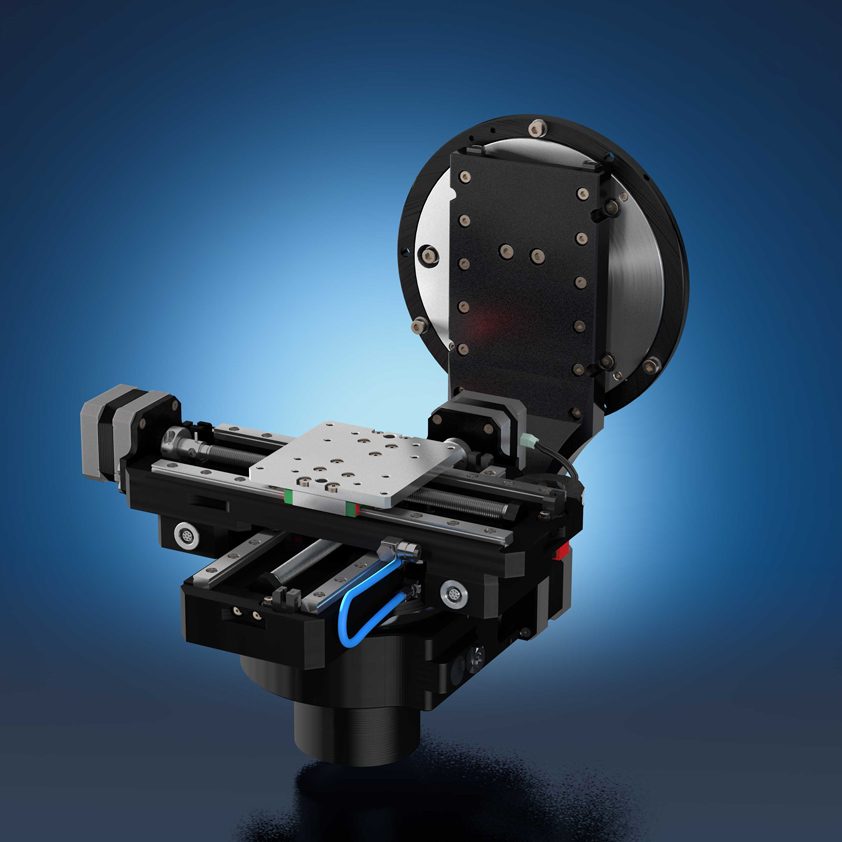

컴팩트 UMC 플러스 150

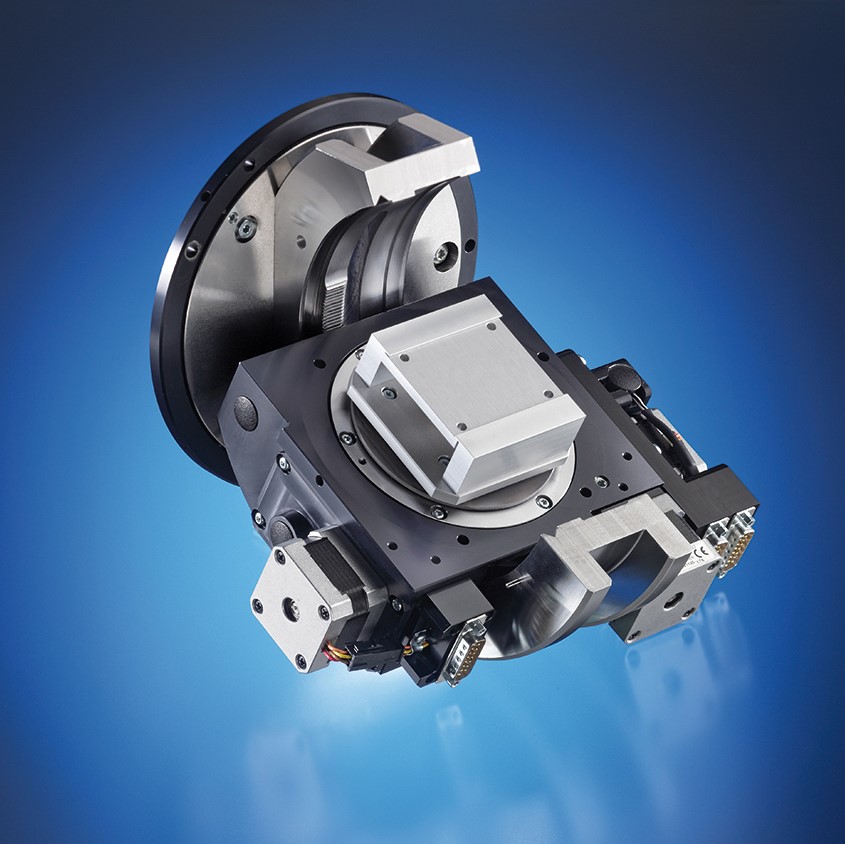

컴팩트 크래들 플러스

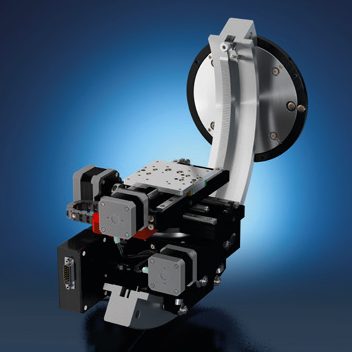

센트릭 오일레리안 크래들

베이스 장착 스테이지

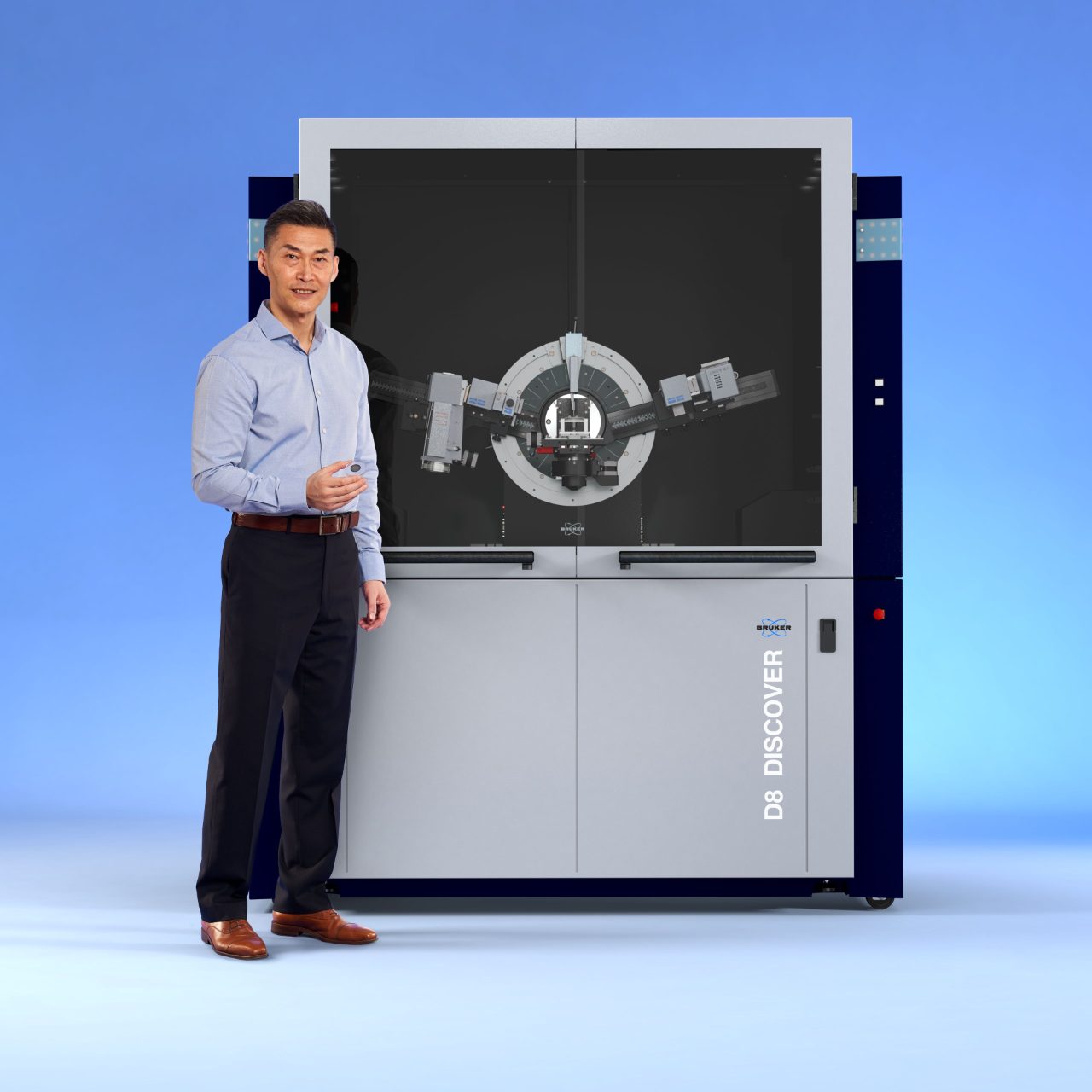

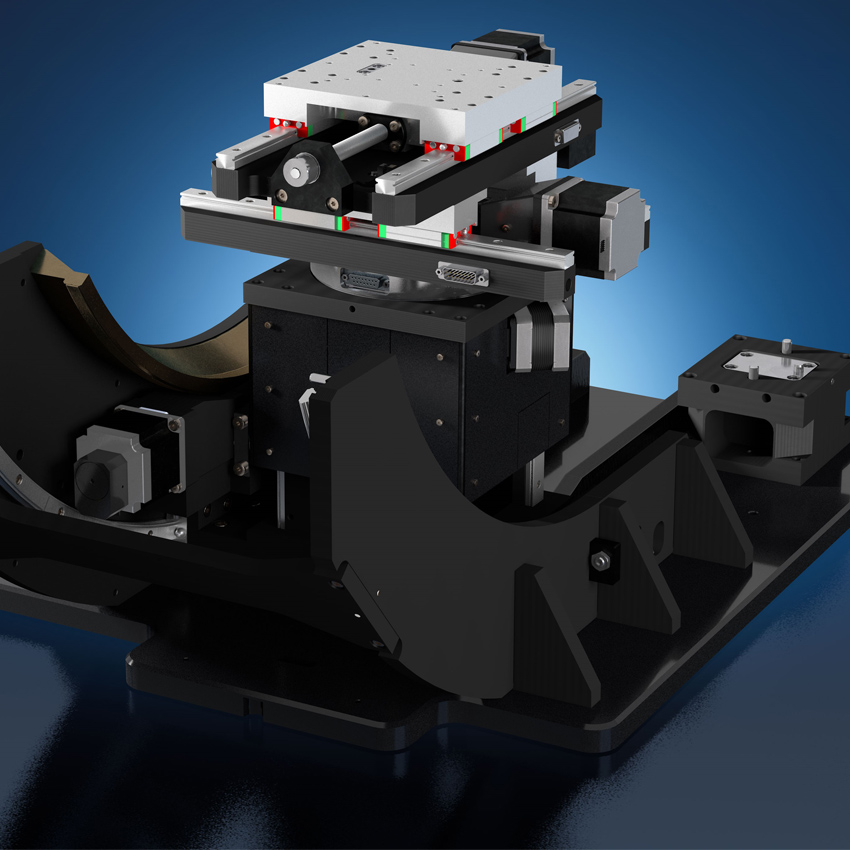

D8 DISCOVER 회절기 제품군에서는 대형 샘플 및 무거운 물건을 들어야 할 때 기본 장착 스테이지를 사용할 수 있습니다. 당사의 UMC 시리즈는 탁월한 매핑 및 중량 용량을 제공하여 최대 5kg 무게 및 최대 300mm 측정 샘플의 넓은 영역 매핑을 가능하게합니다. 모든 스테이지를 통해 X, Y 및 Z에서 샘플을 모터로 배치하고 스캔할 수 있습니다. UMC 350 및 UMC 1516에는 응력, 텍스처 및 에피택셜 박막 분석을 위한 추가 자유도로서 Psi-tilt도 포함되어 있습니다.

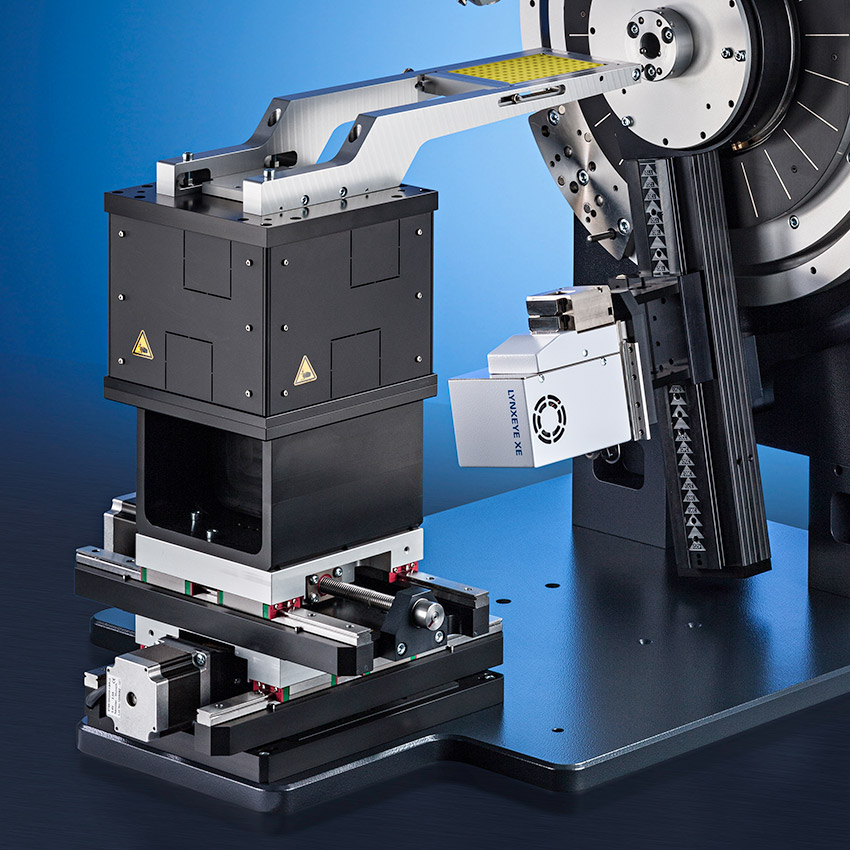

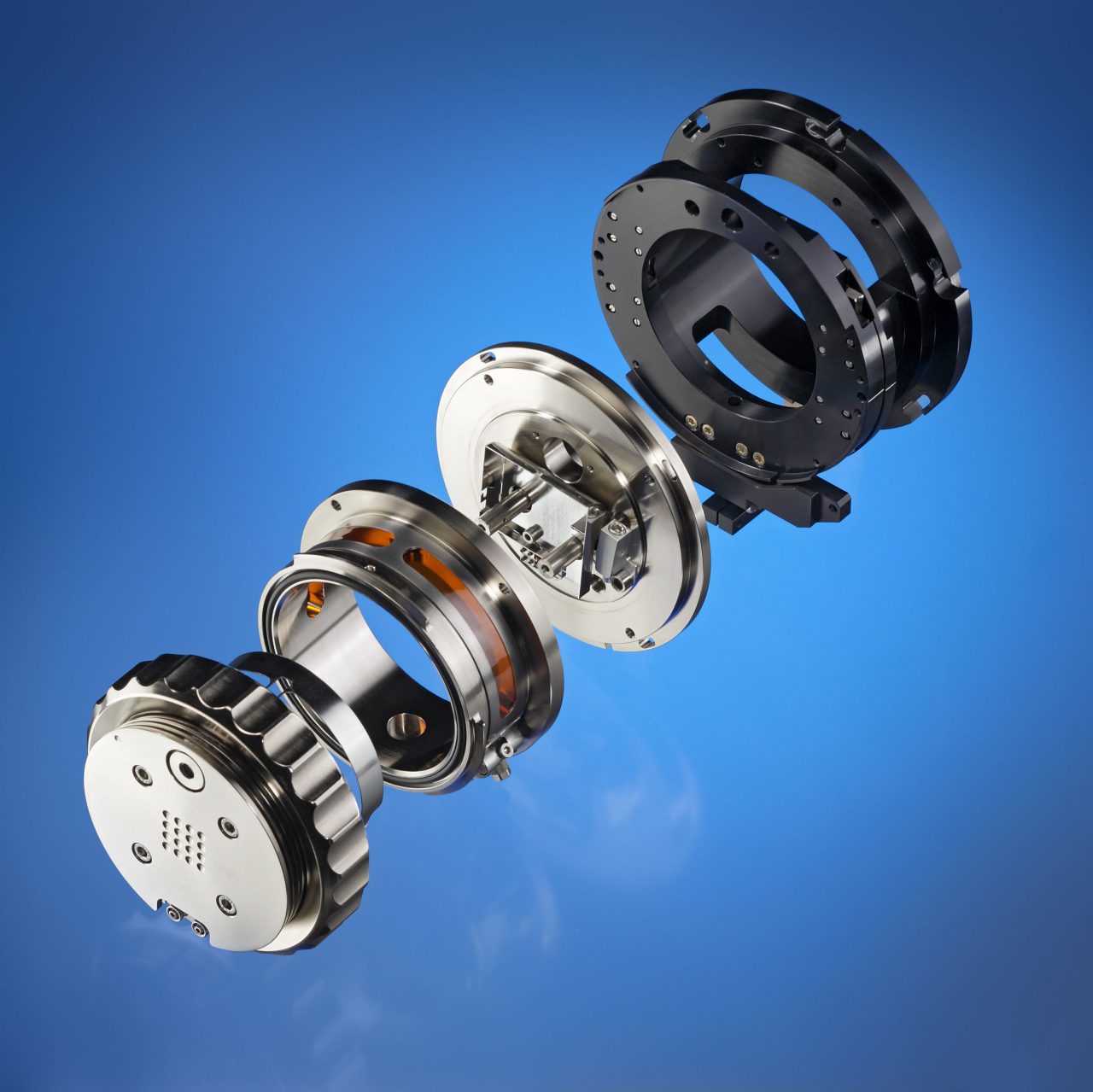

고 처리량 웰 플레이트 분석을 위한 UMC 150 HTS와 같은 전용 애플리케이션에 특수 단계를 사용할 수 있습니다. 더 많은 기능을 추가하기 위해 capillary 스피너, 진공 척 및 비-상온 챔버와 같은 액세서리를 UMC 스테이지 위에 장착할 수 있습니다. 높은 모듈성으로 인해 UMC 스테이지는 표준 구성을 넘어서는 사용자 요구 사항에 맞게 추가로 사용자 정의할 수 있습니다.

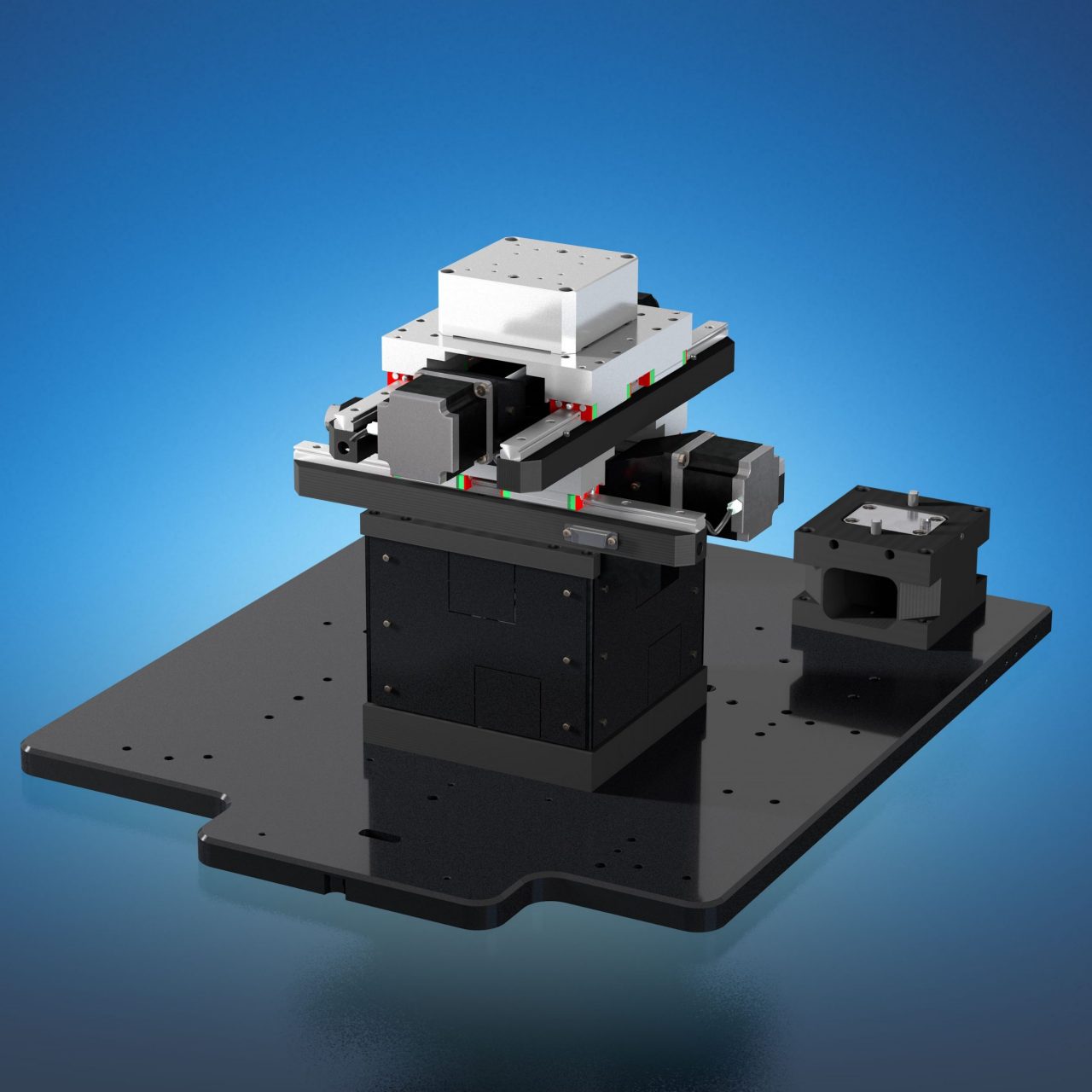

UMC 150

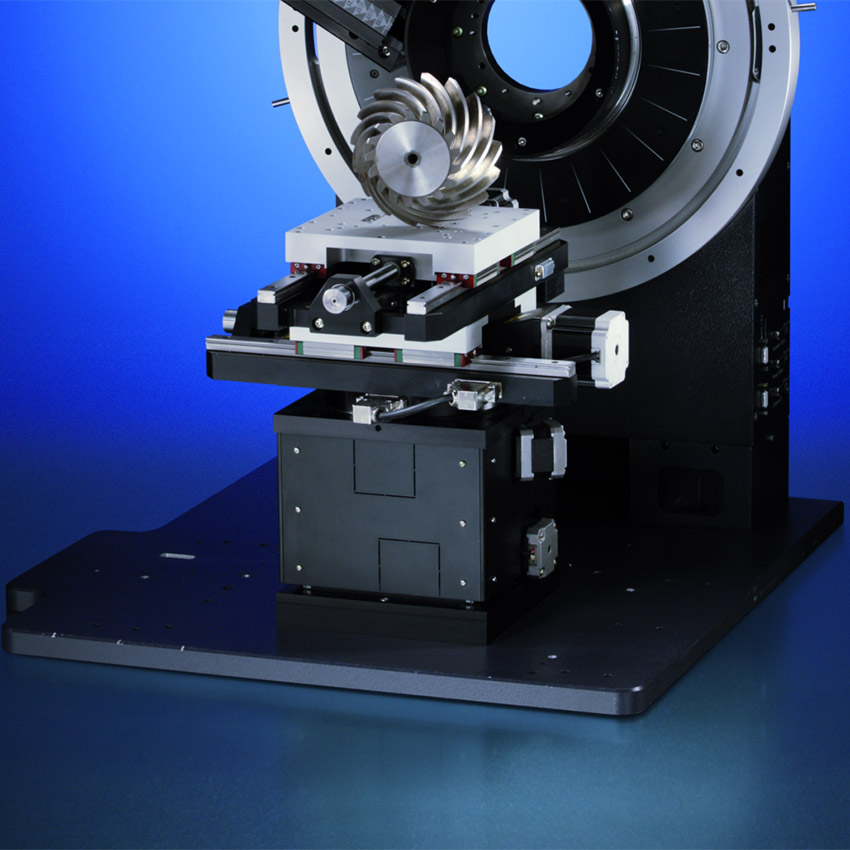

UMC 151

UMC 150 HTS

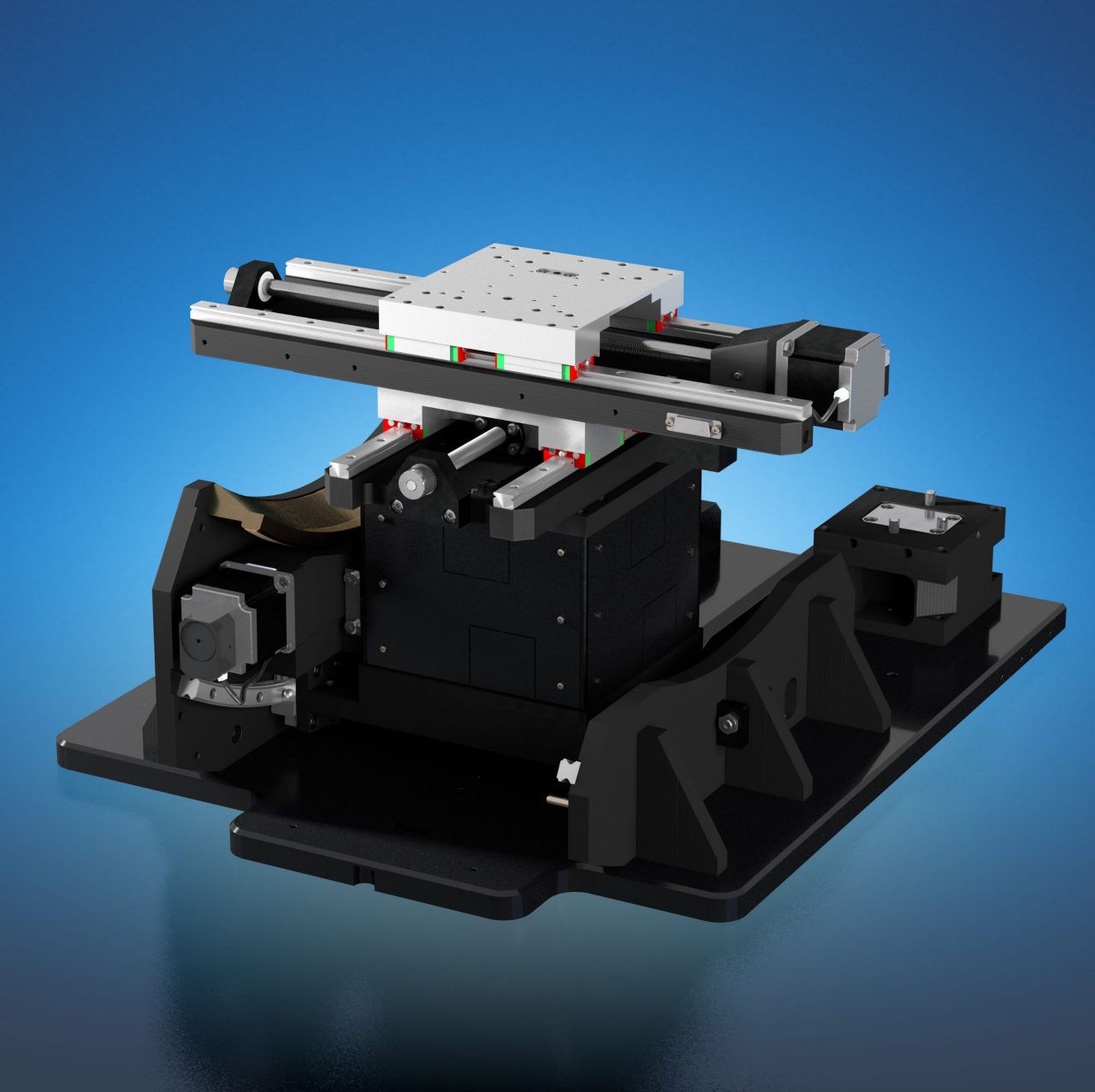

UMC 350

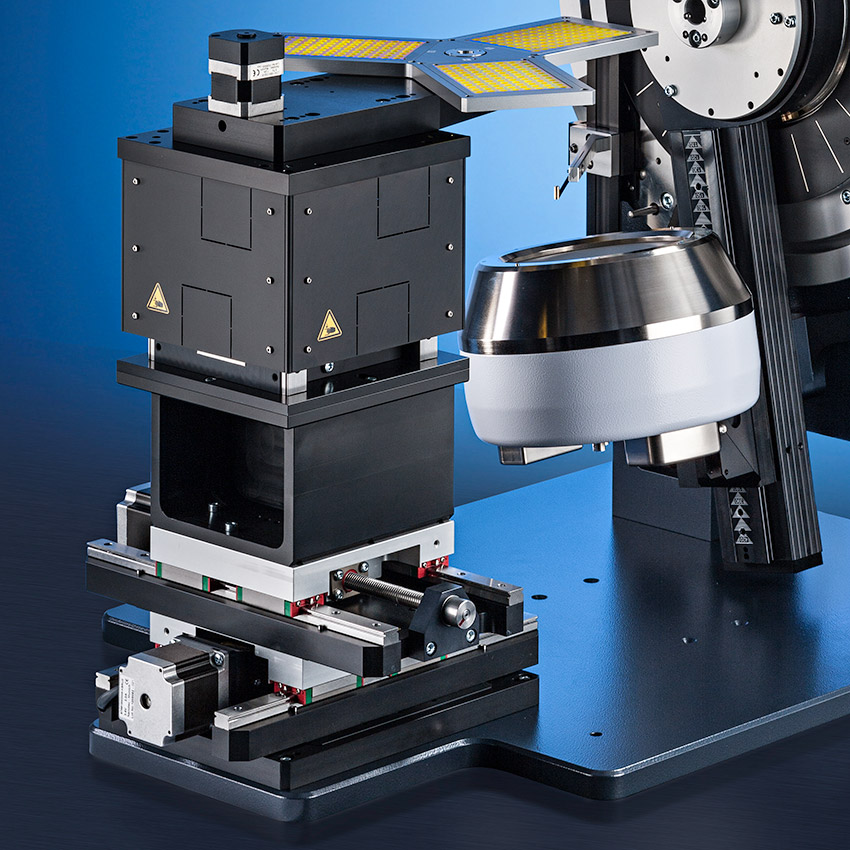

UMC 150 HTS-3

UMC 1516

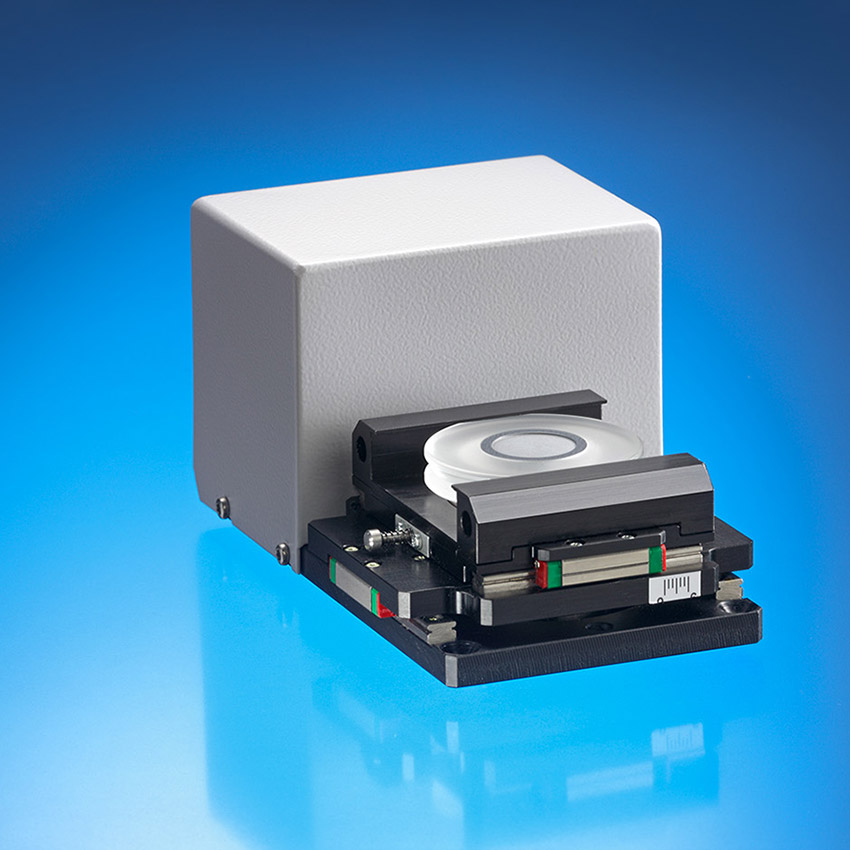

샘플 스테이지 첨부 파일

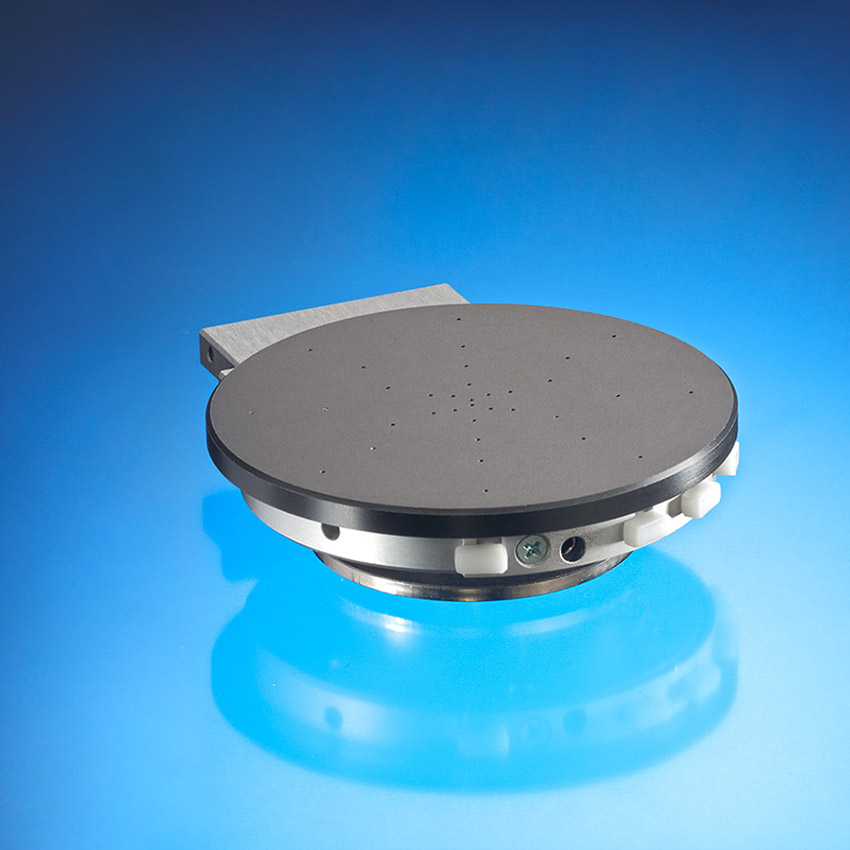

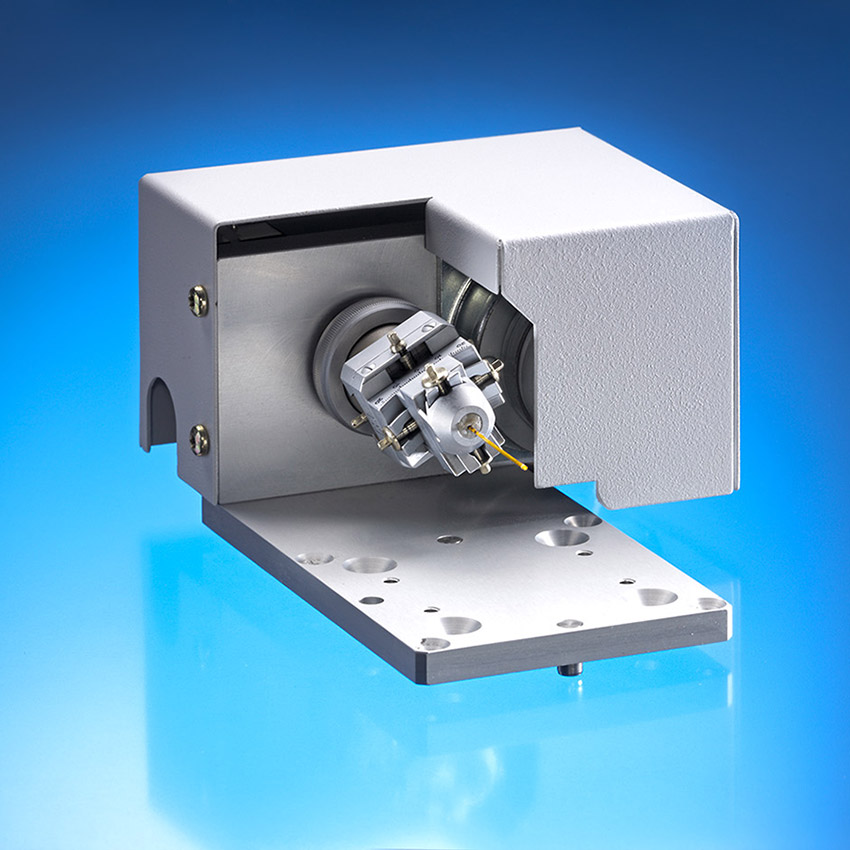

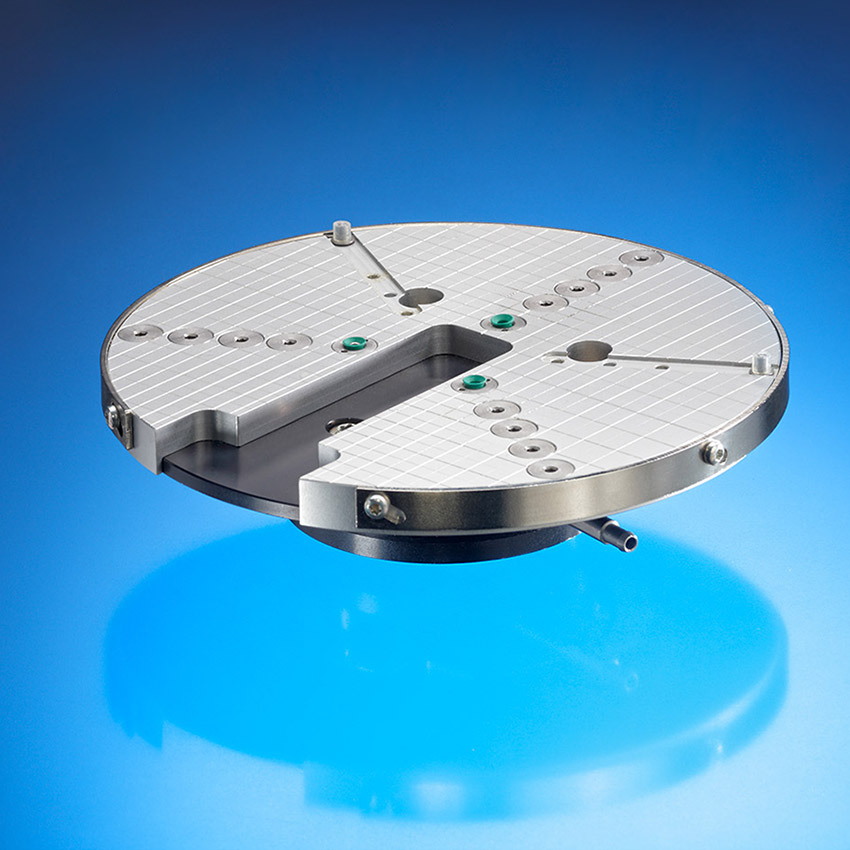

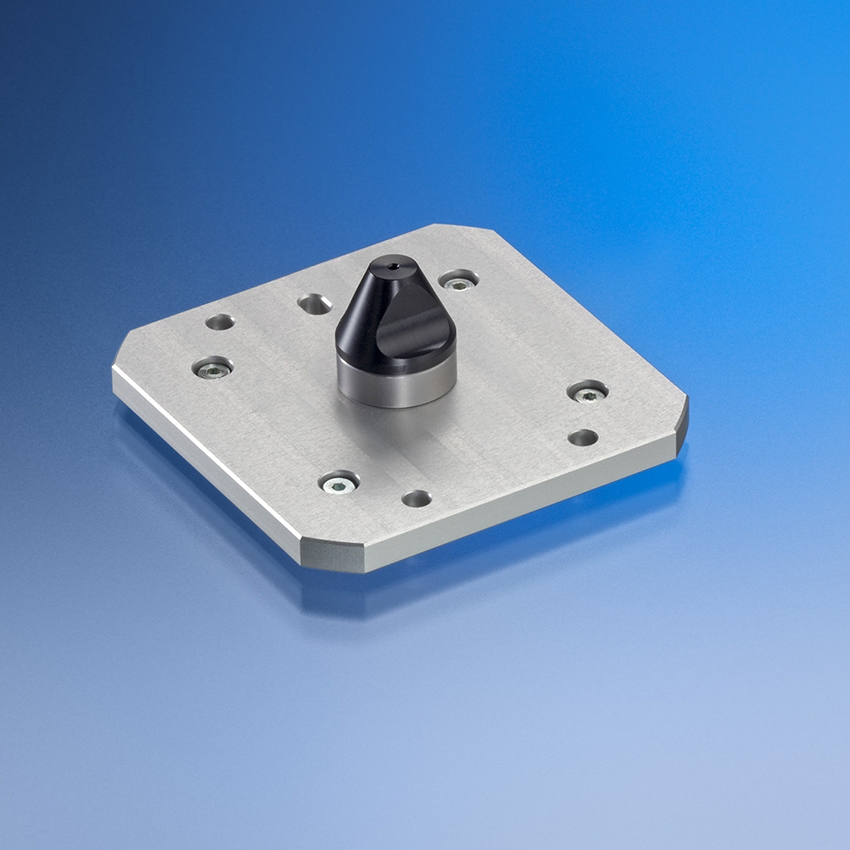

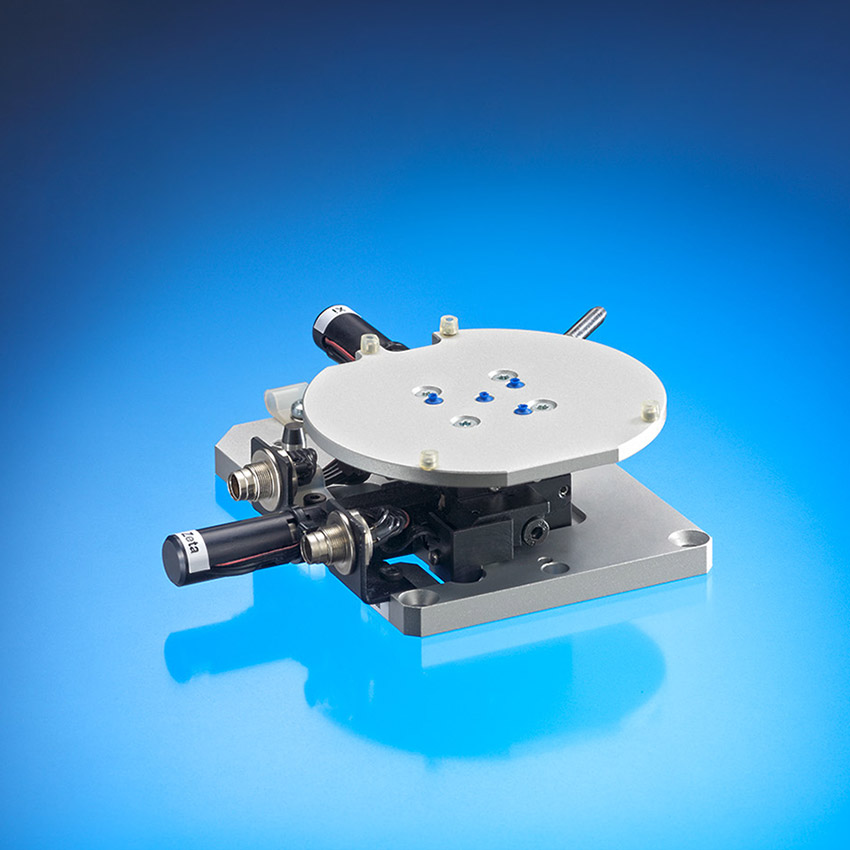

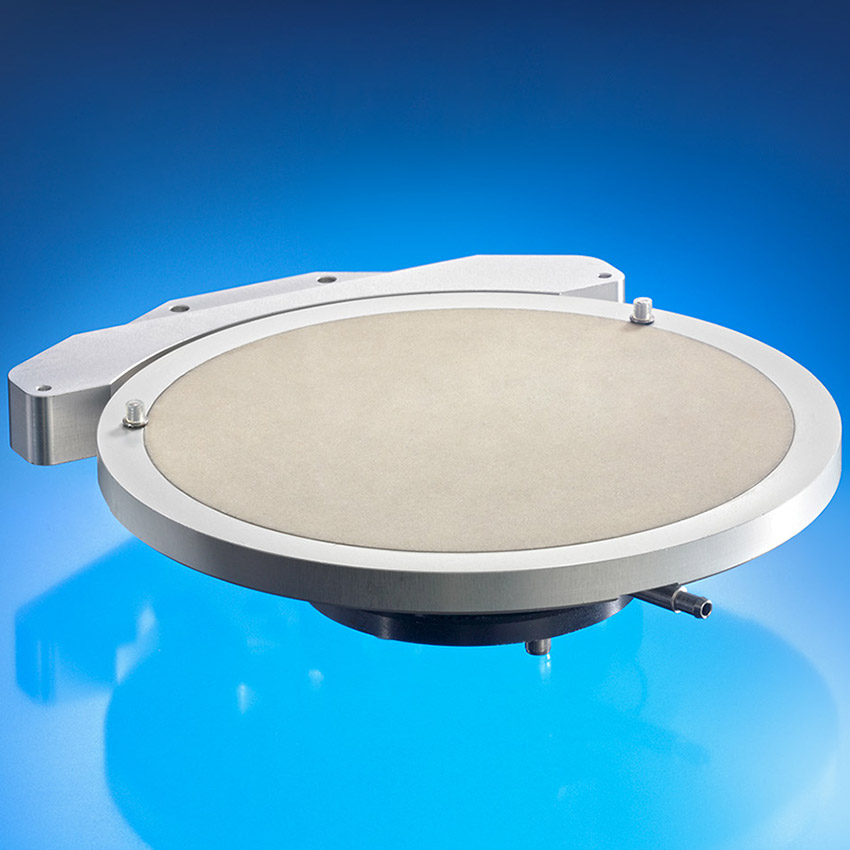

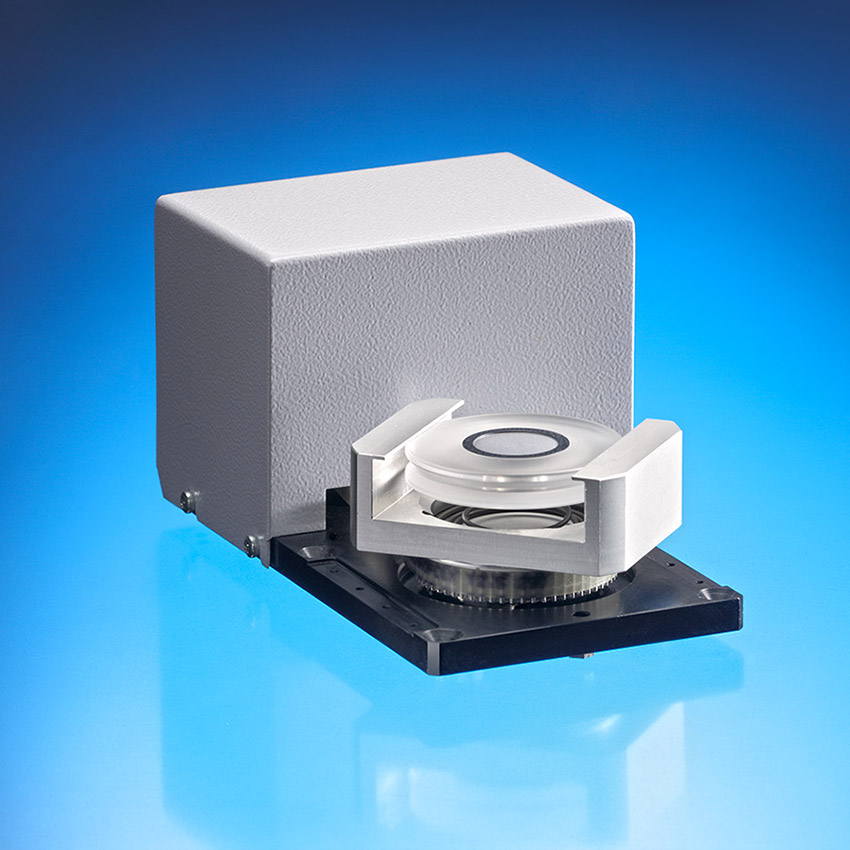

이러한 구성 요소는 간단하고 안전한 샘플 마운팅 및 추가 자유도를 제공하기 위해 대부분의 재료 연구 단계 위에 부착되어 있습니다. 아래 갤러리에는 사용 가능한 스테이지 첨부 파일의 선택이 표시됩니다.

샘플 체인저

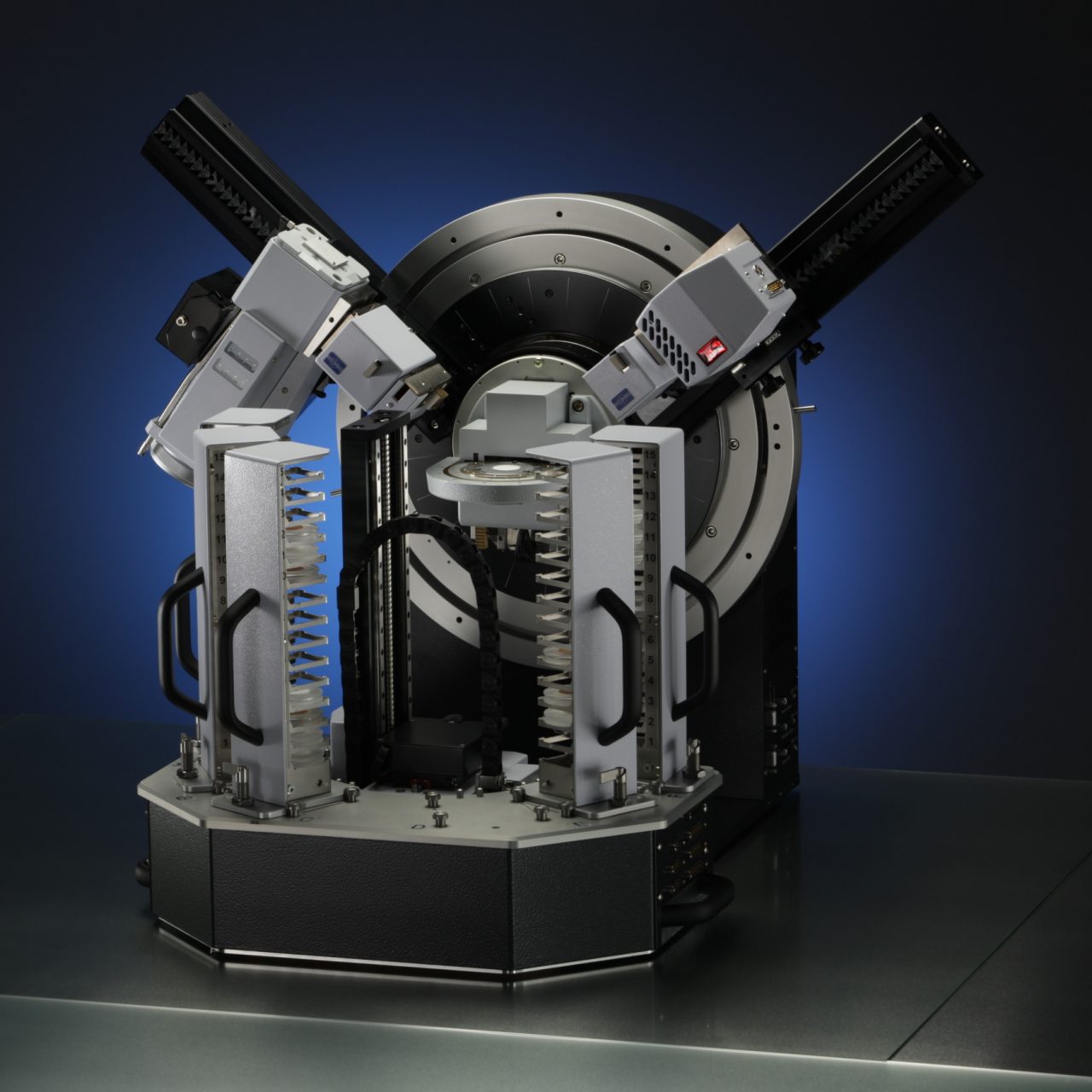

FLIP-STICK 및 AUTO-CHANGER는 배치 측정의 완전 무인 처리를 위해 최대 90 개의 샘플을 저장할 수 있는 대용량을 제공합니다. DAVINCI.DESIGN 플러그 앤 플레이 개념에 완전히 통합된 이 샘플 체인저는 비교할 수없는 분석 유연성을 제공합니다. 초점 및 평행 빔 옵틱을 사용하여 반사 및 투과 형상 모두에서 다양한 시료 및 시료 홀더를 측정할 수 있습니다. 샘플 체인저의 매거진은 샘플이 로드된 경우에도 쉽게 교환할 수 있습니다. 이를 통해 다른 측정이 실행되는 동안 추가 매거진을 미리 로드할 수 있으므로 샘플 처리량이 증가합니다.

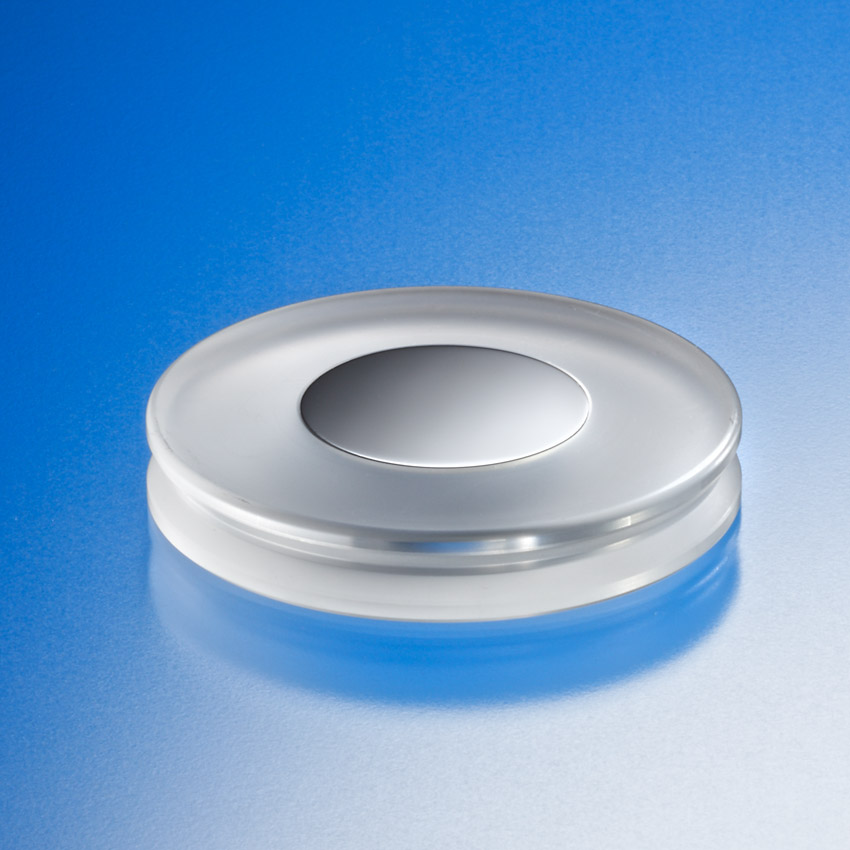

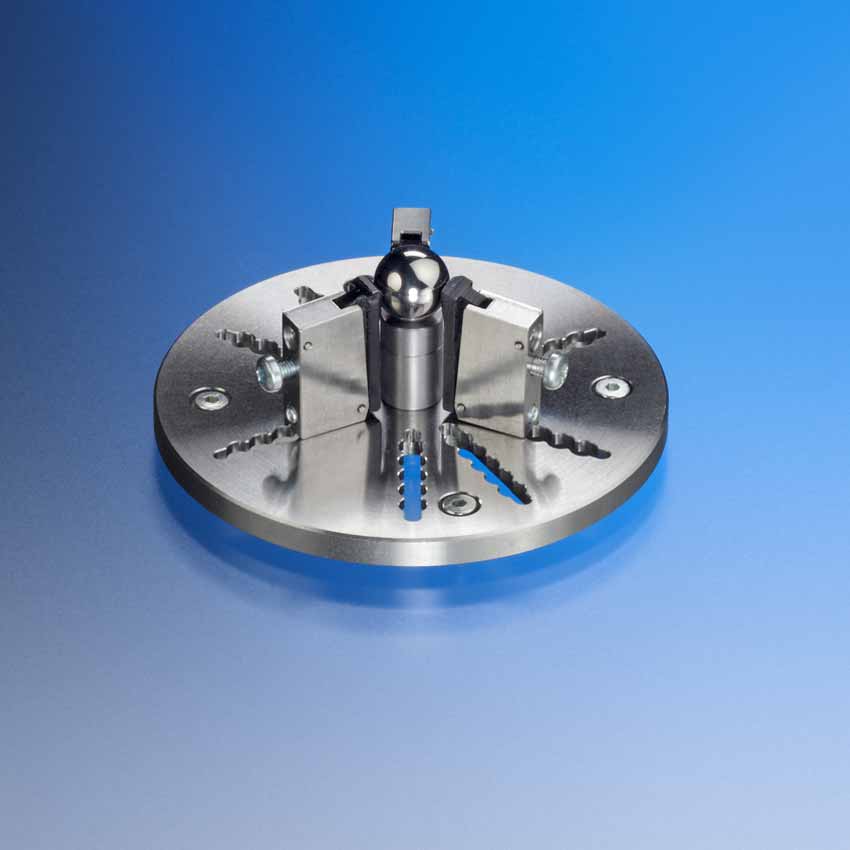

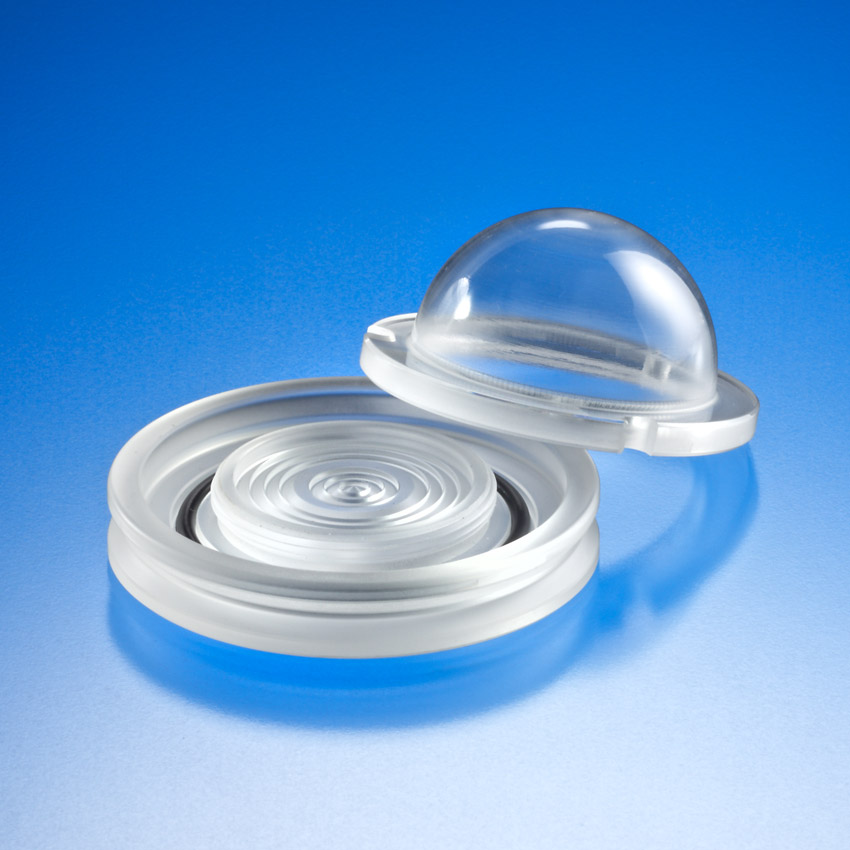

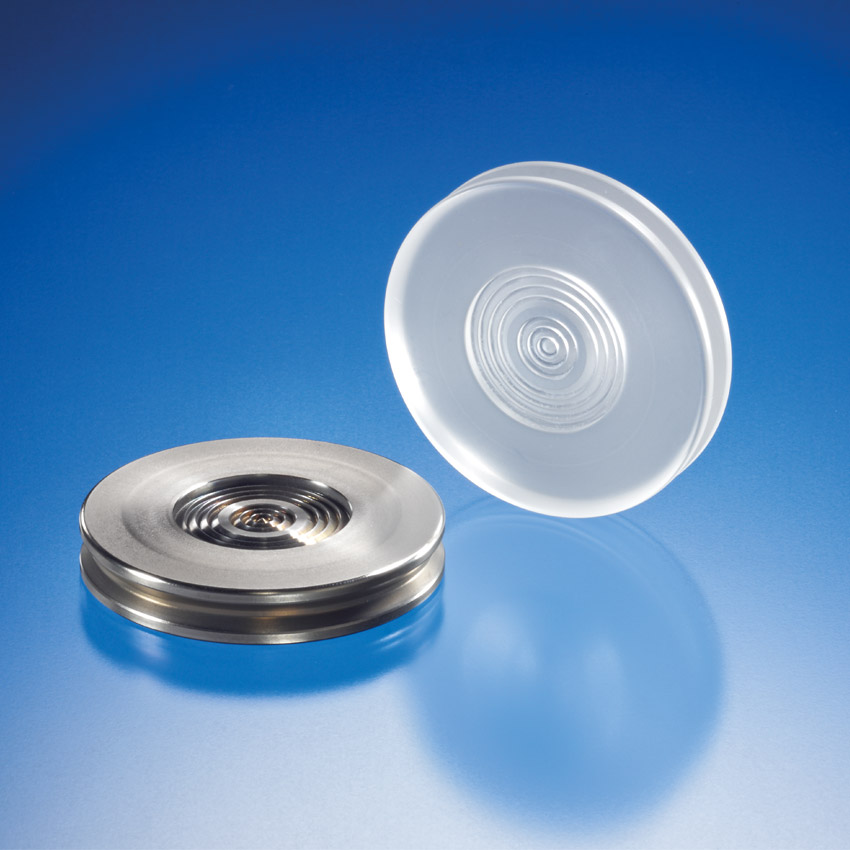

샘플 홀더

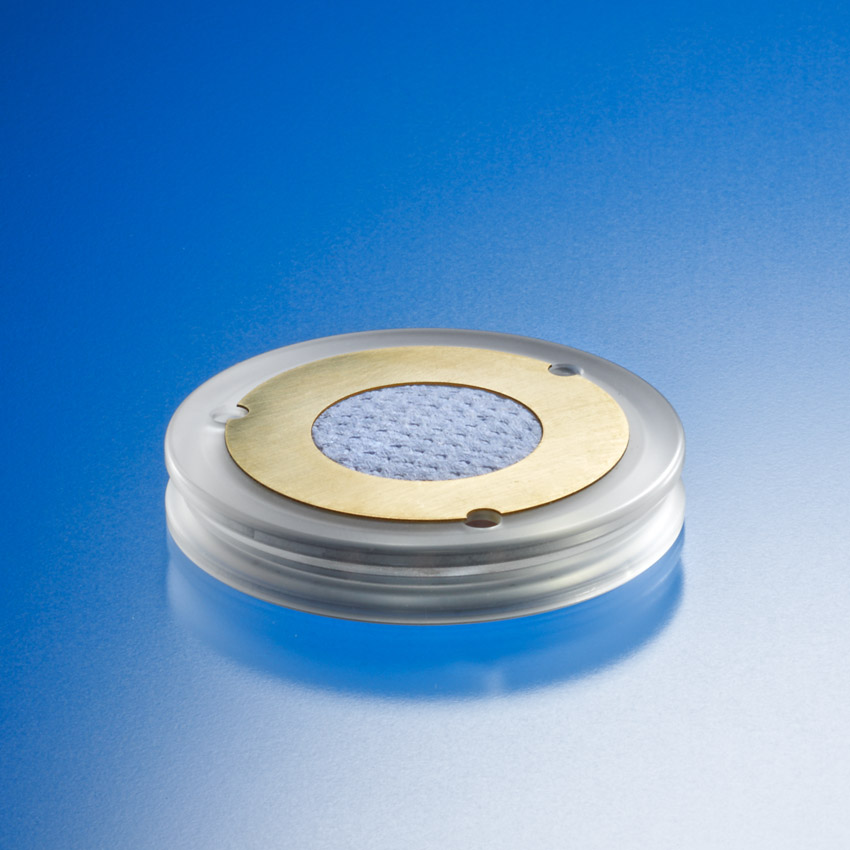

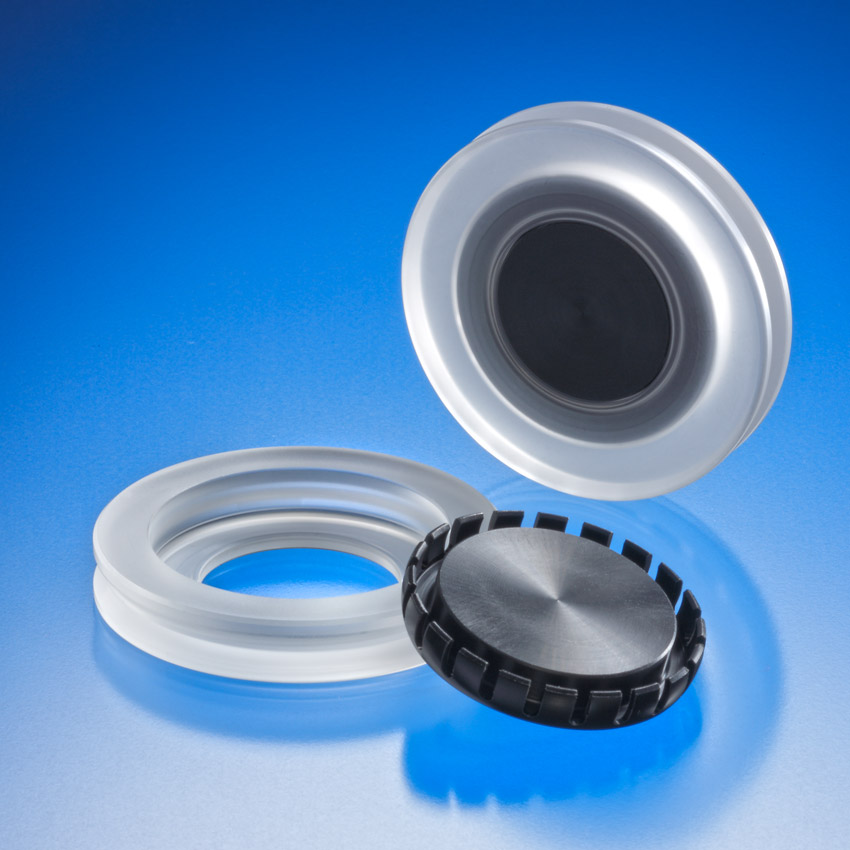

X선 회절은 복잡한 시료 준비가 필요하지 않지만, 예를 들어 시료 일관성, 부피 또는 기타 속성에 따라 적절한 샘플 홀더가 필요합니다. 다양한 유형의 샘플에 대한 Bruker AXS의 수 많은 전용 솔루션이 아래에 나와 있습니다.
