サンプルステージとサンプルホルダー

ブルカーのサンプルステージはすぐれたサンプル操作性を提供します。必要な可動軸とサンプルサイズに応じて、バヨネットマウントステージとベースマウントステージからお選びいただけます。すべてのステージはDIFFRAC.DAVINCIコンセプトに準拠し、コンポーネントとモーター駆動軸は搭載時に自動的に認識され利用できるようになります。

Universal Motion Concept (UMC) ステージはXYZ並進、Phi回転、Psi傾斜の最大5つの可動軸を有します。サンプルステージがあらゆる方向に移動する場合も、測定対象箇所が回転中心に正確に保持されます。

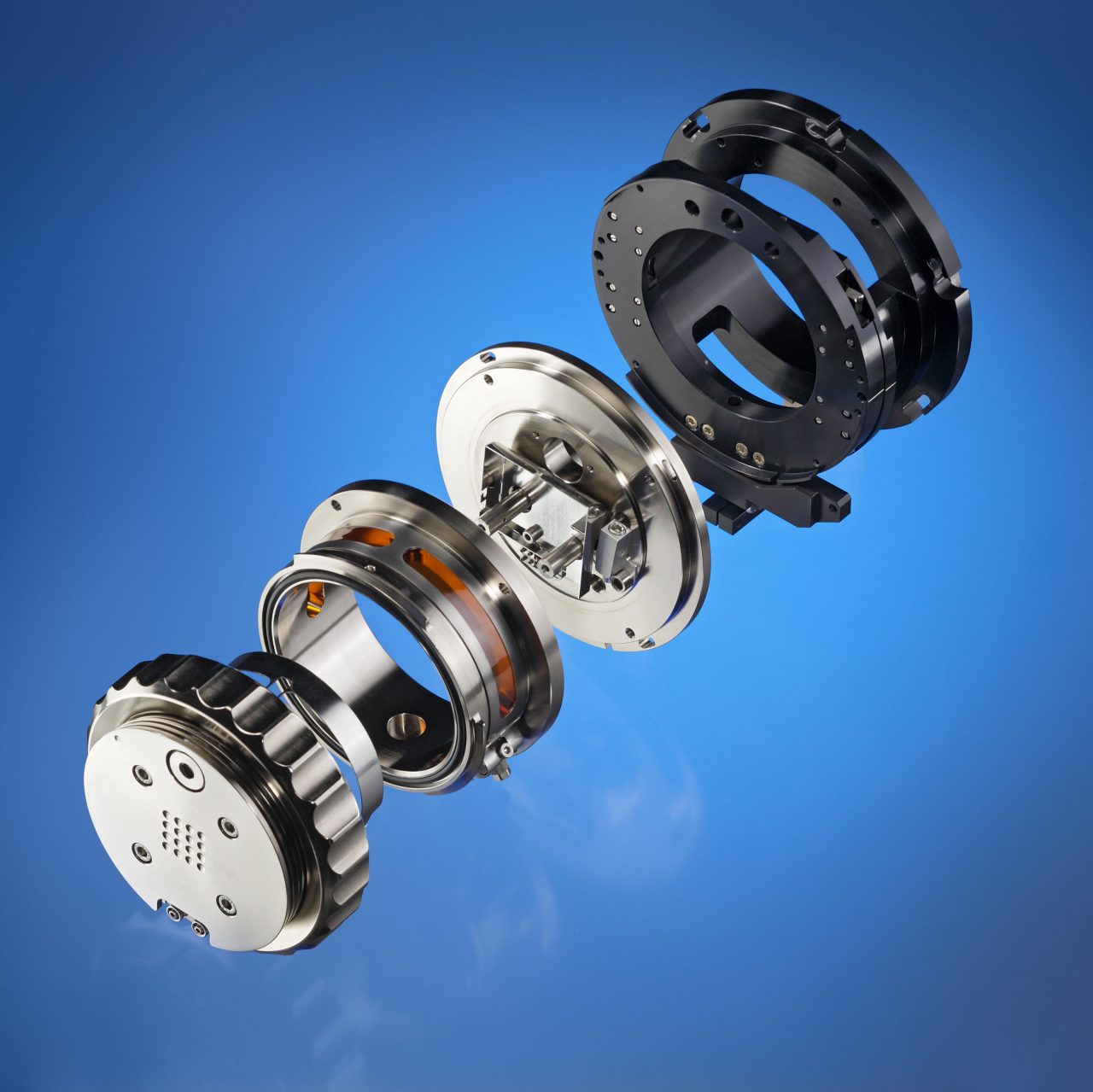

バヨネットマウント式ユーレリアンクレードルは、雰囲気制御条件を含む残留応力測定、極点図測定、エピタキシャル薄膜解析などのアプリケーションをサポートします。

ステージの機能は、用途の変化に合わせて適応させることができます。ブルカーの幅広いアクセサリーには、XYおよびチルトステージ、キャピラリーマウント、ウェハーチャックなどがあります。

ブルカーのサンプルホルダーラインナップをより強固にするため、無機物または有機物、少量または多量、バルクまたは粉末などに関わらず、あらゆるサンプルを最適な装置構成で測定できることが保証されています。

バヨネットマウントステージは、サンプルステージ全体の迅速かつ正確な交換を可能にし、測定の柔軟性を最大限に高めます。

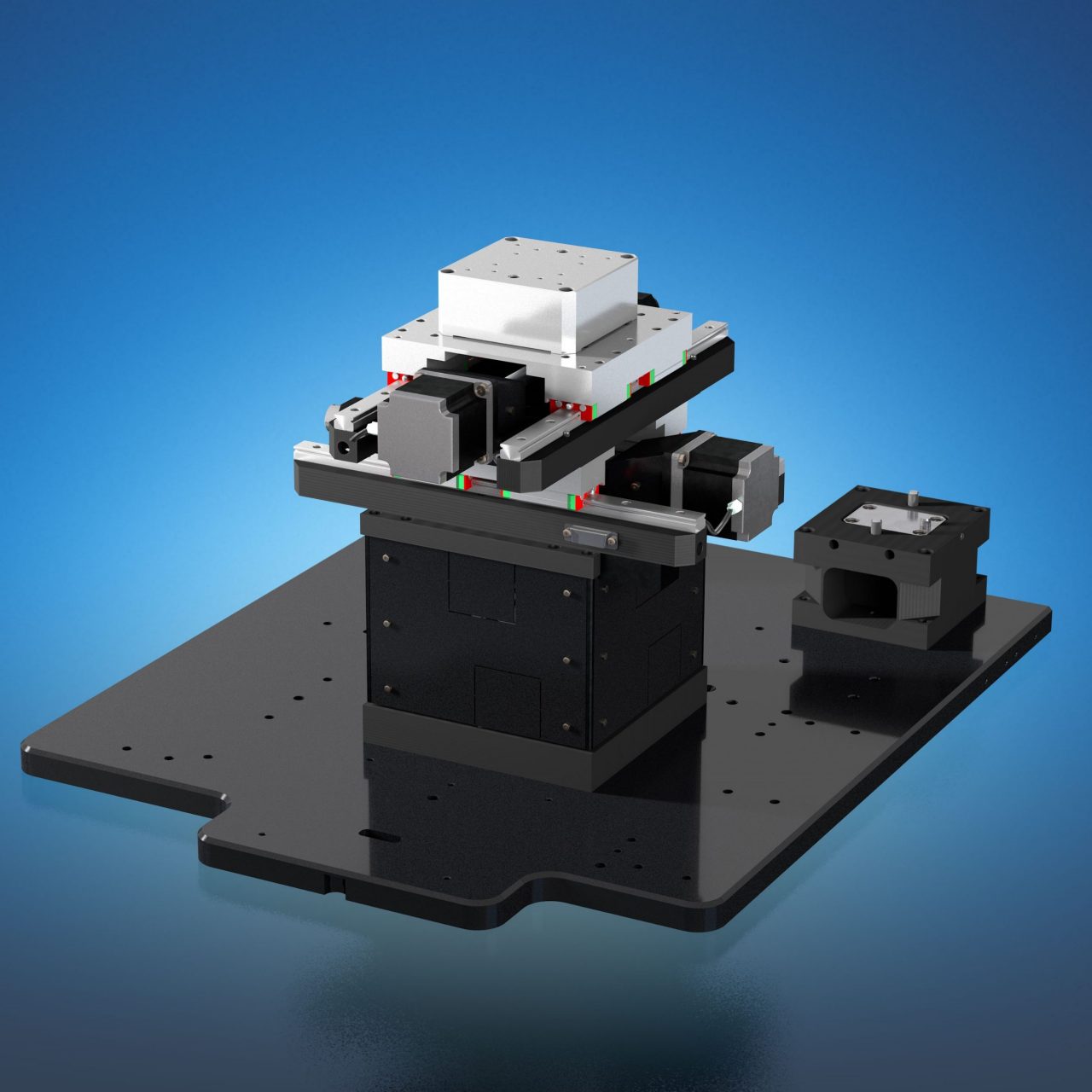

ブルカーの電動XYZステージには、Compact UMCおよびCompact UMC Plus 80/150がラインナップされています。UMCステージは、大型バルクサンプル測定、サンプルマッピング、コーティング分析などに広く使用されますが、複数の小型サンプルの測定や、雰囲気制御測定用ドーム型温度アタッチメントを搭載することもできます。さらに、Compact UMC Plus 80/180ステージは、無制限のPhi回転が可能です。Compact UMC Plus 150には、真空配管および電気配線のフィードスルー機構を搭載します。

バヨネットマウント対応Compact Cradle (Plus)とCentric Eulerian Cradleは、ドーム型温度アタッチメントを用いた雰囲気制御条件での残留応力、極点図、エピタキシャル薄膜などの測定のアプリケーションに対応しています。また、Compact Cradle Plusには真空配管のフィードスルー機構を有し、小さな薄膜サンプルを確実に搭載することができます。

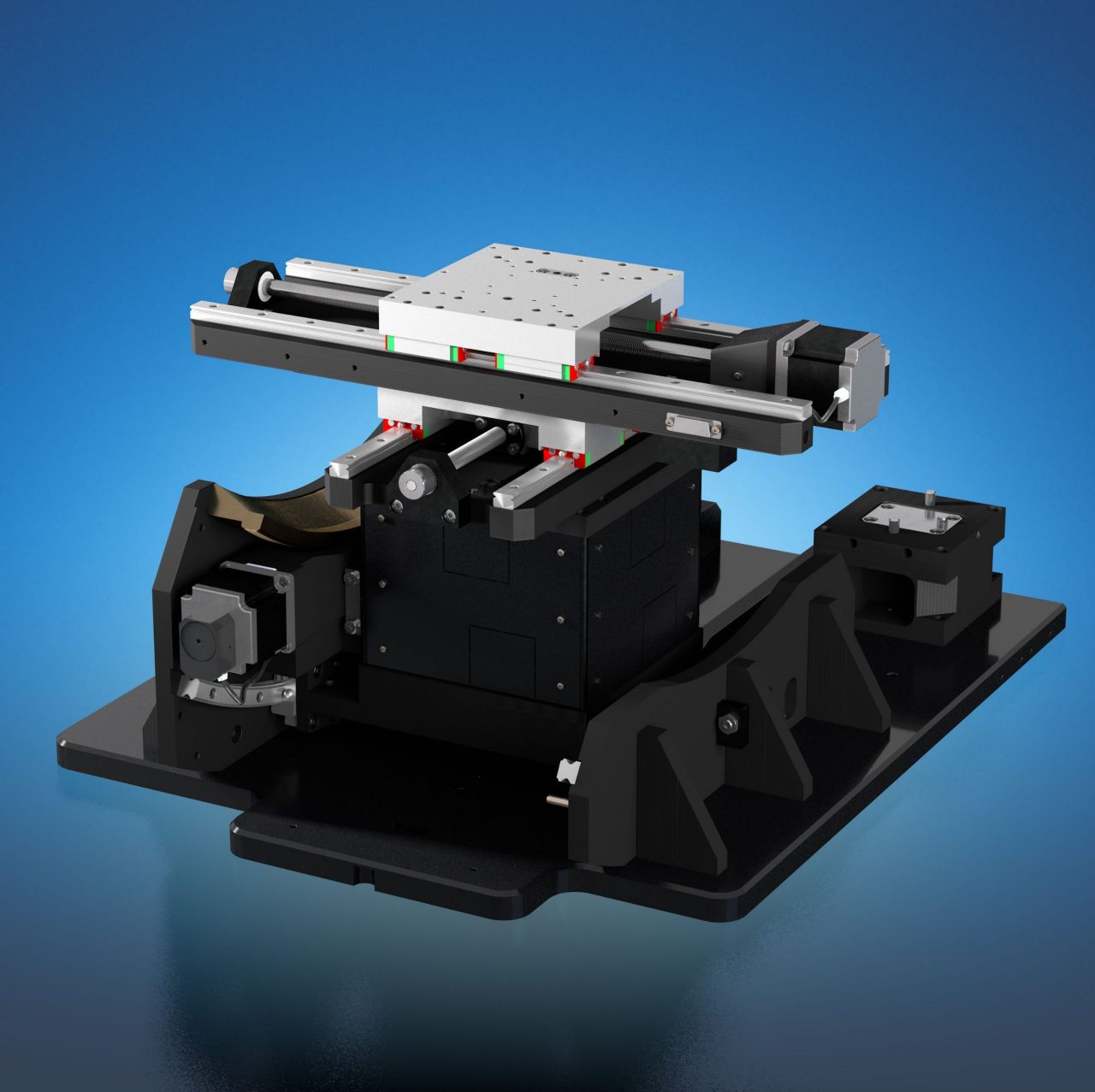

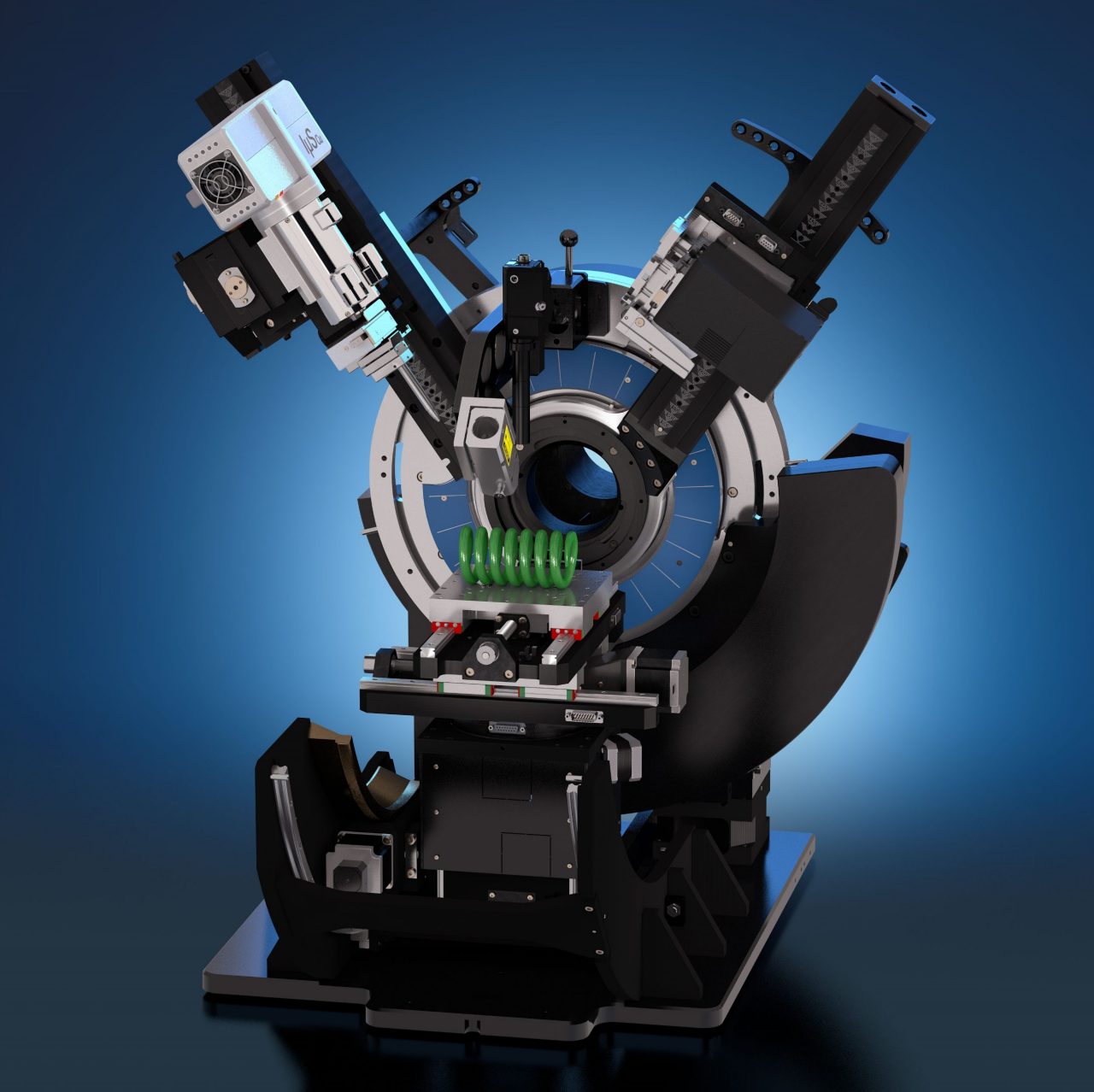

D8 DISCOVERシリーズでは、大型サンプルや重量物サンプルの保持のために、ベースマウントステージを用意しています。UMCシリーズは、他の追随を許さないマッピング能力と耐荷重を提供し、最大5 kg、最大300 mm径までのサンプルの広域マッピングを可能にします。UMC 350ステージとUMC 1516ステージには、残留応力、極点図、エピタキシャル薄膜などの測定の自由度を高めるために、Psi傾斜軸が搭載されています。

高スループットスクリーニング用ウェルプレート分析ではUMC 150 HTSステージのように、専用アプリケーション向けに特殊なステージが用意されています。さらに機能性を高めるために、キャピラリースピナー、真空チャック、雰囲気制御アタッチメントなどのアクセサリーをUMCステージ上に搭載することができます。高いモジュール性デザインにより、UMCステージは標準構成では難しいユーザーの要求に合わせて、さらにカスタマイズすることができます。

以下のコンポーネントは、ほとんどのステージ上に搭載でき、簡単で正確なサンプル取り付けと、さらなる自由度を提供します。ギャラリーは、利用可能なステージアタッチメントを示しています。

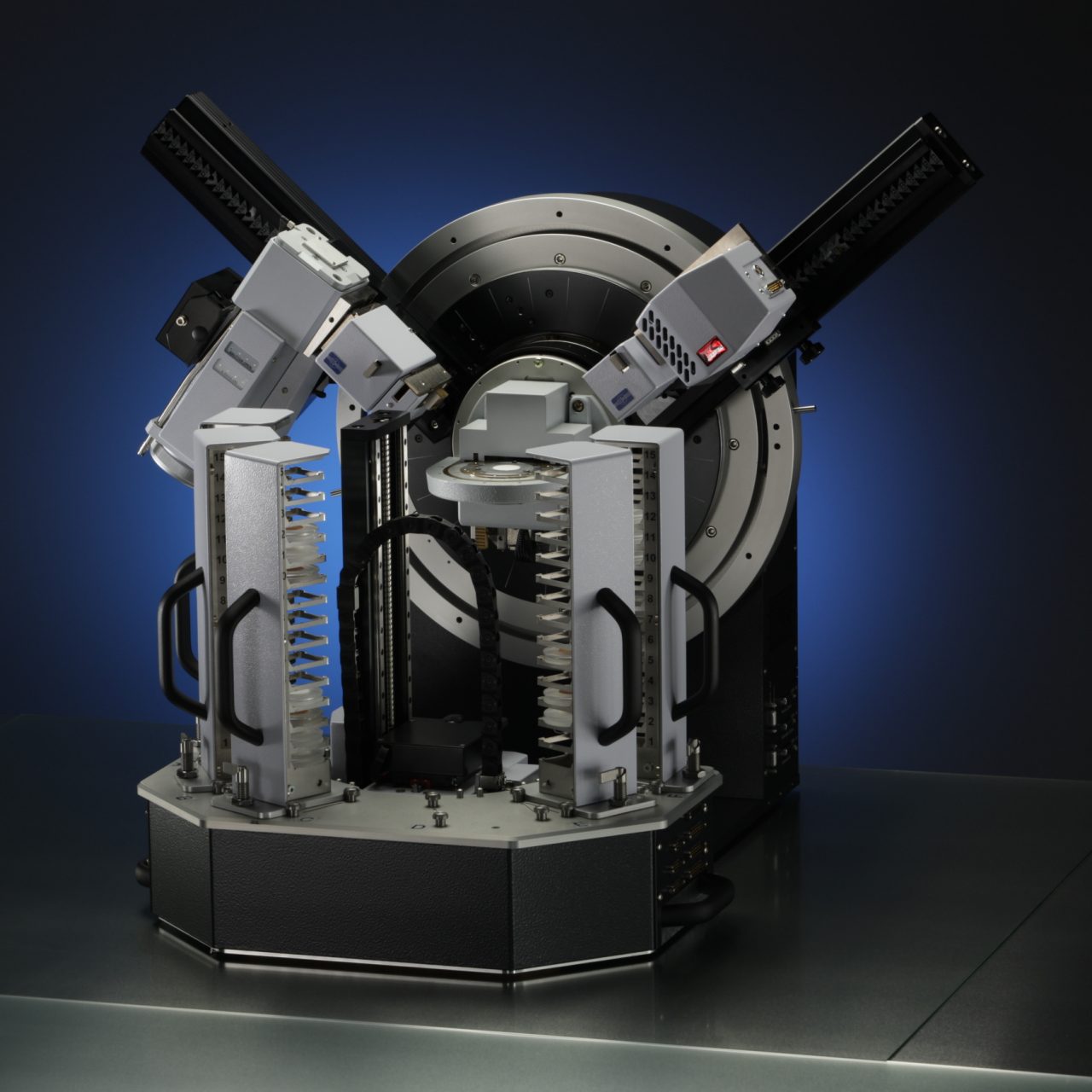

FLIP-STICK 9サンプルチェンジャーとAUTO-CHANGER 90サンプルチェンジャーは、最大で90個のサンプルを取り扱うことができ、バッチ測定を完全無人で実施することができます。DAVINCI.DESIGNのプラグアンドプレイコンセプトに基き、これらのサンプルチェンジャーはかつてない柔軟性を提供します。多種多様なサンプルやサンプルホルダーを、反射法・透過法配置や集中法・平行ビーム法のいずれでも、測定に用いることができます。サンプルマガジントレイやサンプルマガジンタワーは、サンプルを装填した状態でも簡単に交換が行えます。これにより、別の測定を行っている間に、追加のマガジンを事前に準備することができ、測定のスループットを向上させることができます。

X線回折では煩雑な前処理を必要としませんが、サンプルの均一性、量、その他の特性に応じて、適切なサンプルホルダーの利用が重要です。以下にブルカーの様々なサンプルに対応した専用デザインホルダーをご紹介します。
