X射线荧光光谱(XRF)分析

S2 PUMA Series 2

分析 全能 快捷

高端能量色散型X射线荧光(EDXRF)光谱仪

元素分析范围:从碳(C)到镅(Am)

HerostageS2PUMAXY

高亮

能量色散型X射线荧光光谱仪(EDXRF)

快速
新一代SDD和50W的功率
高功率(50 W)长寿命的X射线光管与新型HighSense™探测器组成的紧密耦合光路,是无与伦比的EDXRF分析性能的基础。
直观
SPECTRA.ELEMENTS
基于最新编程方式的新一代软件集功能性和易用性于一体,操作顺畅无忧。
多功能
满足各种需求的优化配置
根据样品类型和分析需求,S2 PUMA Series 2 Single、S2 PUMA Series 2 XY Autochanger、S2 PUMA Series 2 Carousel、S2 PUMA Series 2 Automation以及S2 PUMA Series 2 Mapping-Stage等各种配置涵盖了所有的可能用途。

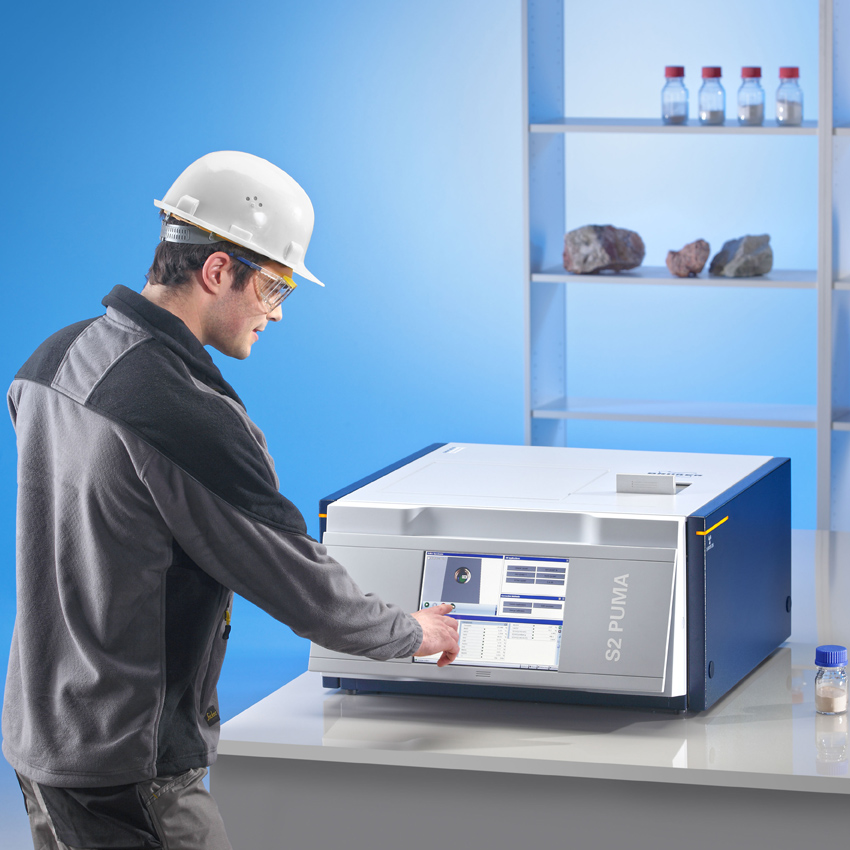

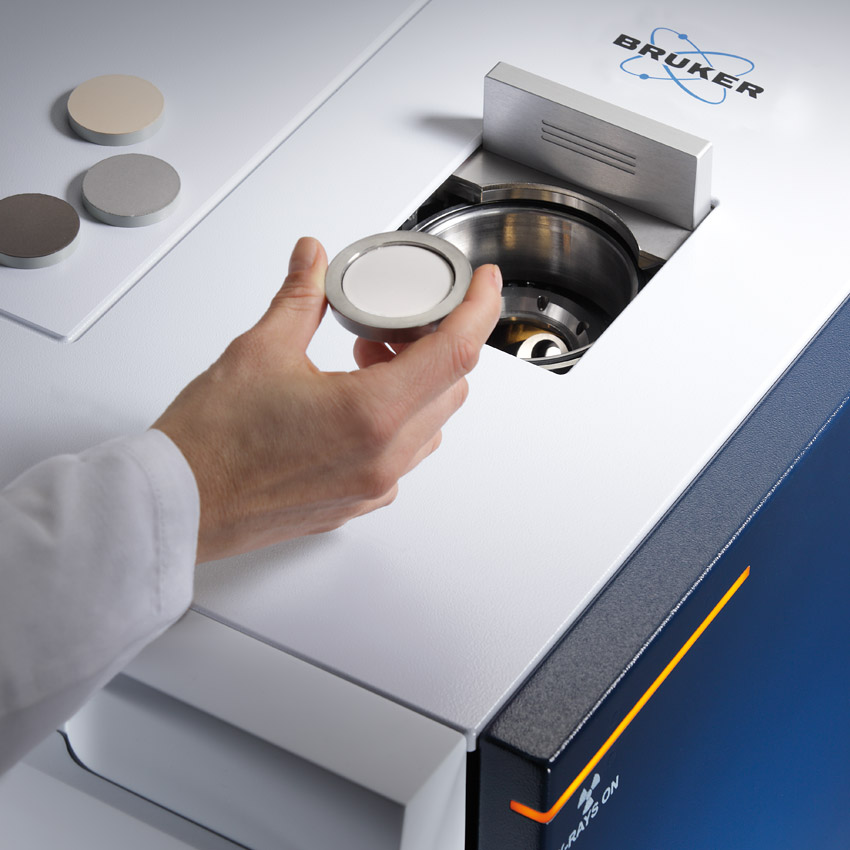

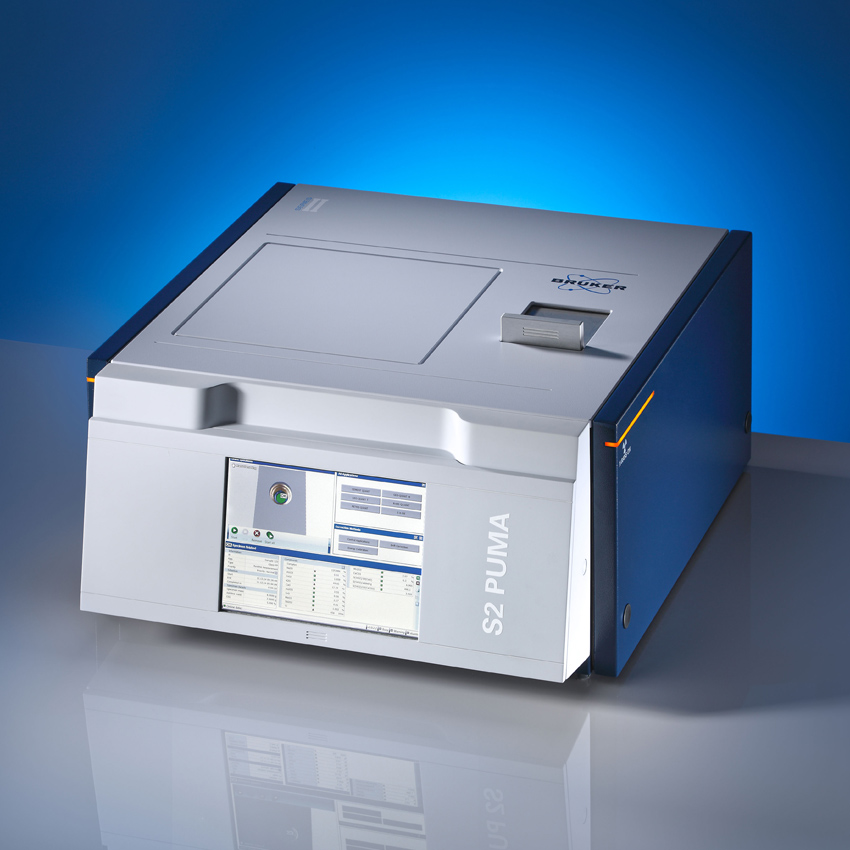

S2 PUMA Series 2 – Single

单样品位手动进样的S2 PUMA Series 2与S2 PUMA Series 2 XY Autochanger以及S2 PUMA Series 2 Carousel具有同样的技术优点。

在样品量较少时,采用简单的进样方式。通过快速的HighSense™探测器和按照人体工程学设计的TouchControl™(触屏控制)分析样品。如果没有配置触摸屏,可通过远程控制,或外部PC上的SPECTRA.ELEMENTS软件分析样品。

小批量样品,高分析性能

  • 大功率50W X射线光管和10位自动滤光片转换器,优化样品激发
  • HighSense探测器:布鲁克新一代硅漂移探测器(SDD),具有超高计数率和出色的能量分辨率,可明显缩短测量时间
  • 方便且具有失效保护的进样系统

操作简便,仅需短时间培训

  • 直观明了的TouchControl(触屏控制)软件,简单培训后,任何人员都能掌握操作方法(支持9种语言)
  • 集成式触摸屏,可以戴手套操作,无需外部PC就可进行日常分析

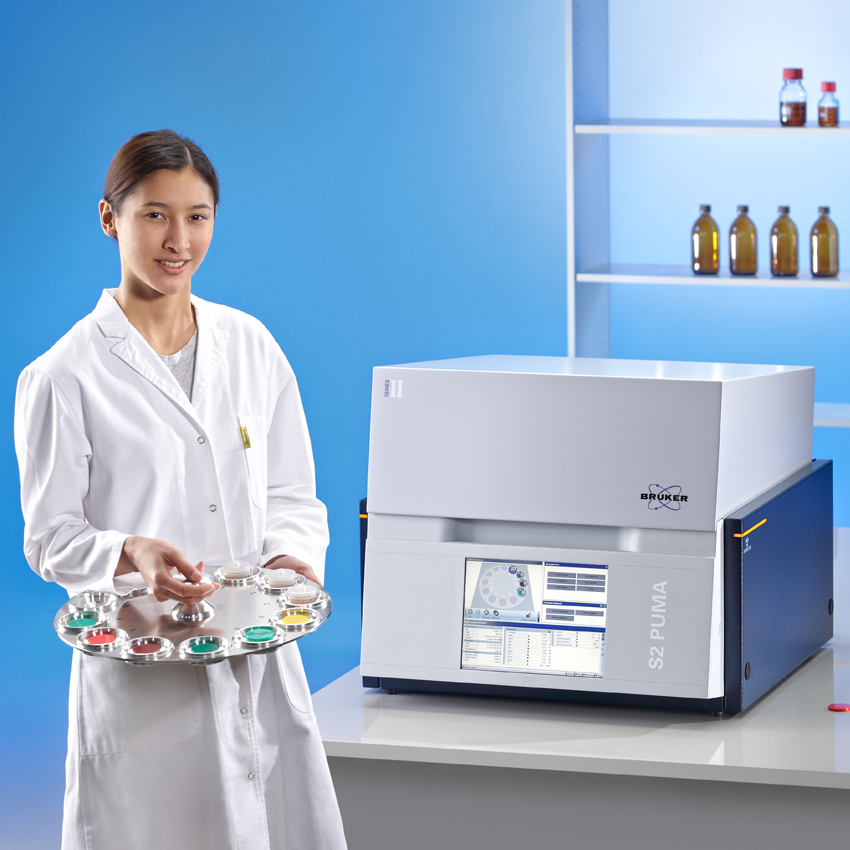

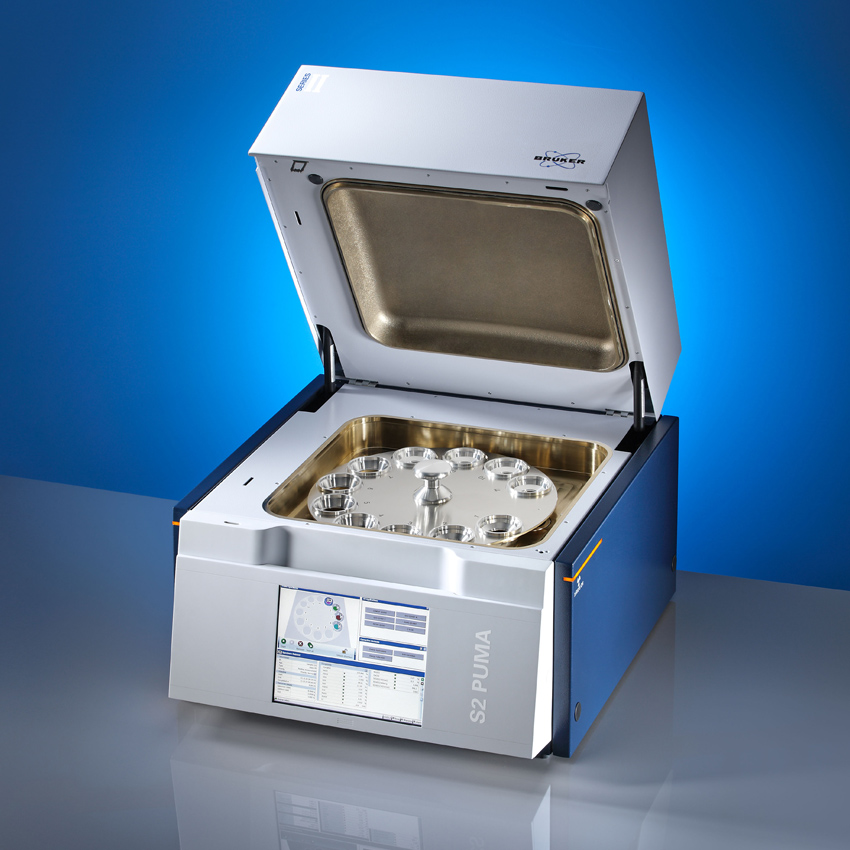

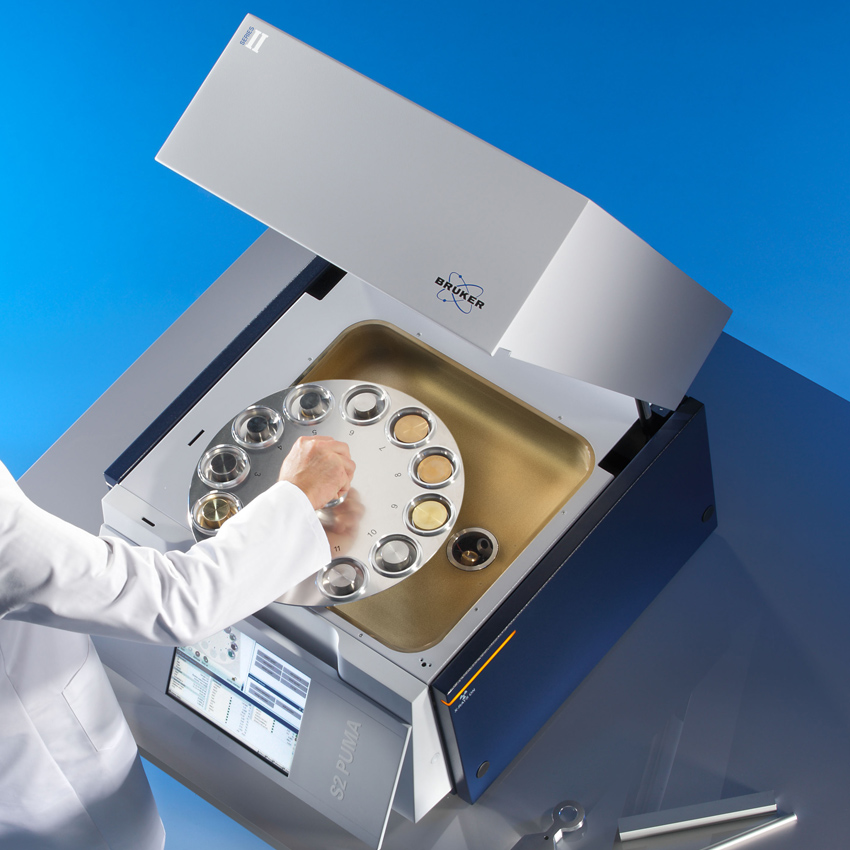

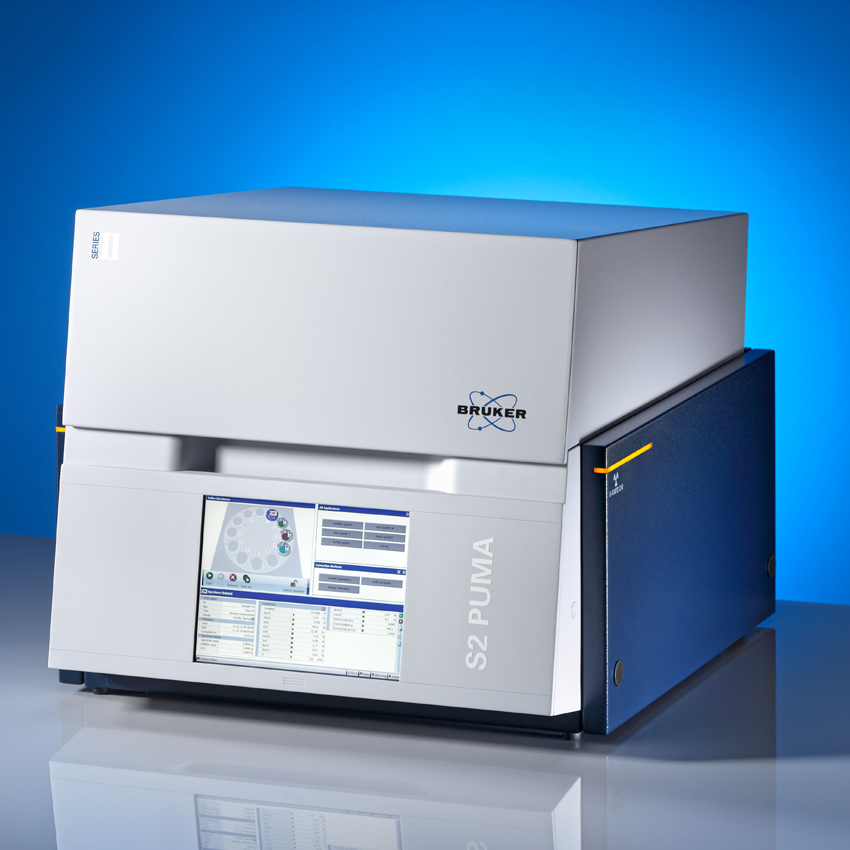

S2 PUMA Series 2 – Carousel

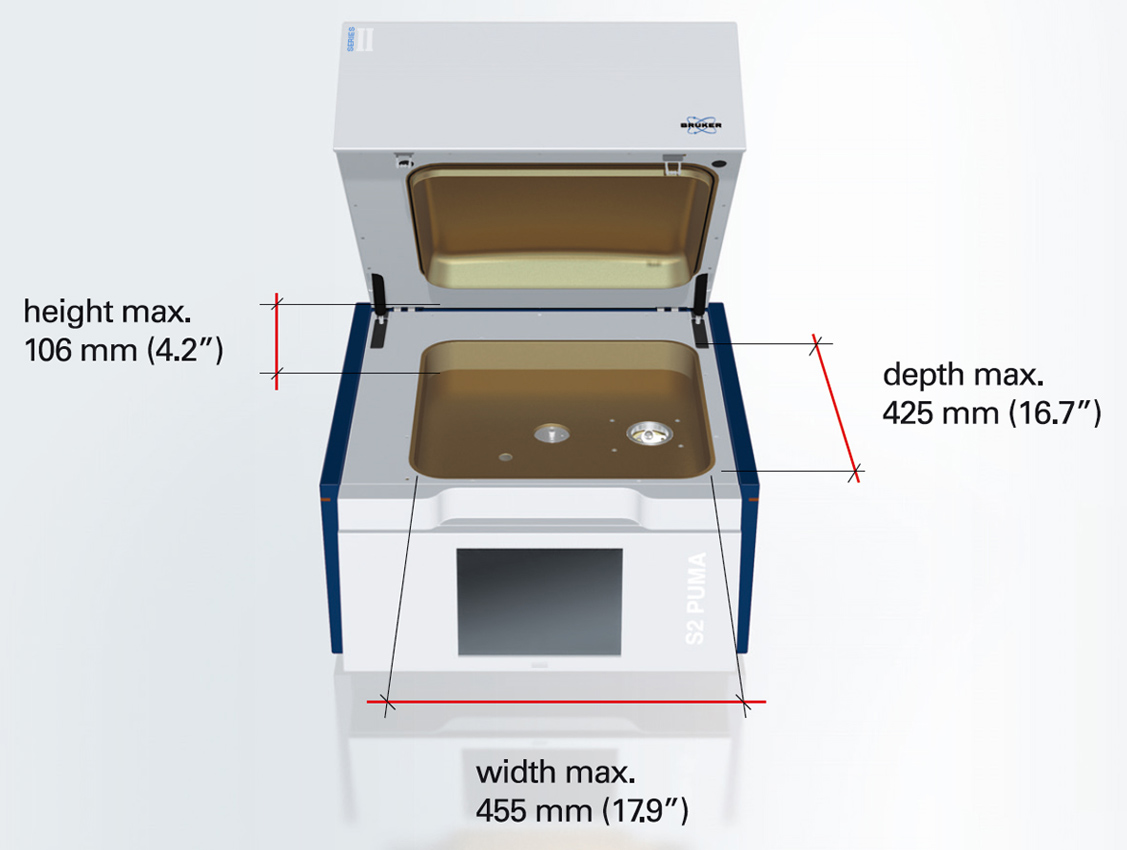

测量任何样品仅需几分钟时间:固体、熔片、压片、松散粉末、液体、块状样品 – 使用EasyLoadTM样品托盘装入批量样品,或者将块状样品直接放入样品室。S2 PUMA Series 2为您提供了最大的样品室:450 x 420 x 100 mm。其旋转式样品托盘可混装各种样品,最多装入12个直径为32、40或51.5mm的样品,或最多18个直径为40mm的样品。

S2 PUMA Series 2 Carousel是台式EDXRF分析仪中,适用于各种类型、各种尺寸样品的全能仪器。

适用于各种类型的样品

  • 固体、粉末、液体、
  • 块状样品,整体测量或制备后测量

微区分析

  • 采用准直器面罩可以分析大样品中细小的颗粒
  • 光斑尺寸:1至34mm
  • 高清摄像头:样品定位和确认

SMART.QUANT FP

  • 元素分析的一键式无标样解决方案
  • 算法强大,可快速可靠地获得结果

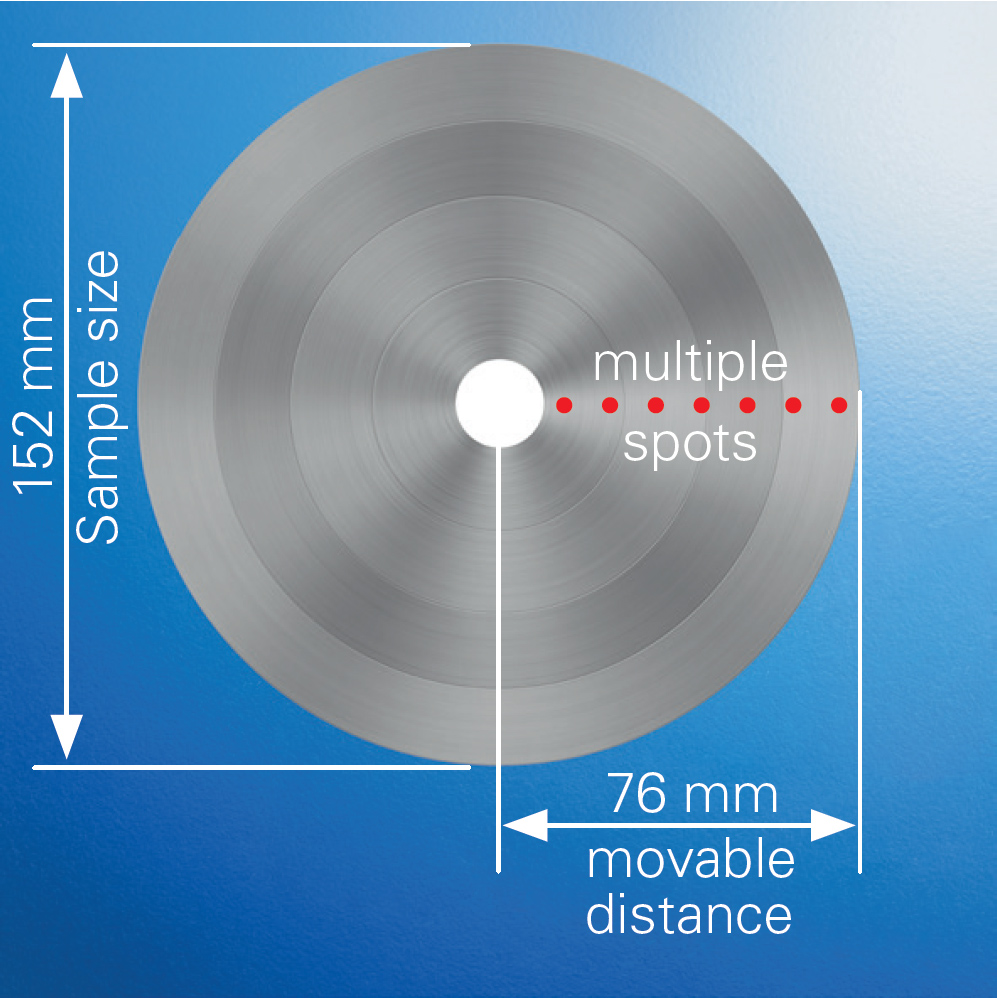

S2 PUMA Series 2 – Mapping-Stage

配置了Mapping-Stage样品台的S2 PUMA Series 2,让样品内多区域质控不再是难题。它可让您以高精度和高空间分辨率(低至1mm)对样品的元素组分或涂层厚度进行定量分析。直线驱动机构可精确且可重复地定位样品。集成的高清摄像头记录实际测量位置。

Mapping Stage将S2 PUMA Series 2的应用范围,扩展到需要分析样品表面各微区点成分和涂层厚度的半导体行业和涂覆行业。

Mapping-Stage样品台可以测量各种尺寸的样品(直径:40mm-152mm),并可按需定制。

主要特点

  • 测量材料的均匀性和/或涂层厚度
  • 可分析大样品和小样品,最大直径152mm
  • 准直器面罩,光斑直径1-34mm
  • 高精度直线运动样品台,定位精确
  • 集成高清摄像头,自动采集图像

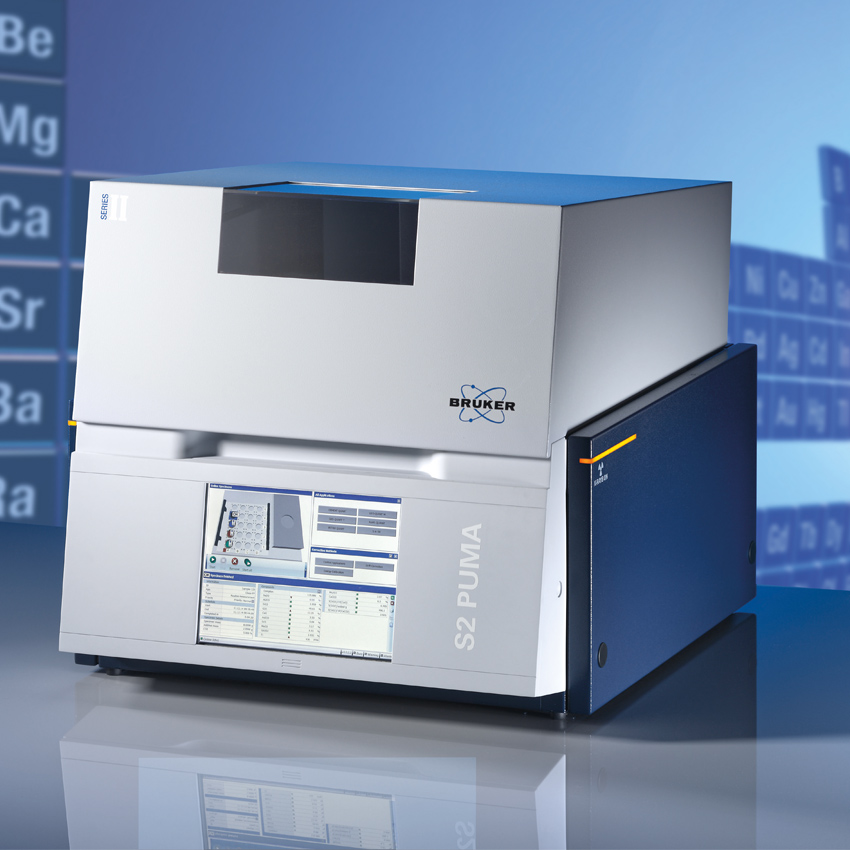

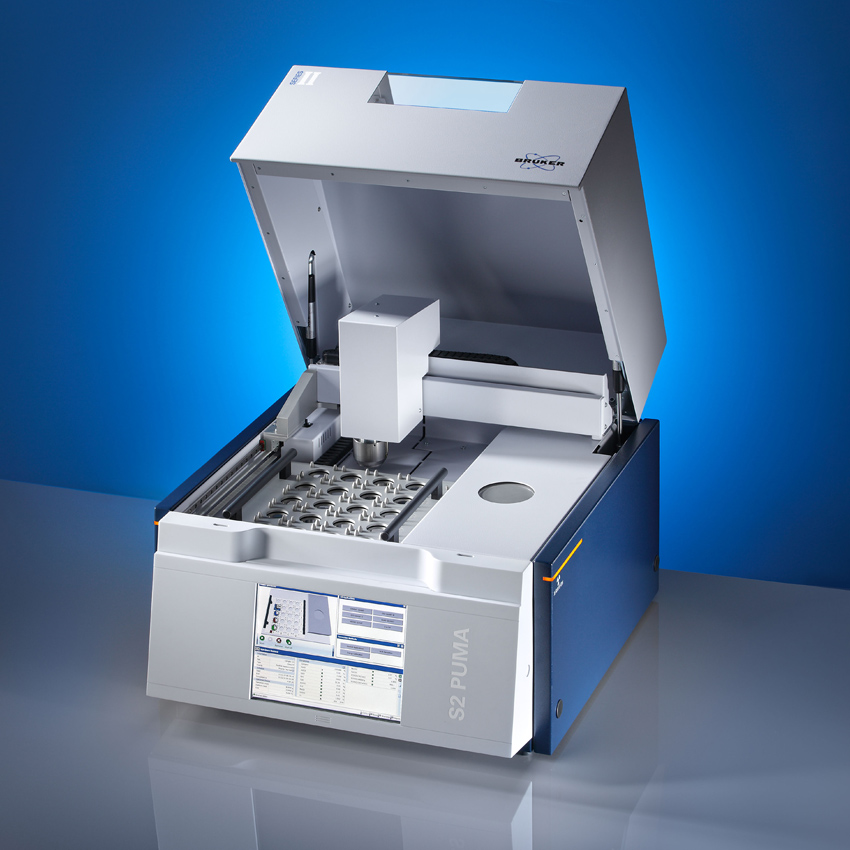

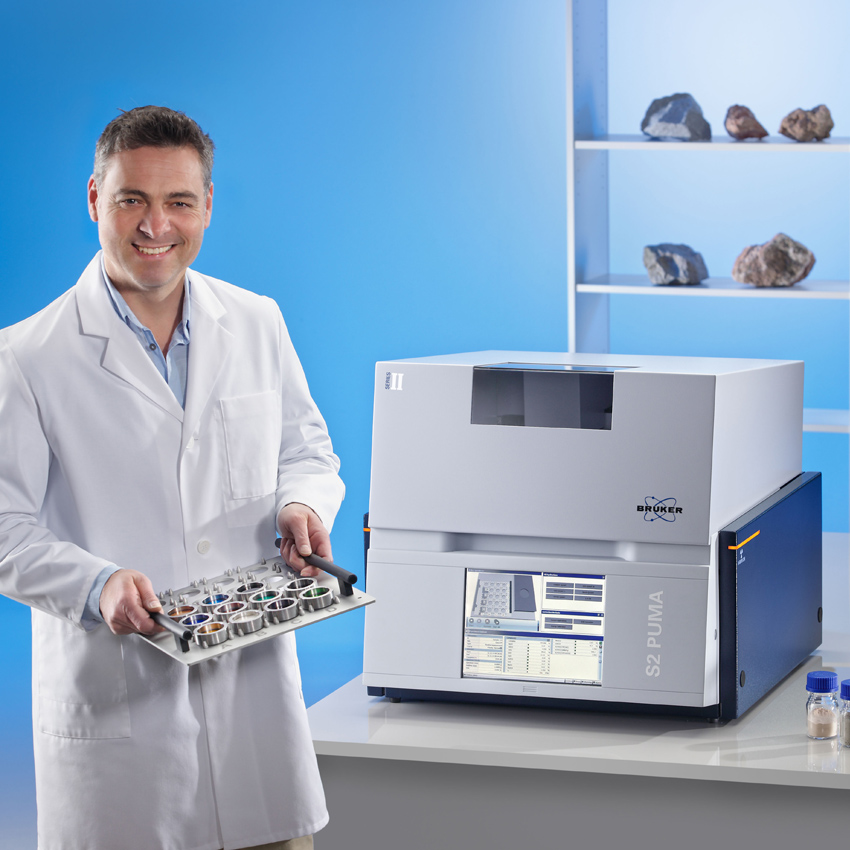

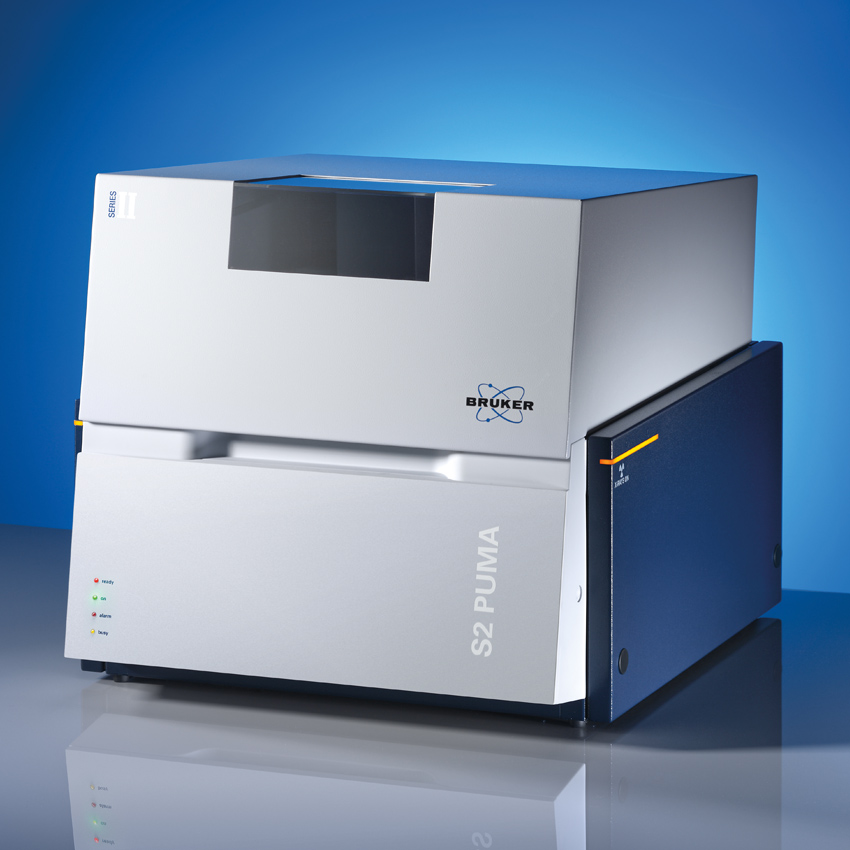

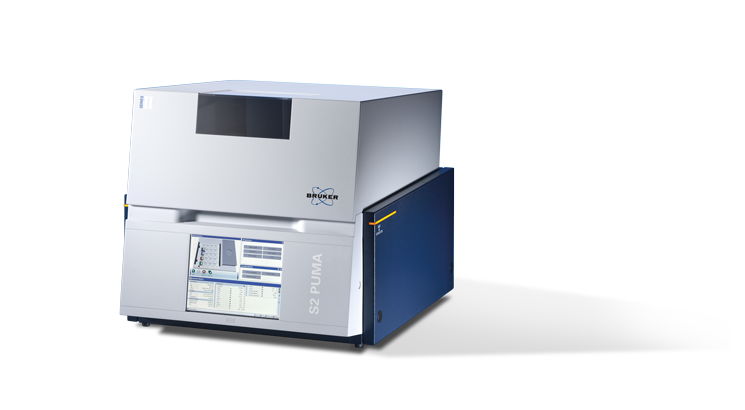

S2 PUMA Series 2 – XY Autochanger

台式EDXRF仪器上安装了WDXRF自动进样器 – S2 PUMA Series 2 XY Autochanger配置了有20个样品位的托盘,以及具有液体样品识别功能的样品机械手。

通过集成在S2 PUMA Series 2的简单易用的TouchControl™触摸屏进行操作,该仪器适合分析生产线上的大批量样品。

进样器

  • 自动进样器最多可以放20个样品
  • 即使在测量过程中,也可随时更改样品类型和测量顺序
  • 分析过程中,可更换装有另一批样品的托盘

功率和速度

  • 直接激发光路,可满功率50W运行
  • 新型HighSense™硅漂移检测器(SDD),具有超高计数率和出色的能量分辨率

仪器保护

  • SampleCare™(样品保护):确保重要的仪器组件得到保护
  • Smart-UPS(内置不间断电源):突然断电时,在安全关闭仪器之前,从样品室中取出正在测量的样品。

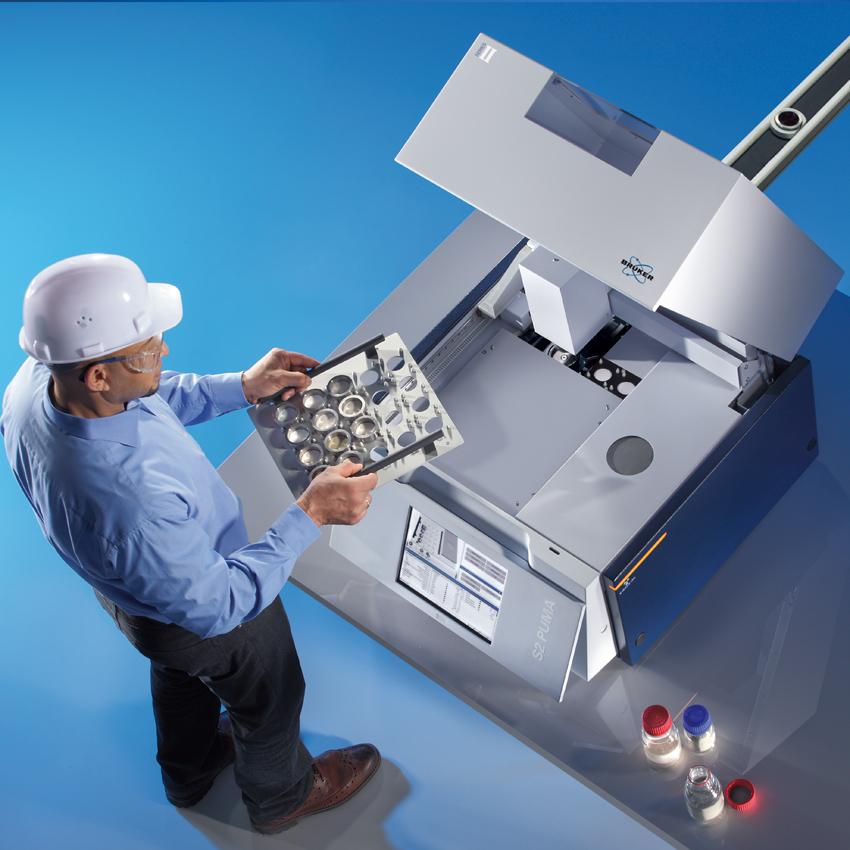

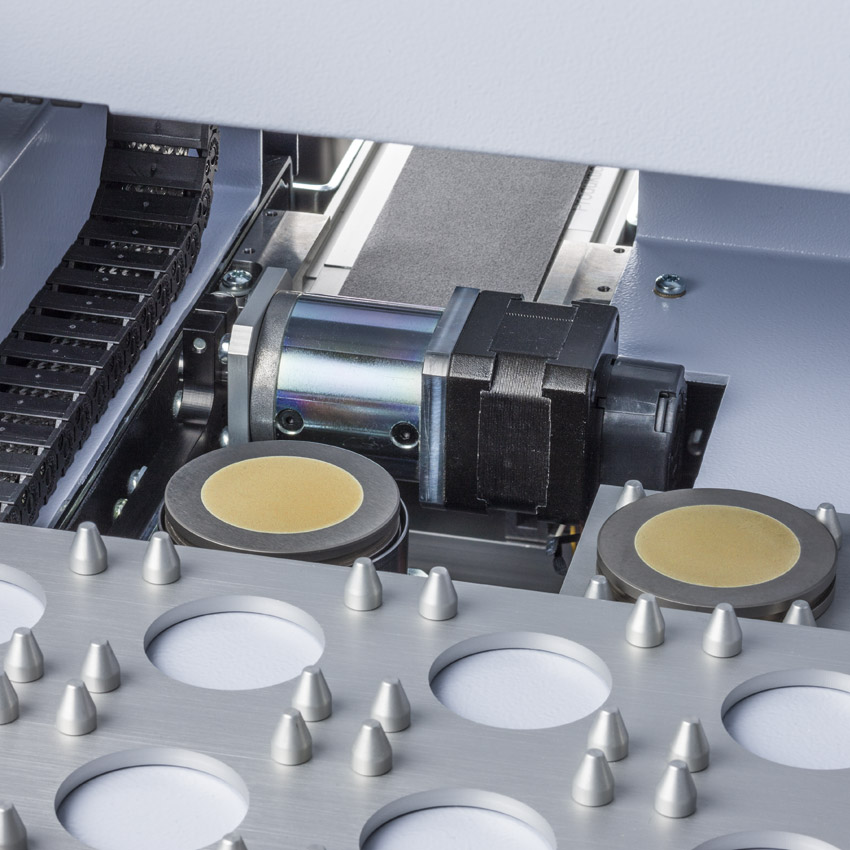

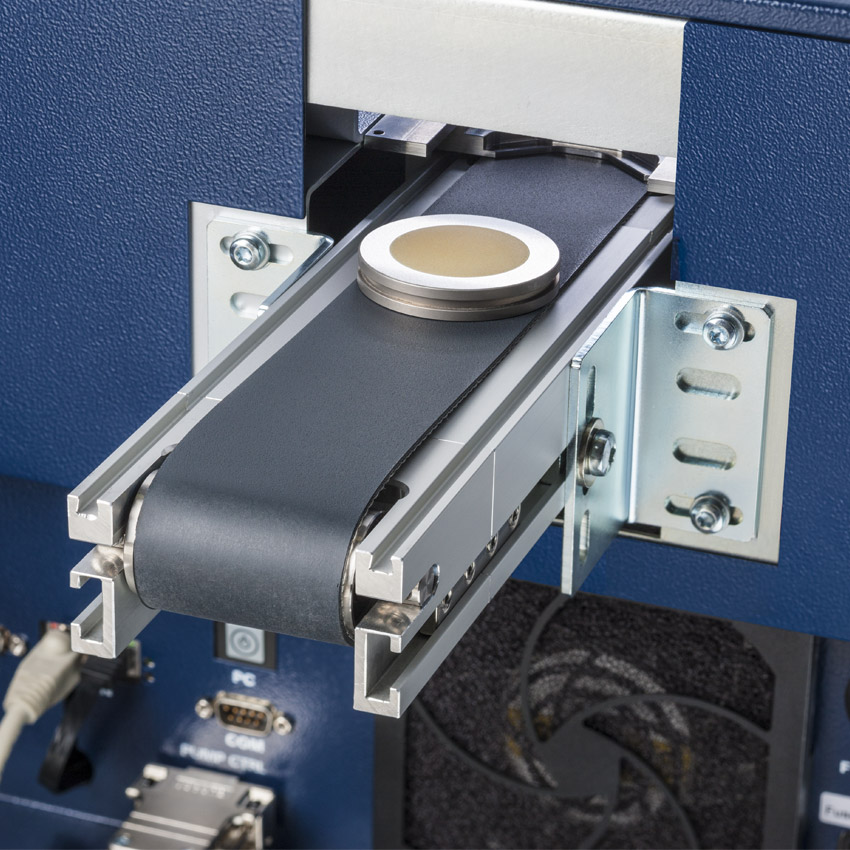

S2 PUMA Series 2 – Automation

S2 PUMA Series 2 Automation是唯一一款可以专业的方式集成到全自动实验室的台式EDXRF。它可全天候(24/7)为您提供元素分析结果。通过传送带或机械臂连接样品制备模块。进样接口位于仪器的背面,因此您可充分发挥X-Y Autochanger(自动进样器)的功能。除EasyLoadTM XY样品托盘外,仪器内部的缓冲样品位可确保您随时轻松处理在线样品和离线样品。

高清摄像头可用于样品查验。早晨,操作人员返岗后,如发现异常。对此,摄像头自动拍摄的照片作为一个验证工具,可帮助您检查诸如样品表面失效等问题,从而提供有价值的信息,来澄清可疑的分析结果。

仪器兼容LIMS,可通过布鲁克的专用软件包AXSCOM与过程控制单元进行通讯,以确保完全集成到现有或全新的实验室环境中。

主要特点

24/7全天候生产控制

  • 传送带或机械臂连接
  • 高清摄像头,用于样品查验
  • 通过AXSCOM接口与LIMS完全兼容
  • 在分析传送带样品的同时,可以分析样品托盘中的样品

快速、强大、准确

  • 强大的(50W)X射线光管与布鲁克全新推出的快速HighSense™硅漂移检测器相结合,在缩短了测量时间的同时,提供了出色的数据质量。
  • 轻元素专用配置:实现钠(Na)等轻元素的最佳分析性能

优势

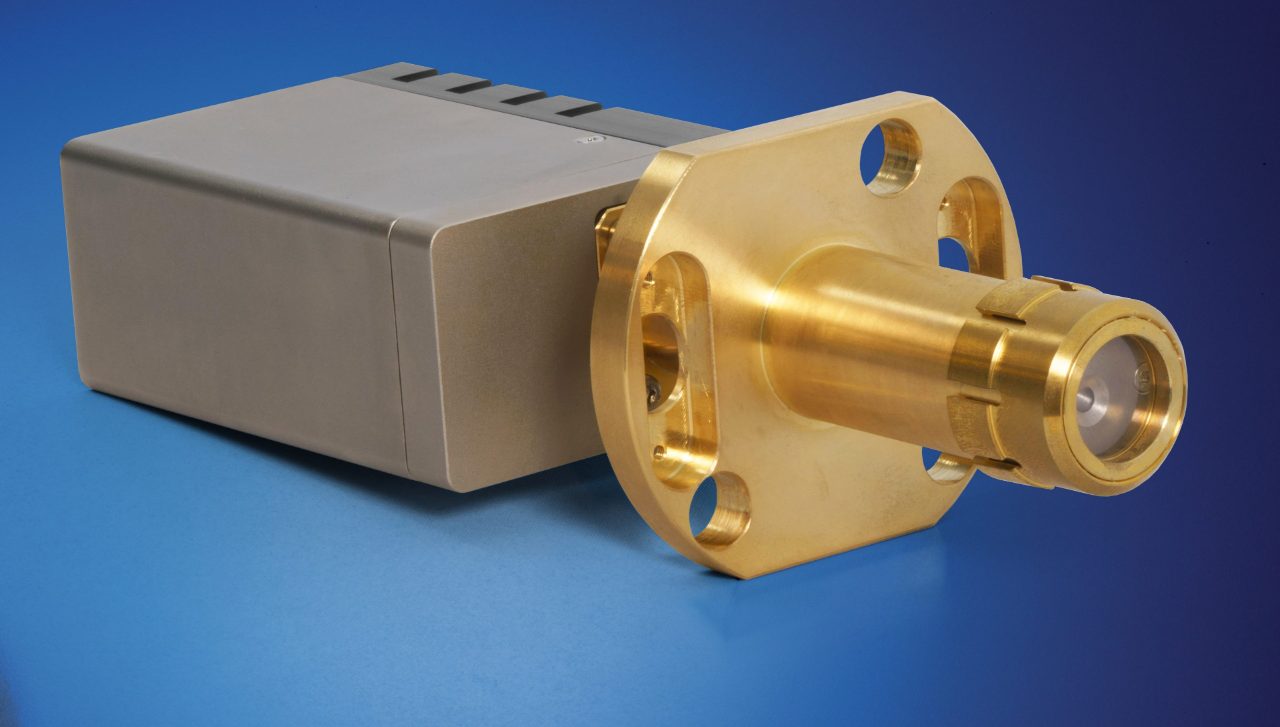

利用HighSense™技术缩短测量时间

HighSense探测器配备了一个快速的8k多道分析器(MCA),可实现高计数率和出色的能量分辨率。新的HighSense™ XP探测器是S2 PUMA Series 2的HighSense硅漂移探测器(SDD)的最新产品。

由于采用了超高透光率的石墨烯窗口,HighSense XP为EDXRF可检测的所有元素提供了最佳的灵敏度。结合最先进的探测器剖析功能,HighSense XP为台式EDXRF仪器设定了新高度。

HighSense™,化功率为速度

S2 PUMA Serries 2的直接激发光路充分利用了50 W的高功率X射线管。高达50 kV的电压和2 mA的电流,紧密耦合光路和一个10位的初级光路滤光片转换器,保证了样品中所有元素的最佳激发。与HighSenseTM探测器技术有机结合,立即得到:更低的检测限,更高的精度,更短的测量时间!

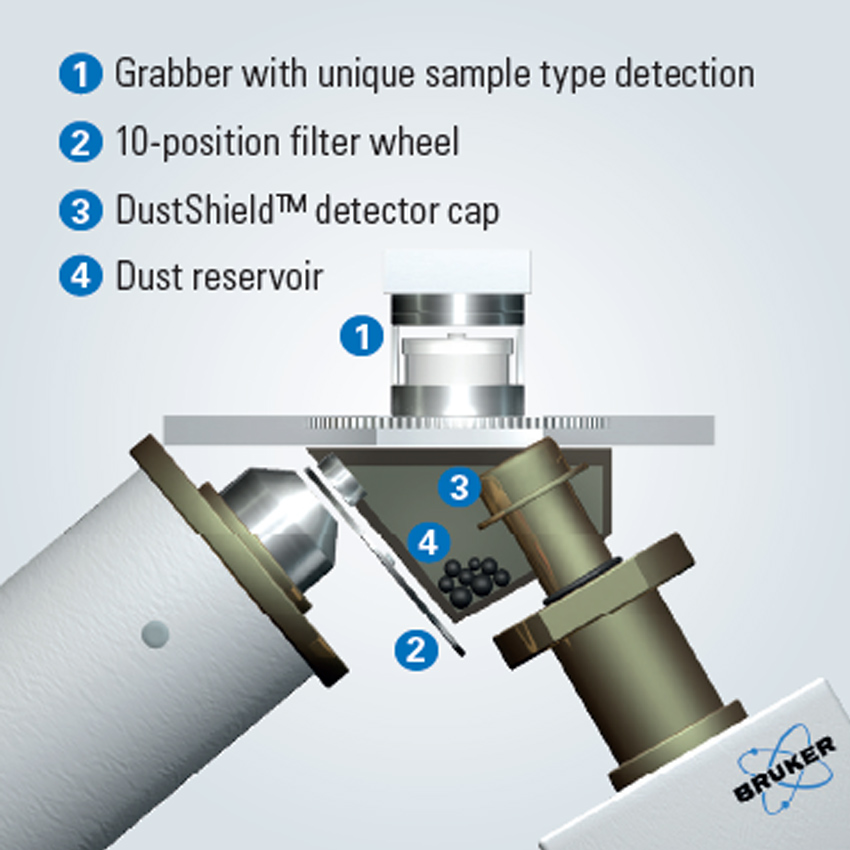

利用SampleCare™(样品保护)技术,仪器长时间正常运行

SampleCare™是一个独特的多层保护系统,用于保护重要的仪器部件免遭污染。保护X射线光管和探测器免遭液体样品泄露、固体样品的颗粒和粉尘的破坏。探测器头由DustShield™(粉尘保护帽)保护,DustShield™是一个具有高透射率薄膜的盖子,更换方便。光管由滤光片保护。当仪器处于真空状态时,液体样品自动识别功能(仅XY Autochanger/Automation)会识别液体样品并停止检测。

SampleCare™意味着正常运行时间长且易于维护!

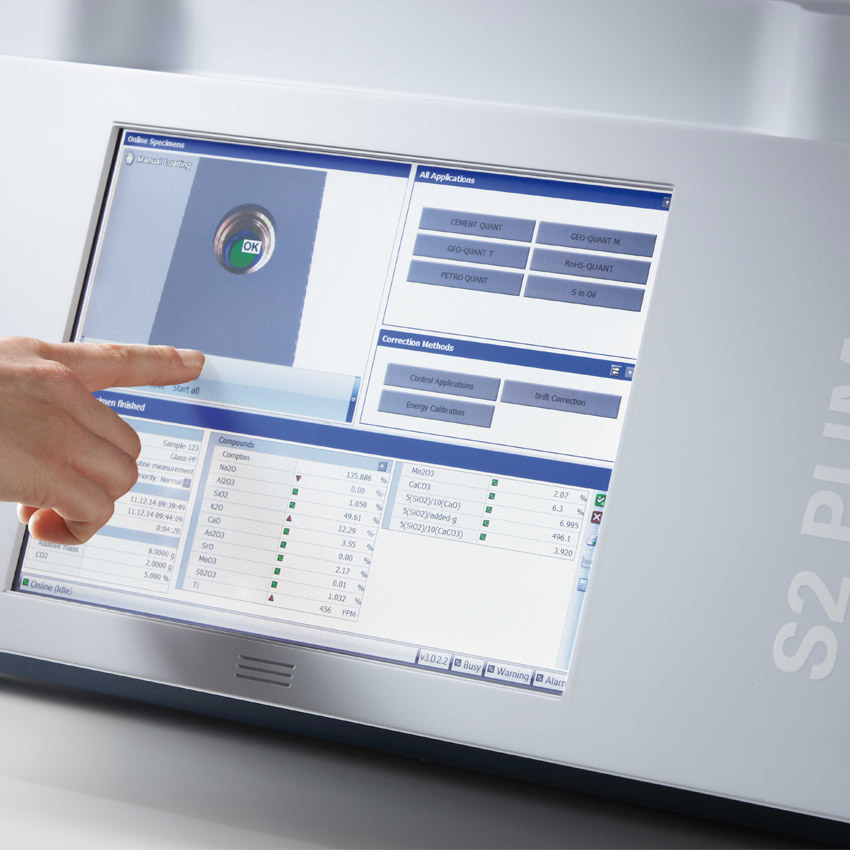

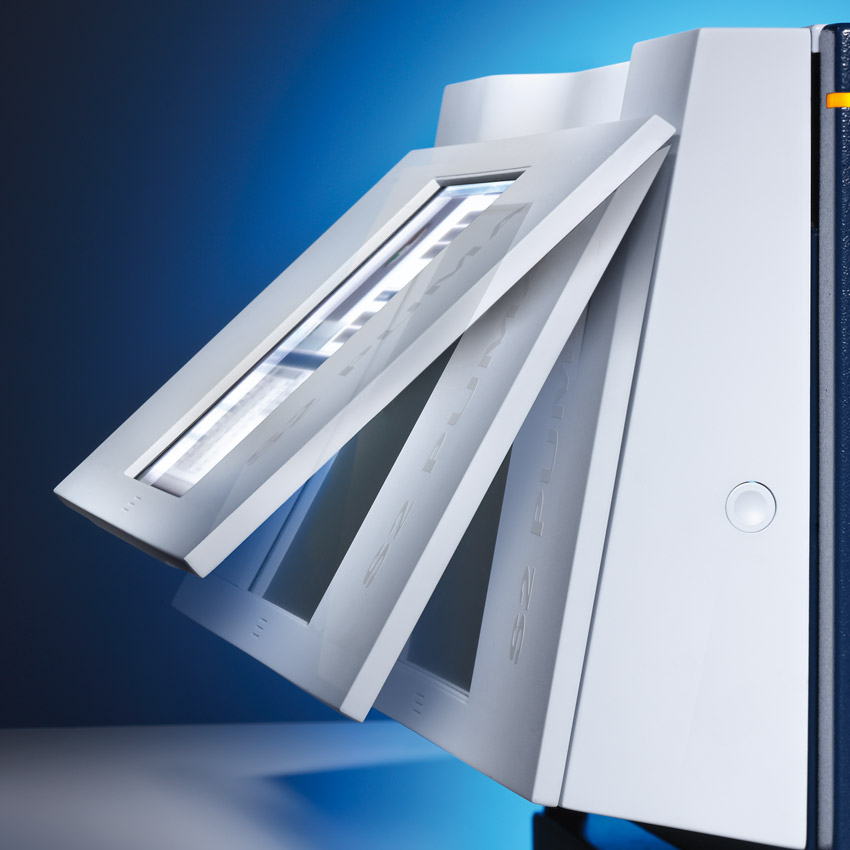

TouchControl™(触屏控制),直观、操作容易

TouchControl™是集成在S2 PUMA Series 2上的触摸屏,可直观简单地操作仪器。借助TouchControl用户界面,用户仅需最基本的培训就可开始日常测量。通过主屏幕上的磁贴可以打开各种重要功能,同时限制访问受保护的仪器设置和校准曲线 。

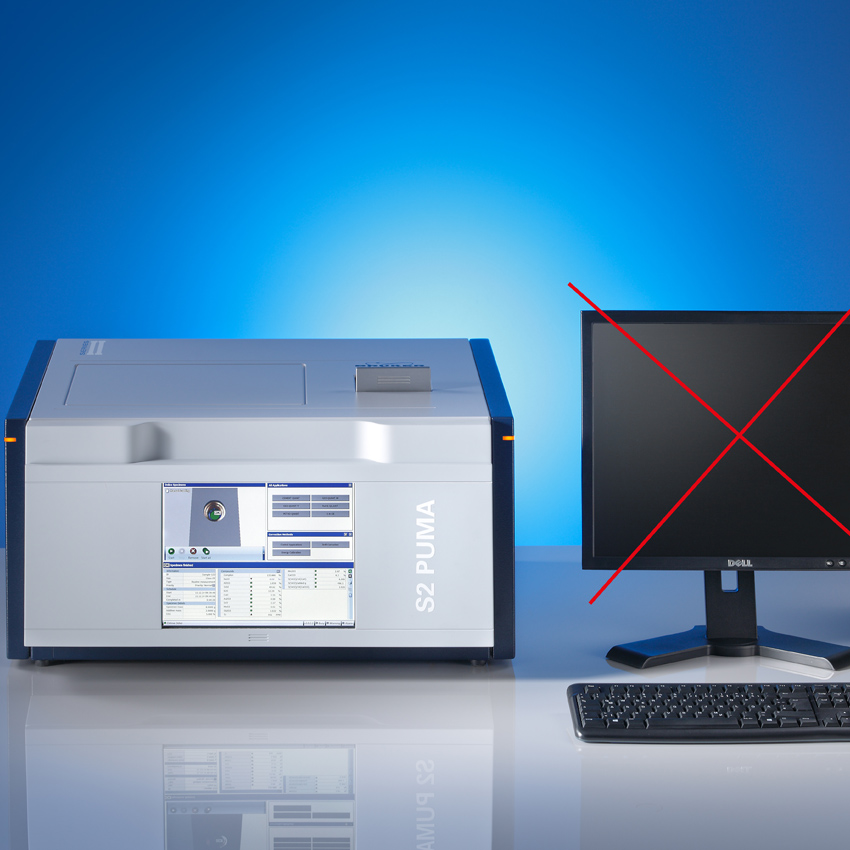

  • Island-mode(孤岛模式):无需外部PC即可进行日常分析
  • 仅需很短时间的培训,即可操作仪器
  • 戴着手套也能操作触摸屏
  • 软件支持九种语言
  • (中文、英语、德语、法语、西班牙语、葡萄牙语、意大利语、俄语、日语)
  • 限制访问光谱仪设置,确保了仪器的长时间正常运行和数据完整性

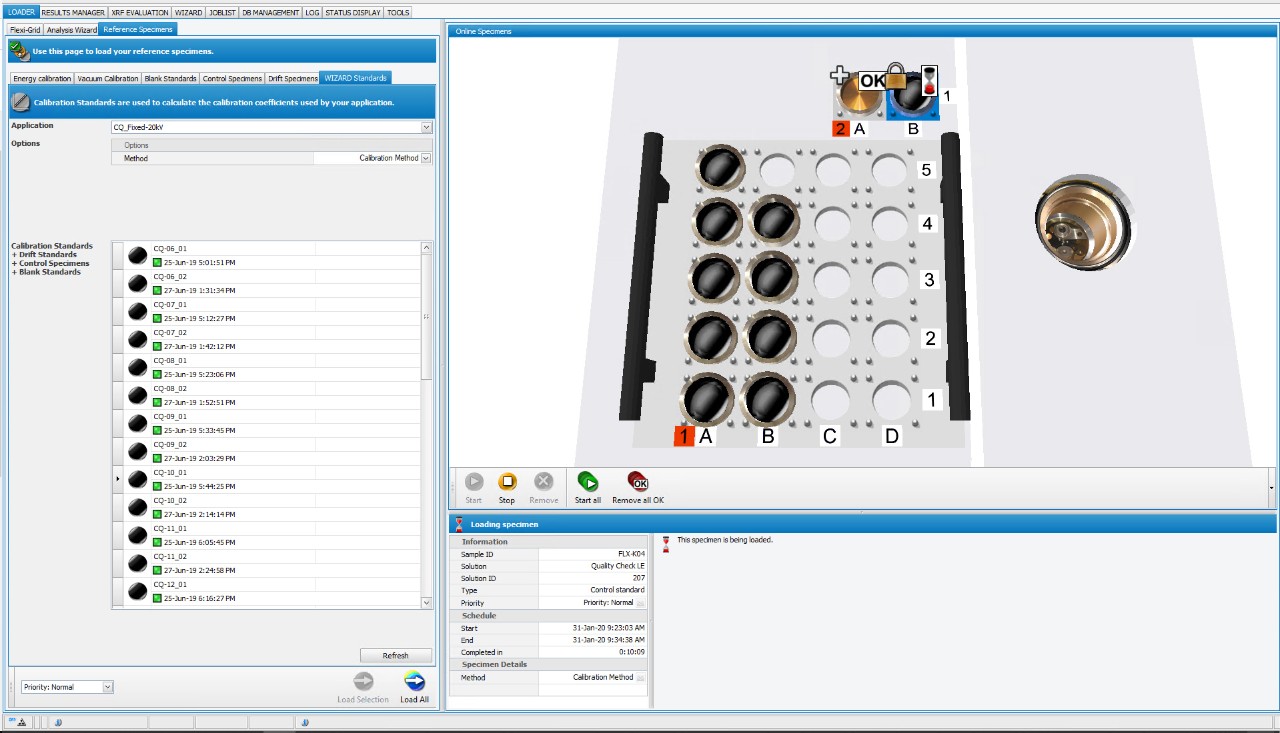

SPECTRA.ELEMENTS软件

SPECTRA.ELEMENTS是适用于S2 POLAR、S2 PUMA Series 2和S6 JAGUAR的功能强大而又直观明了的光谱仪软件。它提供了多种工具以全面控制光谱仪,并方便用户操作:集成化设计,无浮动窗口,基于选项栏的布局便于您快速访问各种功能。

  • 专门的用户权限级别:确保运行顺畅,符合您的数据管理策略
  • 支持空白样品、平行双样和QC质控样品,以进行过程和质量控制
  • Evaluation 评估插件:无需重新测量即可重新计算分析结果
  • Post-Processing后续处理:设置自动数据导出
  • 完全兼容LIMS,包括所有必要的接口


可选功能

  • 21 CFR Part 11-FDA监管行业产品质量的合规控制
  • SMART-QUANT FP:快速便捷可靠的无标样分析
  • TouchControlTM界面:简便的日常操作
  • 仪器安装时提供IQ/OQ流程

SMART.QUANT FP

SMART-QUANT FP完全集成于S2 PUMA Series 2仪器的控制软件SPECTRA.ELEMENTS,仅需少量输入,即可获得固体、熔片、压片、粉末或液体样品中的可靠的元素组成信息。

  • 测量元素范围:从氟到镅(F – Am)
  • 含量范围:ppm至100%
  • 气氛模式:空气、氦气、真空
  • 高压发生器最大电压:30和50 kV

SMART-QUANT FP已设置为在完全的基本参数(FP)模式下运行 – 无需校准曲线!

  • 一键式解决方案,快速可靠地分析未知样品
  • 无标样分析解决方案,可调整以满足各种应用需求
  • 功能强大的FP模型,可选经验背景,操作灵活
  • 智能算法:峰值识别和谱峰重叠校正
  • 用于快速评估的元素ID
  • 评估插件:优化算法,重新评估测量数据
  • 全局漂移校正

应用

规格

S2 PUMA Series 2 技术参数



规格

优势

元素范围

从钠到镅(Na – Am)

配置轻元素(LE)探测器时:从碳到镅(C – Am)


涵盖了元素周期表的大部分元素

含量范围


从ppm到100%

测量样品中的主要和痕量元素

X射线光管


钯靶或银靶:最大50 W、最大2 mA、50 kV(可选30 kV)

高功率直接激发、紧密的耦合光路,实现最佳分析性能

初级光路滤光片


10位自动滤光片转换器

优化激发,提高峰背比。保护X射线光管。

探测器

HighSense™(钠-镅)

HighSense™ LE(碳-镅)

帕尔贴冷却的硅漂移探测器(无需液氮),DustShield™粉尘保护帽

超高计数率和出色的能量分辨率。

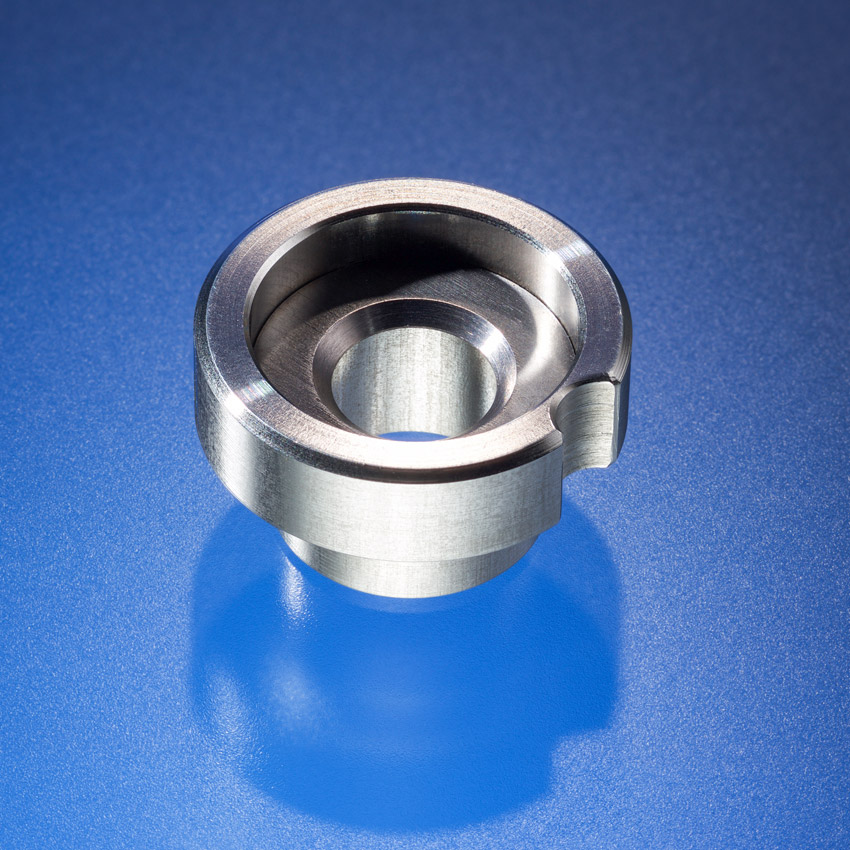

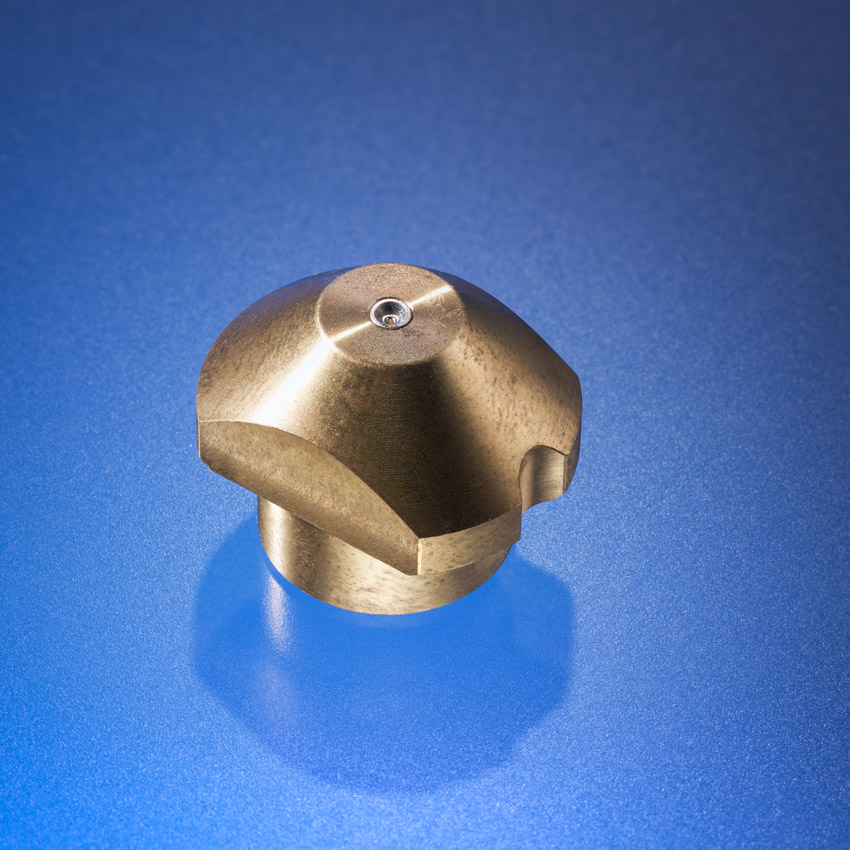

准直器面罩*

1、3、8、12、18、23和28mm(34mm,无面罩)


适用于微区分析

样品观察*


集成的高清摄像头

用于精确定位样品并记录样品上的测量位置

气氛模式

空气模式

适用于分析各种类型样品中的重元素

真空模式*


为固体样品中的轻元素分析提供最佳性能,最低的运行成本

氦气模式*:


为燃油等挥发性液体样品中的轻元素分析提供最佳性能

减压氦气模式*


为不易挥发的液体样品和松散粉末样品中的轻元素分析提供最佳性能,同时减少氦气消耗量。

氮气模式*


节省液体样品的分析成本

TouchControl™(触屏控制)*

集成12.1英寸TFT触摸屏,可调节位置。支持语言:中文、英语、德语、法语、西班牙语、葡萄牙语、意大利语、俄语、日语(如有需求,亦可提供其他语言)


操作简单可靠(仅需少量培训)

样品类型


松散粉末、颗粒、固体、压片、熔片和液体

可分析各种类型的样品

样品旋转*


测量时,旋转各种类型、尺寸的样品

不均质的样品可以获得更好的测量统计结果

接口


内置以太网端口RJ45,用于连接鼠标、键盘和打印机的3个USB端口

轻松与您的网络实现连接

电源要求

100-240 V,50/60 Hz

最大功耗:600 VA


标准墙上插座

质量与安全认证

DIN EN ISO 9001:2015;DIN EN ISO 14001:2015、2006 / 42 / EC(CE认证的机械指令);2014/35 / EC(电气设备);2014/30 / EC(电磁兼容);德国型式认证和Vollschutz(根据BfS RoV);完全辐射防护系统;辐射<1μSv/ h(H *),符合ICRP、IAEA、EURATOM
*选项

S2 PUMA Series 2

Single

S2 PUMA Series 2

Carousel

S2 PUMA Series 2

Mapping-Stage

S2 PUMA Series 2

XY Autochanger

S2 PUMA Series 2

Automation

一位样品位,

手动进样

EasyLoad™ Carousel

12位或18位样品托盘,

可移去,为大型块状样品腾出空间

一位样品位,

手动进样

EasyLoad™ XY

20个样品位的样品托盘,可移去;

自动识别液体样品的机械手

EasyLoad™XY 20个样品位的样品托盘,可移去;

自动识别液体样品的机械手

连接至样品制备模块的传送带或机械臂接口

最大直径:51.5mm(2.03英寸)

液体杯容量:最大50ml

最大直径51.5mm;液体杯容量最大50ml;块状样品最大为450 x 420 x 106 mm(宽x深x高) 最大直径152mm;可按需定制。

用样品杯可放直径40mm高度38mm的样品

或用钢环可放直径51.5mm; 液体杯容量最大20ml

最大直径40mm,高度38mm,或用钢环可放直径51.5mm; 液体杯容量最大20ml

67 x 71 x 37 cm (宽x深x高); 87 kg



67 x 71 x 57 cm (宽x深x高); 130 kg



67 x 71 x 57 cm(宽x深x高); 132 kg



67 x 71 x 61 cm(宽x深x高); 108 kg



67 x 71 x 57 cm (宽x深x高); 110 kg
