蛍光X線分析装置(XRF)

S2 PUMA Series 2

あらゆるものを高速分析

ハイエンドEDXRF

炭素(C)*からアメリシウム(Am)までの元素分析

エネルギー分散型 蛍光X線分析装置(EDXRF)

高速
次世代SDDと50 W出力
他の追随を許さないEDXRFの基盤、近接光学系の高出力 (50 W) 長寿命X線管球と新しいHighSense™検出器
直感的
SPECTRA.ELEMENTS
最先端プログラミングの次世代ソフトウェアは、機能性と使いやすさを兼ね備え、スムーズな運用が可能
汎用性
あらゆるニーズに最適な構成
サンプルタイプと希望のスループットに応じて、シングル、XYオートチェンジャー、カルーセル、オートメーション、およびマッピングステージの各バージョンを選択可能で、あらゆる測定ニーズに対応

S2 PUMA Series 2 – シングル

シングルポジションマニュアルローディングタイプは他のXYオートチェンジャーやS2 PUMA Series 2 カルーセルと同様の技術的特徴があります。

測定頻度が少ない用途向けのシンプルなサンプルハンドリングの設計であり、高速HighSense™検出器と人間工学に基づいたTouchControl™を搭載可能です。

タッチスクリーンを使用しない場合は、遠隔または外付けPCから装置制御ソフトウェアSPECTRA.ELEMENTSを使用して制御することができます。

高性能かつ小サンプルバッチに対応

  • 50 Wの高出力X線管球と10ポジションの自動フィルターチェンジャーで最適な試料励起を実現
  • HighSense検出器:ブルカーの次世代シリコンドリフト検出器 (SDD) は、高カウントレートと優れたエネルギー分解能を有し、短時間でのサンプル測定が可能
  • シンプルなフェイルセーフ設計のサンプルハンドリング

簡単な操作、最小限のトレーニング時間

  • 直感的なTouchControlソフトウェアは、簡単なトレーニング後、誰でも簡単にシステムを操作できます。 (9言語に対応)
  • 作業用手袋でも操作可能な内蔵型タッチスクリーンディスプレイは、外部PCなしでルーチン操作に対応

どのようなサンプルでも数分で測定:固体、ガラスビード、プレスペレット、ルースパウダー、液体、バルクなど、どのようなサンプルでも数分で測定。カルーセルタイプは、450 x 420 x 100 mmの最大サイズのサンプルチャンバーを備えています。カルーセルトレイは、直径32、40、51.5 mmのサンプルを最大12個、または直径40 mmのサンプルを最大18個搭載することができます。

カルーセルタイプのS2 PUMA Series 2は、卓上型EDXRF分析装置の中でも、種々のサンプル形状に対応する万能型です。

どんなサンプルタイプでも

  • 固体、粉末、液体
  • バルク、欠片、試料調製されたもの

スモールスポット分析

  • コリメーターマスクにより、大きなサンプル表面の微小部の分析が可能
  • 測定径:1~34 mm
  • サンプルの位置決め用HDカメラ

SMART-QUANT FP

  • 元素分析用スタンダードレスソリューション
  • 迅速かつ高い信頼性の分析結果を得るための強力なアルゴリズム

S2 PUMA Series 2 – マッピングステージ

マッピングステージタイプでは、マルチスポットの品質モニタリングを簡単に行うことができます。これにより、サンプルの元素組成やコーティングの厚さを、高精度で空間分解能 (1 mm以下) で定量化することができます。正確かつ高い再現性のリニアモーションドライブにより、サンプルを動かします。実際の位置は、内蔵のHDカメラで記録することができます。

このマッピングステージは、半導体やコーティングなどのアプリケーションに対応します。

インサートは、直径40 mmから152 mmまでの様々なサンプルサイズに対応しています。ご要望に応じて、カスタマイズも可能です。

主な利点

  • 材料の均質性や膜厚の測定
  • 小型・大型サンプル - 最大直径152 mmまで
  • 測定径1~34 mm
  • 高精度リニアステージによる正確な位置決め
  • 内蔵HDカメラでの自動画像取得

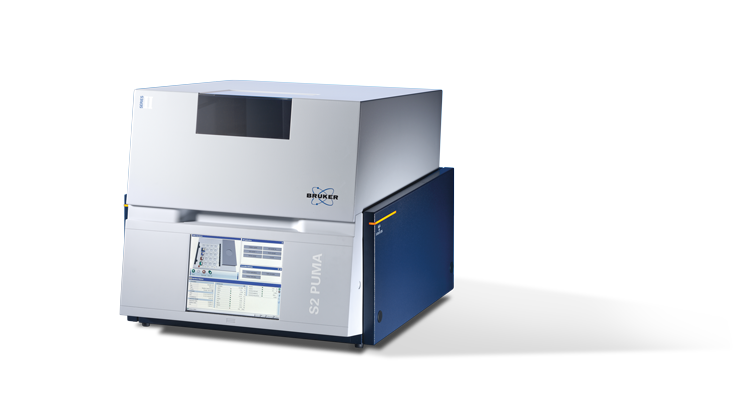

S2 PUMA Series 2 – XY オートチェンジャー

WDXRF装置と同等のサンプルハンドリングを卓上型EDXRFで – XYオートチェンジャータイプは、20ポジションのサンプルトレイと液体サンプル検出機能付きのサンプルグラバーを搭載しています。

オートサンプラーを有するこの装置は生産ラインでの大量のサンプル処理に最適です。S2 PUMA Series 2は、ユーザーフレンドリーなTouchControl™を搭載しており、タッチスクリーンでも操作可能です。

サンプルハンドリング

  • 最大20サンプルの自律分析
  • サンプルの種類や順番は測定中いつでも変更可能
  • 分析中に別のサンプルバッチのトレイへ交換可能

出力とスピード

  • 50 W出力をフル活用した直接励起型光学系
  • 超高速カウントレートと優れたエネルギー分解能を備えた新しいHighSense™シリコンドリフト検出器 (SDD)

装置保護機構

  • 重要な機器コンポーネントを保護するSampleCare™
  • Smart-UPS:停電時、デリケートなサンプルをサンプルチャンバーから取り出してから、システムを安全にシャットダウン

S2 PUMA Series 2 – オートメーション

自動化されたラボに最適な卓上型EDXRF。S2 PUMA Series 2オートメーションは、24時間365日稼働します。装置は、ベルトコンベアまたはロボットアームを介して前処理モジュールに接続することができます。サンプル供給インターフェースは装置の裏側にあり、XYオートチェンジャーの機能はそのまま利用できます。 EasyLoadTM XYトレイに加え、装置内にバッファがあり、オートメーションラインやライン外のサンプルをいつでもスムーズに処理することができます。

内蔵のHDカメラは、サンプルの検証に使用できます。オートメーションリング内のサンプルは、スタッフが戻ってきた朝には使用できなくなっていることがよくあります。カメラが自動的に撮影した画像は検証に利用でき、例えば欠損したサンプル表面を特定するのに役立ち、疑わしい分析結果を明らかにするための貴重な情報を提供します。

LIMSと互換性があり、ブルカーのAXSCOMソフトウェアパッケージを介してプロセスコントロールユニットと通信することができ、既存または新しいラボ環境への完全な統合を保証します。

主な利点

24時間365日の生産管理

  • コンベアベルトやロボットアームとの接続
  • サンプル検証用HDカメラ
  • AXSCOMによる完全なLIMS互換
  • オンライン測定を中断せずにトレイ側からの追加測定も可能

高速・強力・正確

  • パワフルなX線管球 (50 W) とブルカーの最新世代の高速HighSense™シリコンドリフト検出器を組み合わせることで、短時間での測定と優れたデータ品質を実現
  • ナトリウム (Na) などの軽元素分析にも対応した専用構成

HighSense™ テクノロジーによる高速測定

HighSense検出器は、高速の8kマルチチャンネル・アナライザー(MCA)を搭載し、高い計数率と優れたエネルギー分解能を実現しています。新しいHighSense™ XP検出器は、S2 PUMA Series 2のHighSense Silicon Drift Detector(SDD)世代の最新機種です。

HighSense XPは、超高透過率のグラフェンウインドウにより、EDXRFで検出可能なすべての元素に対してクラス最高の感度を実現しています。最新の検出器プロファイリング機能と合わせて、HighSense XPはベンチトップ型EDXRF装置の新しい基準となります。

パワーをスピードに変えるHighSense™ 検出器

S2 PUMA Series 2の直接励起ビームパスは、50Wの高出力X線管を最大限に活用しています。最大50 kVの電圧、最大2 mAの電流、密着したビーム光学系、10ポジションのプライマリビームフィルターチェンジャーにより、サンプル内のすべての元素の最適な励起を保証します。HighSense™ 検出器技術との組み合わせにより、検出限界の向上、高精度、測定時間の短縮が実現されます。

高いアップタイムを実現する SampleCare™

SampleCare™は、装置の重要なコンポーネントを汚染から保護する独自の機構です。X線管球と検出器を、液体試料の流出や、固体試料の粒子、ほこりなどから保護します。検出器ヘッドは交換可能なDustShield™で保護されています。管球はフィルターホイールで保護されています。さらにXYオートチェンジャー/オートメーションに搭載されているサンプルタイプ検出機能は、システムで真空雰囲気測定を用いる際に、誤った液体サンプルの分析を防止します。

SampleCare™は高いアップタイムとメンテナンスの容易さを表しています。

TouchControl™による直感的な操作

TouchControl™はS2 PUMA Series2に搭載されている、簡便な操作性を実現するタッチスクリーンです。ユーザーインターフェースは、最小限のトレーニングでルーチン測定を行うことができます。メインスクリーンの表示はタイル方式になっており、重要な機能を簡単に利用できる一方、装置構成やキャリブレーション設定などへのアクセスは制限しています。

  • アイランドモード:外部PC不要でルーチン分析可能
  • 最低限のトレーニングで装置の操作が可能
  • 手袋でも操作可能なタッチスクリーン
  • ソフトウェアは9つの言語から選択可能
    (日本語、英語、ドイツ語、フランス語、スペイン語、ポルトガル語、イタリア語、ロシア語、中国語)
  • 装置構成へのアクセスを制御することで、装置のアップタイムとデータの整合性を確保

SPECTRA.ELEMENTSソフトウェアスイート

SPECTRA.ELEMENTSは、S2 POLAR、S2 PUMA Series 2、S6 JAGUAR用のパワフルで直感的な蛍光X線分析装置用のソフトウェアです。装置をフルにコントロールするための幅広いツールを提供し、ユーザーの使いやすさを念頭に置いて開発されました。統合されたデザインは、複数のウィンドウで画面が乱雑になることを避け、タブによって整理されているので、必要な機能に素早くアクセスできます。

  • ユーザーレベルにあわせてスムーズなオペレーションを実現、データ管理戦略へも準拠
  • ブランク、複製、および管理試料の測定を、プロセスおよび品質管理用に設定することが可能
  • 解析結果を再測定せずに再評価するための評価用プラグイン
  • カスタマイズや自動データエクスポート用の後処理ツール
  • 必要な接続を全て含み、LIMSに完全対応


オプションのアドオン

  • FDA規制産業での製品品質アプリケーション向け21 CFR Part 11準拠バージョン
  • 高速、便利で信頼性の高いスタンダードレス分析を実現するSMART-QUANT FP
  • 最も簡単なルーチンシステム操作のためのTouchControlインターフェイス
  • 装置のインストール時に提供されるIQ/OQ

SMART.QUANT FP

SMART-QUANT FPは、S2 PUMA Series 2のソフトウェアパッケージSPECTRA.ELEMENTSに完全に統合されたコンポーネントとして提供されており、最小限の入力で固体、ガラスビード、プレスペレット、粉末、液体材料の信頼性の高い元素組成を提供します。

  • 元素範囲:ナトリウムからアメリシウム(Na-Am)
  • 濃度範囲:ppm〜100%
  • 測定雰囲気モード:大気圧、ヘリウム、真空
  • 最大印加電圧:30および50 kV

SMART-QUANT FPは完全にファンダメンタルパラメーター (FP) モードで動作するように設定されています。すなわち、検量線などによる校正は不要です!

  • 未知のサンプルに対する、迅速で高い信頼性のプッシュボタン式ソリューション
  • すべてのアプリケーションのニーズに合わせて調整可能なスタンダードレスソリューション
  • 経験的バックグラウンドオプションを備えたFP計算でオペレータの柔軟性を最大化
  • ピーク識別とオーバーラップ補正を備えたインテリジェントアルゴリズム
  • 迅速評価のための元素同定
  • アルゴリズムを最適化し、測定値を再計算するための評価プラグイン
  • グローバルドリフト補正
S2 PUMA Series 2

アプリケーション

S2 PUMA Series 2 仕様

  仕様 コメント

元素範囲

ナトリウムからアメリシウム (Na – Am)

炭素*からアメリシウム (C – Am):軽元素高感度 (LE) 検出器
(*C-Fは検量線法のみ対応)

周期表の大部分をカバー

濃度範囲

ppmから100 %

サンプルに含まれる主要元素と微量元素を測定

X線管球

PdまたはAgターゲット;出力50W、max 2 mA、max 50 kV (低電圧仕様:30 kV)

高出力と直接励起や近接光学系を組み合わせることで最適化される分析性能

一次フィルター

10ポジション自動フィルターチェンジャー 最適励起によりピーク-バックグラウンド比が向上、X線管の保護

検出器

HighSense™ (Na – Am)

HighSense™ LE (C – Am)

シリコンドリフト検出器:ペルチェ冷却 (液体窒素不要)、DustShield™保護機構、超高計数率

超高計数率と優れたエネルギー分解能

コリメーターマスク*

1、3、8、12、18、23、28 mm(34 mmはコリメーター無しの状態)

微小スポット分析用

試料観察*

内蔵HDビデオカメラ

サンプルの位置決めと測定面記録用

測定雰囲気

大気圧モード

あらゆる試料タイプにおける重元素測定用

真空モード*

安定した固体サンプル測定における最高の軽元素分析性能、最低限の運用コスト

ヘリウムモード*:

燃料などの揮発性液体の軽元素分析に最適

減圧ヘリウムモード*

非揮発性の液体およびルースパウダーサンプルで最高の軽元素分析性能、最小限のヘリウム消費量

窒素モード*

液体サンプルにおける分析コストの削減

TouchControl™*

一体型12.1” TFTタッチスクリーン、チルト機能、対応言語:日本語、英語、ドイツ語、フランス語、スペイン語、ポルトガル語、イタリア語、ロシア語、中国語 (ご依頼に応じて追加可能)

簡単なフェイルセーフ操作 (最小限の操作トレーニングのみ)

試料タイプ

粉末、粒、固体、粉末ペレット、ガラスビード、液体

全ての試料タイプを分析可能

試料回転機構*

すべてのサンプルタイプや寸法に対応 試料回転により不均質試料の測定精度を向上

接続性

内蔵のイーサネットポートRJ45、マウス、キーボード、プリンター用の3つのUSBポート

ネットワークに簡単に接続可能

電力要件

100-240V、50/60Hz、最大消費電力600VA

標準的な壁コンセントを使用

品質と安全性

DIN EN ISO 9001:2015, DIN EN ISO 14001:2015, 2006/42/EC (CE-certified Machinery directive), 2014/35/EC (Electrical equipment), 2014/30/EC (Electromagnetic Compatibility), German Type Approval and Vollschutz according to BfS RoV, fully radiation-protected system; radiation <1 μSv/h (H*), Compliant to ICRP, IAEA, EURATOM
*オプション

S2 PUMA Series 2

シングル

S2 PUMA Series 2

カルーセル

S2 PUMA Series 2

マッピングステージ

S2 PUMA Series 2

XYオートチェンジャー

S2 PUMA Series 2

オートメーション

オートサンプラー無し
マニュアルローディング

EasyLoad™ カルーセルサンプルトレイ
12または18ポジション
取外し可能
バルク試料に対応

オートサンプラー無し
マニュアルローディング

EasyLoad™ XYサンプルトレイ
20ポジション、取外し可能
液体試料自動認識機能付きハンドラー

EasyLoad™ XYサンプルトレイ
20ポジション、取外し可能
液体試料自動認識機能付きハンドラー
前処理装置に接続するベルトコンベアやロボットアームとのインターフェイス

最大51.5 mmØ
液体、粉末試料は最大50 mlのサンプルカップまで対応

最大51.5 mmØ (サンプルホルダー)
最大450 x 420 x 106 mm (幅 x 奥 x 高) の大型試料にも対応
液体、粉末試料は最大50 mlのサンプルカップまで対応

最大152 mmØ;
ご要望に応じてカスタマイズ可能

最大40 mmØ、最大高38 mm (サンプルホルダー)
51.5 mmØ (サンプルリング)
液体、粉末試料は最大20 mlのサンプルカップまで対応

最大40 mmØ、最大高38 mm (サンプルホルダー)
51.5 mmØ (サンプルリング)
液体、粉末試料は最大20 mlのサンプルカップまで対応

67x71x37cm(幅x奥x高);87kg



67x71x57cm(幅x奥x高);130kg



67x71x57cm(幅x奥x高);132kg



67x71x61cm(幅x奥x高);108kg



67 x 71 x 61 cm (幅 x 奥 x 高); 110 kg
