X선 형광분석기 (XRF)

S2 PUMA 시리즈 2

분석. 모두. 빠른

하이엔드 EDXRF 분광계

C에서 원소 분석 – Am

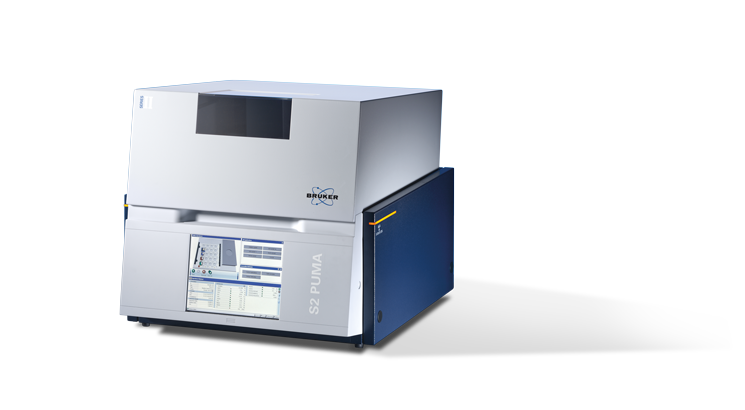

HerostageS2PUMAXY

하이라이트

에너지 분산 X선 형광 (EDXRF)

빠른
차세대 SDD 및 50 와트 파워
고출력(50W), 긴 수명 X선 튜브와 밀접하게 결합된 광학 및 새로운 HighSense™ 검출기는 타의 추종을 불허하는 EDXRF 성능의 기초입니다.
직관적인
스펙트럼. 요소
최첨단 프로그래밍을 기반으로 한 차세대 소프트웨어는 기능과 사용 편의성을 결합하여 부드럽고 걱정 없는 작동을 제공합니다.
다재 다능 한
모든 필요를 위한 최적의 구성
샘플 유형과 원하는 처리량에 따라 단일 버전, XY 자동 체인저, 회전 목마, 자동화 및 매핑 스테이지버전은 가능한 모든 시나리오를 다룹니다.

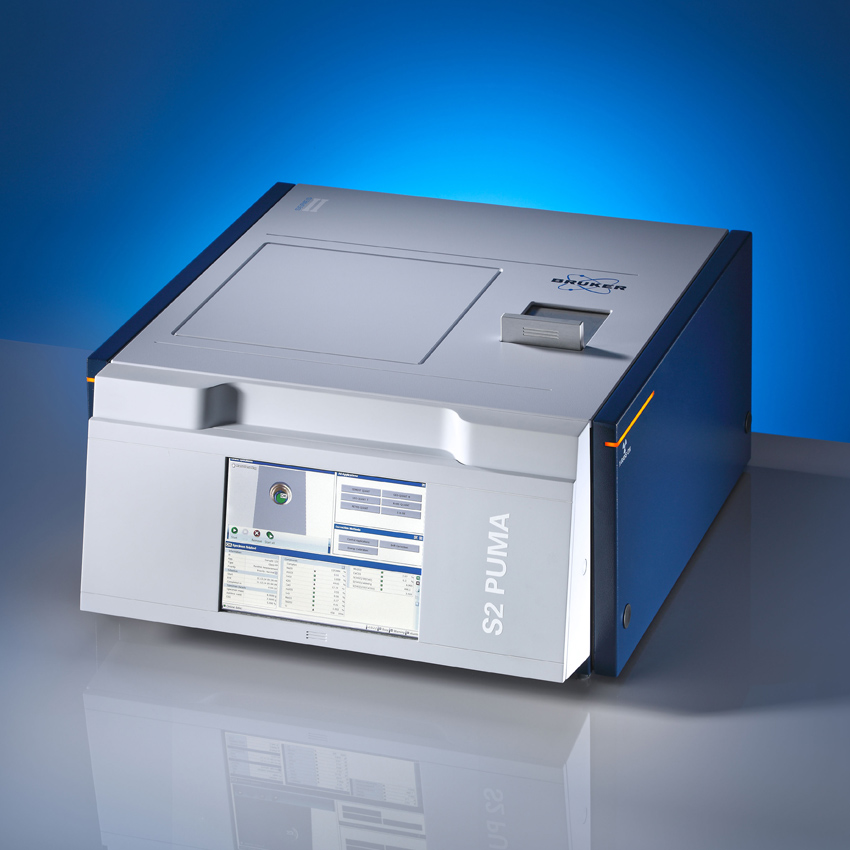

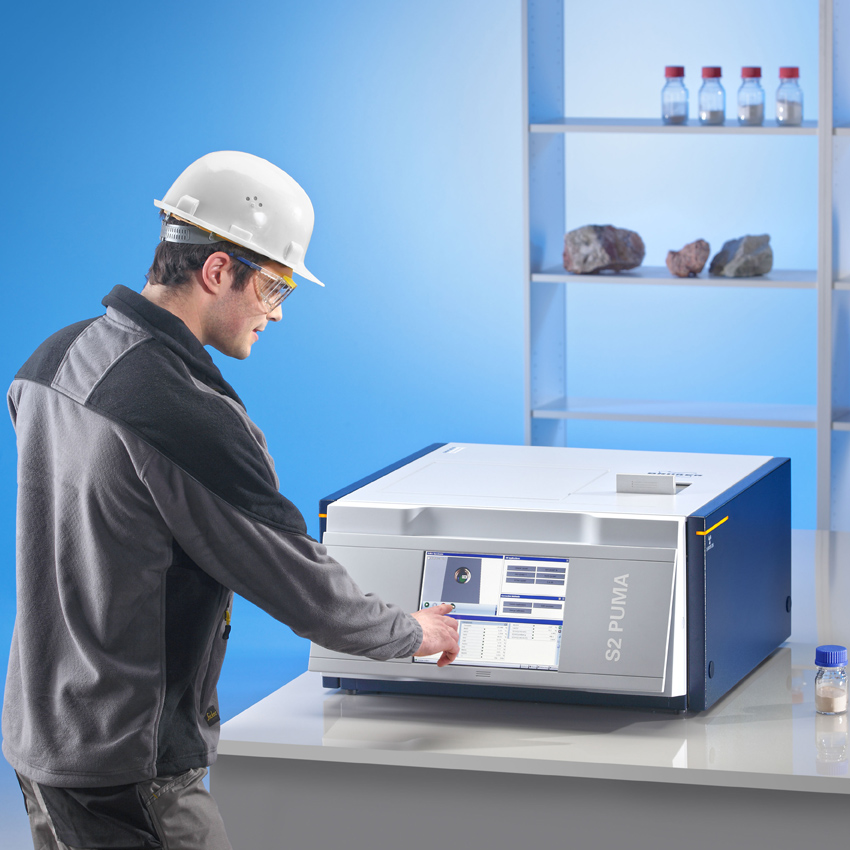

S2 PUMA 시리즈 2 – 싱글

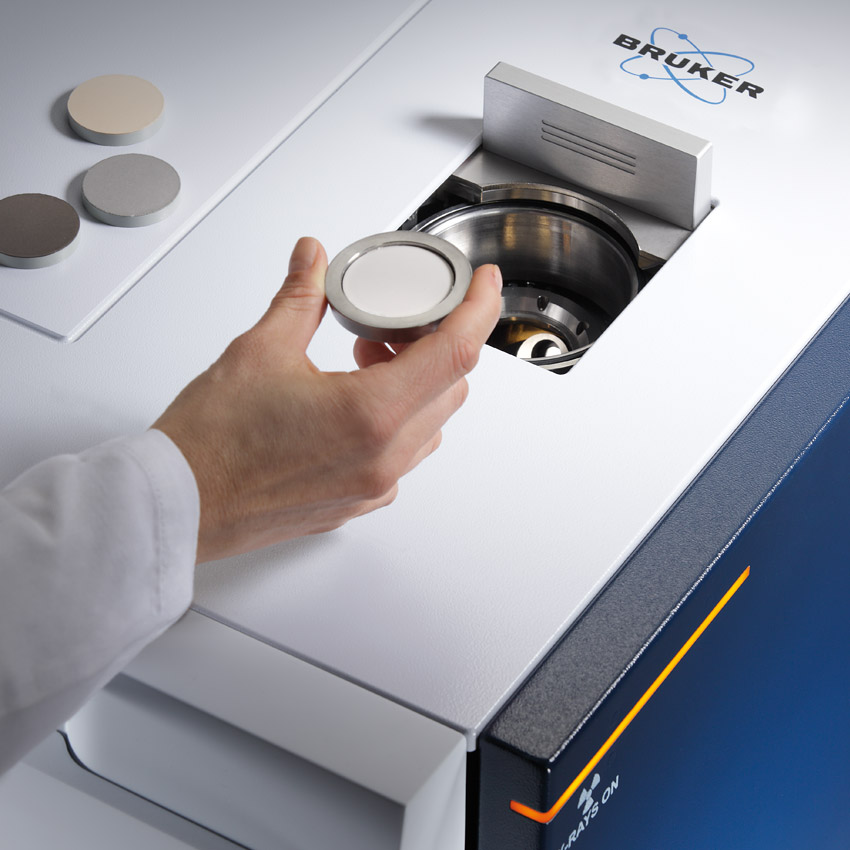

단일 포지션 수동 로딩이 있는 S2 PUMA 시리즈 2는 S2 PUMA 시리즈 2 XY 오토체인저 및 S2 PUMA 시리즈 2 회전 목마와 동일한 기술적 이점을 제공합니다.
낮은 샘플 볼륨을 위한 간단한 샘플 처리 메커니즘을 제공하며 빠른 HighSense™ 검출기 및 인체공학적 TouchControl™ 장착할 수 있습니다.

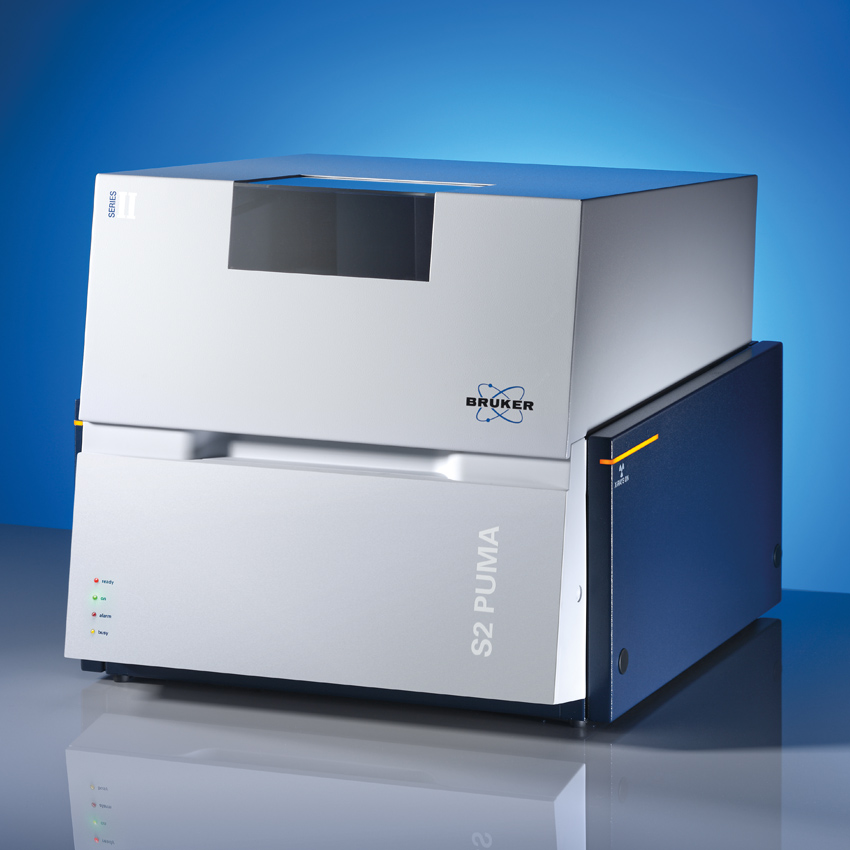

터치 스크린없이 원격으로 또는 악기 제어 소프트웨어 SPECTRA와 외부 PC를 통해 제어 할 수 있습니다. 요소.

작은 샘플 배치를 위한 고성능

  • 최적의 시료 여기를 위한 고출력 50와트 X선 튜브 및 10위치 자동 필터 체인저
  • 하이센스 검출기: 초고수량과 짧은 측정 시간에 뛰어난 에너지 분해율을 갖춘 브루커의 차세대 실리콘 드리프트 검출기(SDD)
  • 편리하고 고장 안전한 샘플 처리

간편한 작동 및 짧은 훈련 시간

  • 직관적인 TouchControl 소프트웨어를 사용하면 누구나 짧은 소개 후 시스템을 실행할 수 있습니다(9개 언어 사용 가능)

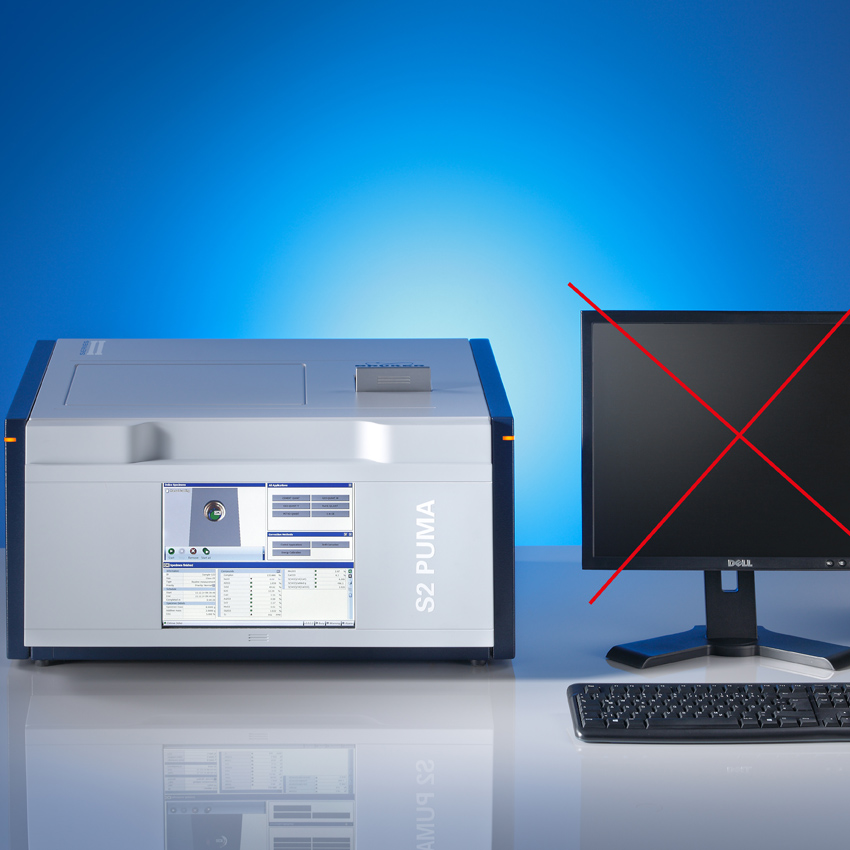

  • 통합 장갑 친화적 인 터치 스크린 디스플레이는 외부 PC없이 일상적인 작동을 할 수 있습니다

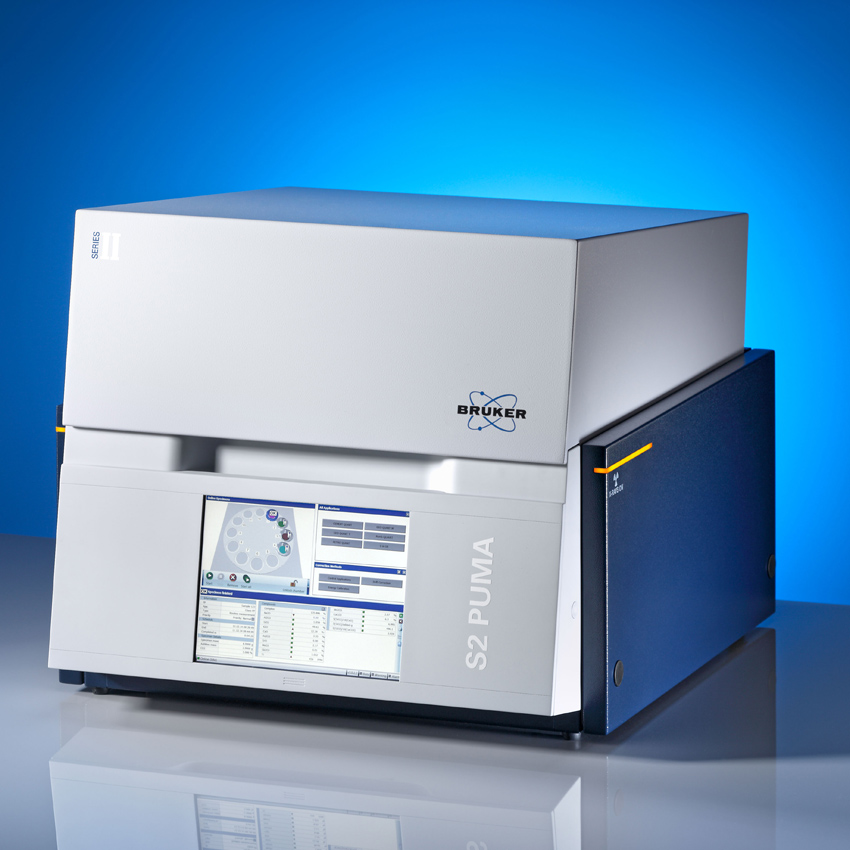

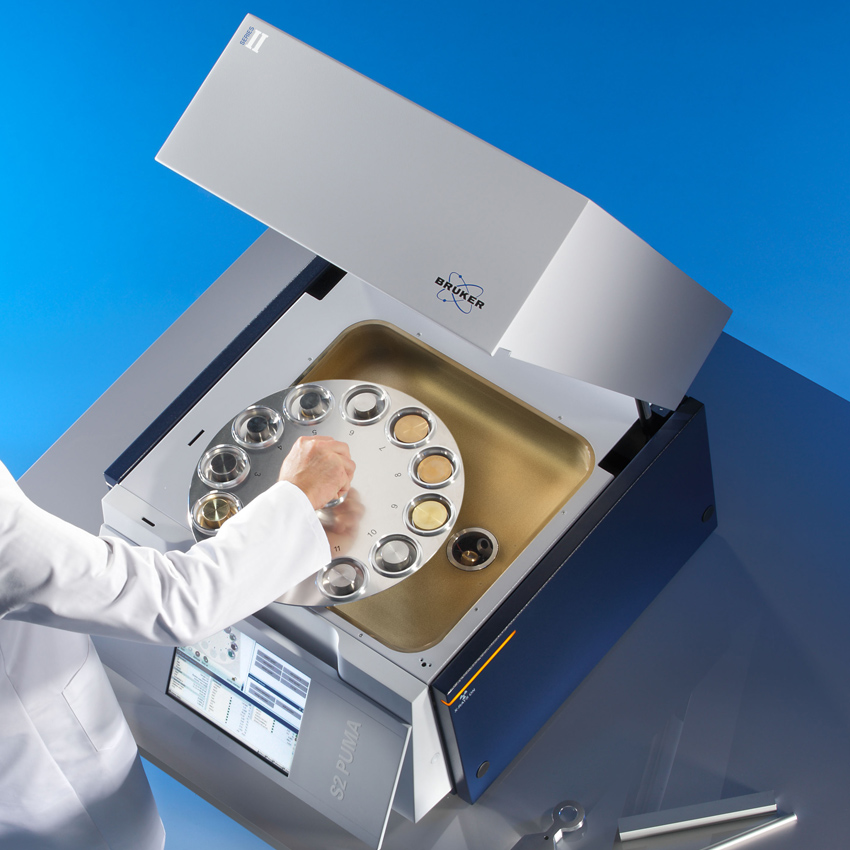

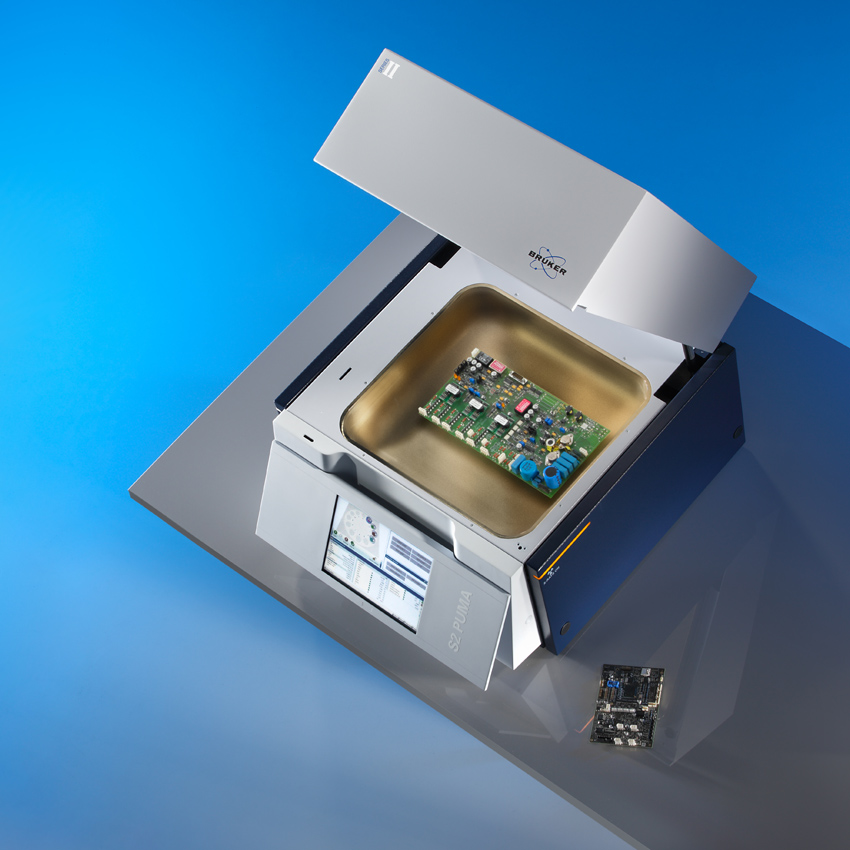

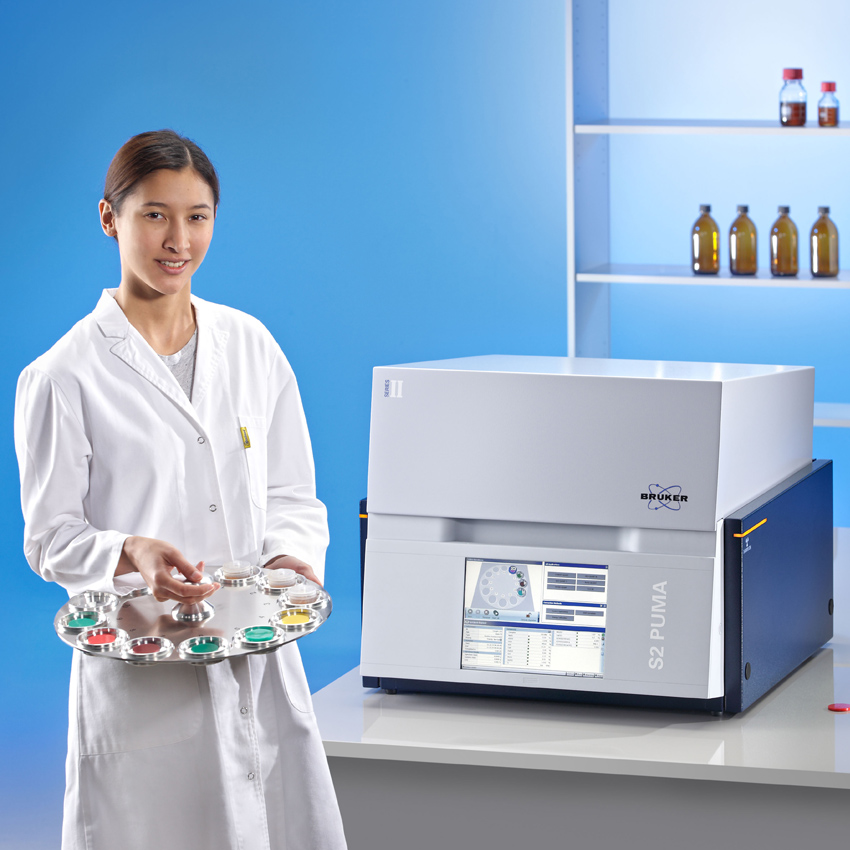

S2 PUMA 시리즈 2 – 회전 목마

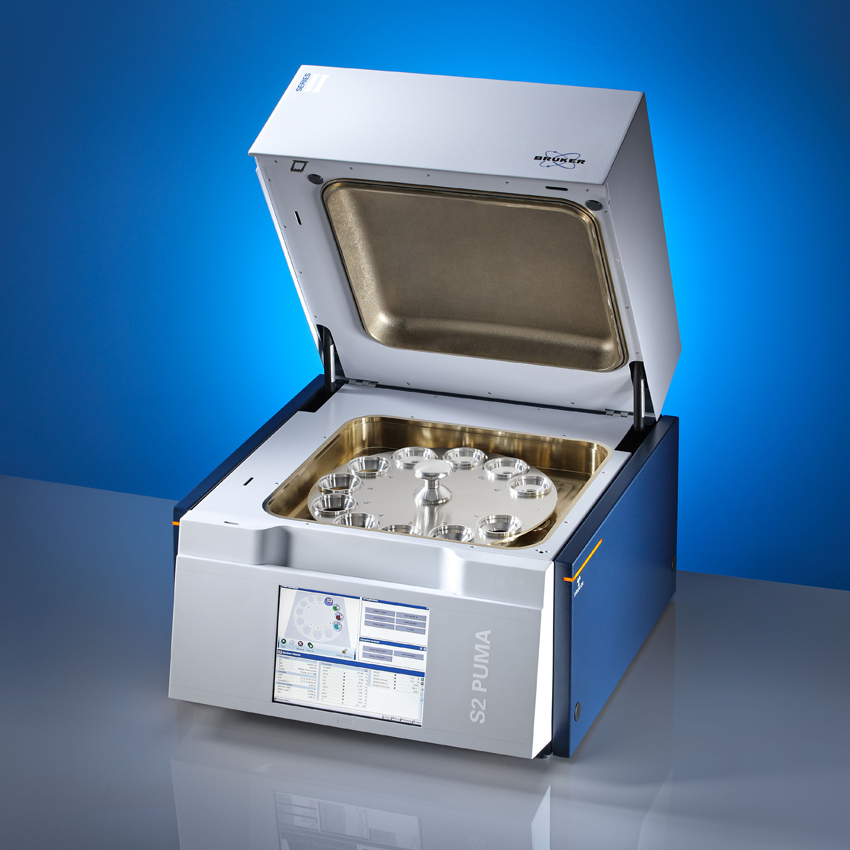

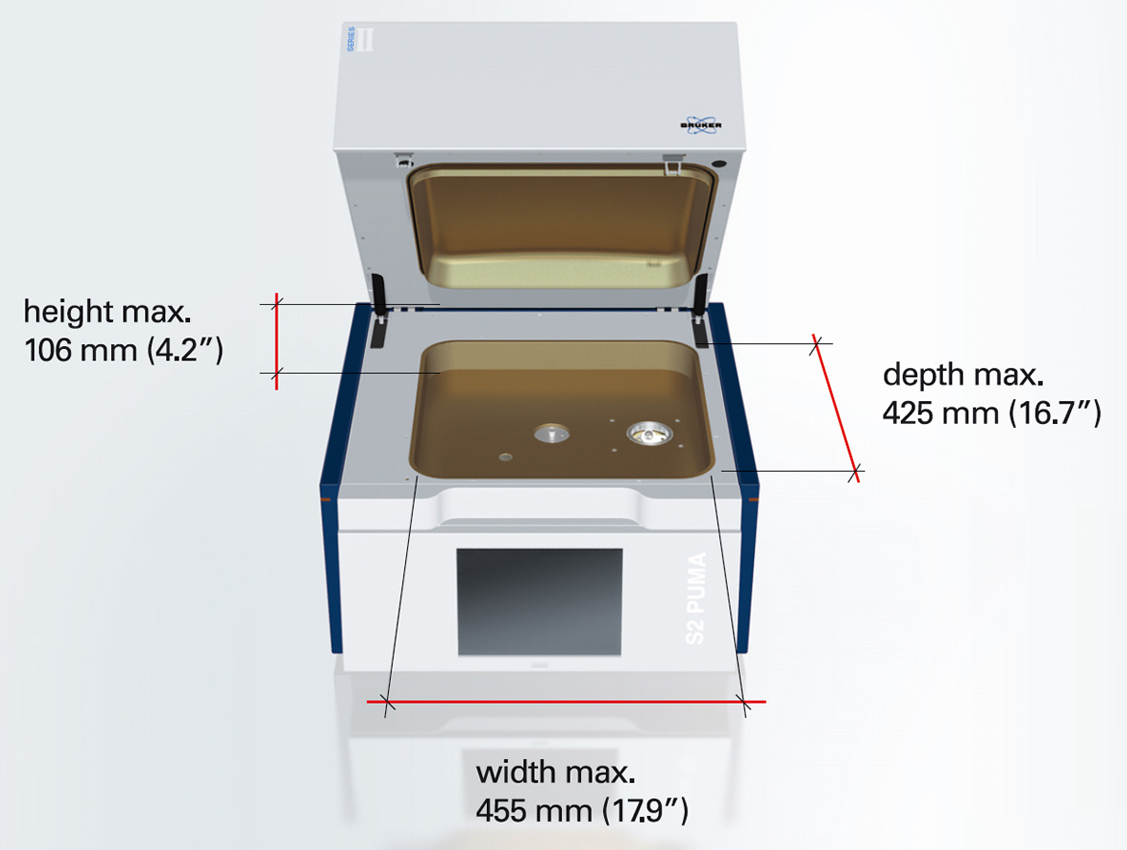

몇 분 안에 모든 샘플을 측정: 단단한, 융합 된 구꺼풀, 압착 펠릿, 느슨한 분말, 액체, 대량 - 단순히 EasyLoadTM 트레이를 사용하여 샘플 배치를로드하거나 챔버에 직접 대량 샘플을 배치합니다. S2 PUMA 시리즈 2는 450 x 420 x 100mm의 치수를 가진 가장 큰 샘플 챔버를 제공합니다. 회전 목마 트레이는 직경 32, 40 또는 51.5mm의 최대 12 개의 샘플 또는 직경 40mm의 최대 18 샘플과 혼합 배치를 보유 할 수 있습니다.

S2 PUMA 시리즈 2 회전 목마는 다재다능한 샘플에 관해서 벤치 탑 EDXRF 분석기 중 만능입니다.

모든 샘플 유형

  • 고체, 분말, 액체,
  • 벌크, 원피스 또는 준비

소점 분석

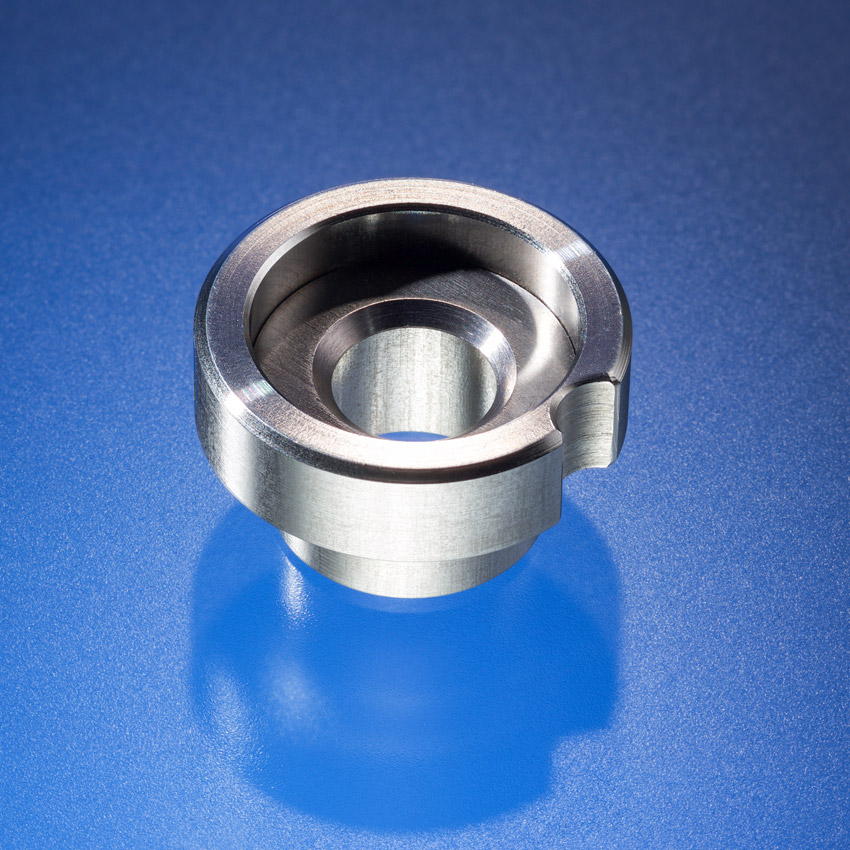

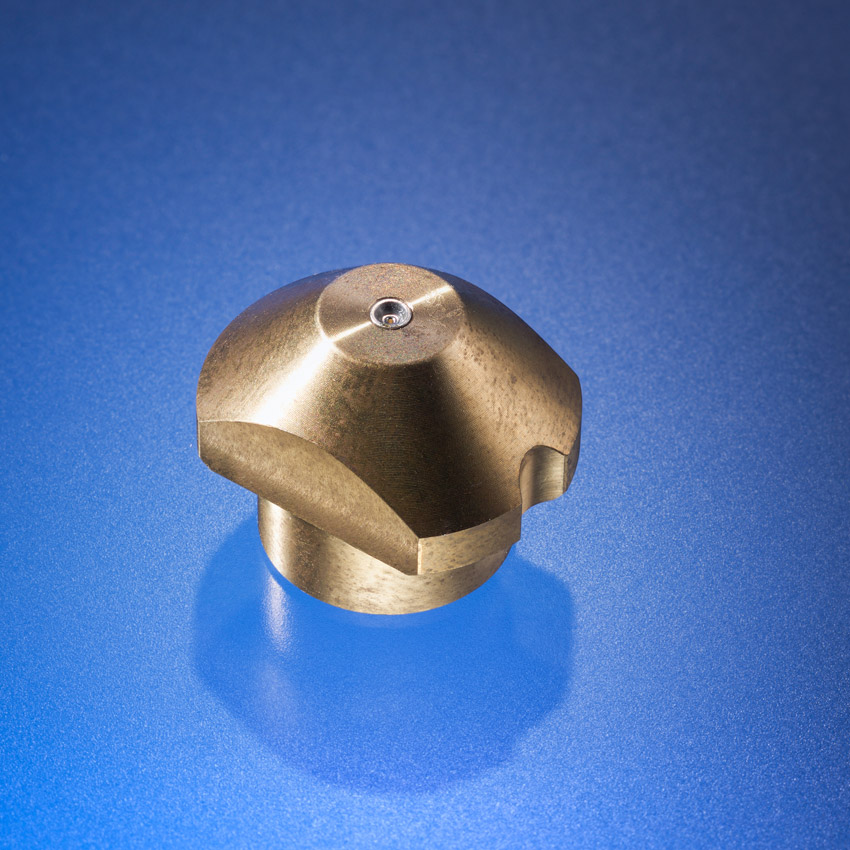

  • 콜리메이터 마스크는 큰 샘플 내에서 가장 작은 입자의 분석을 허용
  • 스팟 크기: 1~34mm
  • 샘플 포지셔닝 및 검증을 위한 HD 카메라

똑똑한. 퀀트 FP

  • 원소 분석을 위한 푸시 버튼 표준 솔루션
  • 빠르고 신뢰할 수 있는 결과를 위한 강력한 알고리즘



S2 PUMA 시리즈 2 – 매핑 스테이지

매핑 단계가 있는 S2 PUMA 시리즈 2는 멀티 스팟 품질 모니터링을 쉬운 작업으로 만듭니다. 시료의 원소 조성 또는 높은 정확도와 공간 해상도(최대 1mm)로 코팅의 두께를 정량화할 수 있습니다. 선형 모션 드라이브는 샘플을 정확하고 재현할 수 있는 위치를 차지합니다. 실제 위치는 통합 된 HD 카메라로 기록 할 수 있습니다.

매핑 단계는 S2 PUMA 시리즈 2의 적용 범위를 공간 해상도가 필요한 반도체 및 코팅으로 확장합니다.

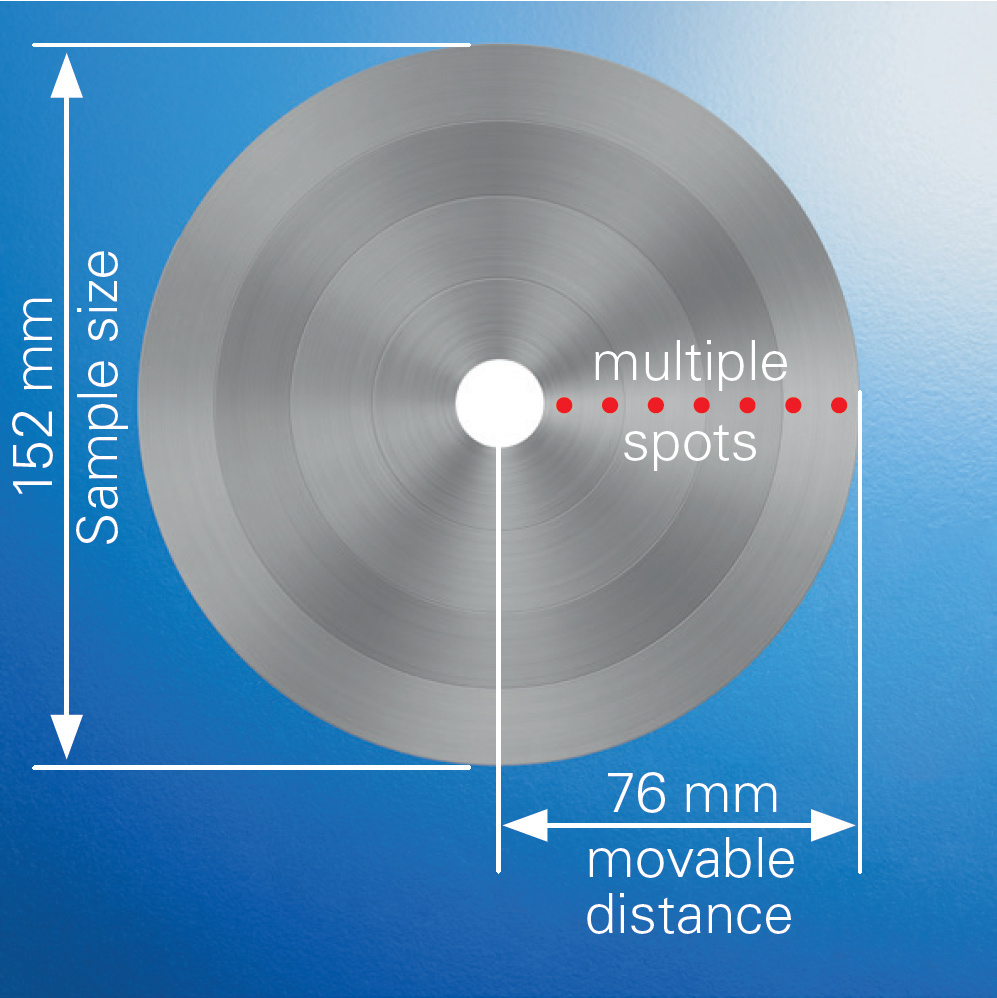

직경 40mm에서 152mm에 이르는 다양한 샘플 크기에 대한 인서트가 제공됩니다. 요청 시 사용자 지정 인서트를 사용할 수 있습니다.

주요 이점

  • 재료 균질성 및 코팅 두께 측정
  • 크고 작은 시료 – 직경 152mm까지
  • 1~34mm 스팟 크기에 대한 콜리메이터 마스크
  • 정확한 포지셔닝을 위한 고정밀 선형 단계
  • 자동화된 이미지 수집을 위한 통합 HD 카메라

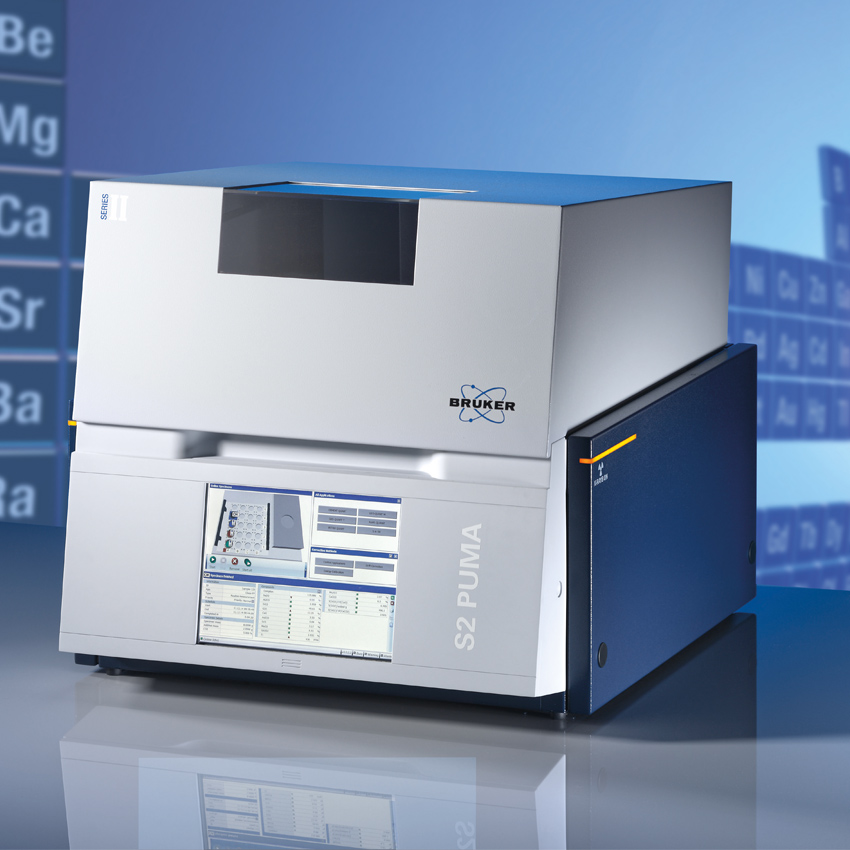

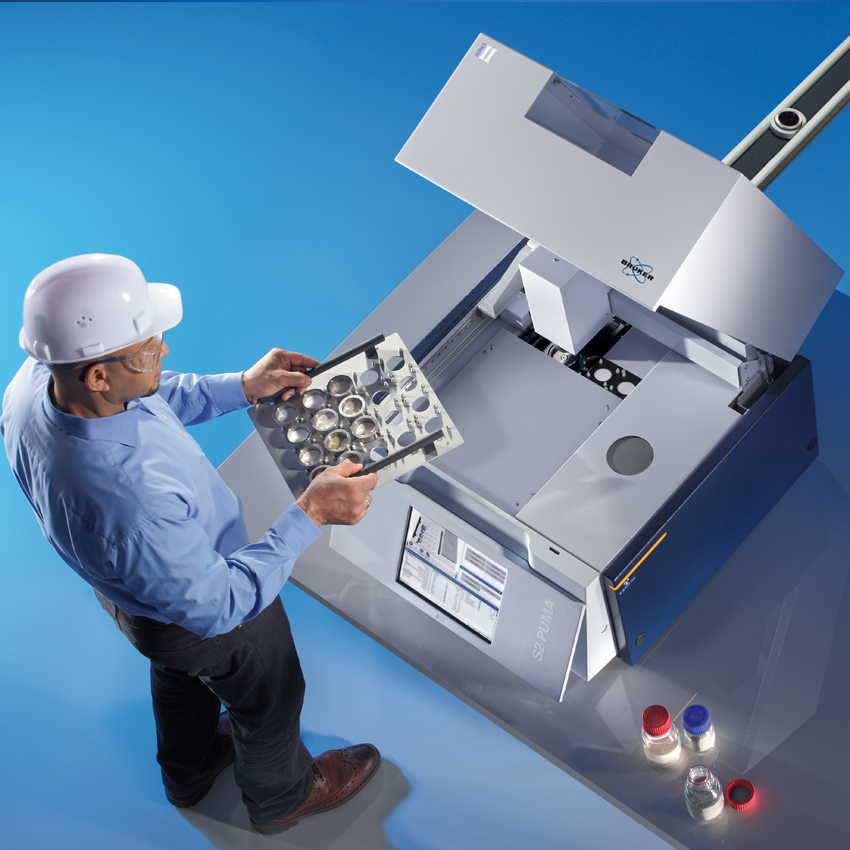

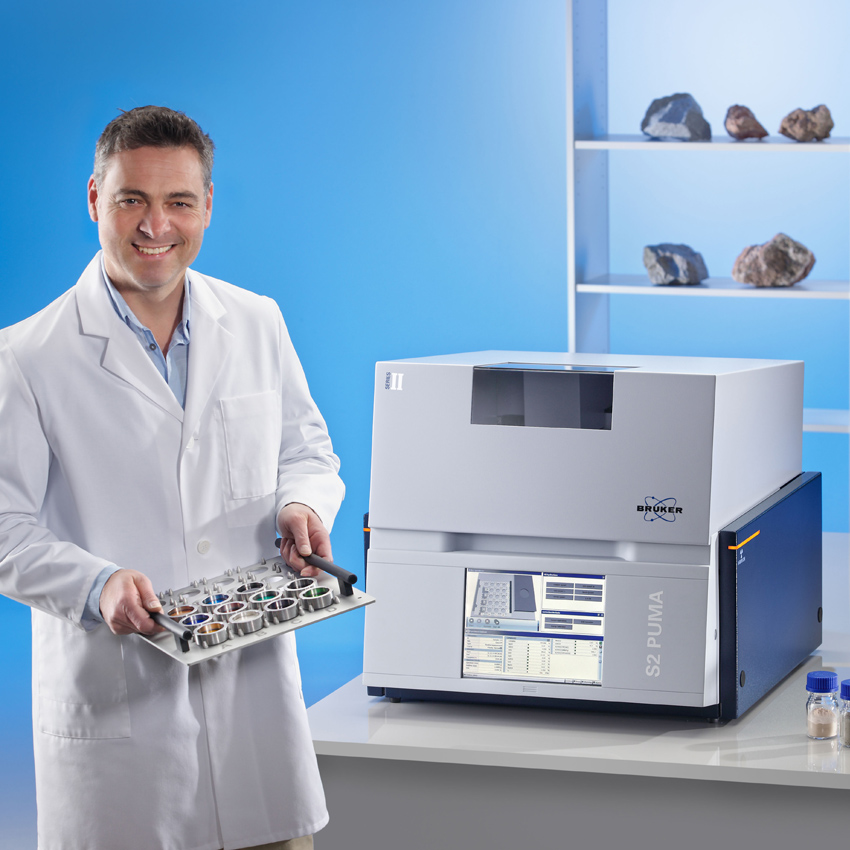

S2 PUMA 시리즈 2 – XY 오토체인저

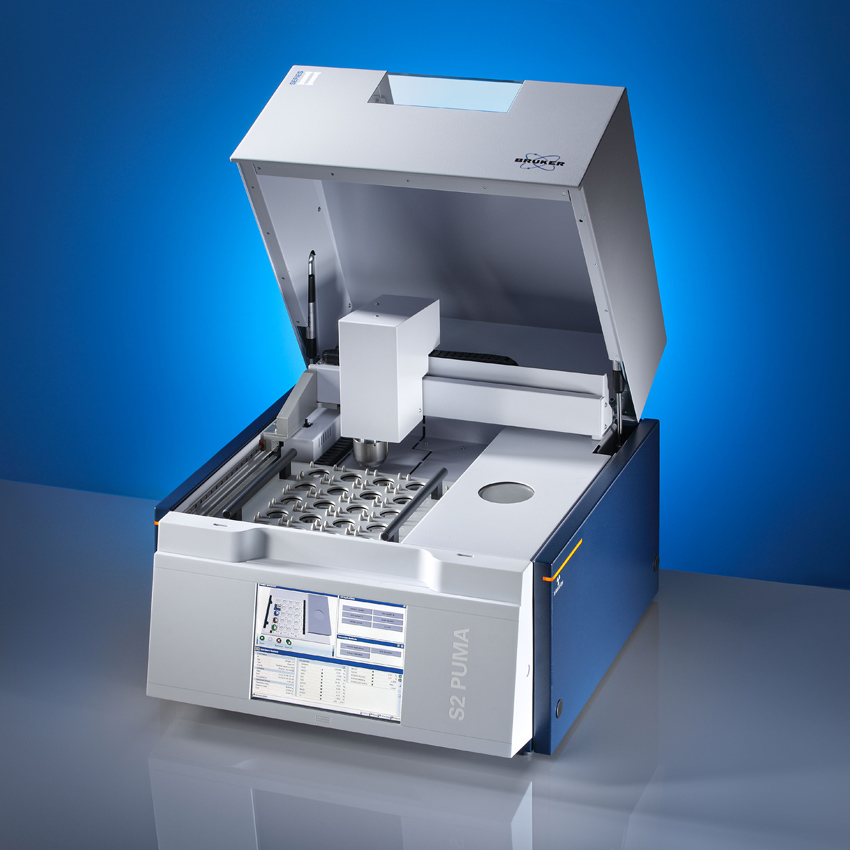

벤치탑 EDXRF 유닛의 WDXRF 샘플 처리 – S2 PUMA 시리즈 2 XY 자동 체인저에는 액체 샘플 감지기능이 있는 20위치 샘플 트레이와 샘플 그래버가 장착되어 있습니다.

이 계측기는 S2 PUMA 시리즈 2가 통합 된 사용자 친화적 인 TouchControl™ 터치 스크린으로 작동 할 수있는 생산 라인에서 더 큰 샘플 볼륨에 이상적입니다.

샘플 처리

  • 최대 20개의 시료의 자율 분석
  • 측정 중에도 시료 유형 및 주문은 언제든지 변경할 수 있습니다.
  • 분석 중에 다른 샘플 배치가 있는 트레이를 교환할 수 있습니다.

전력 및 속도

  • 직접 여기 빔 경로는 50 와트 전력을 최대한 활용합니다.
  • 초고수율과 우수한 에너지 분해율을 갖춘 새로운 하이센스™ 실리콘 드리프트 검출기(SDD)

계측기 보호

  • SampleCare™ 중요한 계측기 구성 요소를 보호합니다.
  • Smart-UPS: 정전시 섬세한 샘플이 샘플 챔버에서 검색된 후 시스템을 안전하게 종료합니다.

S2 PUMA 시리즈 2 – 자동화

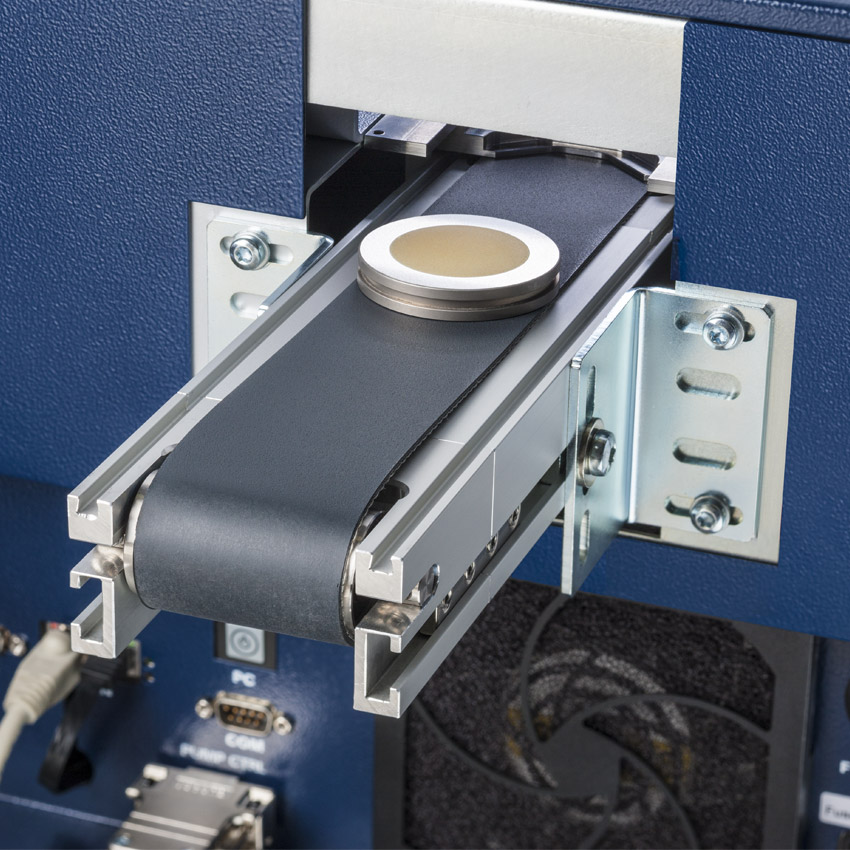

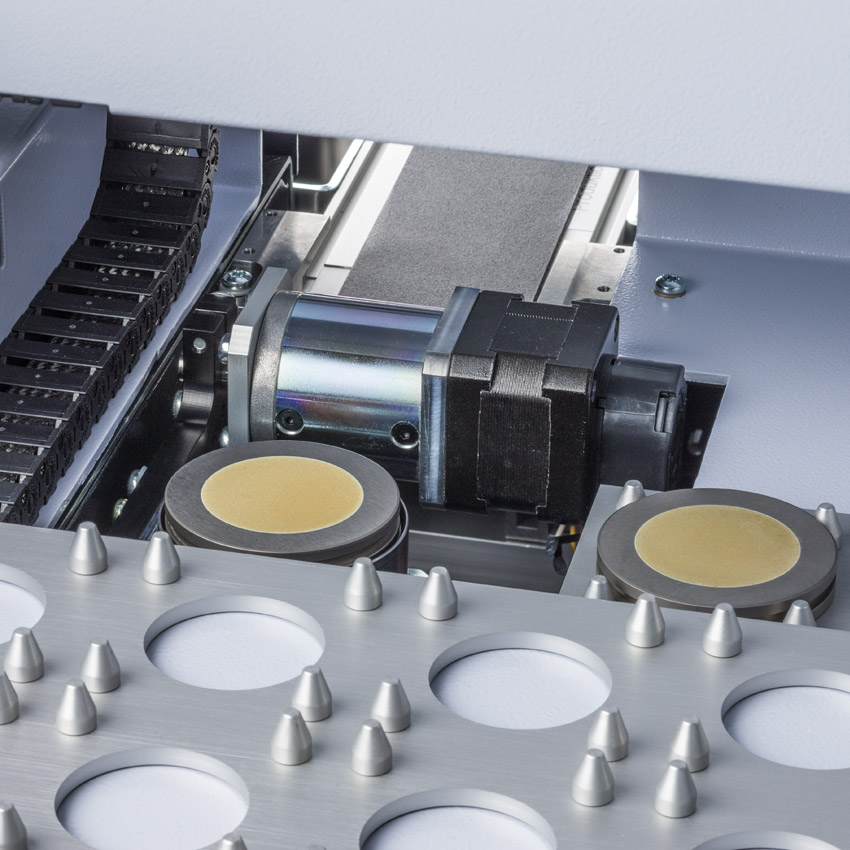

전문적으로 완전 자동화 된 실험실에 통합 할 수있는 유일한 벤치 탑 EDXRF. S2 PUMA 시리즈 2 자동화는 원소 분석 24/7에 대한 결과를 제공합니다. 계측기는 컨베이어 벨트 또는 로봇 암 링크를 통해 준비 모듈에 연결할 수 있습니다. 샘플 피드 인터페이스는 계측기의 뒷면에 있으므로 XY 자동 체인저 기능을 완전히 사용할 수 있습니다. EasyLoadTM XY 트레이 외에도 기기 내부의 버퍼 위치는 언제든지 자동화 및 오프라인 샘플을 원활하게 처리할 수 있도록 합니다.

HD 카메라는 샘플 검증에 사용할 수 있습니다: 하룻밤 사이에 실행되는 자동화 링의 샘플은 직원이 돌아올 때 아침에 더 이상 사용할 수 없습니다. 유용한 유효성 검사 도구로 카메라에서 자동으로 촬영한 사진은 실패한 샘플 표면과 같은 식별에 도움이 되므로 의심스러운 분석 결과를 명확히 하기 위한 귀중한 정보를 제공할 수 있습니다.

LIMS 호환 계측기는 프로세스 제어 장치와 브루커의 전용 AXSCOM 소프트웨어 패키지를 통해 통신할 수 있으며 기존 또는 새로운 실험실 환경에 대한 완전한 통합을 보장합니다.

주요 이점

24/7 생산 제어

  • 컨베이어 벨트 또는 로봇 암 링크 업
  • 샘플 검증을 위한 HD 카메라
  • AXSCOM과 완벽하게 호환되는 LIMS
  • 트레이의 샘플을 중간에서 분석할 수 있습니다.

빠른 - 강력한 - 정확

  • 브루커의 빠른 하이센스™ 실리콘 드리프트 검출기와 강력한 (50 와트) X 선 튜브의 조합은 짧은 측정 시간과 우수한 데이터 품질을 초래한다.
  • 나트륨(Na)과 같은 요소의 최상의 분석 성능을 위한 전용 광 요소 구성

혜택

HighSense™ 기술로 짧은 측정 시간

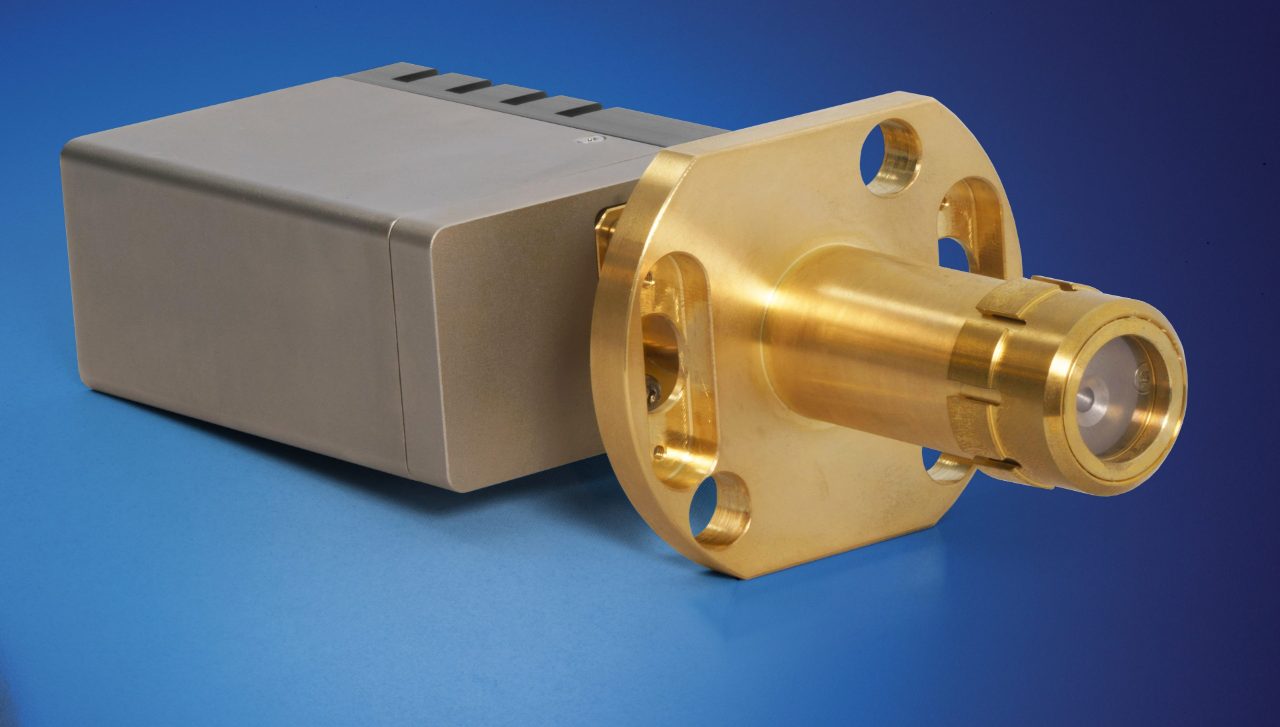

HighSense 검출기는 높은 수량과 우수한 에너지 해상도를 위해 빠른 8k 멀티 채널 분석기(MCA)가 장착되어 있습니다. 새로운 HighSenseTM XP 검출기는 S2 PUMA 시리즈 2의 하이센스 실리콘 드리프트 검출기(SDD) 생성에 최신 추가되었습니다.

매우 높은 전송 그래핀 창 덕분에 HighSense XP는 EDXRF에서 감지할 수 있는 모든 요소에 대해 동급 최강의 감도를 제공합니다. 새로운 최첨단 검출기 프로파일링 기능과 함께 HighSense XP는 벤치탑 EDXRF 계측기에 대한 새로운 표준을 설정합니다.

HighSenseTM는 파워를 속도로 바꿉니다.

S2 PUMA 시리즈 2의 직접 여기 빔 경로는 고출력 50 와트 X선 튜브를 최대한 활용합니다. 시료의 모든 요소중 최적의 여기는 최대 50kV 전압, 최대 2mA 전류, 밀접하게 결합된 빔 광학 및 10위치 기본 빔 필터 체인저로 보장됩니다. HighSenseTM 검출기 기술과 함께 이 기술은 즉시 상환됩니다: 더 나은 검출 한계, 더 높은 정밀도, 짧은 측정 시간!

샘플 케어™와 높은 가동 시간

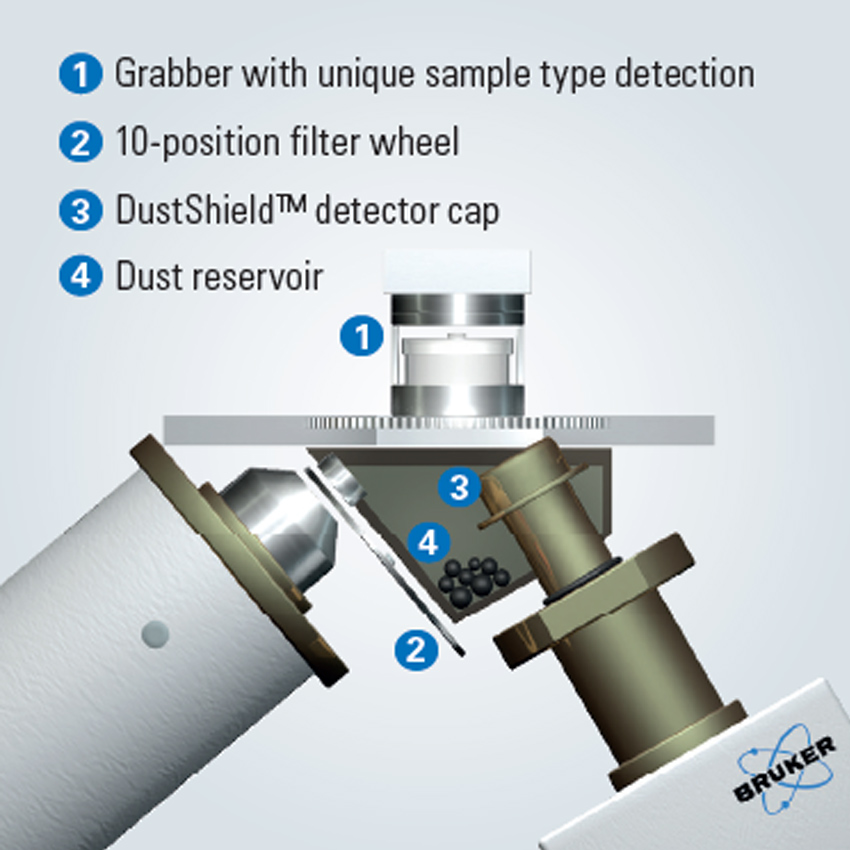

SampleCare™오염으로부터 중요한 계측기 구성요소를 보호하는 독특한 다층 시스템입니다. X선 튜브와 검출기를 액체 샘플의 유출, 고체 샘플 입자 및 먼지로부터 보호합니다. 검출기 헤드는 더스트쉴드(dustShield™)로 보호되며 교체하기 쉬운 캡인 고전송 필름이 있습니다. 튜브는 필터 휠에 의해 보호됩니다. 샘플 유형 감지(XY 자동 체인저/자동화만)는 시스템이 진공 상태인 동안 액체 샘플 분석을 방지합니다.

sampleCare™ 높은 가동 시간과 쉬운 유지 보수를 의미합니다!

TouchControl™을 통해 직관적인 작동

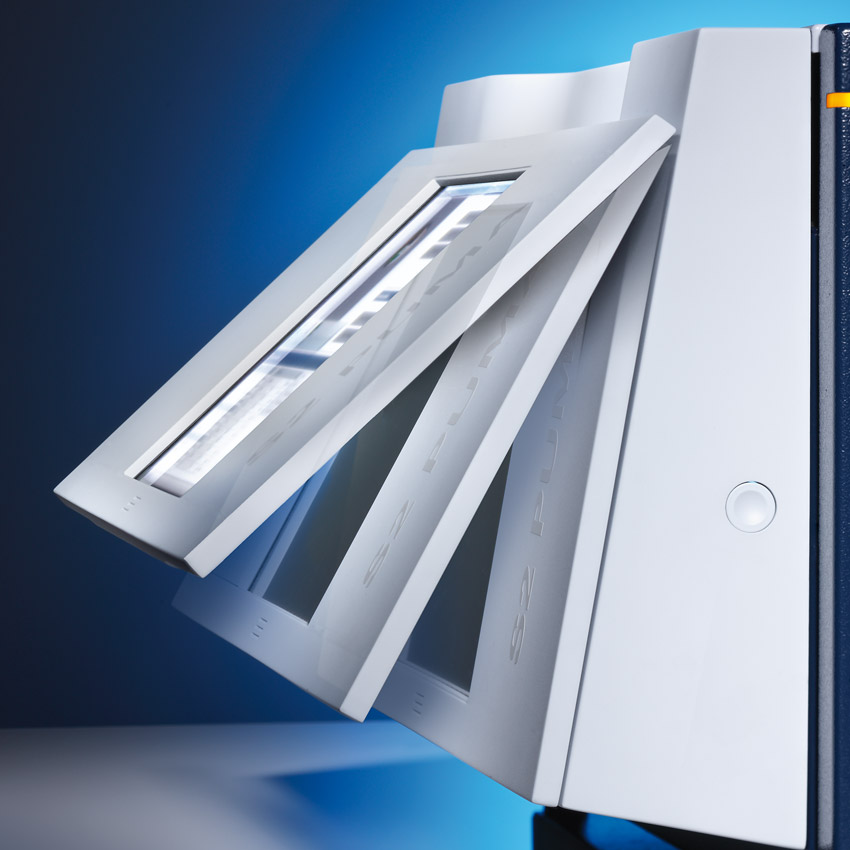

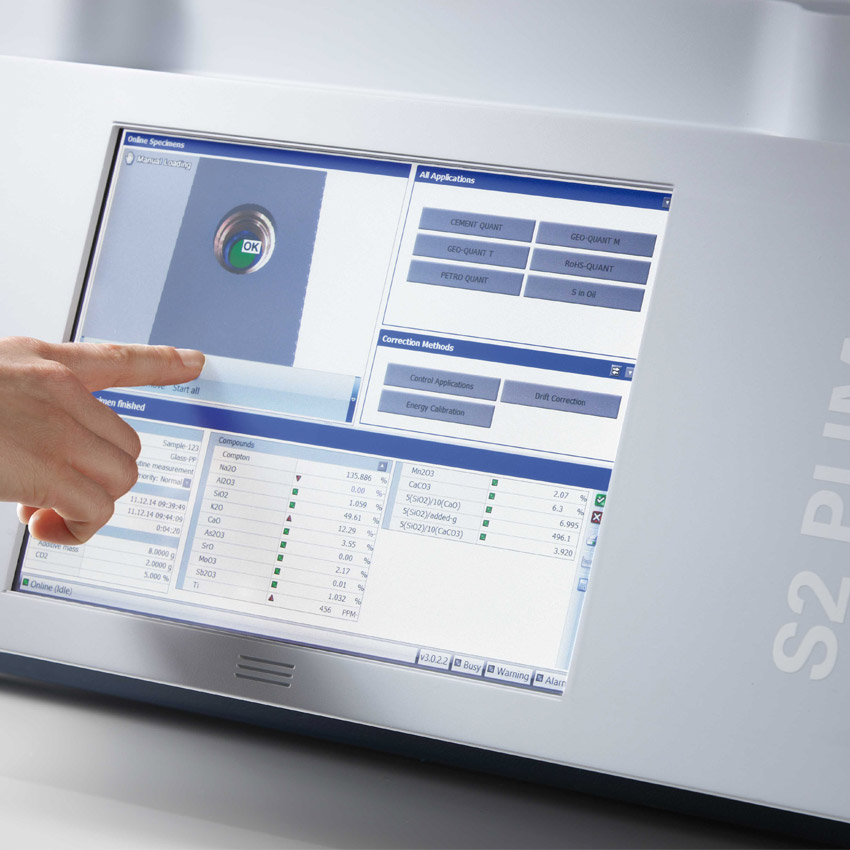

TouchControl™ 가장 쉬운 악기 작동을 위한 S2 PUMA 시리즈 2의 통합 터치 스크린입니다. TouchControl 사용자 인터페이스를 사용하면 최소한의 교육만으로 사용자는 일상적인 측정을 실행할 수 있습니다. 메인 화면의 타일은 기기 구성 및 교정에 대한 액세스를 제한하면서 중요한 기능을 쉽게 사용할 수 있도록 합니다.

  • 섬 모드: 외부 PC 없이 일상적인 분석
  • 기기 작동에 충분한 짧은 훈련 시간
  • 장갑 친화적인 터치스크린
  • 9개 언어로 제공되는 소프트웨어
    (영어, 독일어, 프랑스어, 스페인어, 포르투갈어, 이탈리아어, 러시아어, 중국어, 일본어)
  • 분광계 구성에 대한 제어된 액세스는 높은 계측기 가동 시간 및 데이터 무결성을 보장합니다.

SPECTRA.ELEMENTS 소프트웨어 제품군

SPECTRA. ELEMENTS는 S2 POLAR, S2 PUMA 시리즈 2 및 S6 JAGUAR를 위한 강력하고 직관적인 분광계 소프트웨어입니다. 전체 분광계 제어를 위한 다양한 도구를 제공하며 사용자와 함께 개발되었습니다: 통합 된 디자인은 부동 창을 피하고 탭 기반 레이아웃으로 모든 기능에 빠르게 액세스 할 수 있습니다.

원활한 운영을 위한 전용 사용자 수준, 데이터 관리 전략에 대한 불만

공정 및 품질 관리를 위해 공백, 중복 및 품질 검사를 설정할 수 있습니다.

다시 측정하지 않고 분석 결과의 재평가를 위한 평가 플러그인

맞춤형 자동화된 데이터 내보내기를 위한 사후 처리 도구

포함된 모든 필요한 연결과 호환되는 전체 LIMS


옵션 추가 기능

FDA 규제 산업의 제품 품질 애플리케이션을 위한 21 CFR Part 11 호환 버전

빠르고 편리하며 신뢰할 수 있는 표준분석용 SMART-QUANT FP

가장 쉬운 루틴 시스템 운영을 위한 TouchControlTM 인터페이스

기기 설치와 함께 IQ/OQ 절차가 제공됩니다.

SMART.QUANT FP

SMART-QUANT FP는 S2 PUMA 시리즈 2의 계기 소프트웨어 패키지 SPECTRA의 완전히 통합된 구성 요소로 제공됩니다. ELEMENT는 최소한의 사용자 입력으로도 고체, 융합, 압착, 분말 또는 액체 재료에 대한 신뢰할 수 있는 원소 조성물을 제공합니다.

  • 원소 범위: 불소에서 아메리슘까지 (F – 오전)
  • 농도 범위: ppm ~ 100%
  • 대기 모드: 공기, 헬륨, 진공
  • 최대 발전기 전압: 30 kV 및 50 kV

SMART-QUANT FP는 전체 기본 매개 변수 (FP) 모드에서 작동하도록 설정되어 있습니다 - 이것은 교정이 필요하지 않습니다!

  • 알 수 없는 샘플의 빠르고 신뢰할 수 있는 분석을 위한 푸시 버튼 솔루션
  • 모든 애플리케이션의 요구에 맞게 조정 가능한 표준화 솔루션
  • 전체 작업자 유연성을 위한 선택적 경험적 배경을 갖춘 강력한 FP 기계
  • 피크 식별 및 중복 보정을 갖춘 지능형 알고리즘
  • 빠른 평가를 위한 요소 ID
  • 알고리즘을 최적화하고 측정을 다시 평가하기 위해 플러그인 평가
  • 글로벌 드리프트 보정

응용

사양

S2 PUMA Series 2 Specifications



Specification

Benefit

Element Range

Sodium to americium (Na – Am)

Carbon to americium (C – Am) with light element (LE) detector

Covers most of the periodic table of elements

Concentration Range

From ppm to 100 %

Measures major and trace elements in one sample

X-ray Tube

Pd or Ag anode; 50 W, max. 2 mA, max. 50 kV (30 kV available)

High power combined with direct excitation and closely-couples beam optics for optimal analytical performance

Primary Beam Filters

10-position automatic filter changer

Optimized excitation for enhanced peak-to-background ratio. Protects the X-ray tube.

Detector

HighSense™ (Na – Am)

HighSense™ LE (C – Am)

Peltier cooled Silicon Drift Detector (no need for liquid nitrogen) protected DustShield™

Super-high count rates and excellent energy resolution.

Collimator Masks*

1, 3, 8, 12, 18, 23 and 28 mm (34 mm without mask)

For small spot analysis

Sample Observation*

Integrated HD video camera

For exact sample positioning and documenting the measurement position on a sample

Atmosphere Modes

Air mode

For heavier elements in all sample types

Vacuum mode*

Best light element performance for stable samples and lowest cost of operation

Helium mode*:

For best light element analysis in volatile liquids such as fuels

Helium mode with reduced pressure*

For best light element performance with non-volatile liquid and loose powder samples and lowest helium consumption

Nitrogen mode*

Cost saving analysis of liquid samples

TouchControl™*

Integrated 12.1” TFT touchscreen, adjustable, languages: English, German, French, Spanish, Portuguese, Italian, Russian, Chinese and Japanese (others on request)

Easy and Failsafe operation (only minimal training required)

Sample Types

Loose powders, granules, solids, pressed pellets, fused beads, and liquids

Analyze all sample types

Sample Rotation*

Spins all sample types and sizes

For better measurement statistics with inhomogeneous samples

Connectivity

Built-in Ethernet port RJ45, 3x USB ports for mouse, keyboard, printer

Easy to connect to your network

Power Requirements

100-240 V, 50/60 Hz, max. power consumption 600 VA

Standard wall plug

Quality & Safety

DIN EN ISO 9001:2015, DIN EN ISO 14001:2015, 2006/42/EC (CE-certified Machinery directive), 2014/35/EC (Electrical equipment), 2014/30/EC (Electromagnetic Compatibility), German Type Approval and Vollschutz according to BfS RoV, fully radiation-protected system; radiation <1 μSv/h (H*), Compliant to ICRP, IAEA, EURATOM

*optional packages

S2 PUMA Series 2

Single

S2 PUMA Series 2

Carousel

S2 PUMA Series 2

Mapping-Stage

S2 PUMA Series 2

XY Autochanger

S2 PUMA Series 2

Automation

Single position,

Manual loading

EasyLoad™ Carousel sample

tray with 12 or 18 positions,

removable to make room for

large bulk samples

Single position,

Manual loading

EasyLoad™ XY sample tray

with 20 positions, removable;

Grabber with automatic liquid

sample detection

EasyLoad™ XY sample tray with 20 positions, removable;

Grabber with automatic liquid

sample detection;

Interface to conveyor belt or robot arm link-up to sample preparation

Up to 51.5 mm (2.03") Ø;

Liquid cups up to 50 ml

Up to 51.5 mm Ø; Liquid cups up to 50 ml; Bulk samples up to 450 x 420 x 106 mm (width x depth x height)

Up to 152 mm Ø; customized inserts available on request

Up to 40 mm Ø and

38 mm height in sample holders, or 51.5 mm Ø as sample ring; Liquid cups up to 20 ml

Up to 40 mm Ø and 38 mm height, or 51.5 mm Ø as sample ring; Liquid cups up to 20 ml

67 x 71 x 37 cm (width x depth x height); 87 kg



67 x 71 x 57 cm (width x depth x height); 130 kg



67 x 71 x 57 cm (width x depth x height); 132 kg



67 x 71 x 61 cm (width x depth x height); 108 kg



67 x 71 x 61 cm (width x depth x height); 110 kg
