NMR 软件

SmartDriveNMR

全自动化的高质量数据分析软件

亮点

亮点

优质数据
轻松获取
出色的采样能力
极高灵活性+全自动化操作=核磁专家和新手兼顾
小分子
短时间内即可获取高质量核磁数据

SmartDriveNMR 系列培训视频

SmartDriveNMR和系列培训视频简介

监控 SmartDriveNMR 运行并检查结果

在谱仪上设置 SmartDriveNMR

进一步的测量和总结

用 SmartDriveNMR 进行第一次测量

对于任何分析调查来说,收集正确类型的NMR数据,并为手头的问题定制最佳参数都至关重要。然而,这一过程可能很耗时、费力,并且需要专业的核磁知识。

SmartDriveNMR是每个化学研究人员的理想工具——这款软件易于操作,在定义复杂的研究实验方面具有极高的灵活性。


点击按钮,获取3个月的免费评估License,只需要注册/登录即可。

特点

特点

  • SmartDriveNMR完全集成在IconNMR中
  • SmartDriveNMR支持所有主要参数集
  • SmartDriveNMR可针对具体样品,设置为启用(active)或禁用(non-active)状态
  • 支持自动浓度测定和结构验证
  • 2D实验采用非均匀采样法(NUS)进行,并采取故障安全方式

深入了解SmartDriveNMR吧!

优势

优势

  • 动态主动决策,节省时间
  • 保证生成高质量的谱图
  • 极高的灵活性让NMR专家和新手皆可充分利用SmartDriveNMR

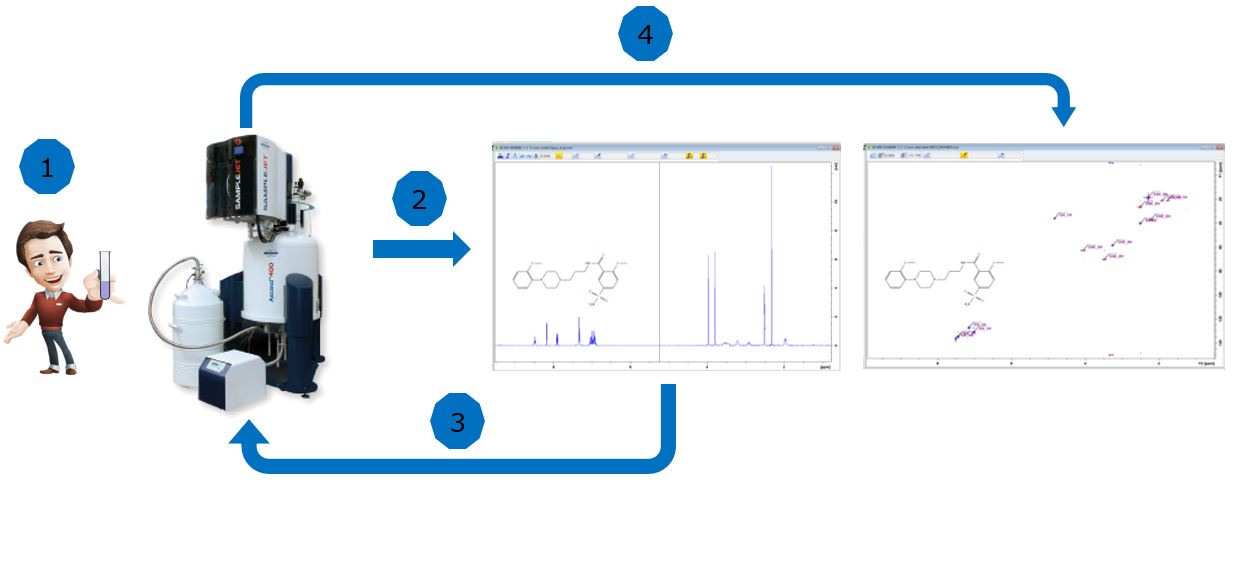

SmartDriveNMR 工作流程

  1. 用户可使用 IconNMR 创建并提交核磁数据的采集工作。其工作的描述中主要包含时间分配信息,以及可能包含的结构信息(.mol 文件)
  2. 该软件可快速采集并分析一维氢谱
  3. 该软件会根据问题的复杂性和信号强度的分析结果,优化相关参数后再进行下一步的实验
  4. 如果时间足够,该软件会安排以全自动模式执行后续实验并获取相应结果。如果分配的时间过短,无法获得高质量的数据,该软件会给出后续实验的建议

应用

应用

不会失误的 (NUS)非均匀采样(NUS)

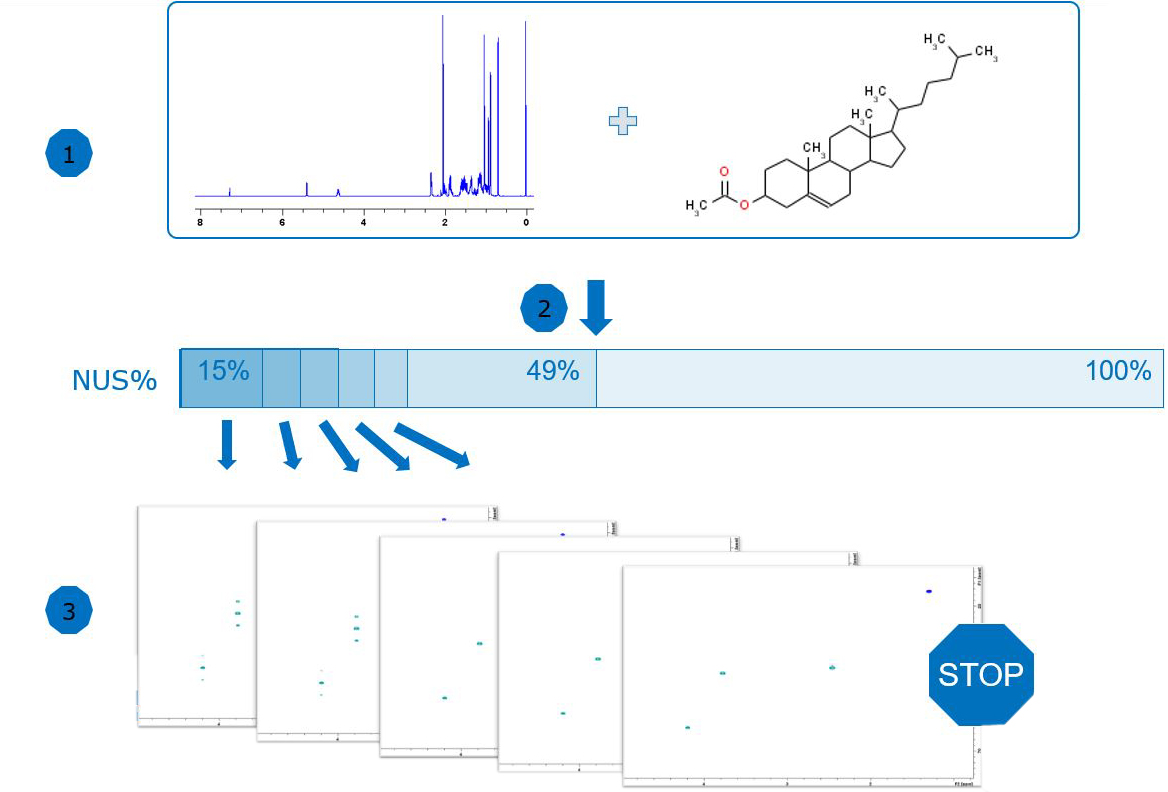

NUS 是一种适用于 nD NMR 实验的采集技术,在采集过程中跳过一定量的间接维度增量,然后进行采集后数据重建。正确使用时,可以在不影响数据质量的情况下节省时间。最佳设置取决于所调查的样品,并由SmartDriveNMR 在自动化中进行设置。

以1D 质子波谱和结构(如果有的话)作为输入(1),估计出取样量(NUS%)的保守上限(2),如 49%。现在,2D 实验的采集是以一个明显低于保守估计的NUS%,例如15%开始。采集继续进行,逐步增加NUS%,直到谱图达到高质量,没有伪影,而不通过保守估计(3)。

主动决策

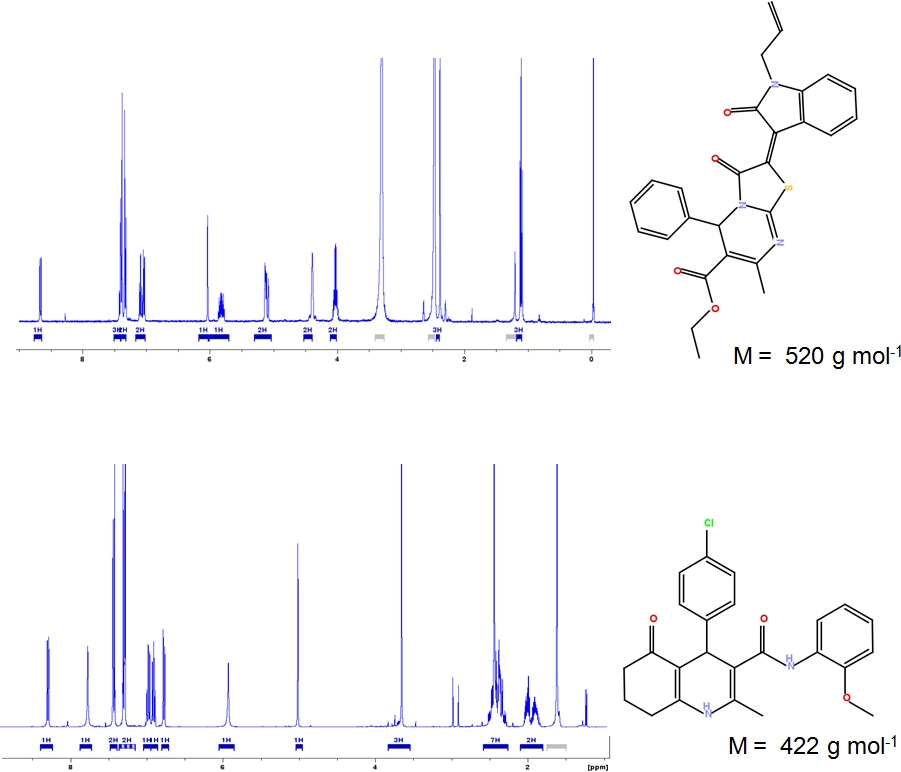

即时主动决策,节省了实验时间——单纯考虑结构可能在两种情况下都需要HSQC。

图的上半部分:SmartDriveNMR,多子分离良好,直接分配。

→ OPTIME 模式下:不会获取HSQC。

图的下半部分:SmartDriveNMR,CH/CH2区域的多子重叠,HSQC将提高分辨率

→ OPTIME 模式下:将设置HSQC。

有关SmartDriveNMR不同工作模式的描述,请参见技术细节部分。

检查不同大小和浓度的分子

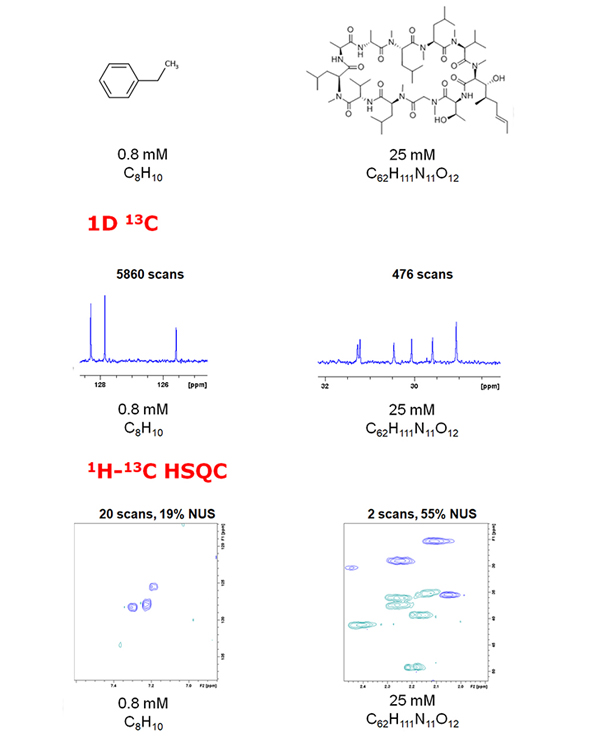

为了展示 SmartDriveNMR 的灵活性,我们使用不同的NMR样品来测试该软件:分子的浓度和大小变化很大。测量是通过配有室温探头 iProbe 的 400 MHz AVANCE NEO 波谱仪完成的。SmartDriveNMR 以 MAXperiment 模式运行。

SmartDriveNMR 在完全自动化的情况下,设法为所有使用的样品获取良好的 1D 13C 和 2D 1H-13C HSQC 谱图,但实现这一目标的参数差异很大。对于碳谱,扫描次数的范围超过10倍,从浓度为25 mM 的样品的476 次,一直到0.8mM 的样品的5860 次。对于浓度更高的300mM 的第三个样品,软件只扫描了10 次就达到了良好的谱图质量(未显示谱图)。

HSQC 实验设置了256 个碳维度的增量,但使用 NUS 实际测量数据点的部分在19% 到55% 之间。对于扫描量也可以看到类似的动态——这从25mM 浓度的样品的2 个到0.8mM 浓度的样品的20 个不等。

优化后的 1D 13C 采集

从1D 1H 实验的扫描次数是保守估计的1D 13C 实验,考虑到探头设计(1)。在这个例子中,扫描次数设置为1024 次。

在采集时,信噪比会在扫描一些样品(本例中为256)后确定,并与SmartDriveNMR(2)设定的预期信噪比进行比较。

如果尚未达到所需的信噪比,则通过增加扫描次数延长采集时间——随后确定新的信噪比(3)。

重复这一过程,直到达到所需的信噪比(4),然后终止采集(在本例中为600次扫描)。

技术参数

技术细节

SmartDriveNMR 是IconNMR的一个完全集成的部分,需要额外的License。

激活是由谱仪管理员为每个用户组单独管理的。用户可以自主决定是否将 SmartDriveNMR用于每个单独的样品;用户需要输入操作模式和每个样品的最大允许时间。下表描述了不同的可用模式。

运行模式 表现
FIXperiment 实验完全按照用户的设置进行,没有参数优化。测量时间直接从设置的实验中得出。
所见即所得
OPTime 只有在给定时间内对给定合成控制任务高度有利的实验,才会进行优化参数。
优化波谱仪使用时间
MAXperiment 所有在技术上可行且适合给定时间的实验,都将以优化的参数进行。
可行范围内获得最多实验次数

为了最好地突出 OPTime 和 MAXperiment 模式之间的区别,我们选择一个含有丰富的非常简单的少量物质(如乙醇)的NMR样品。在OPTime中,在侦察实验后直接终止采集,而在MAXperiment中则充分利用了完整的实验组合。

设置 实验结果
OPTime,60分钟 1D 1H in < 3 min
MAXperiment,60分钟 1D 1H, HSQC, 1D 13C, HMBC in ca. 50 min
