Technologie Bruker FM :

MIR-FIR/THz Spectroscopie en une mesure

Technologie Bruker FM

MIR-FIR/THz Spectroscopie en une mesure

 L' extension du moyen IR vers la plage spectrale de l'IR lointain en dessous de 400 cm-1 présente un intérêt général pour l'analyse vibrationnelle moléculaire pour divers domaines d'application et branches industrielles. Jusqu'à présent, pour étendre la plage spectrale, un ou plusieurs séparatrices et détecteurs IR lointains supplémentaires sont nécessaires et l'utilisateur doit ouvrir manuellement le banc d'optique du spectromètre.

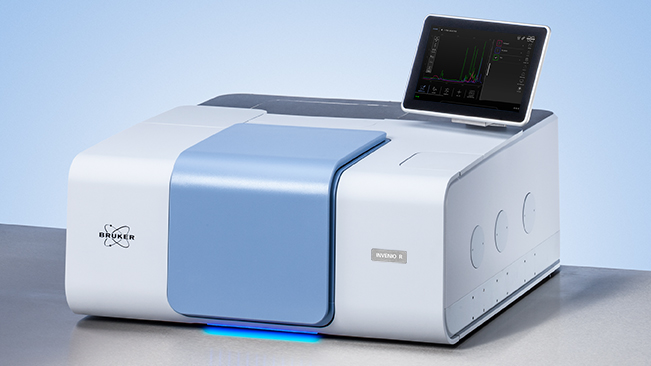

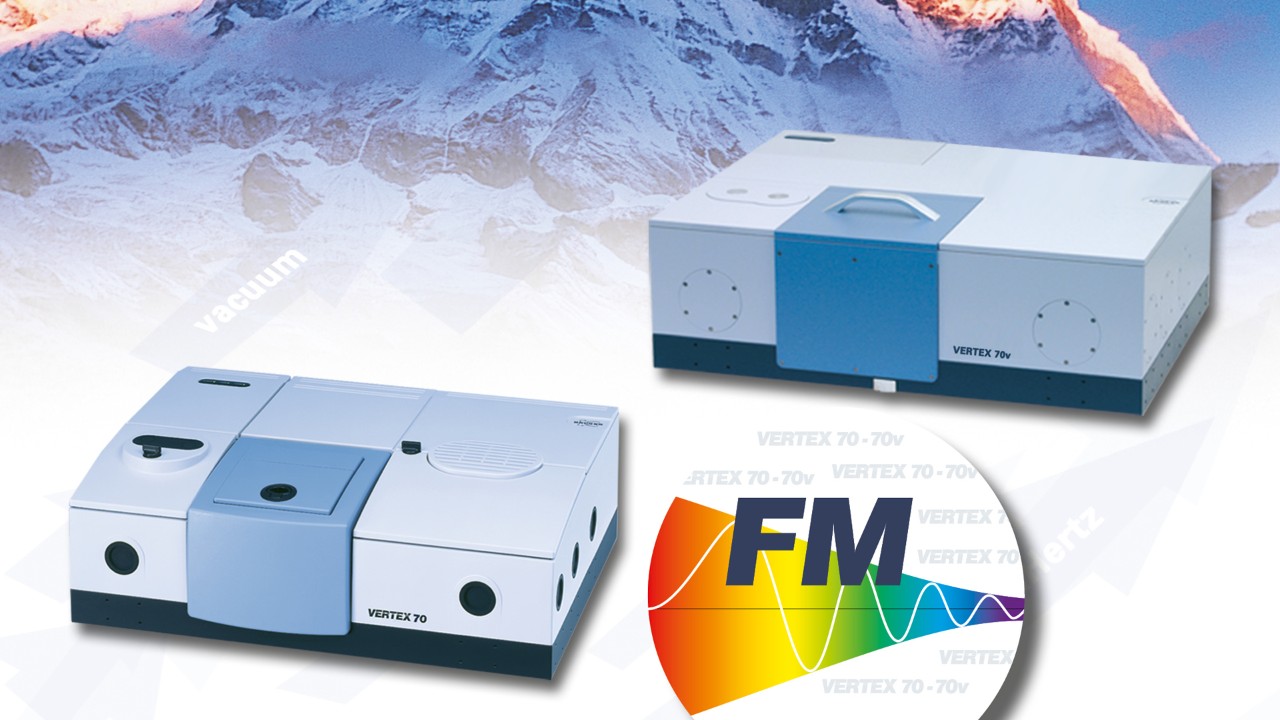

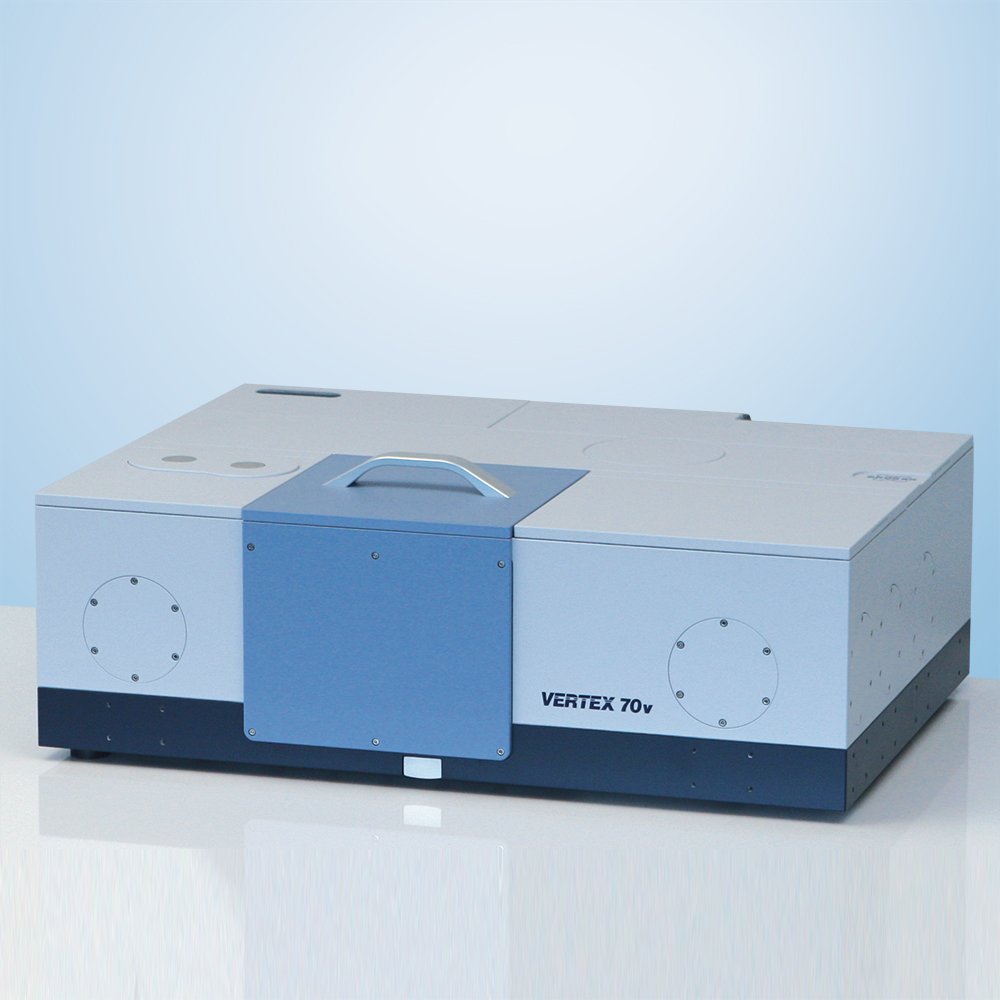

La technologie unique Bruker FM pour les spectromètres de recherche VERTEX 70v et INVENIO-R qui combine une séparatrice large gamme spectrale, un détecteur DTGS à large gamme et la source IR standard pour couvrir la gamme spectrale de 6000 cm-1 à 50 cm-1 (Pour l'INVENIO-R de 6000 cm-1 à 80 cm-1) en un seul scan pour tous les types de mesures de transmission, de réflectance et d'ATR.



Avantages de Bruker FM

  • Spectre infrarouge complet du moyen et lointain IR en une seule fois
  • Gain de temps en une seule mesure
  • Acquisition de l’information spectrale vibrationnelle moléculaire complète
  • Pas de rupture des conditions de purge ou de vide pour l'échange de composants optiques
  • Aucun risque de toucher ou d'endommager des composants optiques coûteux et sensibles
  • Pas besoin de dispositifs d'échange complexes et exigeants
  • Tous les composants optiques sont insensibles à l'humidité

Principaux domaines d'application de Bruker FM

  • Chimie inorganique et organométallique
  • Recherche et Développement sur les semi-conducteurs
  • Études sur les charges dans mes polymères et les pigments de couleur
  • Analyse géologique et rocheuse (exploitation minière)
  • Analyses des additifs et principes actifs en pharmacologie
  • Différenciation des polymorphes
  • Identification de la cristallinité
  • Comparaison de produits et de matériaux
  • Spectroscopie d'étude de matrice à basse température

Lire le résumé sur la spectroscopie de la gamme spectrale IR Moyen et lointain
en une seule étape AN M118.

Charges dans les polymères

Analyse des charges et des pigments colorés

  • Une seule mesure par échantillon pour toute la gamme spectrale MIR-FIR/THz
  • Informations complémentaires sur les charges inorganiques dans les polymères
  • Identification des polymères grâce à la bibliothèque FIR-MIR dédiée

Les polymères ont été largement utilisés dans diverses branches industrielles et dans la vie quotidienne. La plupart des polymères sont mélangés avec des additifs et charges pour optimiser les propriétés du produit fini.

Pour la caractérisation complète de ces matériaux composites, non seulement la gamme spectrale IR moyen mais également IR lointain est intéressante. La région IR du moyen IR (4000 cm-1 – 400 cm-1) offre des informations précieuses sur la composition et la structure des composés organiques. En revanche, la région FIR/THz (en dessous de 400 cm-1) fournit des informations importantes sur les vibrations des groupes fonctionnels contenant des atomes lourds dans des composés inorganiques..

Seule l'étude combinée dans la gamme spectrale du Moyen et lointain IR apporte une solution optimale pour la caractérisation complète des matériaux polymères modernes. La technologie unique Bruker FM pour les spectromètres IRTF VERTEX 70v et INVENIO couvrant toute la gamme spectrale du  MIR-FIR/THz de 6000 cm-1 to 50 cm-1 (for INVENIO R 6000 cm-1 to 80 cm-1) en une seule mesure est l'outil idéal pour cette application.

Identification des charges (deux exemples) :

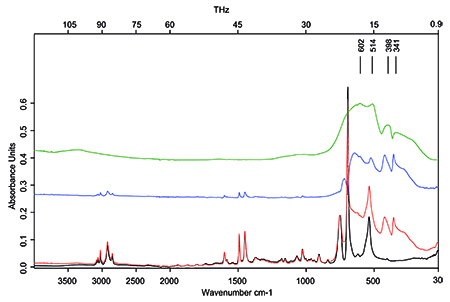

Polystyrène chargé avec de l'oxyde de titane.

Lisez le résumé sur l’identification des charges inorganiques dans les polymères par les études combinées en ATR et MIR-FIR AN M123.

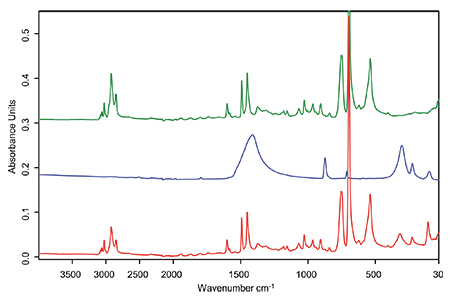

Copolymère d'acrylonitrile butadiène styrène chargé de trioxyde d'antimoine.
Différenciation de polymorphe

Identification de la cristallinité de l'échantillon

Le même composé chimique peut exister sous différentes formes solides comme des cristaux, des solvates, des solvates désolvatés ou des solides amorphes. Les diverses formes polymorphes présentent différentes propriétés physiques, telles que la solubilité, le point de fusion, la taille des particules, la vitesse de dissolution et l'hygroscopique, qui sont pertinentes pour la biodisponibilité des composés. Par conséquent, la différenciation et la caractérisation des polymorphes deviennent de plus en plus courantes pour les sociétés pharmaceutiques. La technologie unique Bruker FM offre la mesure de la gamme spectrale complète FIR-MIR en une seule étape et permet l'identification et le criblage polymorphes simultanés des échantillons.

  • Région du Moyen IR couvrant les vibrations moléculaires fondamentales pour l'identification de la substance
  • Région du Lointain IR couvrant les vibrations de la structure des molécules plus grosses et les vibrations intermoléculaires dans les réseaux cristallin
  • Toute la gamme spectrale informative du MIR-FIR/THz peut être couverte en une seule mesure.

Example d'application

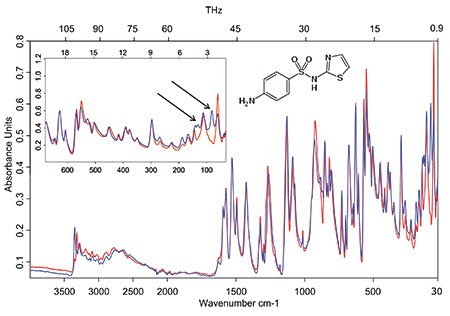

Spectra of different antibiotic sulfathiazole polymorphs.

Lisez la note technique de la spectroscopie FIR-MIR à large gamme spectrale Bruker AN M127.

Minéraux inorganiques

Géologie et chimie organique des métaux


La région spectrale FIR/THz joue un rôle très important pour l'étude des substances inorganiques qui impliquent des vibrations d'atomes plus lourds, car nombre de leurs bandes caractéristiques se situent en dessous de 400 cm-1. Grâce à la technologie Bruker FM pour les spectromètres de recherche IRTF VERTEX 70v et INVENIO R, des spectres lointains IR de haute qualité peuvent être obtenus simultanément avec les spectres MIR standard sans qu'il soit nécessaire de changer de composants optiques..

Un accessoire de réflexion totale atténuée (ATR) simplifie grandement la préparation des échantillons par rapport aux pastilles de polyéthylène traditionnels et à l'huile au Nujol en transmission. L'accessoire Platinum ATR de Bruker avec un cristal ATR diamant est idéal pour les opérations dans l'IR lointain en raison de son optique entièrement réfléchissante.

Cependant, les spectres ATR présentent des différences d’intensité et de position de bande par rapport aux spectres enregistrés en mode transmission. Dans la région du lointain IR et avec des échantillons inorganiques ayant un indice de réfraction plus élevé, les phénomènes peuvent être plus évidents. Le logiciel OPUS contient une fonction avancée de correction ATR, qui permet la comparaison des résultats FIR ATR avec les spectres de transmission de référence dans la littérature.

Example d'application

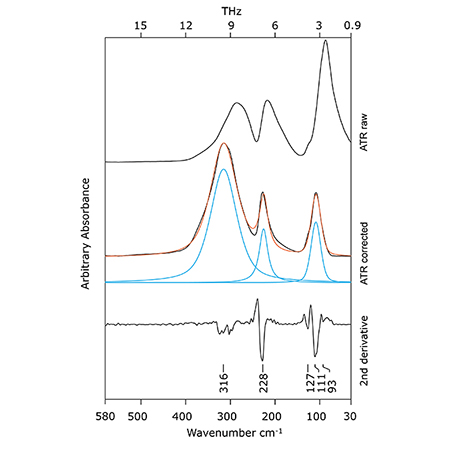

CaCO3 FIR ATR measurement.

Lisez la note technique sur les minéraux carbonatés et autres échantillons étudiés par spectroscopie lointain IR ATR AN M122.

Bibliothèque ATR MIR-FIR

Bibliothèque spectrale unique  IR/THz moyen et lointain

  • Gamme spectrale complète FIR-MIR, gamme spectrale de 4000-30 cm-1
  • Informations sur le composé
  • Idéal pour l'étude des polymères chargés
  • Utilisation de la technique ATR

En association avec la technologie unique Bruker FM pour les spectromètres de recherche VERTEX 70v et INVENIO R, une bibliothèque unique Bruker FM ATR pour une gamme spectrale complète du moyen IR au lointain IR est disponible. Cela simplifie grandement le processus de recherche et d’identification spectrale, en particulier dans la région FIR/THz. Cette bibliothèque est la première du genre à étendre la limite inférieure de la plage spectrale disponible de 400 cm-1 jusqu'à 30 cm-1. En combinant la technologie Bruker FM et la nouvelle bibliothèque FM ATR, votre propre bibliothèque MIR-FIR ATR comprenant toute la gamme spectrale MIR-FIR/THz peut être créée pour des classes de produits ou de composés dédiés.

Exemple d'application

Exemple de recherche de copolymère de styrène ( SB) contenant du carbonate de calcium.

Télécharger la note sur la bibliothèque Bruker FM ATR PN S39.
