Logiciel d'analyse de gaz

OPUS GA

Analyse des gaz aussi simple que possible.

FACILE D'UTILISATION

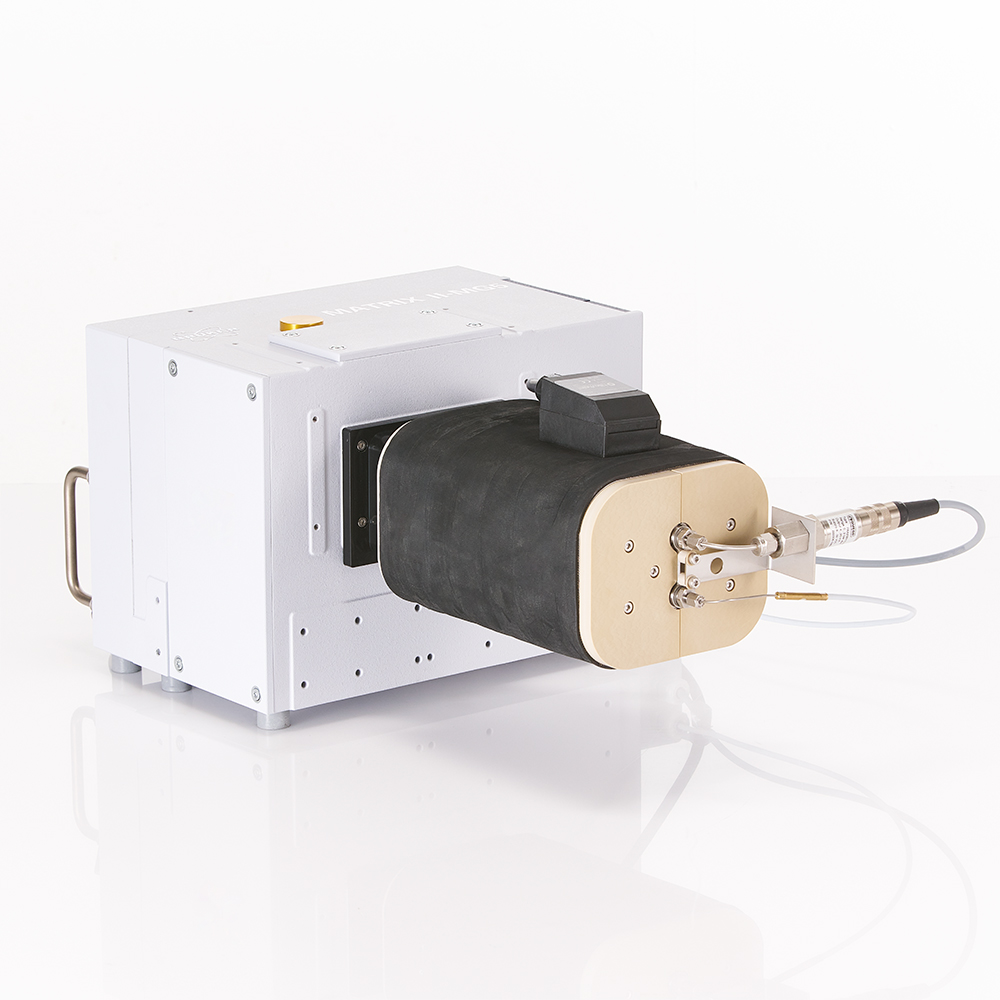

OPUS GA établit une interface utilisateur graphique facile à utiliser pour contrôler les analyseurs de gaz MATRIX-MG et OMEGA 5. L'utilisateur peut effectuer une identification et une quantification rapides, continues et entièrement automatisées des compositions de gaz avec un minimum d'effort de formation. Des connaissances spécialisées en spectroscopie ne sont pas requises..



PRECIS.

La quantification des composés gazeux est basée sur un algorithme d'ajustement non linéaire unique qui adapte un spectre de référence du composé cible au spectre mesuré. L'algorithme permet une détection et une quantification précises des composés même en présence de concentrations élevées de composés gazeux interférents, qui sont également pris en compte dans la procédure d'ajustement (plus de détails). L'influence des variations de température et de pression du gaz est prise en compte par la routine d'analyse.



INTEGRATION.

OPUS GA peut être intégré dans un système de contrôle de processus au moyen du module Modbus TCP/RTU. De plus, une sortie analogique et une interface Web pour la transmission des résultats d'analyse et de l'état de la mesure peuvent être proposées. Les données provenant d'appareils externes, tels que des capteurs O2 ou H2, peuvent être affichées dans OPUS GA via des entrées analogiques..



FLEXIBLE.

Grâce à la bibliothèque de gaz quantitative disponible, OPUS GA permet l'identification et la quantification de plus de 350 composés gazeux sans avoir besoin de mesures d'étalonnage. L’ajout d’une nouvelle méthode de quantification pour un composé supplémentaire ne prend que quelques clics dans OPUS GA. Au-delà de cela, des spectres de référence individuels peuvent être mesurés et ajoutés à la bibliothèque existante. À tout moment, les mesures existantes peuvent être réanalysées sur la base d’une bibliothèque mise à jour ou de méthodes de quantification modifiées sans réexécuter la mesure.



PREDICTIF.

L'outil de simulation sophistiqué du logiciel OPUS GA permet des simulations détaillées des spectres résultants de mélanges gazeux en tenant compte de concentrations de gaz variables. Les spectres sont simulés dans des conditions environnementales réelles, comme la température, la pression et la résolution spectrale. Les méthodes de quantification peuvent facilement être définies grâce à ces simulations puisque les spectres de l’analyte et des composés interférents sont montrés. Lorsqu'un ajustement est utilisé pour la quantification, les signatures IR des espèces de gaz inattendues sont directement visibles.

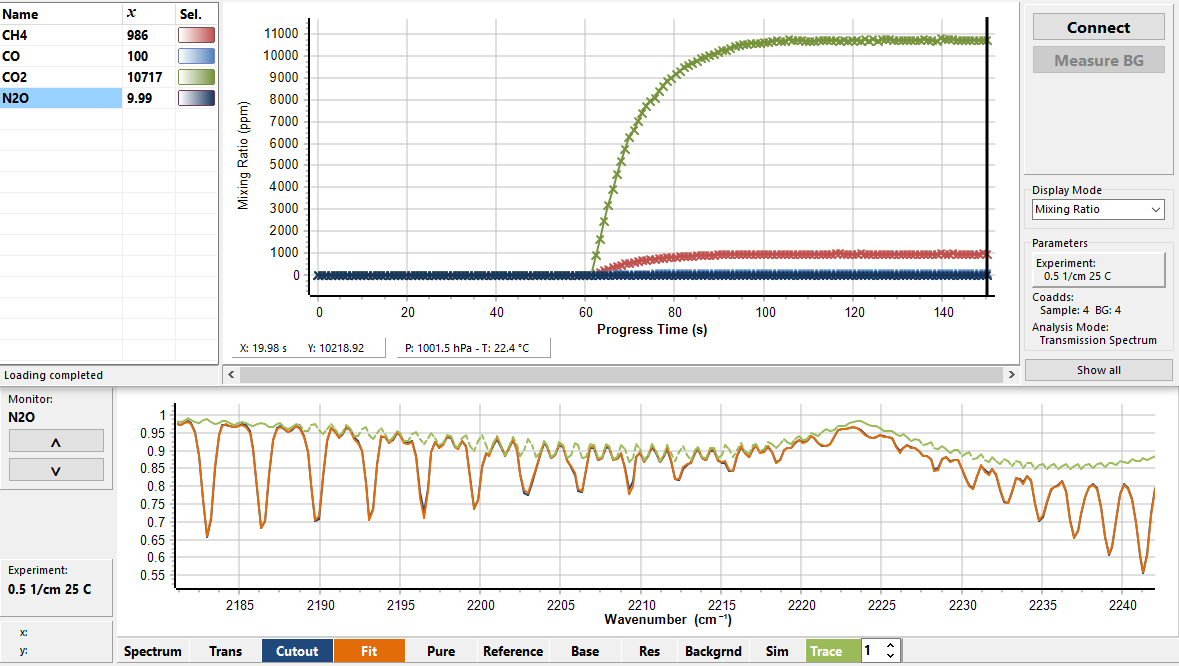

La fenêtre de série chronologique (en haut) affiche la concentration des composés gazeux sélectionnés en fonction du temps. Dans la fenêtre Analyse spectrale (en bas), les spectres mesurés peuvent être étudiés en détail. Le spectre mesuré (bleu), l'ajustement (orange) et la contribution du gaz cible N2O (vert) au spectre global sont affichés dans une région spectrale sélectionnée. Un excellent accord entre le spectre mesuré et l'ajustement est obtenu.

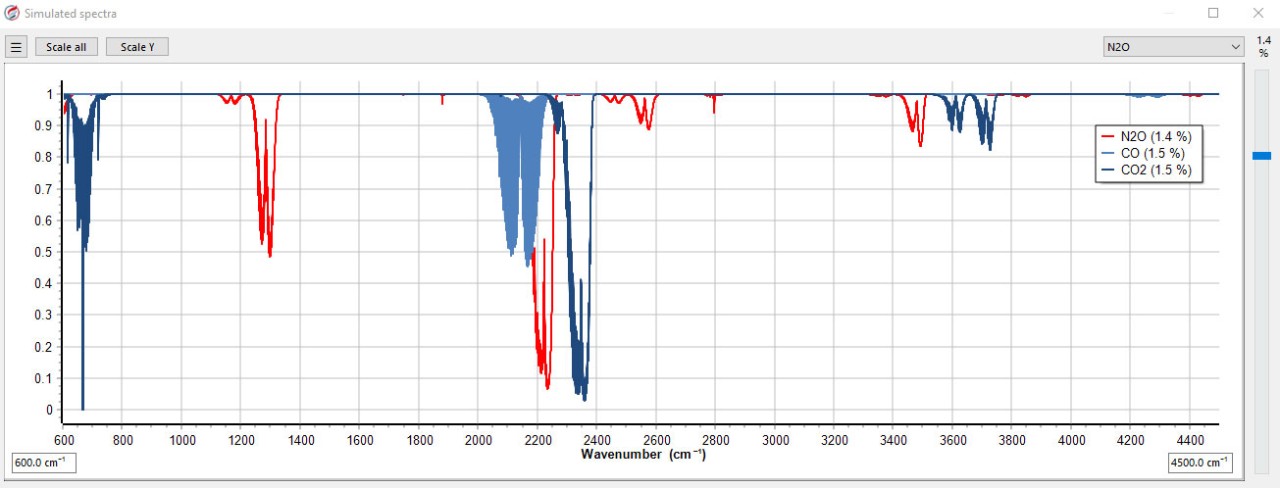

L'outil de simulation peut être utilisé pour visualiser les spectres IR des mélanges gazeux afin de définir ou modifier des méthodes de quantification. Les spectres de tous les composés faisant partie de la base de données spectrale (plus de 350) peuvent être simulés en tenant compte de la concentration, de la température, de la pression et de la résolution spectrale.
