Analyse thermique à l’échelle nanométrique
L’analyse nanothermale, lancée par Bruker, s’intègre à votre AFM
L’analyse nanothermale (nanoTA), lancée par Bruker, est disponible en tant que module qui s’intègre à votre AFM. Des centaines de laboratoires dans le monde utilisent la nanoTA pour aller au-delà des limites de l’analyse thermique traditionnelle, réalisant des inavenances en :
- Mesures de transition Tg et Tm sur les films minces et les domaines à l’échelle nanométrique dans les mélanges de polymères
- Variation spatiale de la liaison croisée des polymères; Taux de traitement/défauts dans les revêtements
- Matériaux composites
- Microscopie de température de transition pour quantifier et cartographier les transitions thermiques (TTM)
- Microscopie thermique à balayage (SThM) pour l’analyse des défaillances de l’appareil et d’autres applications
AFM + Mécanique

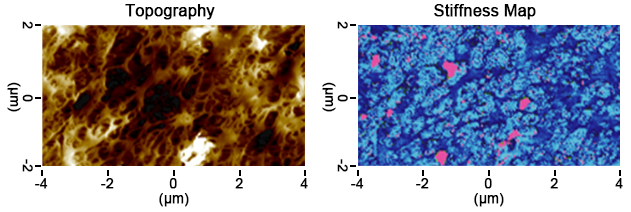

Les propriétés mécaniques de votre échantillon peuvent être recueillies à l’aide d’une méthode de résonance de contact pour cartographier les variations de rigidité simultanément avec la topographie. Une image de topographie et une carte de rigidité de 4μm x 8μm d’un mélange polymère à trois composants. La carte de rigidité, qui mesure la variation du module en analysant la résonance de contact du porte-à-faux, résout clairement les trois matériaux.
Cartographie nanomécanique et nanothermale des propriétés

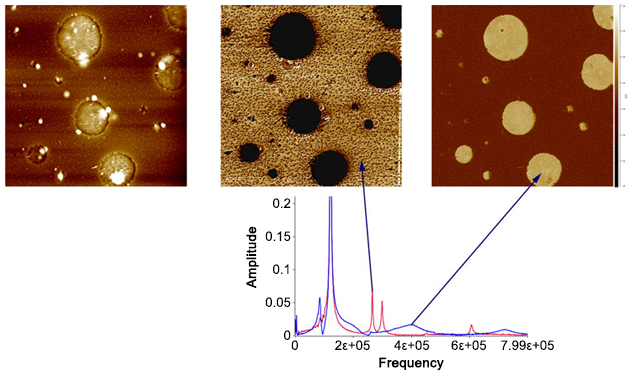

Lorentz Contact Resonance (LCR) simplifie l’imagerie sélective des composants dans les mélanges de polymères. Ci-dessus : Hauteur (à gauche) et images LCR (centre, droite) d’un mélange de polystyrène (PS) et de polyéthylène de faible densité (LDPE). Les images LCR ont été obtenues à deux fréquences de résonance de contact différentes correspondant à de fortes résonances du PS (centre) et de ldpe (à droite).
Sciences de la vie

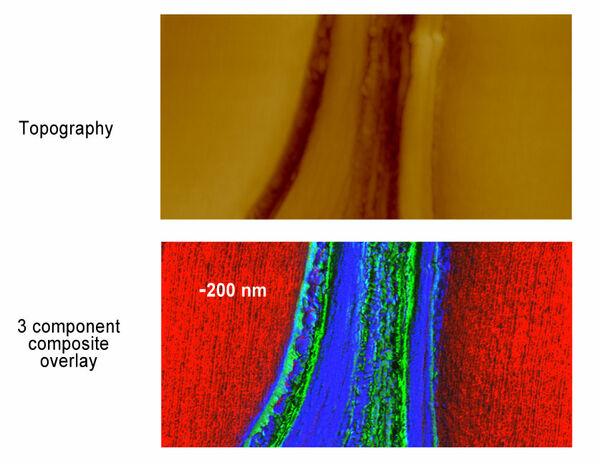

Hauteur (en haut) et Lorentz Contact Image composite de résonance (en bas) des parois des cellules de bois. L’image du bas est une superposition de trois couleurs obtenue à trois fréquences de résonance de contact différentes sélectionnées pour mettre en évidence les différents composants de cellules de bois.
Analyse thermique à l’échelle nanométrique (nanoTA)

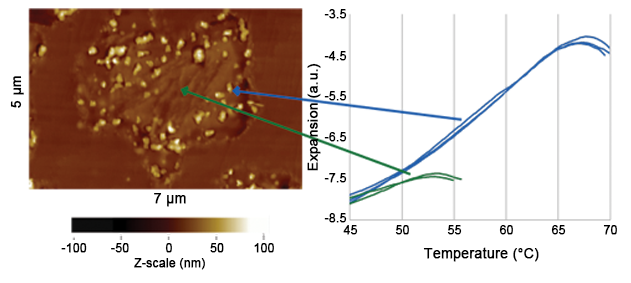

Image AFM avec des données nanoTA d’une particule de toner. La particule a été incorporée dans l’époxy et microtomée. La topographie de l’échantillon montre des variations de structure, qui peuvent ensuite être analysées à l’aide de nanoTA. Les particules de toner comprennent un certain nombre de composants (cire, résine, colorant, etc.) qui présentent des températures de transition différentes.
Microscopie thermique à balayage (SThM)

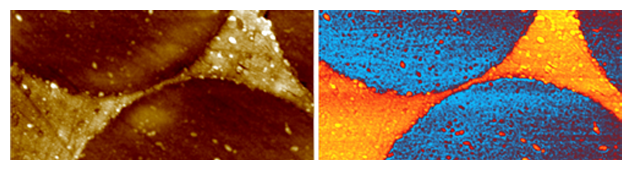

L’image de 4μm x 8μm présentée ici utilise la fonctionnalité de microscopie thermique à balayage (SThM) du système afm+ sur un échantillon composite en fibre de carbone – époxy. L’échantillon a été coupé et poli pour former une surface lisse. L’image de hauteur (à gauche) montre un certain nombre de fibres de carbone, tandis que l’image SThM (à droite) montre le changement de température de la sonde sur les deux matériaux en raison de leurs différences dans la conductivité thermique. Cet échantillon démontre la capacité de haute résolution latérale de la technique SThM.
Microscopie de température de transition (TTM)

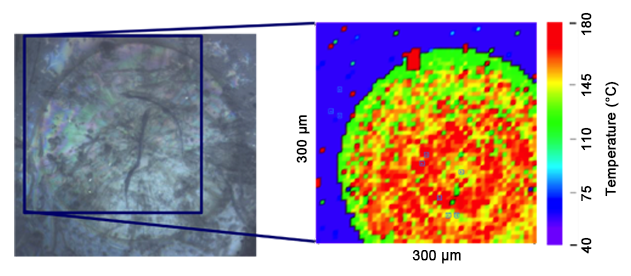

Une image optique et une carte TTM d’une sphérulite baguée composée de poly (acide l-lactique) (PLLA). Cette carte TTM a été créée à l’aide de l’étape XY motorisée. Les zones bleues de la carte TTM sont amorphes PLLA; les zones rouges et jaunes sont des zones cristallines. La structure « semblable à l’oignon » dans la sphérulite a été créée en faisant monter la température d’avant en arrière pendant le processus de cristallisation pour créer des régions avec un degré plus élevé ou inférieur de cristallinité. Exemple de courtoisie de J. Morikawa, Tokyo Institute of Technology.
