纳米级红外光谱

纳米热分析 (nanoTA)

纳米热分析技术由布鲁克公司率先开发,能够与您的原子力显微镜(AFM)集成使用。

纳米热分析(nanoTA)由布鲁克公司率先开发,可作为模块与您的原子力显微镜(AFM)集成使用。全球数百个实验室利用nanoTA突破传统热分析的局限,实现以下方面的深入研究:



薄膜-聚合物共混材料中纳米尺度的玻璃化转变温度(Tg)和熔点(Tm)测量

聚合物交联的空间变化;涂层的固化速率/缺陷

复合材料

转变温度显微镜(TTM),用于定量和绘制热转变图

扫描热显微镜(SThM),用于器件失效分析及其他应用

定量性能成像功能

AFM + 机械性能

使用接触共振法获取样品的机械性能,以绘制与形貌同时变化的刚度变化图。

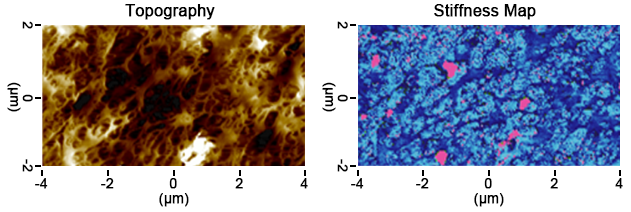

4μm x 8μm 形貌图像和三组分聚合物的混合物刚度图。刚度图通过分析悬臂的接触共振来测量模量的变化,清楚显示三种材料组分。



纳米机械和纳米热学性能成像

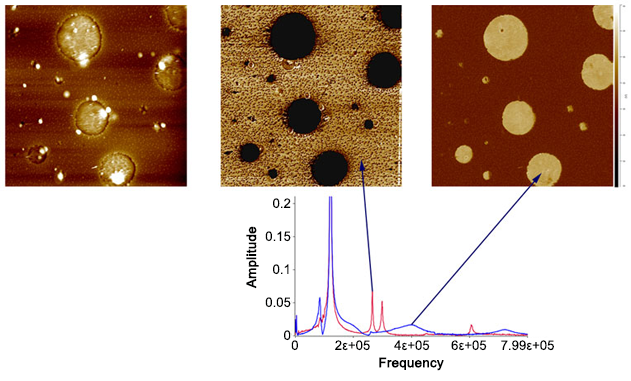

洛伦兹接触共振 (LCR) 简化了聚合物混合物中的组分的选择性成像。上图:聚苯乙烯(PS)和低密度聚乙烯(LDPE)混合的形貌(左)和LCR图像(中、右)。LCR图像以两种不同的接触共振频率获得,对应于PS(中)和LDPSE(右)的强烈共振。

生命科学

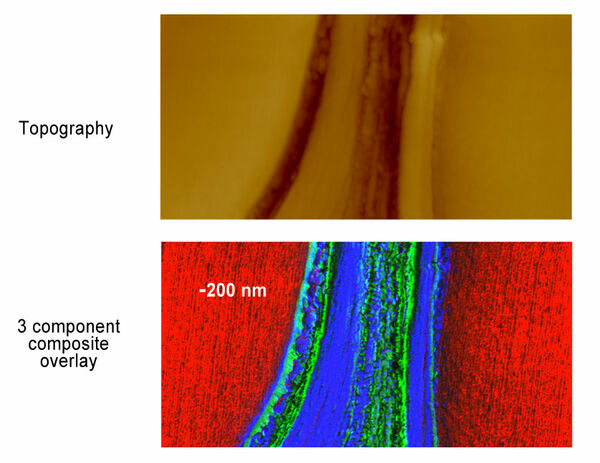

木细胞壁的形貌(顶部)和洛伦兹接触共振叠加图像(底部)。底部图像是在三个不同的接触谐振频率下的三种颜色叠加,以突出显示不同的木细胞组分。

纳米级热分析

纳米热分析(nanoTA)

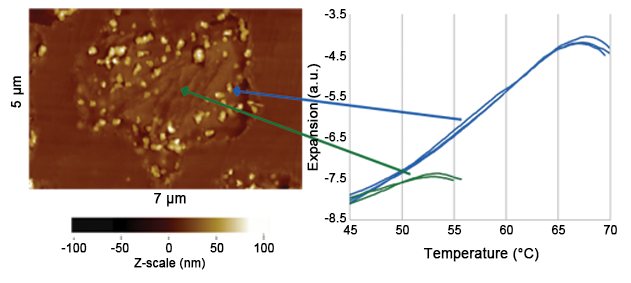

碳粉粒子的nanoTA分析数据和AFM 形貌图像。样品的形貌显示了结构的变化,然后可以使用nanoTA进行分析。碳粉颗粒包括许多具有不同过渡温度的成分(蜡、树脂、染料等)。

扫描热显微镜 (SThM)

环氧包埋的碳纤维样品的扫描热显微镜 (SThM)成像。 4μm x 8μm图像,高度图像(左)显示碳纤维,而 SThM 图像(右)显示两种材料由于热导率差异而导致探头温度变化。此示例演示了 SThM 技术的高横向分辨率。

转变温度显微镜(TTM)

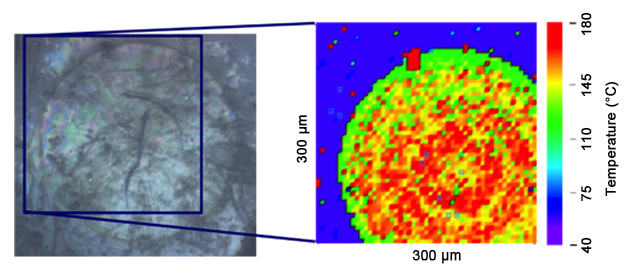

由聚(L-乳酸)(PLLA)组成的球形光学图像和TTM图。TTM 图中的蓝色区域是无定形PLLA;红色和黄色区域是晶体区域。在结晶过程中,通过来回测量温度来创建球层中的"洋葱状"结构,以创建晶体度较高或较低的区域。样品由东京工业大学的J.Morikawa提供。

我们爱纳米塔, 这是一个多么强大的技术!

海辛斯·莱丘加,3M公司
