생명 과학 샘플의 고급 원소 분포 매핑

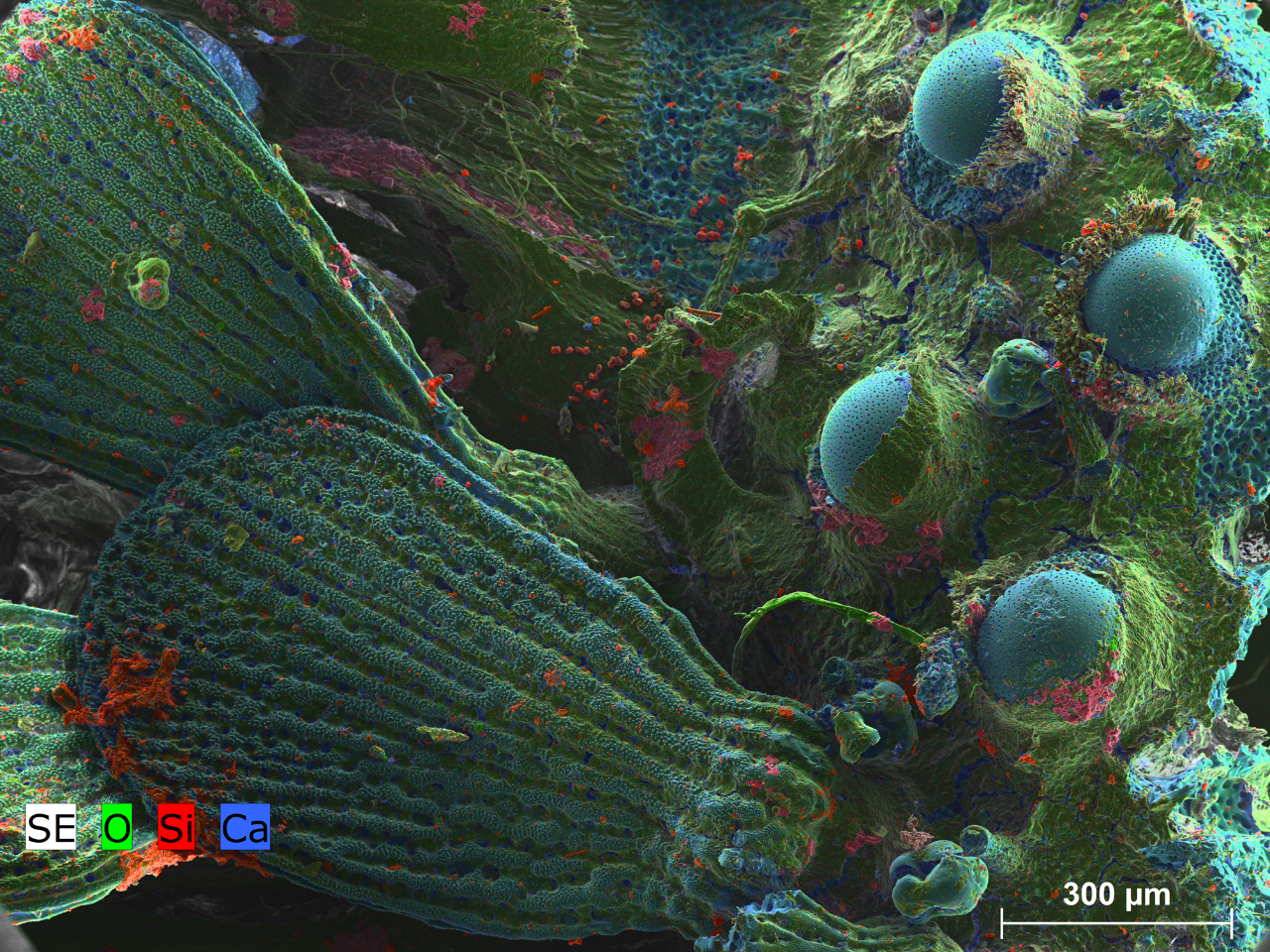

그림 1: 상당한 지형에도 불구하고 그림자 효과없이 성게의 낮은 배율 원소 매핑
(자연적으로) 비전도성 생명 과학 샘플의 비파괴 SEM 기반 EDS 분석은 충전 효과 및 전자 빔 손상으로 인해 매우 어려울 수 있습니다. 또한, 토포그래프와 그로 인한 그림자 효과는 결과의 품질에 영향을 미칩니다. 브루커 XFlash® FlatQUAD는 그리스 아테네 근처의 에게 해에서 성게(파라센트로투스 리비두스)의 현재 예에서 볼 수 있듯이 이러한 한계를 극복하기 위해 특별히 고안되었습니다.
도 1-3은 성게의 다양한 세부 사항의 SEM 기반 EDS지도를 보여줍니다. 도 1에서는 청록색에서 오른쪽에서 척추 튜브를 볼 수 있으며 왼쪽의 녹색 및 청록색 스페이드 모양구조는 마이너스 가시입니다. 현미경 사진의 중앙에 개별 모래 곡물은 빨간색으로 식별 할 수 있습니다. 이 맵은 6kV 가속 전압 및 낮은 빔 전류에서 높은 진공 조건에서 어떤 샘플 준비없이 획득되었다(XFlash® FlatQUAD).
이 독특한 환상 EDS 검출기는 BSE 검출기와 같이 샘플 위에 배치됩니다. XFlash® FlatQUAD는 낮은 X선 수율에 대한 매우 높은 감도를 가지므로 그림자 효과를 최소화하므로 거친 표면, 일부 생명 과학 응용 프로그램과 같은 빔 민감한 샘플을 매핑하기위한 완벽한 도구입니다.

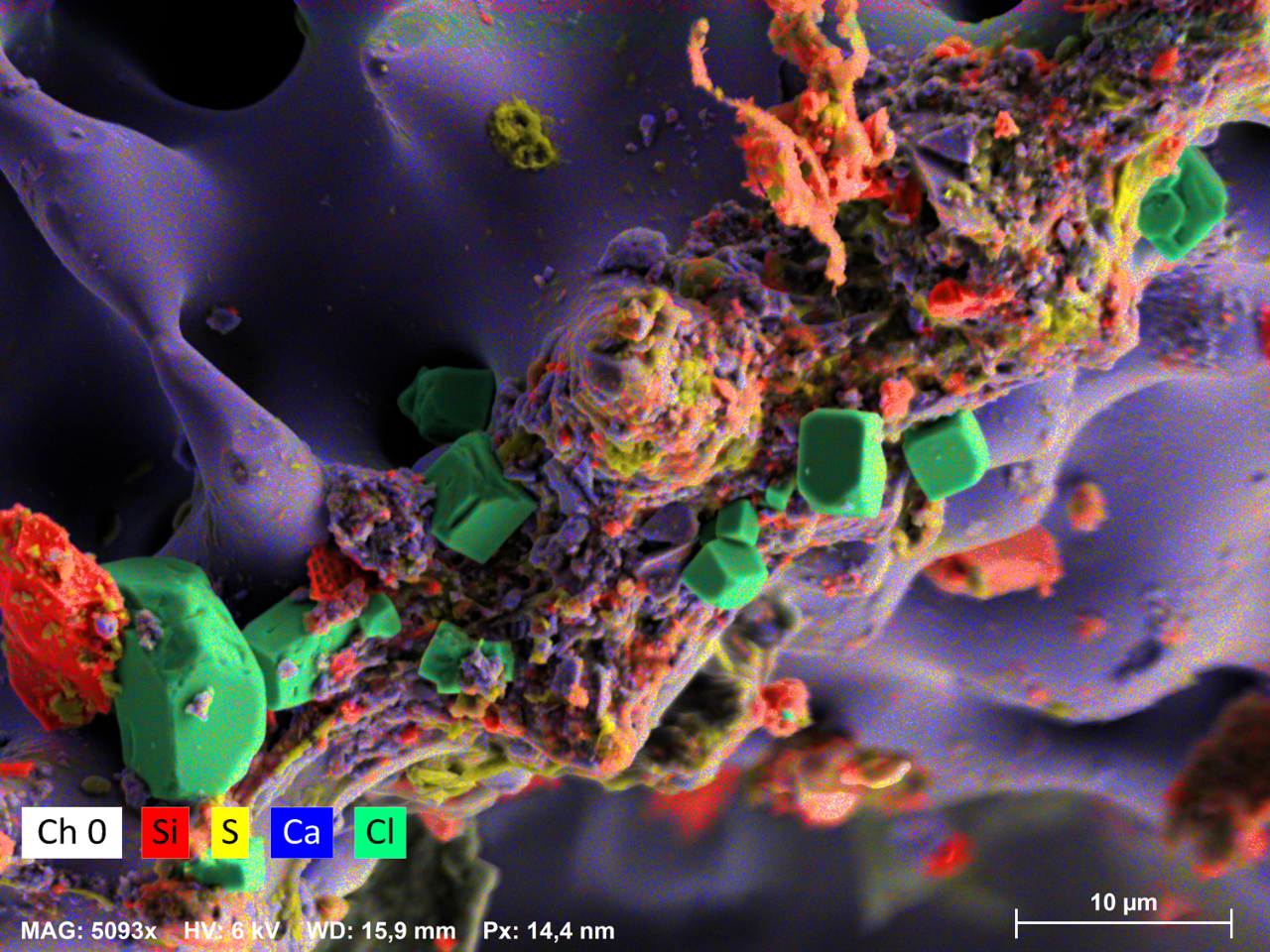

도 2: 성게의 껍질 구조 위에 모래 알갱이(빨강)와 바다 소금(녹색)의 결정의 침전물

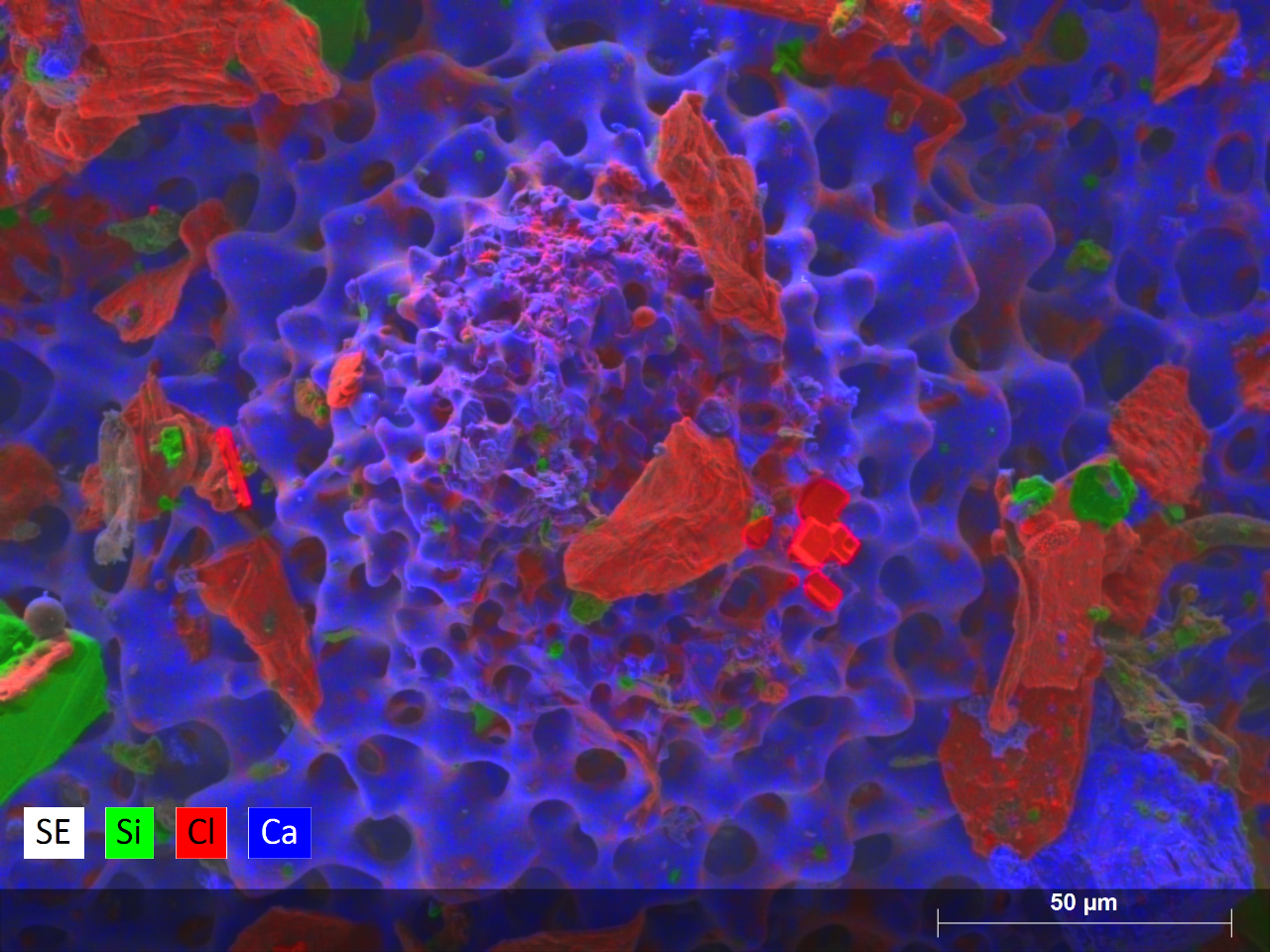

그림 3: 성게 척추 결핵의 높은 배율에서 요소 분포지도
