이국적인 쿠 예금의 원소 및 광물 분포

시료 내의 원소 변화를 관찰하는 능력은 지질 학적 과정과 광석 퇴적 기원을 이해하는 데 중요합니다. SEM에 마이크로 XRF를 통합하는 듀얼 소스 시스템은 ppm 스케일의 주요, 사소한 및 추적 요소를 보여주는 넓은 영역에 원소 X선 매핑을 가능하게 합니다.

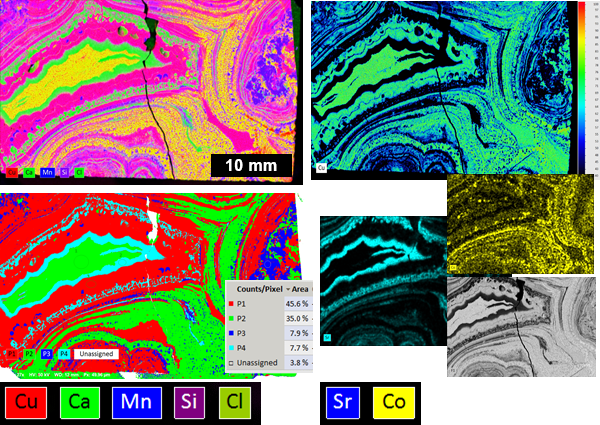

그림은 구리(빨강), 칼슘(녹색), 망간(파란색), 실리콘(보라색), 염소(다크 그린)의 원소 분포 정보를 보여주는 이국적인 구리 퇴적물에서 샘플의 마이크로-XRF 넓은 면적 X선 맵(45 x 30mm²)을 나타낸다. 또한, 본 샘플에서는 농도가 너무 낮거나 관련 요소 에너지라인이 너무 높기 때문에 e-빔 EDS에 의해 검출할 수 없는 Co 및 Sr와 같은 미량 원소를 검출할 수 있다. 이러한 정보는 그들의 분포와 mineralogical 및 질감 관계 및 예금 기원의 더 큰 이해를 허용합니다.

XTrace(분석 파라미터: 튜브 전압 Rh 50kV, 양극 전류 600 μA, 픽셀 간격 25 μm, 분석 시간 101분)로 획득한 이국적인 구리 퇴적 물 샘플의 대면적 X선 맵(45mm x 30mm). 왼쪽 위 행: 정량화된 Cu 원소 맵(QMap); 오른쪽: 혼합 원소 강도 맵; 왼쪽에서 오른쪽으로 맨 아래 행: 위상 지도(P1 크리소콜라 – 빨간색; P2 아타카미트 – 그린; P3 Cu-Mn 와드 – 블루; P4 카보네이트 – 스카이 블루); Sr(파란색) 및 Co(노란색)의 미량 요소 강도 맵; 총 X선 강도 맵(BSE 이미지, 회색과 유사).
