Pakiety OPUS: VIDEO & 3D
VIDEO
OPUS/VIDEO to pakiet oprogramowania do wygodnej analizy mikroskopowej IR i RAMAN. Interfejs użytkownika prowadzi operatora krok po kroku przez proces zbierania danych.
Funkcje OPUS/VIDEO:
- Poszczególni asystenci pomiaru wideo zapewniają optymalne przepływy pracy dla mikroanalizy za pomocą mikroskopów firmy Bruker LUMOS II, HYPERION, SENTERRA II i RamanScope III.
- Poradnik użytkownika prowadzi przez kolejne etapy analizy mikroskopowej.
- Wizualne mikroskopijne pozyskiwanie obrazów i podgląd na żywo.
- Podgląd na żywo widm przed pomiarem.
- Automatyczne mapowanie pomiarów za pomocą nieregularnych liniowych i prostokątnych siatek.
- Centralne przechowywanie danych widm, obrazów IR/Raman, obrazów wideo i adnotacji w jednym wspólnym pliku.
Intuicyjny Aystent pomiaru wideo przedstawia na każdym kroku tylko te funkcje, które są odpowiednie do użycia w danej chwili, zapewniając wygodny przepływ pracy i wysoką wydajność.
Typowa procedura pomiaru składa się z następujących etapów:
- Kontrola wizualna próbki w celu uzyskania pojedynczych i złożonych obrazów poglądowych.
- Wybór ustawień pomiaru, takich jak tryb pomiaru (ATR, transmisja, refleksja, Raman).
- Interaktywna definicja pozycji pomiarowych.
- Pomiar próbki w wyniku czego powstaje pojedynczy plik zawierający wszystkie istotne dane, takie jak obrazy wideo, dane spektralne oraz informacje o próbce i eksperymencie. Plik jest bezpośrednio załadowany i przedstawiony w oknie obrazowania chemicznego OPUS/3D.
Pakiet OPUS: WIDEO

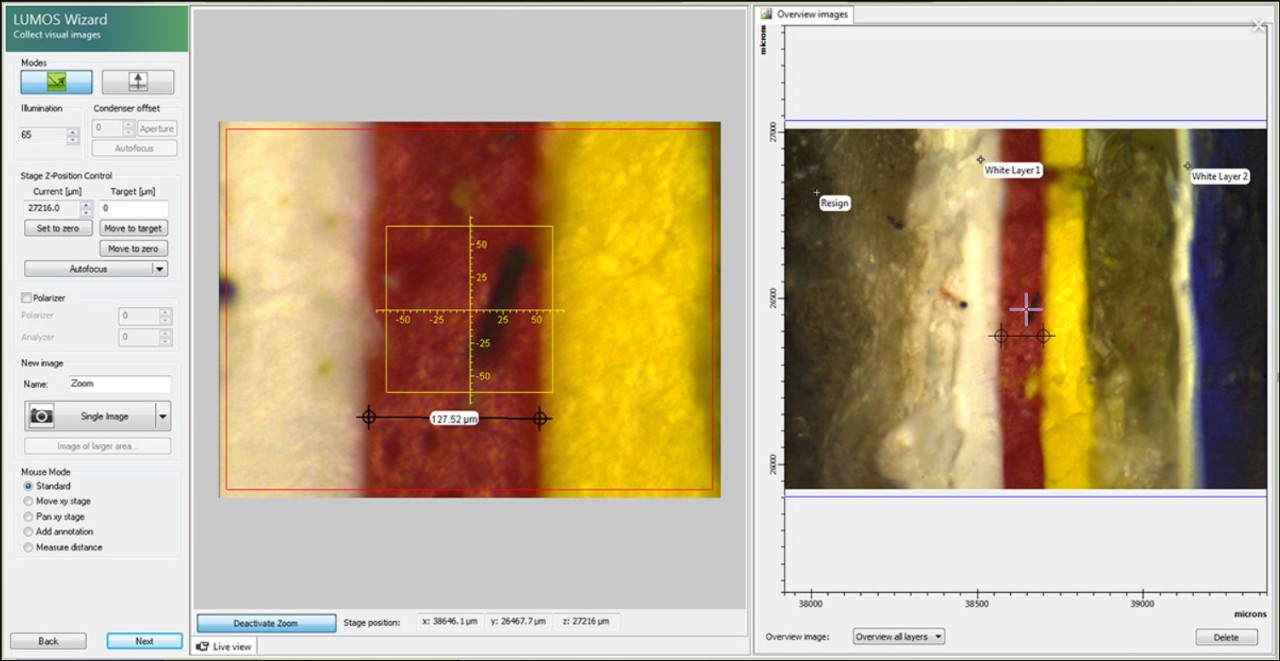

Kontrola wizualna próbki w celu uzyskania pojedynczych i złożonych obrazów poglądowych.

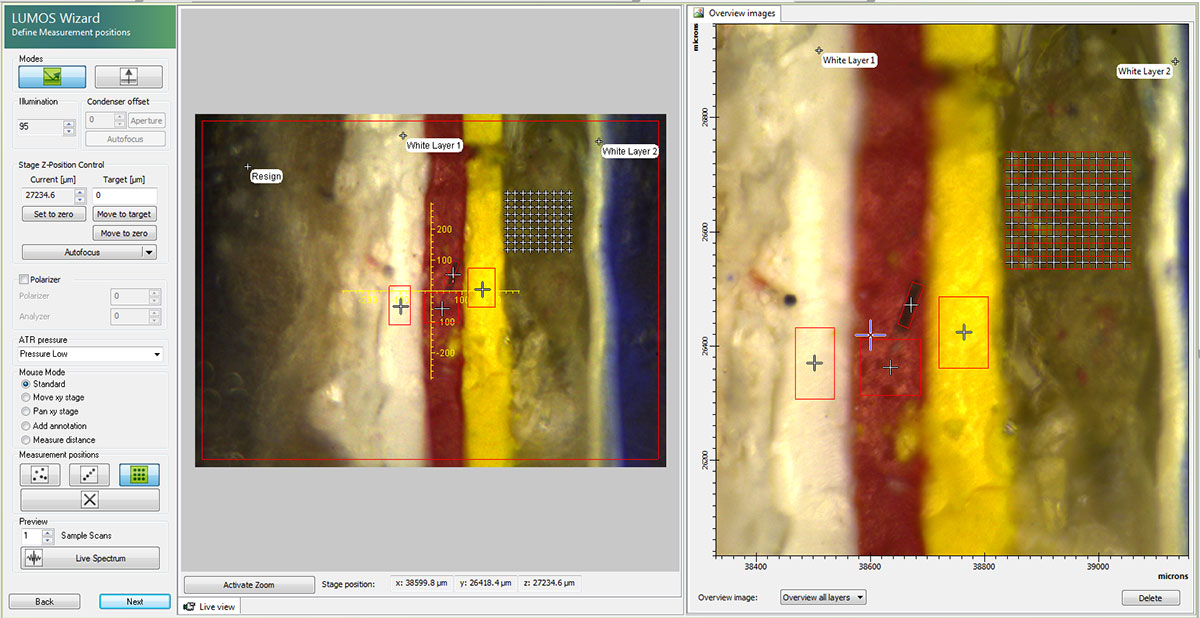

Interaktywna definicja pozycji pomiarowych.
Obrazowanie chemiczne
OPUS/3D to nowoczesny i intuicyjny pakiet oprogramowania do obrazowania spektralnego umożliwiający wygodne przetwarzanie, ewaluację i wizualizację danych 3D. Funkcja Chemical Imaging dostarcza potężnych narzędzi i funkcji do przetwarzania danych z analizy mikroskopowej z wykorzystaniem mikroskopów firmy Bruker: LUMOS II, HYPERION, SENTERRA II i RamanScope III.
- Różnorodność widoków 2D i 3D do wyświetlania obrazów chemicznych wynikających z regularnych (liniowych, prostokątnych) i nieregularnych pomiarów mapowania.
- Widok wybranych przez użytkownika widm w pliku 3D.
- Identyfikacja składników próbki poprzez przeszukiwanie bibliotek widm.
- Jedno- i wielowymiarowa ewaluacja danych spektralnych 3D. Wybór dostępnych metod:
- Integracja pasm zdefiniowanych przez użytkownika (interaktywnie i według predefiniowanych metod)
- Wybieranie pików
- Kwantyfikacja za pomocą kalibracji jedno- i wielozmiennych (PLS)
- Korelacja danych 3D z widmami jednoskładnikowymi
- Analiza klastrowa 3D
- Analiza głównych składników (PCA) danych 3D, w tym obliczanie obciążeń i czynników
- Połączenie do 8 komponentów w jednym obraz RBG - Red Grenn Blue (metoda klasyczna i typu "zwycięzca bierze to wszystko").
- Przetwarzanie danych spektralnych 3D. Wybór dostępnych metod:
- Kompensacja atmosferyczna w celu zminimalizowania zakłóceń spektralnych przez parę wodną i CO2
- Odjęcie pojedynczych i wielokrotnych widm z automatycznym określeniem współczynnika skalowania
- Funkcje normalizacyjne (normalizacja minimalna, maksymalna i wektorowa, korekcja przesunięcia)
- Obliczanie pochodnych widm
- Konwersja widm (absorbancja, transmitancja, ATR, odbiciowe)
- Przetwarzanie pojedyńczych widm w plikach 3D
- Wyodrębnianie pojedynczych plików widm z danych 3D i tworzenie danych 3D z pojedynczych plików
- Wysokiej jakości eksport wszystkich okien widoków do różnych formatów graficznych, schowka lub drukarki
- Eksport do formatu MATLAB 3D
Pakiet OPUS/3D: Obrazowanie chemiczne

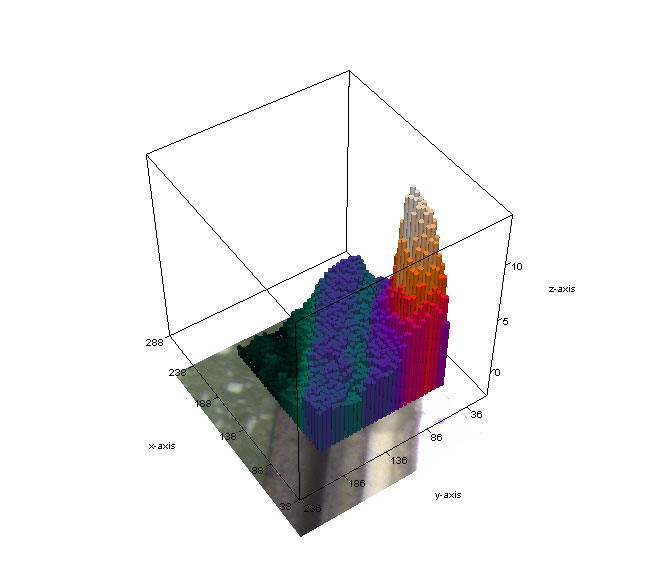

Wyświetlanie widma wybranego przez użytkownika w pliku 3D

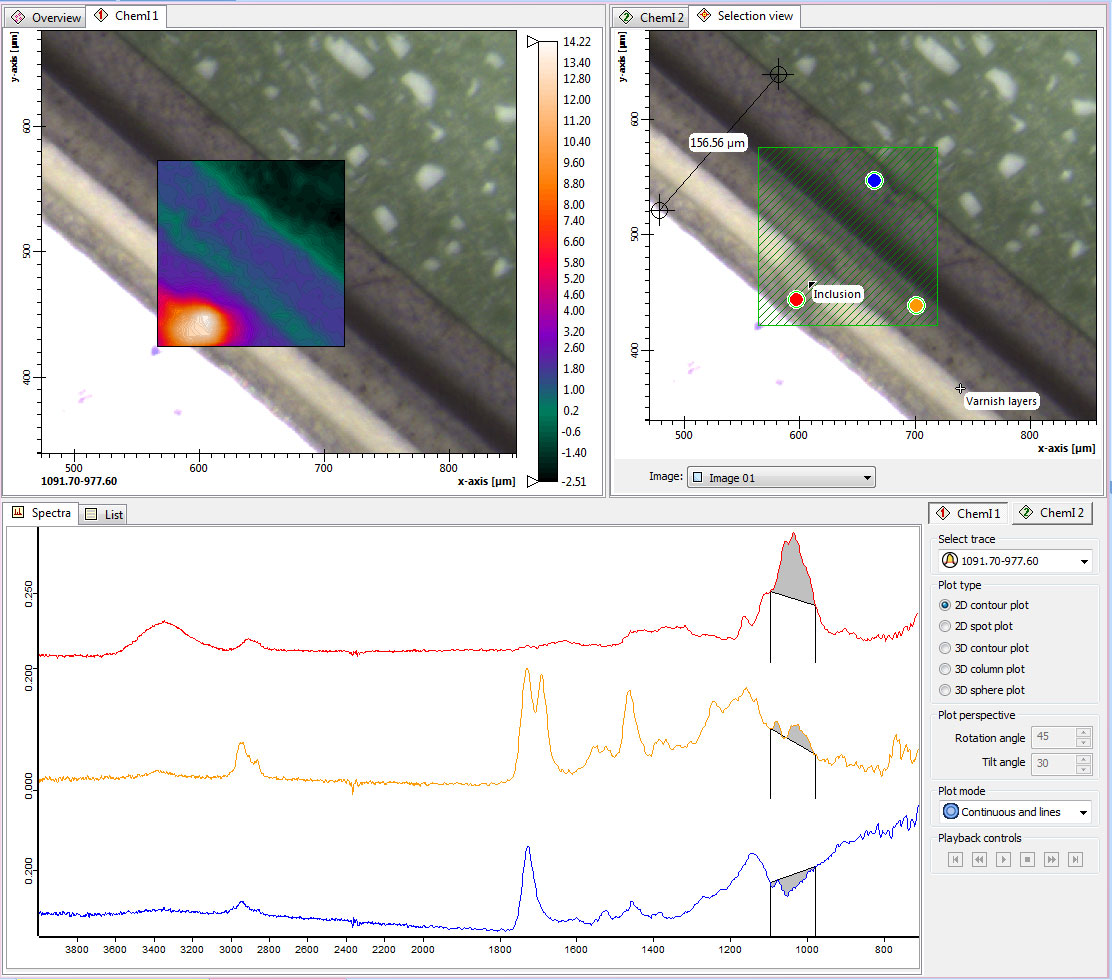

Połączenie do 8 komponentów

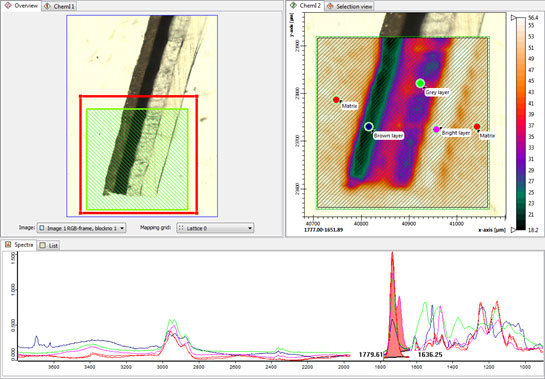

Eksport do formatu MATLAB 3D
Rozdzielczość czasowa
OPUS/3D to nowoczesny i intuicyjny pakiet oprogramowania do wygodnego przetwarzania, ewaluacji i wizualizacji danych 3D. Dla danych spektralnych z rozdzielczością czasową (TRS) mierzonych np. za pomocą spektrometrów z serii VERTEX przy użyciu techniki Rapid-Scan lub Step-Scan, okno przetwarzania końcowego OPUS/3D TRS zapewnia zaawansowane narzędzia i funkcje.
- Wybór różnych widoków 2D i 3D ddo wyświetlania danych spektralnych czasowo-rozdzielczych z różnymi opcjami wyboru kolorów, poziomów konturów i trybów wydruku.
- Interaktywna i płynna regulacja kąta widzenia i powiększenia.
- Kompletne okno listy widm z dostępem do wszystkich indywidualnych widm pliku 3D.
- Oddzielne okna widoku dla widm wybranych przez użytkownika w poszczególnych momentach i dla wybranych przez użytkownika wykresów czasowych w poszczególnych pozycjach widmowych.
- Zastosowanie wszystkich funkcji ewaluacji i przetwarzania kompletnego pliku 3D, w tym operacji matematycznych między różnymi plikami 3D za pomocą kalkulatora widmowego.
- Zastosowanie różnych funkcji do poszczególnych widm pliku 3D: przeszukiwanie biblioteki widm, korekta linii bazowej, normalizacja, wygładzanie itp..
- Wyodrębnianie pojedynczych plików widm z danych 3D i tworzenie danych 3D z pojedynczych plików.
- Zaawansowana funkcja ekstrakcji za pomocą okna widoku 3D plus: plik podrzędny 3D, uśrednione lub połączone widma, absorpcja różnicowa itp.
- Eksport pliku 3D do formatu ASCII.
- Wysokiej jakości eksport wszystkich okien widoków do różnych formatów graficznych, schowka lub drukarki.
Pakiet OPUS/3D: Rozdzielczość czasowa

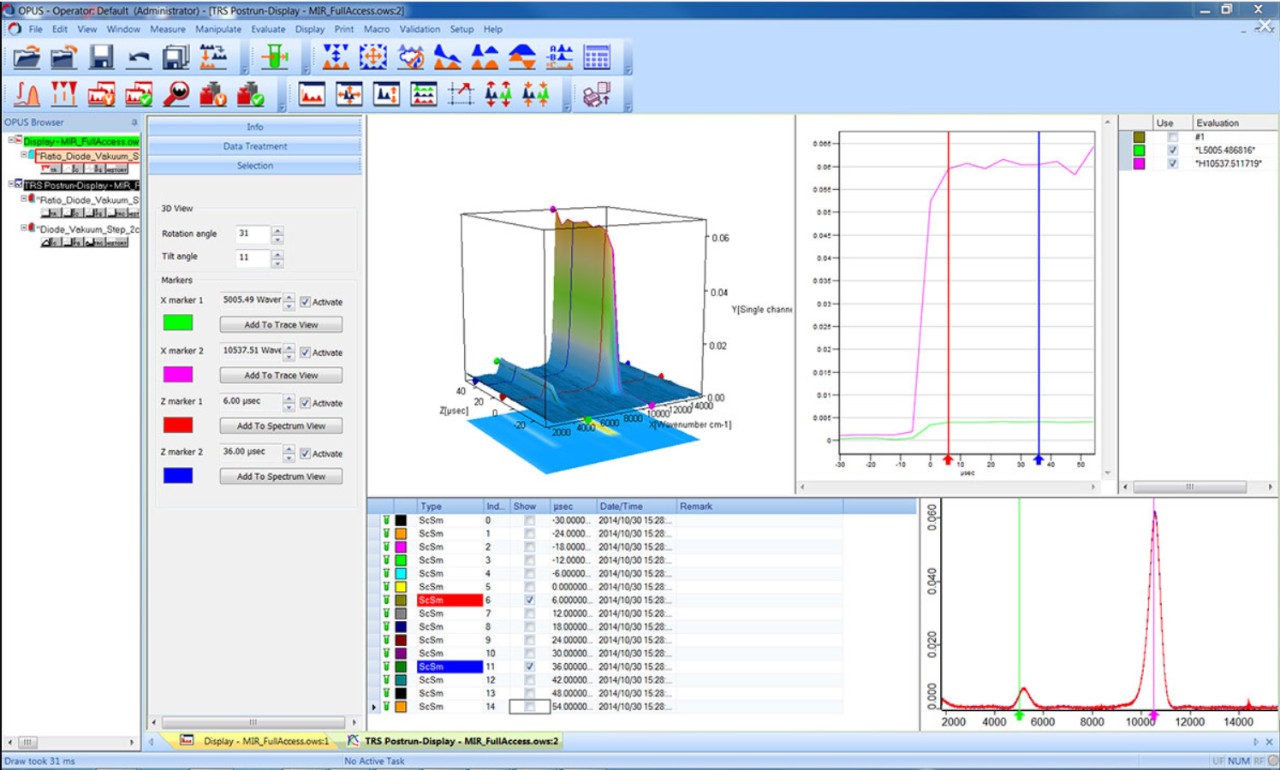

OPUS/3D, pomiar czasowo-rozdzielczy techinką step scan diody LED.

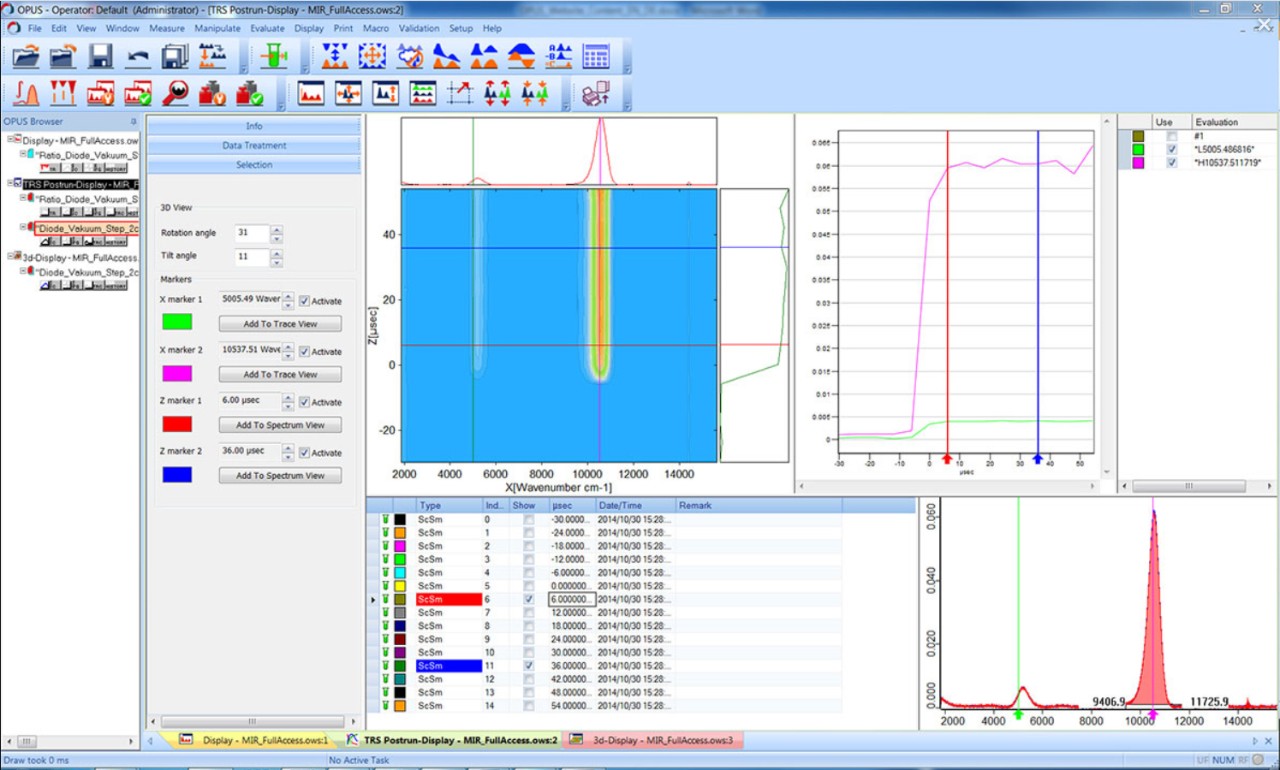

OPUS/3D, pomiar czasowo-rozdzielczy techinką step scan diody LED, alternatywna wizualizacja za pomocą wykresu konturowego.

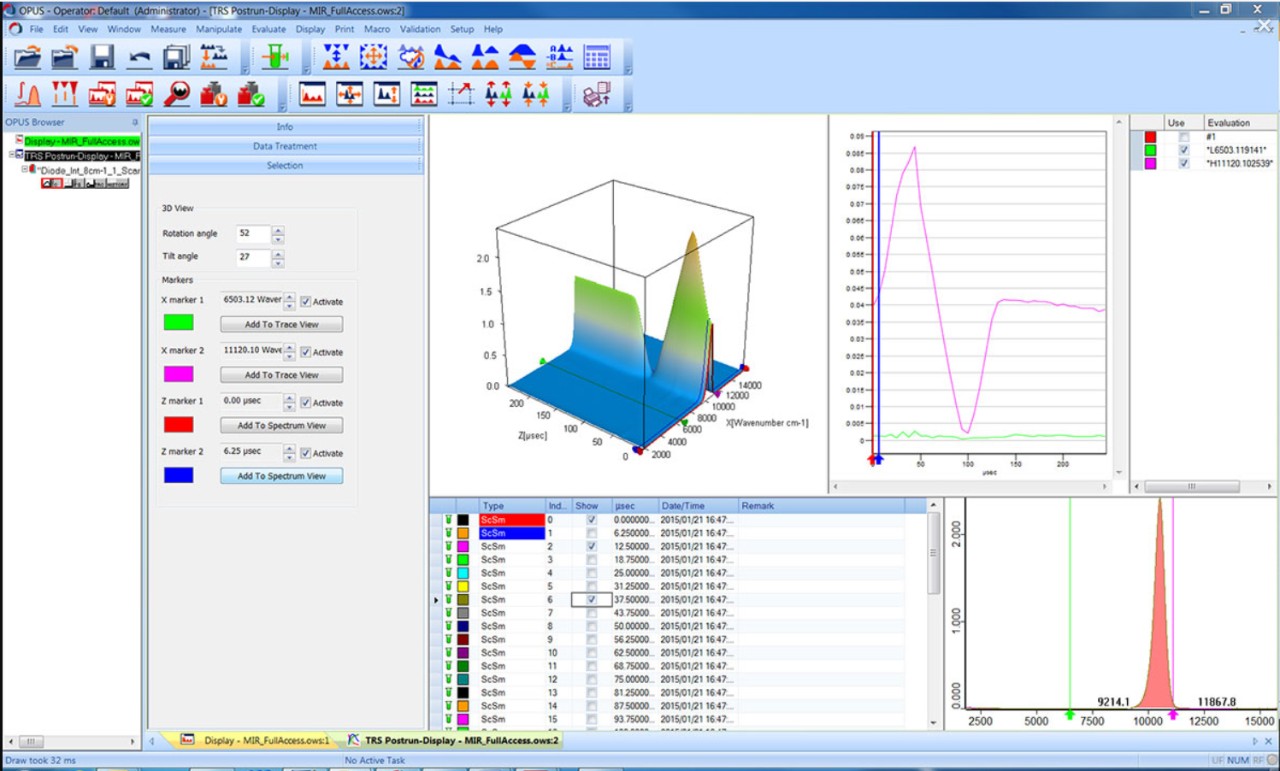

OPUS/3D, pomiar TRS interleaved.

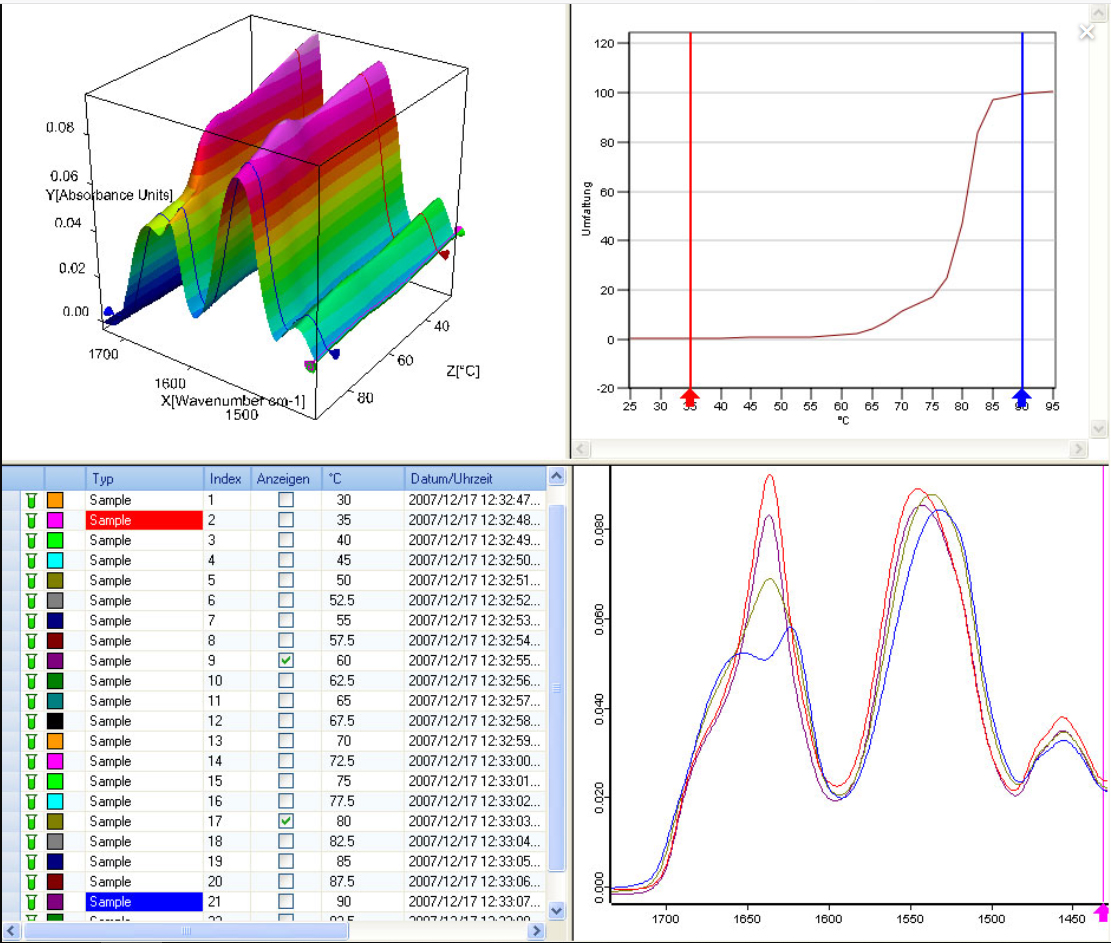

OPUS/3D, przykładowy zrzut ekranu: również dane zależne od innych parametrów niż czas (tutaj np. temperatura) mogą być wizualizowane.
