FT-IR 분광 소프트웨어 OPUS

OPUS 패키지: 비디오 및 3D

OPUS-Video_and_3D_banner

OPUS/비디오

OPUS 패키지

비디오

OPUS/VIDEO는 편안한 IR 및 라만 현미경 분석을 위한 소프트웨어 패키지입니다. 사용자 인터페이스는 데이터 수집 프로세스를 통해 운영자를 단계별로 직관적으로 안내합니다.

OPUS/비디오 기능:

  • 개별 비디오 마법사는 브루커 현미경 루모스 II, 하이페리온, SENTERRA II 및 라만스코프 III를 사용하여 미세 분석을 위한 최적의 워크플로우를 제공합니다.
  • 미세 분광 분석 단계를 통해 사용자 안내를 지웁울 수 있습니다.
  • 시각적 현미경 이미지 수집 및 라이브 보기.
  • 측정 하기 전에 스펙트럼의 라이브 보기.
  • 불규칙한, 선 및 직사각형 그리드의 자동 매핑 측정.
  • 하나의 공통 파일 내에서 스펙트럼, IR /Raman 이미지, 눈에 보이는 이미지와 주석의 중앙 데이터 저장.

직관적인 비디오 마법사는 각 분석 단계에서 다음에 사용하기에 적합한 기능만 제공하므로 편안한 워크플로우와 고효율을 보장합니다.

일반적인 측정 절차는 다음 단계로 구성됩니다.

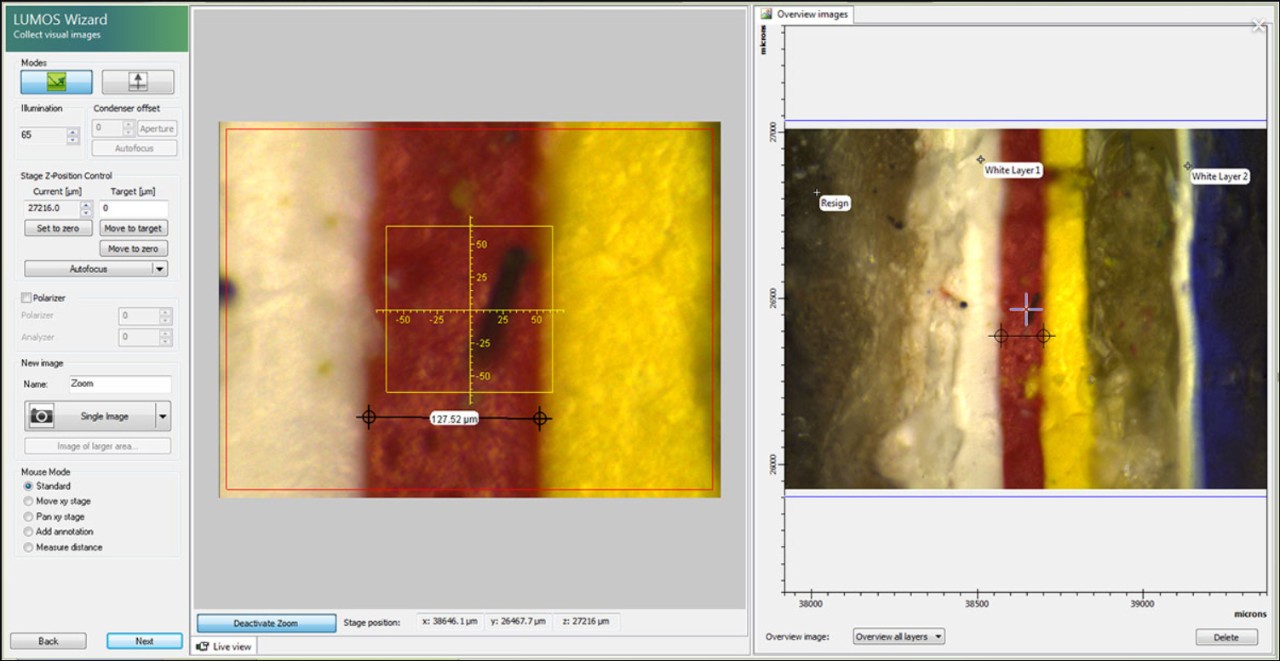

  1. 단일 및 조립 된 시각적 개요 이미지의 수집을위한 시각적 샘플 검사.
  2. 측정 모드(ATR, 전송, 반사도, 라만)와 같은 측정 설정의 선택.

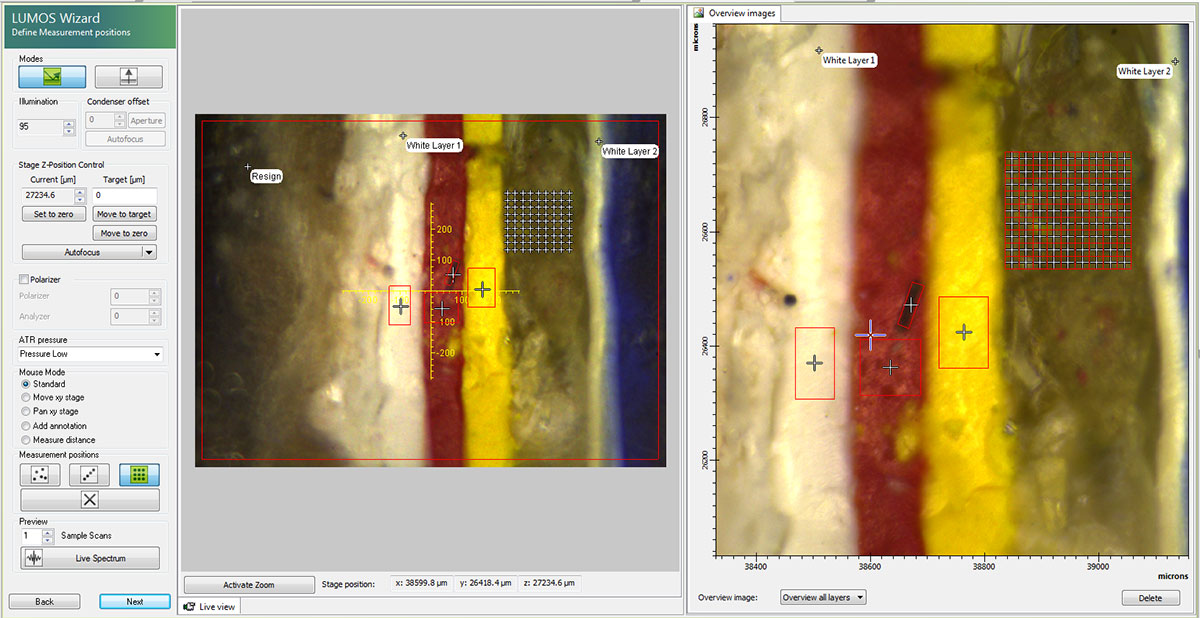

  3. 측정 위치의 대화형 정의.
  4. 샘플 측정결과 보이는 이미지, 스펙트럼 데이터 및 샘플 및 실험에 대한 정보와 같은 모든 관련 데이터를 포함하는 단일 파일이 발생합니다. 파일은 OPUS/3D의 화학 이미징 창에 직접 로드되고 표시됩니다.

OPUS/3D: 화학 이미징

OPUS 패키지 3D

화학적 이미징

OPUS/3D는 편안한 3D 데이터 처리, 평가 및 시각화를 위한 현대적이고 직관적인 스펙트럼 이미징 소프트웨어 패키지입니다. 브루커 현미경 루모스 II, 하이페리온, SENTERRA II 및 라만스코프 III와 같은 미세 분광 분석의 시각적 및 스펙트럼 데이터를 위해 OPUS/3D 화학 이미징 창은 강력한 도구와 기능을 제공합니다.

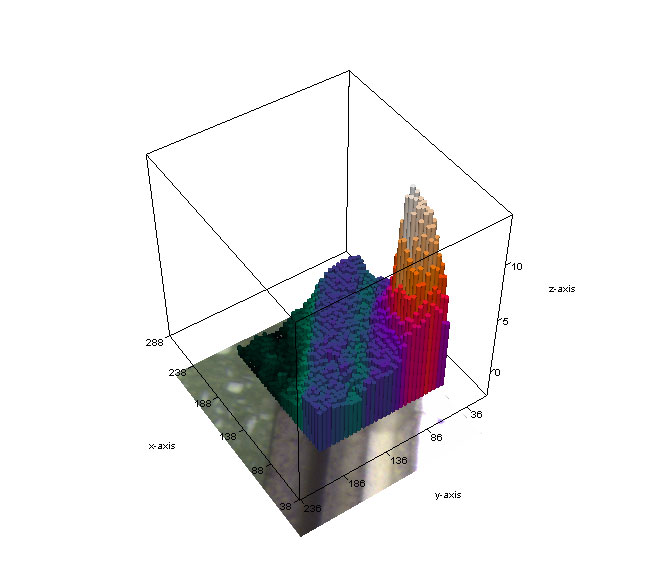

  • 일반(선, 직사각형) 및 불규칙한 매핑 측정으로 인한 화학 이미지의 표시를 위한 광범위한 2D 및 3D 뷰.
  • 3D 파일에서 사용자가 선택한 스펙트럼에 대한 보기입니다.
  • 3D 데이터에서 개별 스펙트럼을 라이브러리 검색하여 샘플 구성 요소를 식별합니다.
  • 3D 스펙트럼 데이터의 단일 및 다변량 평가. 사용 가능한 방법의 선택:
    - 사용자 정의 대역의 통합 (대화 형 및 미리 정의 된 방법에 의해)
    - 피크 따기
    - 단변형 및 다변변량(PLS) 교정을 통한 정량화
    - 단일 구성 요소 스펙트럼과 3D 데이터의 상관 관계
    - 3D 클러스터 분석
    - 3D 데이터의 주요 구성 요소 분석(PCA)의 계산을 포함
    로딩 및 요인

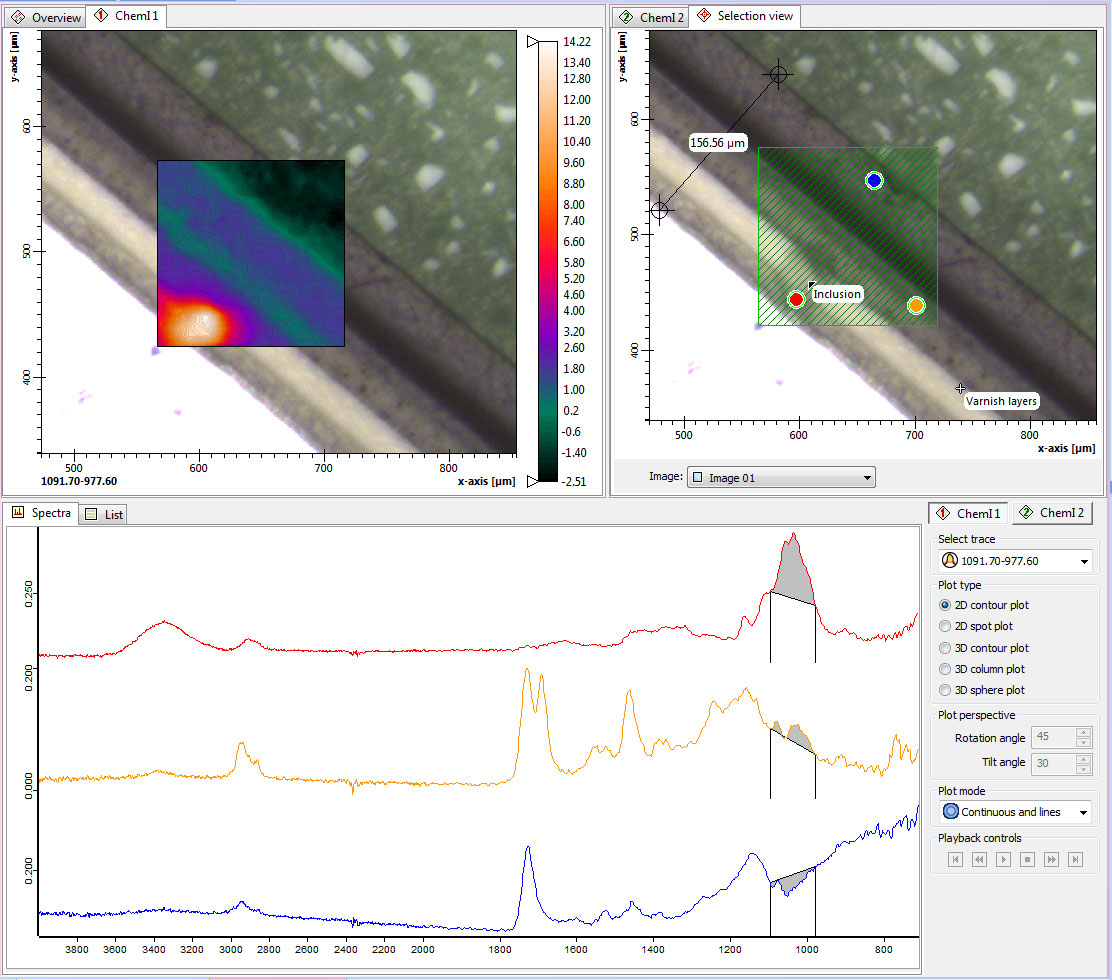

  • 하나의 레드 그린 블루 이미지에 최대 8 구성 요소의 조합 (고전과 "승자는 모든 소요").
  • 3D 스펙트럼 데이터의 처리. 사용 가능한 방법의 선택:
    - 수증기 및 CO2에 의한 스펙트럼 간섭 을 최소화한 대기 보상
    - 스케일링 계수의 자동 측정을 통해 단일 및 다중 스펙트럼의 뺄셈
    - 정규화 함수(최소 최대 및 벡터 정규화, 오프셋 보정)
    - 파생 스펙트럼의 계산
    - 스펙트럼변환(흡광도, 투과, ATR, 반사도)
  • 3D 파일 내부의 개별 스펙트럼 처리
  • 3D 데이터에서 단일 스펙트럼 파일 추출 및 단일 파일에서 3D 데이터 생성
  • 다양한 그래픽 형식, 클립보드 또는 프린터로 모든 뷰의 고품질 내보내기

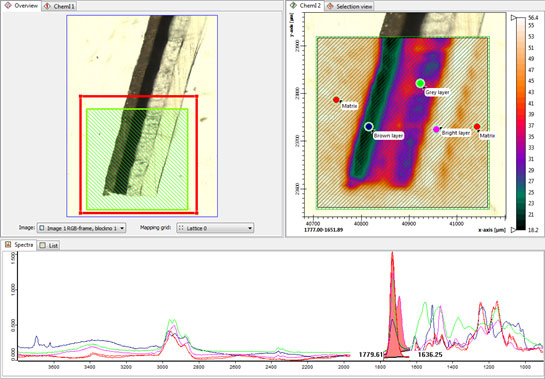

  • MATLAB 3D 형식으로 내보내기

OPUS/3D: 시간 해결

OPUS 패키지 3D

시간 해결

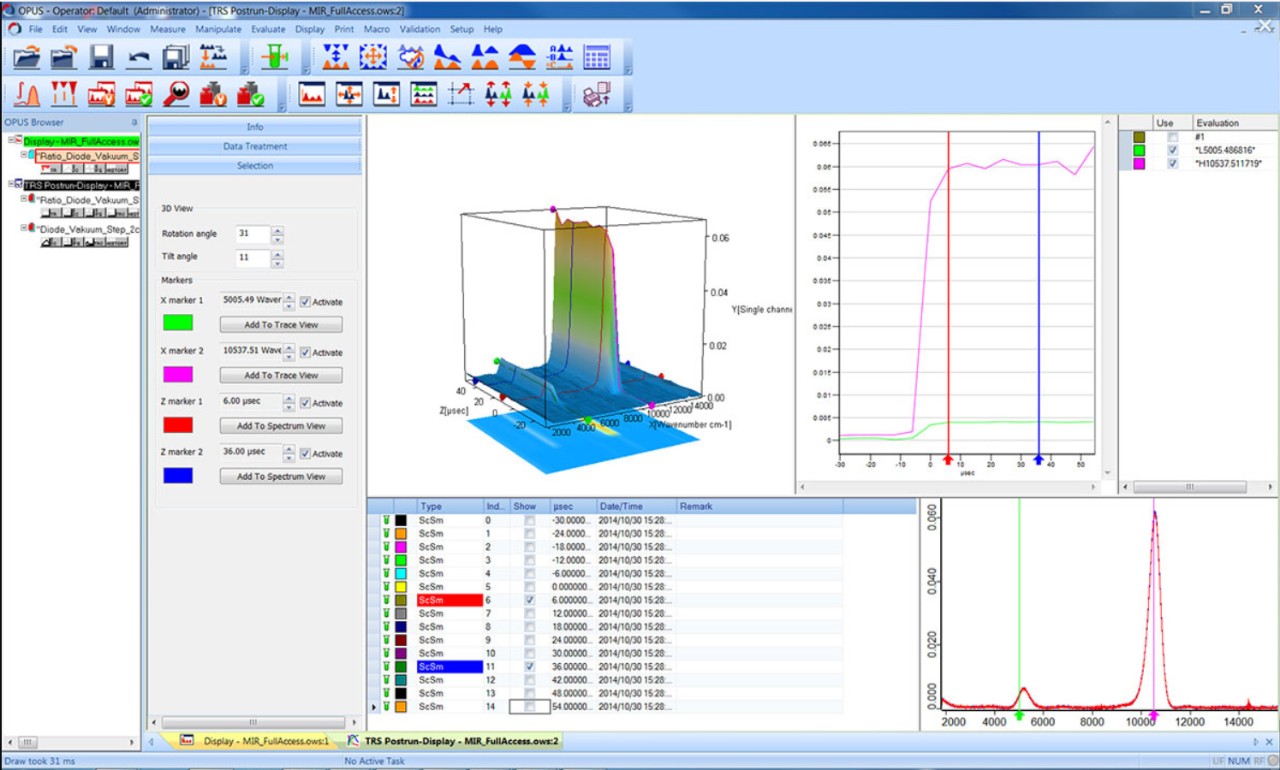

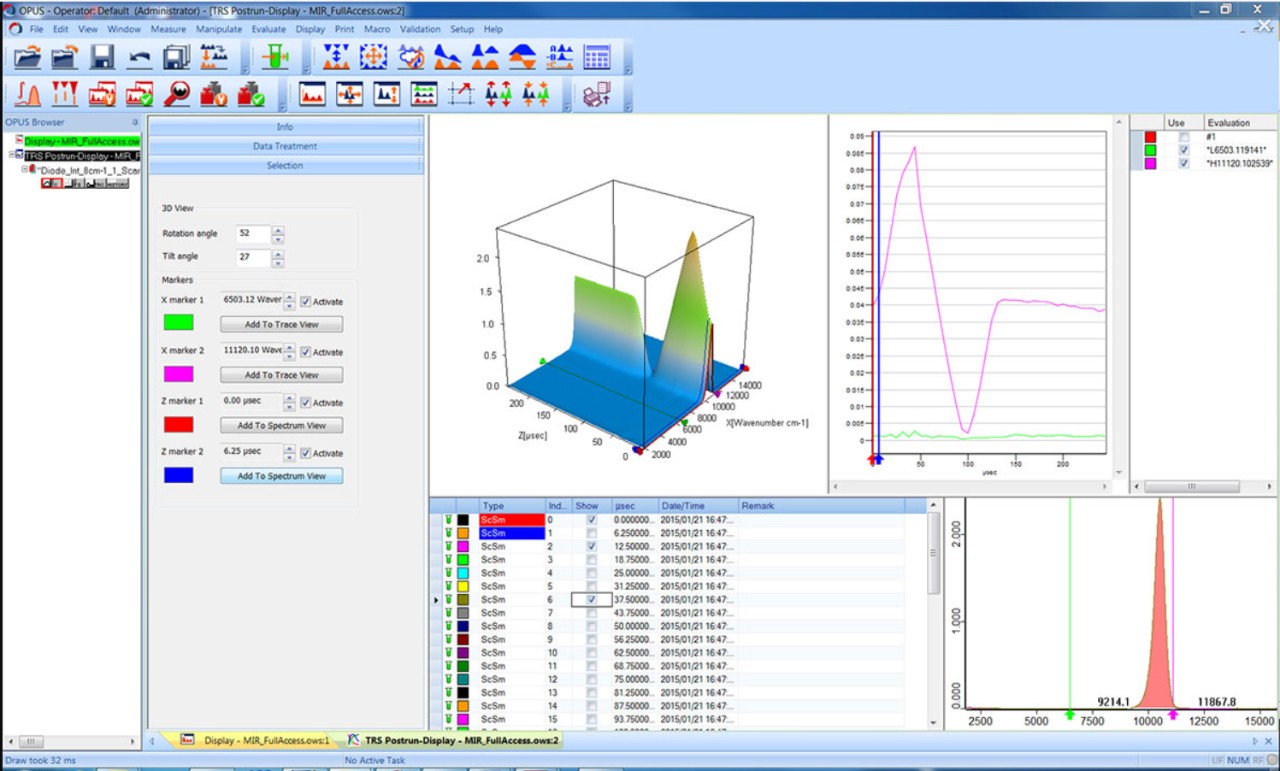

OPUS/3D는 편안한 3D 데이터 처리, 평가 및 시각화를 위한 현대적이고 직관적인 스펙트럼 이미징 소프트웨어 패키지입니다. 시간 해결(TRS) 스펙트럼 데이터(예: Rapid-Scan 또는 Step-Scan 기술을 통해 VERTEX 계열 분광기로 측정)의 경우 OPUS/3D TRS 후처리 창은 강력한 도구와 기능을 제공합니다.

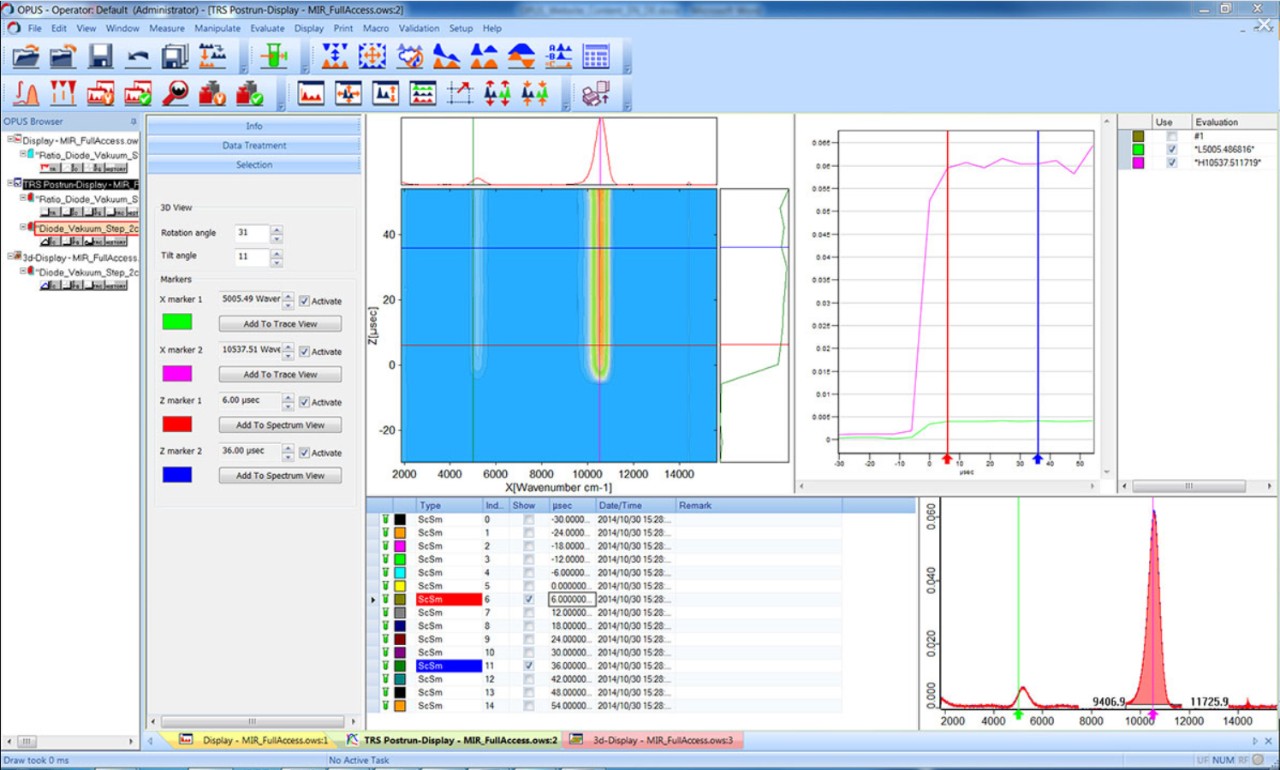

  • 다양한 2D 및 3D 뷰를 선택하여 시간 표시를 위해 색상 구성표, 등고선 수준 및 플롯 모드에 대한 다양한 옵션을 사용하여 스펙트럼 데이터를 해결했습니다.
  • 보기 및 줌 각도의 상호 작용하고 부드러운 조정.
  • 3D 파일의 모든 개별 스펙트럼에 액세스할 수 있는 스펙트럼 목록 창을 완료합니다.
  • 사용자가 선택한 스펙트럼에 대해 개별 시간 및 사용자가 선택한 시간 추적에 대해 개별 스펙트럼 위치에 대해 별도의 보기입니다.
  • 스펙트럼 계산기를 통해 다른 3D 파일 간의 수학적 작업을 포함하여 모든 평가 및 처리 기능을 전체 3D 파일에 적용합니다.
  • 라이브러리 검색, 기준 수정, 정규화, 원활한 등 : 3D 파일의 개별 스펙트럼에 다양한 기능의 응용 프로그램
  • 3D 데이터에서 단일 스펙트럼 파일을 추출하고 단일 파일에서 3D 데이터를 생성합니다.
  • 포함된 3D 플러스 뷰를 통한 고급 추출 기능: 서브 3D 파일, 평균 또는 코딩 스펙트럼, 차동 흡수 등

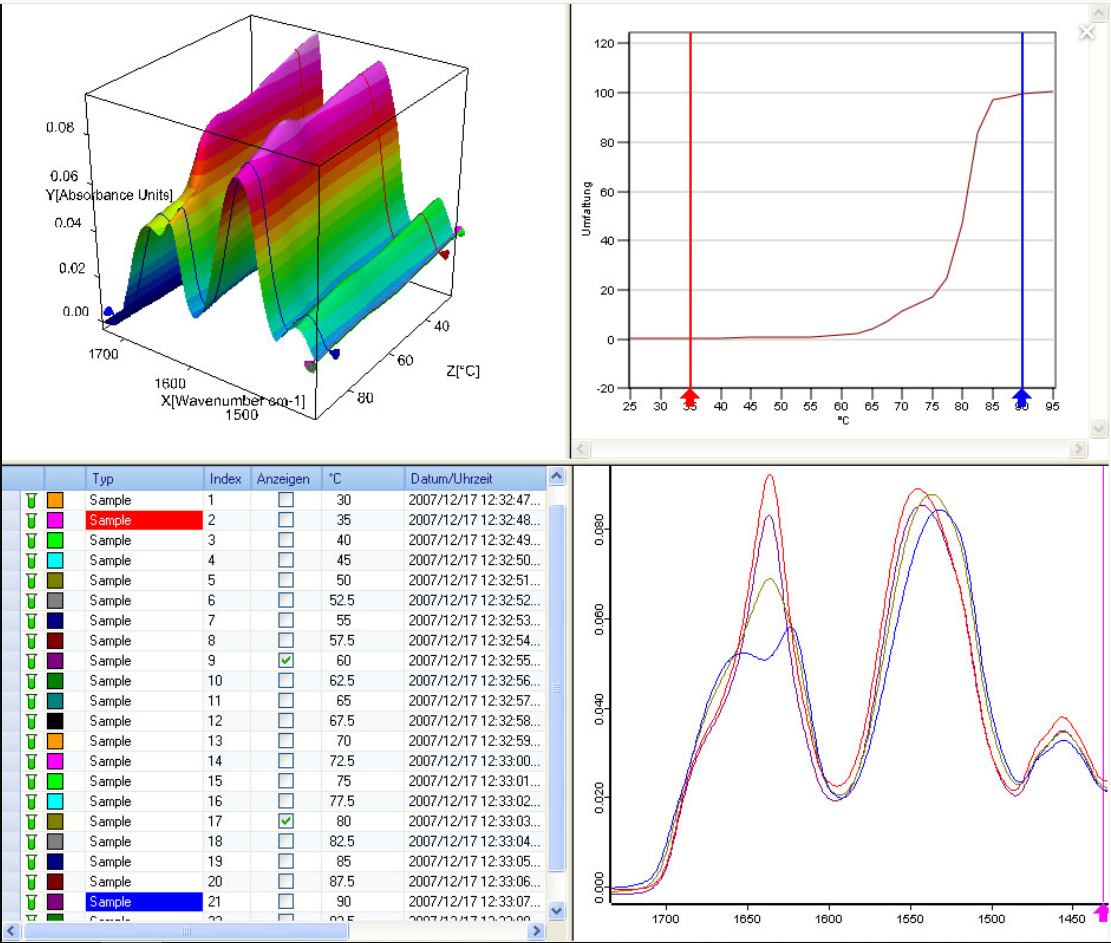

  • 3D 파일을 ASCII 형식으로 내보냅니다.
  • 다양한 그래픽 형식, 클립보드 또는 프린터로 모든 뷰의 고품질 내보내기
