Расширение THz

verTera

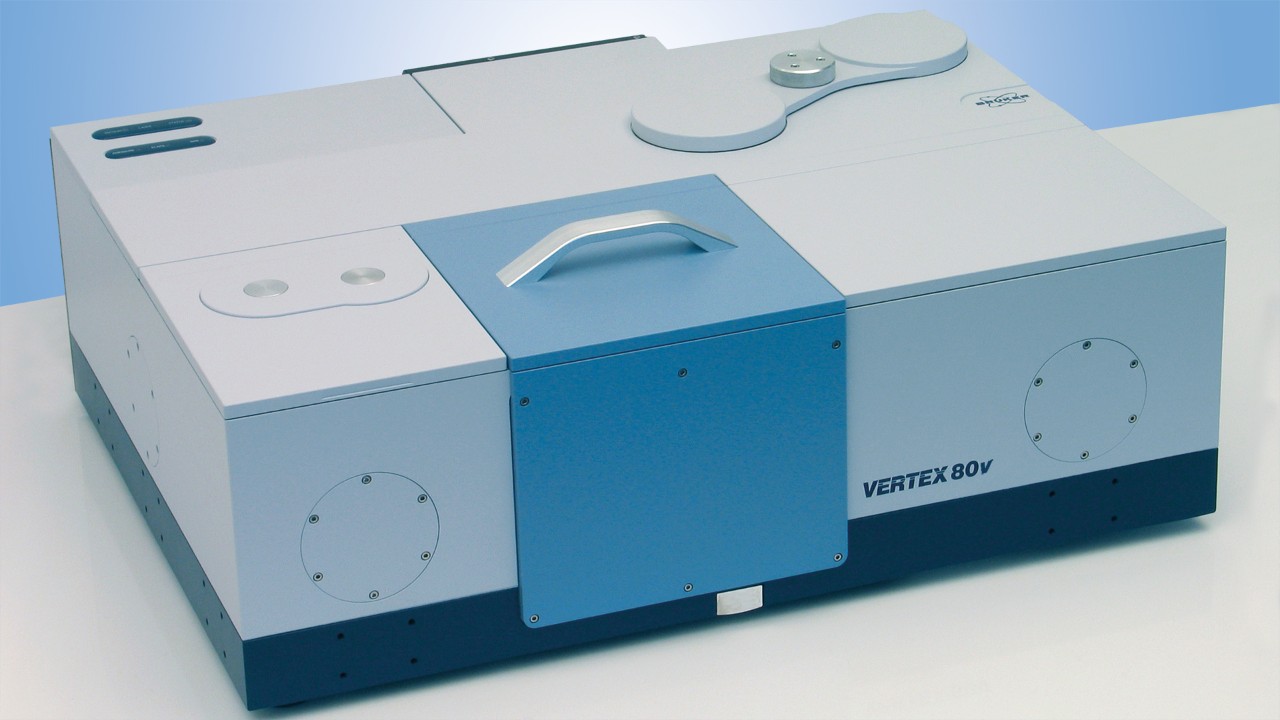

Уникальное расширение verTera превращает широко известный исследовательский спектрометр VERTEX 80v в первый и единственный на рынке комбинированный ИК-Фурье/ТГц спектрометр непрерывной волны (cw)

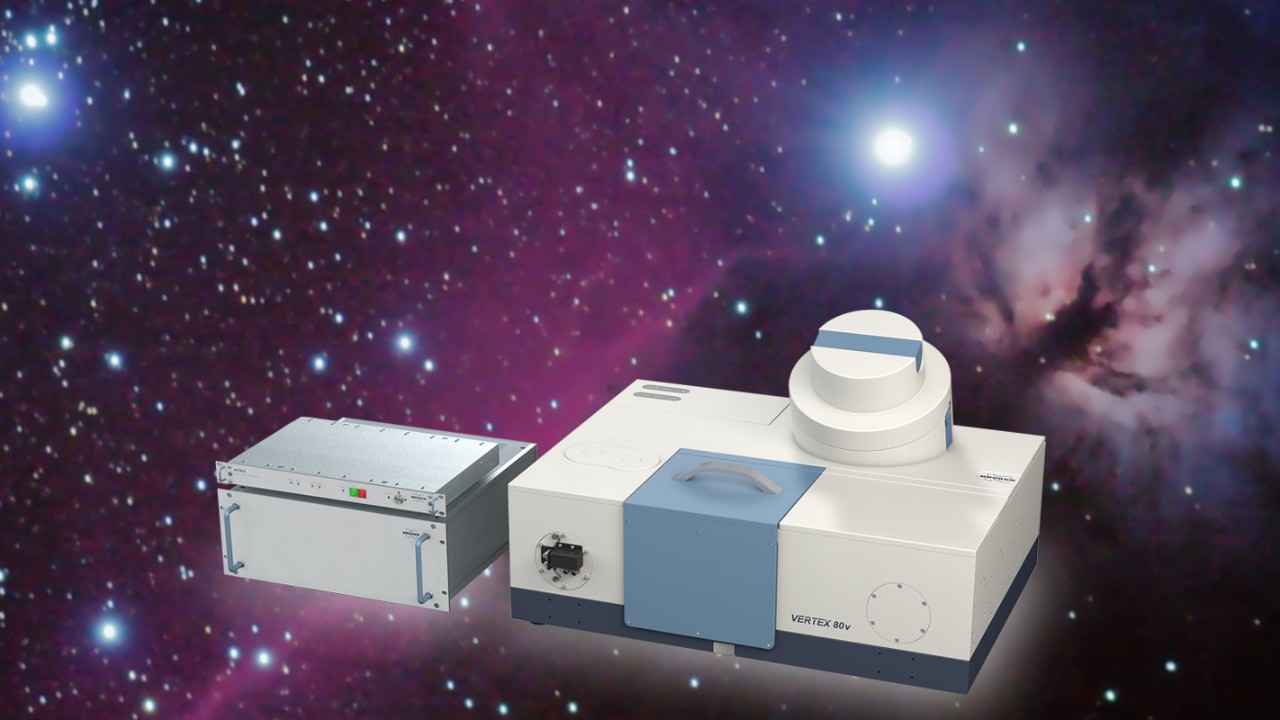

verTera_Banner

Особенности

Расширение VerTera THz

Функции

Расширение verTera THz

Вдобавок к непревзойденной производительности и гибкости VERTEX 80v, расширение verTera обеспечивает работу в диапазоне до 3 см-1 и с высочайшим разрешением без необходимости использования криогенного охлаждения компонентов. Эта возможность недоступна для традиционных ИК-Фурье спектрометров, так как в качестве детектора для них необходим болометр с гелиевым охлаждением. verTera обеспечивает целый ряд уникальных возможностей:

  • Работа в терагерцовом диапазоне, основанная на технологии CW
  • Спектральный диапазон до 3 см-1 (< 90 ГГц)
  • Уникальное спектральное разрешение < 0.0007 см-1 (< 20 МГц)
  • Одно кюветное отделение для ИК-Фурье и ТГц спектроскопии
  • Высочайшая чувствительность в ТГц диапазоне, которую обеспечивает полное вакуумирование
  • Контроль работы в обоих режимах при помощи единого ПО OPUS

Современная технология CW THz:

verTera генерирует терагерцовое излучение, трансформируя лазерное излучение ближнего ИК-диапазона с использованием высокоточных полупроводниковых преобразователей. Источник и детектор интегрированы в оптический путь спектрометра, лазер ближнего ИК-диапазона класса 1 соединяется посредством оптоволокна через вакуумное уплотнение.

Высочайшая чувствительность вакуумируемой системы:

Вакуумирование исключает полосы поглощения атмосферы и обеспечивает высокостабильные условия измерений.

Наивысшее спектральное разрешение обеспечивается уникальным алгоритмом обработки данных:

Стандартный алгоритм, выделяющий только экстремум осцилляций фототока существенно снижает спектральное разрешение. Только в verTera реализован уникальный алгоритм, обеспечивающий эффективное спектральное разрешение < 0.0007 см-1 (< 20 МГц).

Применения

Расширение VerTera THz

Области применения

Один спектрометр для ТГц, среднего ИК и других диапазонов:

Используя расширение verTera на спектрометре VERTEX 80v в его самой полной конфигурации, можно последовательно зарегистрировать спектр в диапазоне от 3 до 50 000 см-1, от ТГц до УФ. Расширение диапазона verTera используется с такими модулями в кюветном отделении спектрометра как: модуль на пропускание, модуль на отражение, газовые кюветы и подходящие для ТГц измерений НПВО модули, позволяя регистрировать спектр в широком спектральном диапазоне без смены образца.

Удобные измерения FT-IR и CW THz в одном и том же вакуумном образцовом отсеке в одинаковых условиях.

Увеличение спектрального диапазона и улучшение спектрального разрешения в ТГц диапазоне позволяет получать больше спектральной информации и применять расширение verTera в таких областях, как: исследование полиморфных соединений, исследованиях полимеров, спектроскопия газов при высоком спектральном разрешении, исследование кристаллических систем, физика твердого тела и полупроводниковая физика, фармацевтика и исследование потенциально биологически активных веществ.

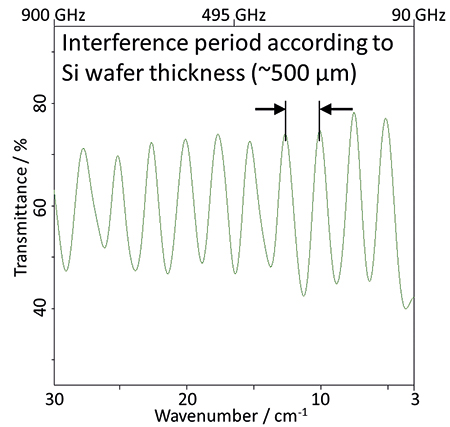

Передача ТГц ультрапурной кремниевой пластины, доказывая спектральный диапазон verTera-B до 3 см-1. Наблюдаемые помехи бахромой обусловлены несколькими внутренними отражениями внутри пластины и в хорошем соответствии с толщиной образца.

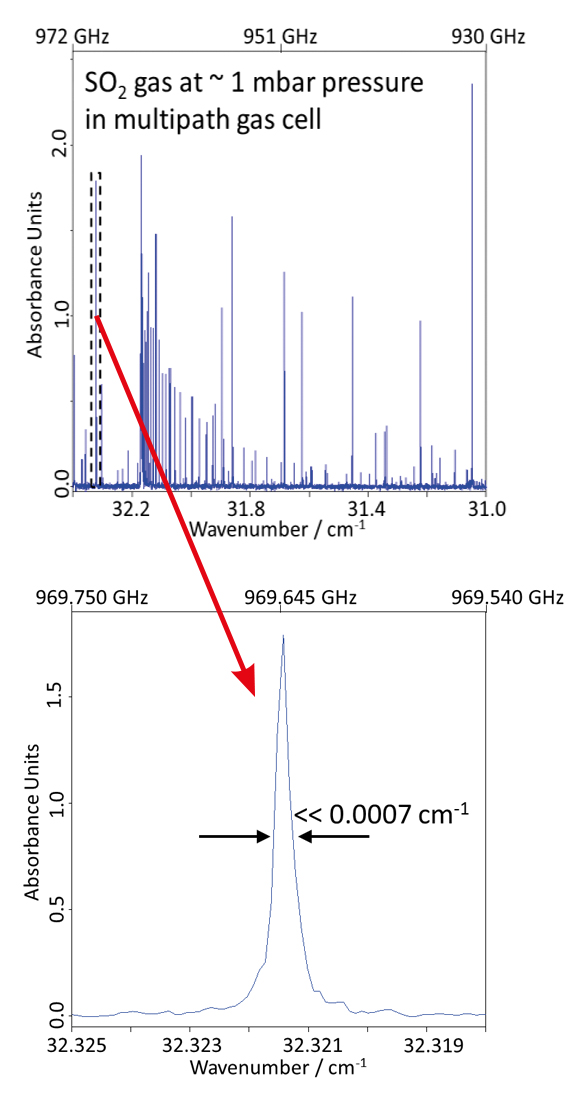

Для газовой спектроскопии при низком давлении verTera может выявить чистые вращаонные переходы с уникальным достижимым спектральным разрешением < 0.0007 cm-1 (< 20 MHz).

Спецификации

Расширение VerTera THz

Спецификации

Линейка оборудования verTera:

Комплект расширения спектрального диапазона verTera, предполагает три варианта, отличающихся спектральным диапазоном но при этом сохраняющих уникальное спектральное разрешение в 0,0007 см-1 (20 МГц). Краткое описание существующих версий расширения приведено в таблице ниже. Спектральный диапазон выше значений указанных в таблице выше может быть перекрыт без разрыва в режиме Фурье спектрометрии на спектрометре Vertex 80v c использованием штатных оптических компонентов для спектрометрии дальнего ИК диапазона.

ТГц спектрометрия в области границ диапазона без применения криогенной техники:

Для проведения измерений в ТГц диапазоне ниже 5 см-1 чаще всего применяются болометры, для работы которых требуется охлаждением жидким гелием, что вносит дополнительные затраты на проведение эксперимента, требует опыта обращения с охлаждающими жидкостями и по-прежнему на позволяет зарегистрировать спектр на границе диапазона. Альтернативой могут служить болометры замкнутого цикла, однако они чрезвычайно дороги, требуют достаточно длительного времени на установление рабочей температуры, и при этом вибрация, возникающая при перекачке гелия, приводит к ошибкам в спектре. Расширение диапазона verTera, готово к работе сразу после включения, не увеличивает стоимость и не усложняет процедуру измерения в дальнем ИК диапазоне, при этом предлагая непревзойденное разрешение и спектральный диапазон в плоть до границы диапазона.
