Rozszerzenie Terahertz

verTera

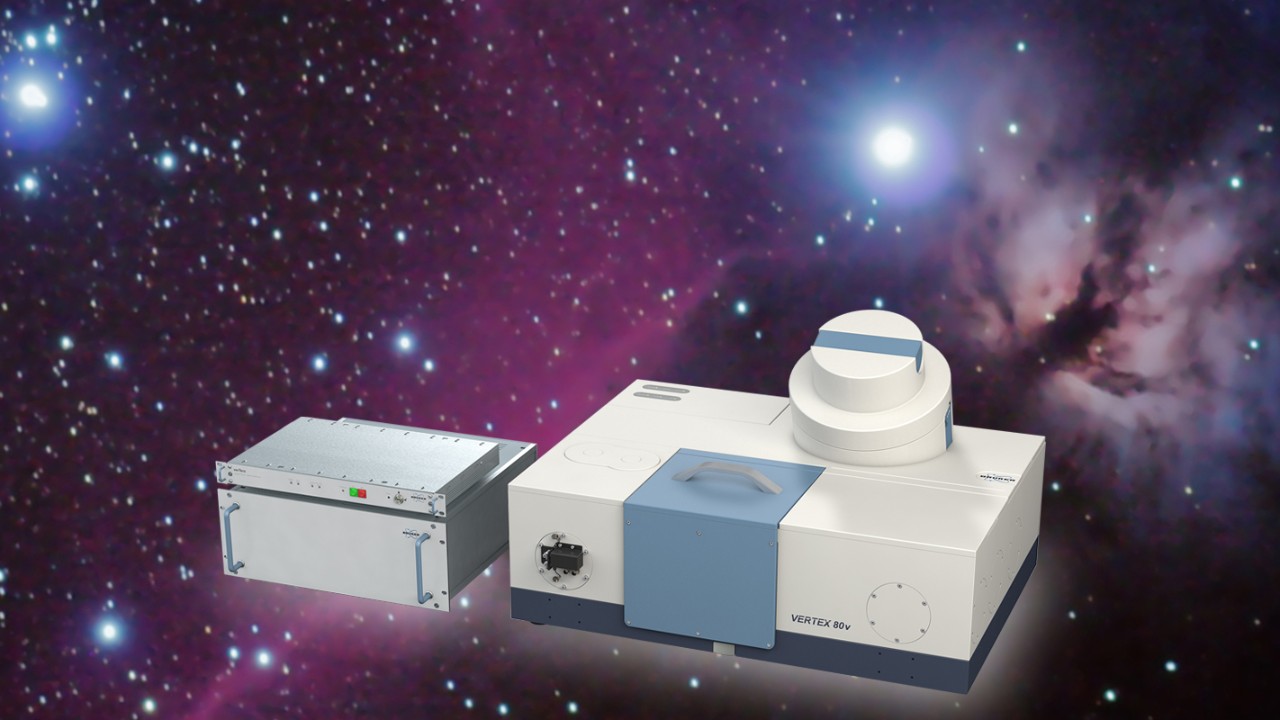

Unikalne rozszerzenie verTera do spektrometru VERTEX 80v, do pierwszego i jedynego spektrometru FT-IR/continuous wave THz.
verTera_Banner

Cechy charakterystyczne

Rozszerzenie VerTera THz

Funkcje

Rozszerzenie verTera THz

Oprócz niezrównanej wydajności i elastyczności spektrometru FT-IR VERTEX 80v, rozszerzenie verTera zapewnia dostęp do jednocyfrowego wartości liczby falowej i najwyższej rozdzielczości bez konieczności wykorzystywania chłodzonych kriogenicznie komponentów. Byłoby to niemożliwe w przypadku konwencjonalnej konfiguracji FT-IR, ponieważ wymagane byłyby bolometry pracujące w temperaturze ciekłego helu. verTera ma wiele niesamowitych możliwości:

  • Zintegrowana, najnowocześniejsza technologia cw THz
  • Zakres spektralny do 3 cm-1 (< 90 GHz)
  • Unikalna rozdzielczość spektralna < 0,0007 cm-1 (< 20 MHz)
  • Ta sama komora na próbki i akcesoria do FT-IR i THz
  • Najwyższa wydajność THz dzięki próżni i unikalnemu algorytmowi THz
  • Sterowanie FT-IR i THz za pomocą wszechstronnego oprogramowania OPUS

Najnowocześniejsza technologia cw THz:

verTera korzysta z precyzyjnych fotomikserów półprzewodnikowych, przekształcając światło laserowe bliskiej podczerwieni w promieniowanie THz. Źródło i detektor są zintegrowane ze ścieżką wiązki spektrometru VERTEX 80v, a promieniowanie laserowe NIR klasy 1 jest połączone za pomocą światłowodu i próżniowego połączenia.



Najwyższa wydajność THz dzięki próżni:

Praca w próżni eliminuje niepożądane zakłócenia atmosferyczne i zapewnia najbardziej stabilne warunki, co przekłada się na znacznie wyższą wydajność THz.



Najwyższa rozdzielczość dzięki unikalnemu przetwarzaniu danych THz:

Standardowe podejście do wyodrębniania tylko extremów oscylującego sygnału fotoprądu znacznie obniża rozdzielczość spektralną. Tylko verTera wykorzystuje unikalny algorytm osiągający znacznie lepszą efektywną rozdzielczość spektralną < 0,0007 cm-1 (< 20 MHz) podobną do zastosowanego rozmiaru kroku THz.

Aplikacje

Rozszerzenie verTera THz

Zastosowanie

Jeden spektrometr do podczerwieni, THz i nie tylko:

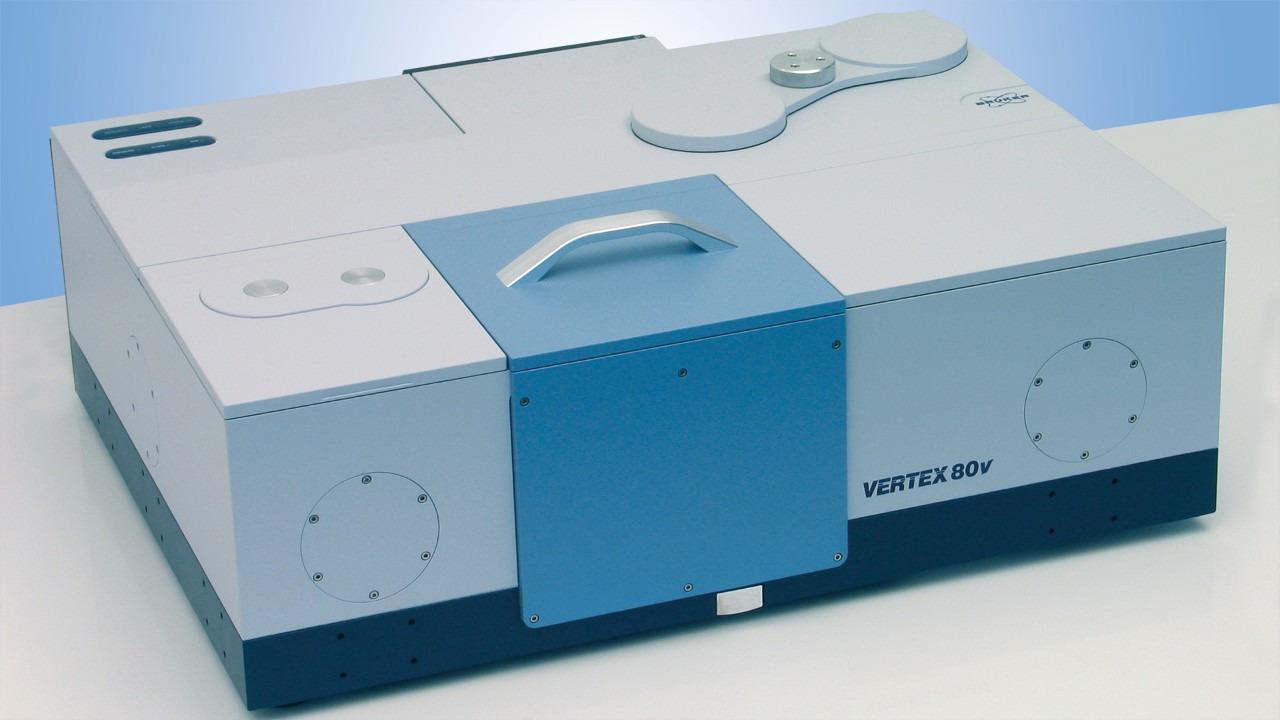

Wraz z rozszerzeniem verTera, spektrometr VERTEX 80v może w najszerszej konfiguracji pokrywać imponujący zakres spektralny od 3 cm-1 do 50 000 cm-1, od THz do UV. verTera może być używana z kilkoma akcesoriami kompatybilnymi z THz umieszczanymi w komorze pomiarowej, takimi jak akcesoria transmisyjne, cele gazowe, odbiciowe i przystawki ATR kompatybilne z THz, co pozwala na ujednolicony przepływ pracy w bardzo szerokim zakresie spektralnym objętym przez FT-IR i cw THz.

Wygodne pomiary FT-IR i cw THz w tej samej próżniowej komorze pomiarowej, w identycznych warunkach.

Zwiększony zakres spektralny i lepsza rozdzielczość THz zapewniona przez rozszerzenie verTera dodają cennych informacji do wielu zastosowań, takich jak polimorfizm, badania polimerowe, spektroskopia gazowa wysokiej rozdzielczości, struktura kryształów (fizyka ciała stałego i półprzewodnikowa) oraz farmacja i badania związane z lekami.

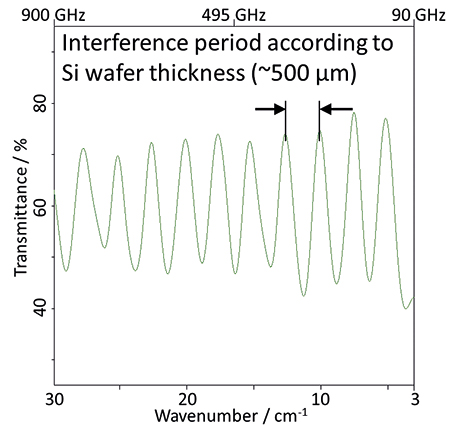

Przepuszczalność THz ultraczystego wafla krzemowego, potwierdzająca zakres spektralny verTera-B do 3 cm-1. Obserwowane prążki interferencji są spowodowane wieloma odbiciami wewnętrznymi, wewnątrz wafli i są zgodne z grubością próbki.

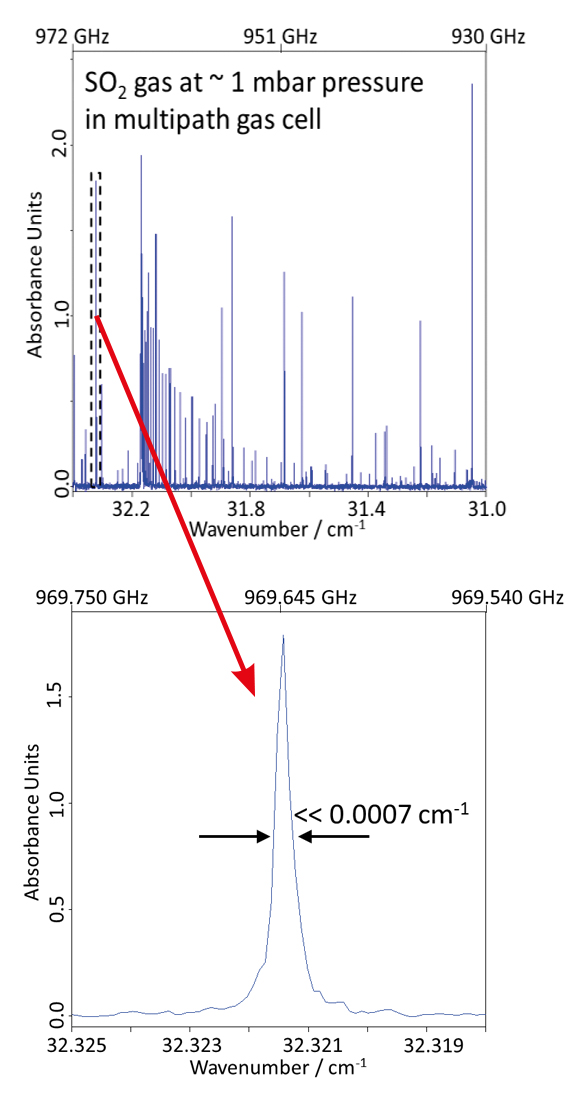

W przypadku spektroskopii gazowej przy niskim ciśnieniu, verTera może ujawnić czyste przejścia rotacyjne z unikalną rozdzielczością spektralną < 0.0007 cm-1 (< 20 MHz).

Specyfikacje

Rozszerzenie verTera THz

Specyfikacja

Różne wersje verTera:

Rozszerzenie verTera jest oferowane w trzech różnych wersjach, które mają dostęp do różnych zakresów spektralnych, ale wszystkie osiągają tę samą unikalną rozdzielczość spektralną lepszą niż 0,0007 cm-1 (20 MHz). Przegląd dostępnych wersji znajduje się w poniższej tabeli. Zakres spektralny powyżej podanej górnej granicy może być pokryty bez przerwy trybem FT-IR przez spektrometr VERTEX 80v przy użyciu komponentów pracujących w temperaturze pokojowej.

Spektroskopia THz do granic możliwości bez kriogenicznych:

Bolometry są sprawdzonymi detektorami THz o wysokiej czułości aż do
5 cm-1, ale wymagana płynna hel zwiększa koszty, wymaga wiedzy fachowej i jest w niektórych regionach w ogóle niedostępna. Alternatywne suche, np. Rozszerzenie verTera jest gotowe za naciśnięciem przycisku, nie tworzy żadnych kosztów operacyjnych i może osiągnąć najwyższy niższy limit spektralny i rozdzielczość.
