Extension Terahertz

verTera

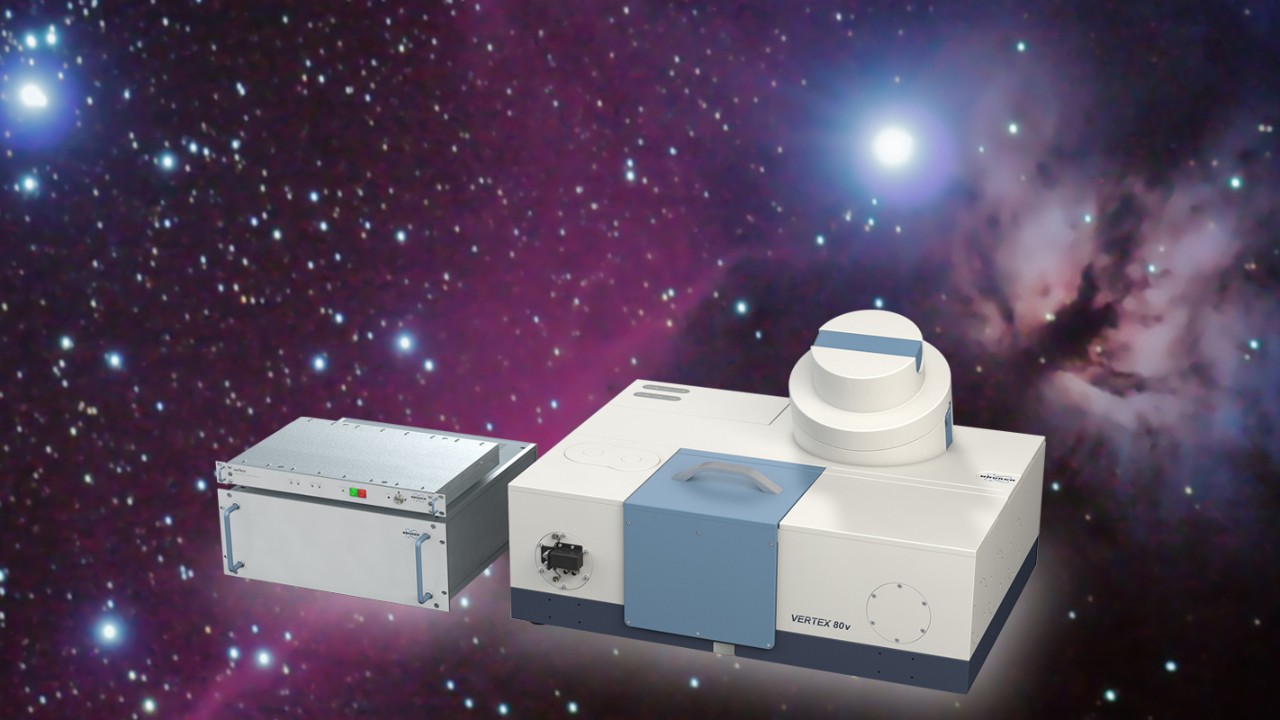

L’extension verTera améliore la performance du VERTEX 80v qui devient l'unique spectromètre THz à ondes continues combiné avec l'IRTF.
verTera_Banner

Caractéristiques

Extension VerTera THz

fonctionnalités

Extension verTera THz

En plus de la performance et de la flexibilité FTIR inégalées du VERTEX 80v, l’extension verTera permet d’avoir une résolution maximale et d'obtenir à un régime d'onde à un seul chiffre sans pour autant devoir refroidir les composants par cryogénisation. Cela serait impossible pour une configuration FTIR classique étant donné qu’il faudrait pour cela des bolomètres à la température de l’hélium liquide. verTera propose énormément de possibilités passionnantes :

  • État intégré de la technologie cw THz de pointe
  • Plage spectrale allant jusqu’à 3 cm-1 (< 90 GHz)
  • Résolution spectrale unique < 0,0007 cm-1 (< 20 MHz)
  • Mêmes accessoires et compartiment d'échantillons pour FTIR et THz
  • Performance THz maximale par l’algorithme unique THz et de vide
  • Commandé par FTIR et THz via un logiciel OPUS puissant

Technologie CW THz :

verTera utilise un semi-conducteur haute précision basé sur des photomixeurs, convertissant une lumière laser infrarouge proche en un rayonnement THz. La source et le détecteur sont intégrés dans le trajet optique VERTEX 80v et le rayonnement laser NIR de classe 1 est raccordé par fibre et traversée dans le vide.



Performances THz maximale avec le vide :

L'opération sous vide élimine les interférences atmosphériques indésirables et assure des conditions extrêmement stables entraînant une performance THz nettement plus élevée.



Résolution maximale par un traitement ThZ unique des données :

l'approche standard pour extraire uniquement l’extrémité du signal oscillant du courant photo-électrique dégrade fortement la résolution spectrale. Seul verTera utilise un algorithme unique permettant d’obtenir une résolution spectrale nettement plus efficace , 0,0007 cm-1 (< 20 MHz) similaire à l'intervalle THz appliquée.

Applications

Extension Thz

Applications

Le spectromètre infrarouge THz et encore plus:

Y compris l’extension verTera, le VERTEX 80v peut couvrir dans sa configuration la plus large une plage spectrale impressionnante de 3 cm-1 à 50000 cm-1 de THz à UV. verTera est applicable avec plusieurs accessoires de compartiment d'échantillons FTIR compatibles THz comme les cellules à gaz, la transmission, la réflexion et les unités ATR compatibles THz, permettant un flux de travail unifié dans la plage spectrale extrêmement large couverte par la technologie FTIR et cw THz.

Mesures IRTF et Thz exécutées dans le même compartiment d’échantillon sous vide et dans des conditions identiques.

La plage spectrale plus élevée et la meilleure résolution THz fournie par THz donnent de précieuses informations pour de nombreuses applications, p. ex. polymorphisme, recherche polymère, spectroscopie de gaz à haute résolution, structure de cristal (état solide et physique des semi-conducteurs) et recherche liée aux produits pharmaceutiques ou aux médicaments.

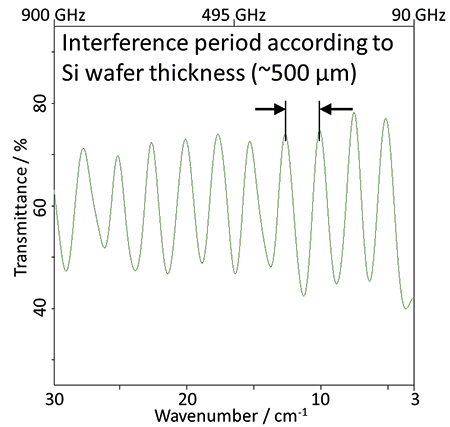

Spectre THz en Transmission d’un wafer de silicium ultrapure, affichant la gamme spectrale du verTera-B jusqu’à 3 cm-1. Les franges d’interférence observées sont dues à de multiples réflexions internes au wafer en accord avec l’épaisseur de l’échantillon.

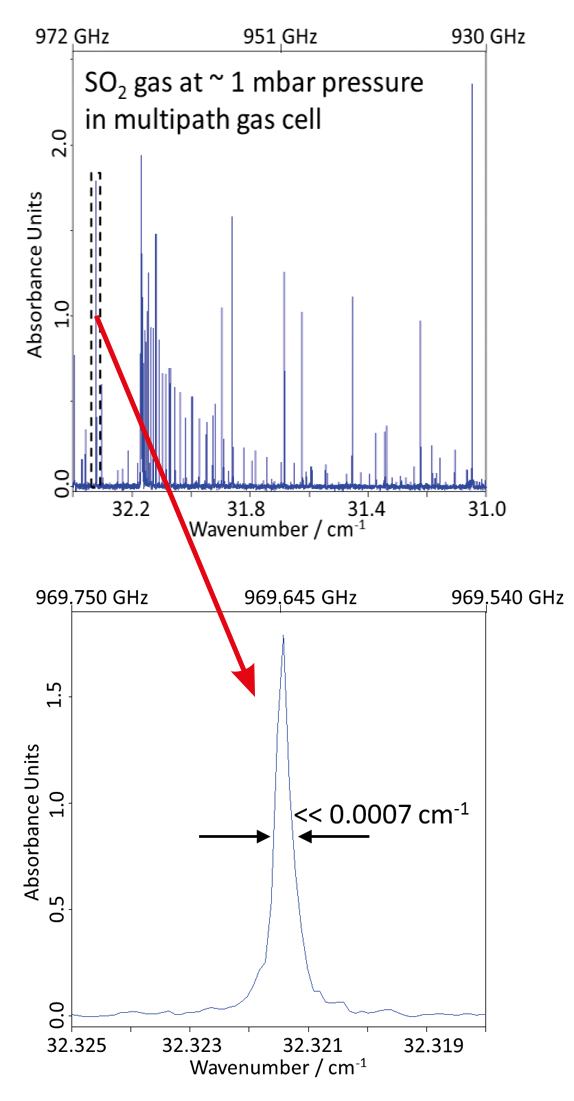

Pour la spectroscopie en phase gazeuse à basse pression, la technologie verTera permet de révéler des transitions rotationnelles pures avec une résolution spectrale unique de < 0.0007 cm-1 (< 20 MHz).

Spécifications

Extension THz

Spécifications

Différentes versions de verTera:

L’extension verTera est proposée dans trois versions différentes offrant différents régimes spectraux, mais atteignant toutes la même résolution spectrale unique supérieure à 0,0007 cm-1 (20 MHz). Le tableau ci-dessous offre une vue d’ensemble des versions existantes. La plage spectrale supérieure à la limite supérieure donnée peut être couverte sans jeu par le mode FTIR du VERTEX 80v à l'aide de composants à température ambiante.

Spectroscopie THz jusqu’aux limites sans cryogénie :

Les bolomètres sont des détecteurs THZ à haute sensibilité éprouvés allant jusqu’à 5 cm-1, mais l’hélium liquide requis génère des frais supplémentaires, demande de l’expérience et n’est parfois pas du tout disponible dans certaines régions. Des bolomètres secs alternatifs refroidis par exemple au tube à gaz pulsé coûtent comparativement assez cher, peuvent générer des vibrations nocives et requièrent plusieurs heures de refroidissement. L’extension verTera est prête d'une simple pression de doigt, elle génère des frais d’exploitation négligeables et peut atteindre une limite spectrale inférieure et une résolution plus importantes.
