테라헤르츠 확장

verTera

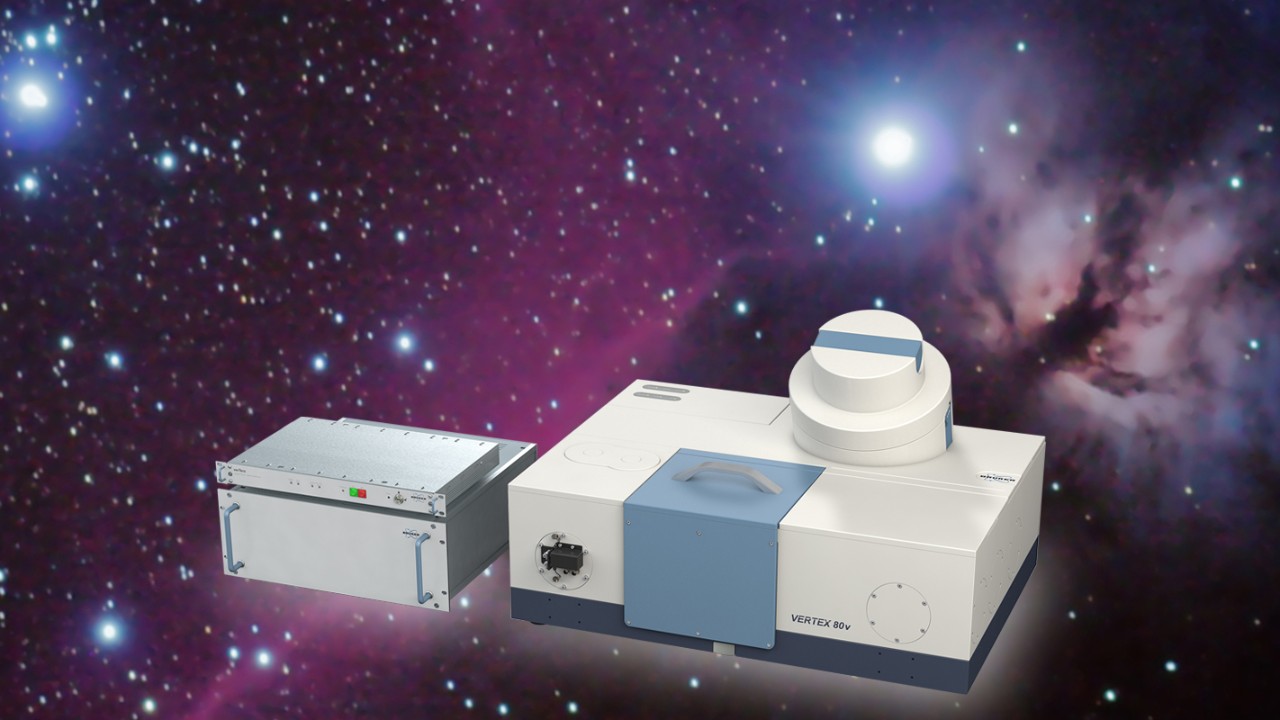

독특한 verTera 확장은 유명한 VERTEX 80v를 FT-IR/연속 웨이브 THz 분광기로 업그레이드합니다.
verTera_Banner

특징

베르테라 THz 확장

기능

verTera THz 확장

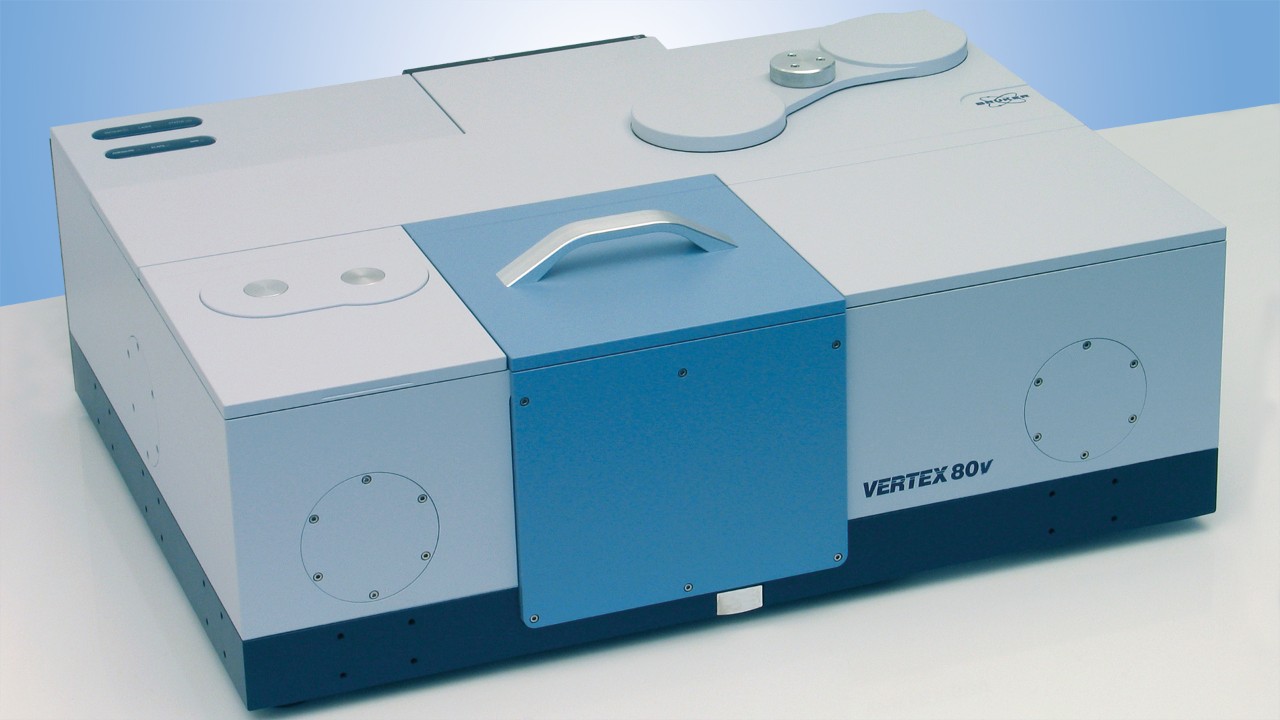

타의 추종을 불허하는 VERTEX 80v FT-IR 성능과 유연성 외에도 verTera 확장은 극저온 냉각 구성 요소없이 한 자리 파수 정권에 대한 액세스 및 최고 해상도를 제공합니다. 액체 헬륨 온도에서 볼로미터가 필요하기 때문에 기존의 FT-IR 설정은 불가능할 것입니다. verTera는 흥미로운 가능성을 많이 제공합니다.

  • 아트 CW THz 기술의 통합 상태
  • 스펙트럼 범위는 최대 3cm-1 -1(&90 GHz)
  • 독특한 스펙트럼 해상도 & 0.0007 cm-1 (< 20 MHz)
  • FT-IR 및 THz용 동일한 샘플 컴파트먼트 및 액세서리
  • 진공 및 고유 THz 알고리즘으로 가장 높은 THz 성능
  • 강력한 OPUS 소프트웨어를 통해 제어되는 FT-IR 및 THz

최첨단 CW THz 기술:

verTera는 고정밀 반도체 기반 포토믹서를 사용하여 근적외선 레이저 광을 THz 방사선으로 변환합니다. 소스 및 검출기는 VERTEX 80v 빔 경로에 통합되고 클래스 1 NIR 레이저 방사선은 섬유 및 진공 단단한 공급을 통해 연결됩니다.

진공으로 가장 높은 THz 성능:

진공 작동은 원치 않는 대기 간섭을 제거하고 최상의 조건을 제공하여 THz 성능이 현저히 향상됩니다.

고유한 THz 데이터 처리에 의한 최고 해상도:

진동 광전류 신호의 극성만 추출하는 표준 접근 방식은 스펙트럼 해상도를 강하게 저하시합니다. 오직 verTera만이 적용된 THz 단계 크기와 유사한 훨씬 더 효과적인 스펙트럼-1 해상도 & 0.0007 cm -1(&20 MHz)을 달성하는 고유한 알고리즘을 사용합니다.

응용

verTera THz 확장

응용 프로그램

적외선, THz 등을 위한 분광계 1회:

베르테라 확장을 포함하여 VERTEX 80v 캔의 가장 넓은 구성은 THz에서 UV까지 3cm-1 ~ 50,000cm-1의 인상적인 스펙트럼 범위를 커버합니다. verTera는 전송, 가스 전지, 반사및 THz 호환 ATR 장치와 같은 여러 THz 호환 FT-IR 샘플 컴파트먼트 액세서리가 있는 어플라이언스 케이블로 FT-IR 및 cw THz 기술로 적용되는 매우 광범위한 스펙트럼 범위에서 통합 워크플로우를 제공합니다.

동일한 조건하에서 동일한 진공 샘플 컴파트먼트에서 편리한 FT-IR 및 cw THz 측정.

verTera가 제공하는 증가된 스펙트럼 범위 와 개선된 THz 해상도는 다형성, 폴리머 연구, 고해상도 위분법, 결정 구조(고체 상태 및 반도체 물리학) 및 제약 또는 약물 관련 연구와 같은 많은 응용 분야에 귀중한 정보를 추가합니다.

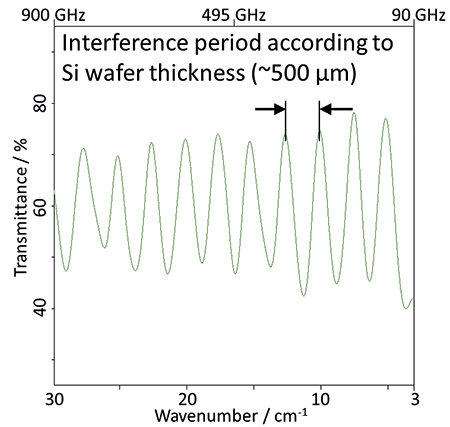

초순수 실리콘 웨이퍼의 THz 전송, 3cm-1까지 verTera-B의 스펙트럼 범위를 증명한다. 관찰된 간섭 프린지는 웨이퍼 내부의 여러 내부 반사로 인해 시료 두께에 따라 양호합니다.
저압 verTera의 가스 분광법의 경우 고유한 달성 가능한 스펙트럼 해상도로 순수한 회전 전이를 드러낼 수 있습니다. < 0.0007 cm-1 (< 20 MHz).

사양

베르테라 THz 확장

사양

다른 verTera 버전:

verTera 확장은 서로 다른 스펙트럼 정권에 액세스하지만 모두 0.0007cm-1 (20 MHz)보다 더 나은 동일한 독특한 스펙트럼 해상도를 달성하는 세 가지 버전으로 제공됩니다. 기존 버전에 대한 개요는 아래 표에 제공됩니다. 주어진 상한보다 높은 스펙트럼 범위는 실온 구성 요소를 사용하여 VERTEX 80v의 FT-IR 모드에 의해 간격 없이 커버될 수 있다.

극저온증이 없는 한계까지 THz 분광법:

볼로미터는 검증된 고감도 THz 검출기
5cm-1하지만 필요한 액체 헬륨은 비용을 추가하고 전문 지식을 요구하며 일부 지역에서는 전혀 사용할 수 없습니다. 대체 건조 예를 들어 펄스 튜브 냉각 볼로미터는 오히려 비용이 많이 들며, 유해한 진동을 유발할 수 있으며 몇 시간 의 냉각 시간이 필요할 수 있습니다. verTera 확장은 버튼을 누르면 준비되었으며 이름 지정 가능한 작업 비용이 없으며 우수한 낮은 스펙트럼 제한 및 해상도를 달성할 수 있습니다.
