Sistema de imágenes ARGUS FSE/BSE

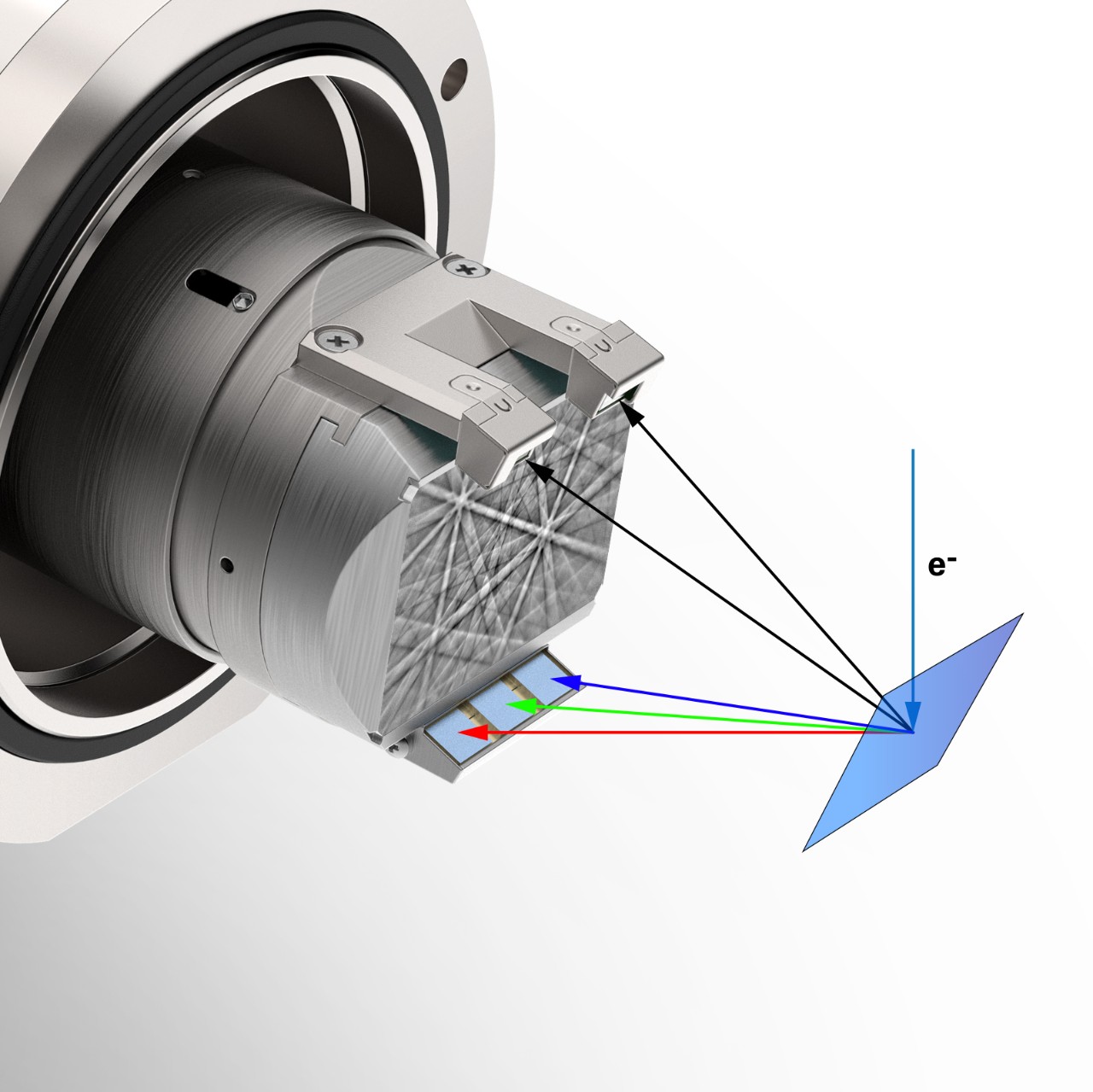

Detectores FSE/BSE montados por encima y por debajo de la pantalla eFlash

Los detectores eFlash EBSD están disponibles opcionalmente con el sistema de imágenes ARGUS™ de electrones de electrones (FSE) y electrones retrobatidos (BSE). Esto aumenta aún más la versatilidad de los detectores y proporciona información adicional valiosa para una caracterización significativa y eficiente de las microestructuras.

El conjunto de dos detectores de EEB está montado sobre la pantalla del detector EBSD. Los tres detectores FSE están debajo de la pantalla. Esta posición de los detectores no afecta al rendimiento o facilidad de uso del eFlash, la pantalla sigue siendo reemplazable por el usuario. Todos los componentes electrónicos necesarios para el funcionamiento de los detectores FSE/BSE ya están incluidos en la carcasa del detector eFlash+. Aparte de la comodidad, esto también garantiza que la pérdida de señal se minimice ya que los preamplificadores están cerca de los detectores.

Detectores de EEB para mejorar la calidad de imagen

Debido a la alta inclinación de la muestra en el modo EBSD, los sistemas de detección estándar SEM SE y BSE tienden a producir imágenes ruidosas de baja calidad. Los detectores ARGUS™ BSE están posicionados de forma óptima para adquirir la señal de EEB a partir de muestras con un ángulo de inclinación alto. Esto incluye la ubicación por encima de la pantalla y la inclinación hacia la muestra, que aseguran una intensidad óptima de la señal. Además, el detector EDS puede caber entre los detectores de EEB, para proporcionar las mejores condiciones posibles para la adquisición simultánea de EDS y EBSD. La señal producida se puede utilizar individualmente o mezclar con la de los detectores FSE.

La orientación colorida contrasta las imágenes con los detectores ARGUS™ FSE

Cada uno de los tres detectores ARGUS™ FSE situados debajo de la pantalla de fósforo captura una parte diferente de la señal forescaste altamente anisotrópica difractada (patrón Kikuchi). Esto permite que el sistema ARGUS™ detecte la más mínima variación de señal, debido al cambio de orientación al escanear sobre una muestra policristalina. Usando la codificación de color (RGB) para mostrar la señal, incluso los cambios de orientación muy pequeños se hacen visibles para el ojo humano. Esta característica es única para el sistema ARGUS™. (Para más detalles sobre la técnica, consulte A. P. Day et al., Journal of Microscopy, Vol. 195, 3, Septiembre de 1999, págs. 186–196.)

La optimización de la señal es rápida y totalmente automática gracias a su completa integración en el software ESPRIT. También la señal FSE se puede combinar con la señal BSE.

Las imágenes ARGUS™ tienen aplicaciones científicas y prácticas.
